가속도 측정: 진동, 충격, 충돌과 포지셔닝.

가속도를 기록하는 것은 매우 중요한 일입니다.

물리적인 영향을 측정하는 것은 다양한 응용 분야에서 중요합니다. 이를 통해 물체(물품, 상품, 작업물, 부품 등)에 가해지는 기계적인 부하와 응력에 대한 정보를 얻을 수 있습니다.

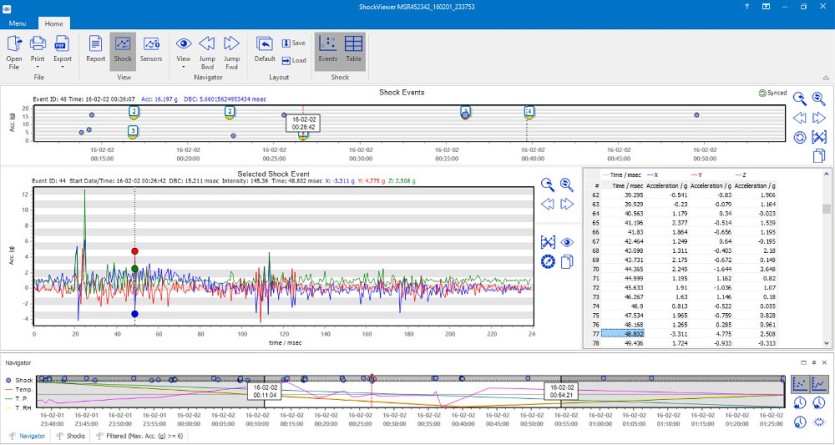

MSR ShockViewer 소프트웨어를 사용한 충격 분석: 외부 영향으로 인해 발생한 원인 부하는 대상 물체와 거의 독립적으로 간주됩니다. 반면에 대상 물체에 영향을 미치는 결과적인 응력은 직접적으로 대상 물체와 관련하여 기술되어야 합니다. 충격 응력을 평가하는 데 중요한 매개 변수는 동적 기계적 부하입니다. 즉, 대상 물체에 영향을 주는 가속도의 시간적인 변화를 의미합니다. 이는 다양한 형식과 등급의 가속도 센서를 사용하여 적절하게 측정하고 데이터 기억 장치를 통해 추가 분석을 위해 기록할 수 있습니다. 이러한 센서들은 예를 들어 운송 모니터링, 고장 진단 및 부하 시험에 사용됩니다.

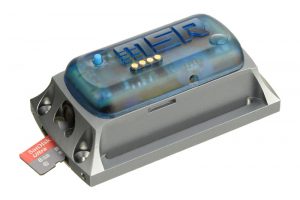

가속도 데이터 로거란 자동 기록 및 측정 장치로, 특정 기간 동안 확률적 충격이나 진동을 편향 없는 원시 데이터 형태로 자동으로 기록하는 장치입니다.

기록된 충격 및 진동 데이터는 추후에 검색하여 보거나 분석할 수 있습니다. 가속도 데이터 로거는 가속도 센서, 데이터 저장 장치, 프로세서 및 전원 공급장치로 구성됩니다. 센서는 현재 센서에 영향을 주는 가속도를 측정합니다. 예를 들어, 충격이나 진동에 노출될 때의 상태를 측정합니다. 이 과정에서 개별 측정은 특정 시간 간격으로 수행되며, 해당 시간 값과 함께 저장됩니다.

센서의 종류에 따라 1초에 몇 개의 측정 또는 kHz 범위(예: 5kHz - 1초에 5,000-1회 측정)의 측정 주파수를 임의로 선택할 수 있습니다. 측정 주파수가 높을수록 가속도 이벤트의 실제 충격이 더 세밀하게 기록됩니다. 높은 측정 주파수의 단점은 데이터 양이 매우 많아져 로거의 저장 용량과 성능 한계를 빨리 초과한다는 점입니다.

특히 연속 측정 및 데이터 처리와 저장은 높은 전력 요구를 필요로 하여 로거의 단독 운용 시간을 제한합니다. 데이터 로거의 프로세서는 측정된 데이터를 처리하고 해당 측정 기간과 함께 저장 매체에 저장합니다. 이렇게 하면 측정 후에 데이터를 로거 자체나 PC의 소프트웨어를 통해 확인할 수 있습니다.

소프트웨어는 측정된 데이터를 표나 차트로 나타내고 측정 데이터를 분석하는 기능을 제공합니다. 인기있는 분석 방법으로는 DBC (손상 경계 곡선)가 포함된 가속도-시간 차트입니다. 충격 및 진동 데이터는 특정 기준을 충족하는 이벤트를 기반으로도 기록될 수 있습니다. 이벤트 기반 측정을 사용하면 임계 시간 또는 크기를 초과하는 충격을 특별히 기록할 수 있습니다.

장기간 측정에 대한 명확성을 제공하는 것 외에도, 이로 인해 관련 이벤트만 기록되므로 에너지 및 저장 용량을 효율적으로 사용할 수 있습니다. 가속도 데이터 로거는 일반적으로 비휘발성 저장 매체를 사용하여 측정된 데이터를 저장합니다. 따라서 전원 공급이 끊어지더라도 측정된 데이터가 보존됩니다.

MSR 데이터로거에 대해 더 자세하게 알아보시기 원하시면 (주)테솔 영업부로 문의하시기 바랍니다.
