상세 사양

일반

디스플레이: 1999자리 LCD

특수 기호, 25mm의 자리 높이, 형광 백라이트가 있는 디스플레이

사용자 인터페이스

TURN 및 START 원 버튼 개념을 통해 즉시 측정. 작동 요소는 회전 스위치와 START 버튼뿐

견고함, 방수 및 방진

열악한 환경 조건에 맞게 설계됨(고무 보호 덮개, IP56)

메모리

USB 포트를 통해 액세스할 수 있는 최대 1500개의 기록을 저장하는 내부 메모리 저장소

온도 범위

작동 온도

-10°C~50°C(14°F~122°F)

보관 온도

-30°C~60°C(-22°F~140°F)

온도 계수

판독값의 ±0.1%/°C <18°C >28°C

내재적 오류

기준 온도 범위를 참조하며, 1년간 보장됨

작동 오류

작동 온도 범위를 참조하며, 1년간 보장됨

기후 등급

C1 (IEC 654-1), -5°C~+45°C(23°F~+115°F), 5%~95% RH

보호 유형

IP56 - 케이스, IP40 - 배터리 도어(EN60529에 따름)

안전

이중 및/또는 강화 절연재로 보호. 최대 50V-접지. IEC61010-1: 300V CAT II, 오염 등급 2

EMC(방사 차단)

IEC61326-1: 휴대용

품질 시스템

DIN ISO 9001에 따라 개발, 설계 및 제조

외부 전압

V ext, max = 24V(dc, ac < 400Hz), 더 높은 값에서 측정값 상속

V ext 거부

> 120dB(162⁄3, 50, 60, 400Hz)

측정 시간

일반적으로 6초

최대 과부하

250V rms(오용과 관련)

보조 전원

1.5V 알카라인 6개(AA LR6 유형)

배터리 수명

일반적으로 3,000회가 넘는 측정

치수(WxHxD)

250 mm x 133 mm x 187 mm(9.75 in x 5.25 in x 7.35 in)

중량

1.1kg(2.43lb) - 배터리 포함
7.6kg(16.8lb) - 운반용 케이스에 액세서리 및 배터리 포함

RA 3극 접지 저항 측정(IEC 1557-5)

스위치 위치

R _A 3극

해상도

0.001Ω~10Ω

측정 범위

0.020Ω~19.99kΩ

정확도

±(판독값의 2% + 3자리)

작동 오류

±(판독값의 5% + 3자리)

측정 원칙: 전류 및 전압 측정

전압 측정

Vm = 48V ac

단락 회로 전류

> 50 mA

주파수 측정

128 Hz

프로브 저항(R _S)

최대 100kΩ

보조 접지 전극 저항(R _높이)

최대 100kΩ

R _높이 및 R의 추가 오류_S

R _높이[kΩ]•••R _S[kΩ]/R _A[Ω]•••0.2%

R _S및 R _높이 모니터링(오류 표시기 사용)
자동 범위 선택
전류 클램프를 통해 흐르는 전류가 너무 낮은 경우에는 측정이 수행되지 않습니다.

R _A 4극 접지 저항 측정(IEC 1557-5)

스위치 위치

R _A 4극

해상도

0.001Ω~10Ω

측정 범위

0.020Ω~19.99kΩ

정확도

±(판독값의 2% + 3자리)

작동 오류

±(판독값의 5% + 3자리)

측정 원칙: 전류 및 전압 측정

전압 측정

Vm = 48V ac

단락 회로 전류

> 50 mA

주파수 측정

128 Hz

프로브 저항(R _{S +}R _ES)

최대 100kΩ

보조 접지 전극 저항(R _높이)

최대 100kΩ

R _높이 및 R의 추가 오류_S

R _높이[kΩ]•••R _S[kΩ]/R _A[Ω]•••0.2%

R _S및 R _높이 모니터링(오류 표시기 사용)
자동 범위 선택

전류 클램프를 사용한 RA 3극 셀렉티브 접지 저항 측정(전류 클램프를 사용한 R _A)

스위치 위치

R _A 3극(클램프 사용)

해상도

0.001Ω~10Ω

측정 범위

0.020Ω~19.99kΩ

정확도

±(판독값의 7% + 3자리)

작동 오류

±(판독값의 10% + 5자리)

측정 원칙: 전류/전압 측정(외부 전류 클램프 사용)

전압 측정

Vm = 48V ac

단락 회로 전류

> 50 mA

주파수 측정

128 Hz

프로브 저항(R _S)

최대 100kΩ

보조 접지 전극 저항(R _높이)

최대 100kΩ

R _S및 R _높이 모니터링(오류 표시기 사용)
자동 범위 선택
전류 클램프를 통해 흐르는 전류가 너무 낮은 경우에는 측정이 수행되지 않습니다.

전류 클램프를 사용한 RA 4극 셀렉티브 접지 저항 측정(전류 클램프를 사용한 R _A)

스위치 위치

R _A 4극(클램프 사용)

해상도

0.001Ω~10Ω

측정 범위

0.020Ω~19.99kΩ

정확도

±(판독값의 7% + 3자리)

작동 오류

±(판독값의 10% + 5자리)

측정 원칙: 전류/전압 측정(외부 전류 클램프 사용)

전압 측정

Vm = 48V ac

단락 회로 전류

> 50 mA

주파수 측정

128 Hz

프로브 저항(R _S)

최대 100kΩ

보조 접지 전극 저항(R _높이)

최대 100kΩ

R _S및 R _높이 모니터링(오류 표시기 사용)
자동 범위 선택
전류 클램프를 통해 흐르는 전류가 너무 낮은 경우에는 측정이 수행되지 않습니다.

스테이크리스 접지 루프 측정(클램프 2개)

스위치 위치

R _A 4극(클램프 2개 사용)

해상도

0.001Ω~10Ω

측정 범위

0.020Ω~19.99kΩ

정확도

±(판독값의 7% + 3자리)

작동 오류

±(판독값의 10% + 5자리)

측정 원칙: 변류기 2개를 사용하여 폐쇄형 루프에서 스테이크리스 저항 측정

전압 측정

Vm = 48V ac

주파수 측정

128 Hz

노이즈 전류(I _EXT)

최대 I _EXT = 10A (ac)(R _A < 20Ω)

최대 I _EXT = 2 A (ac)(R _A > 20Ω)

자동 범위 선택
스테이크리스 접지 루프 측정에 대한 정보는 지정된 최소 거리에서 권장 전류 클램프와 함께 사용하는 경우에만 유효합니다.

모델 이름

설명

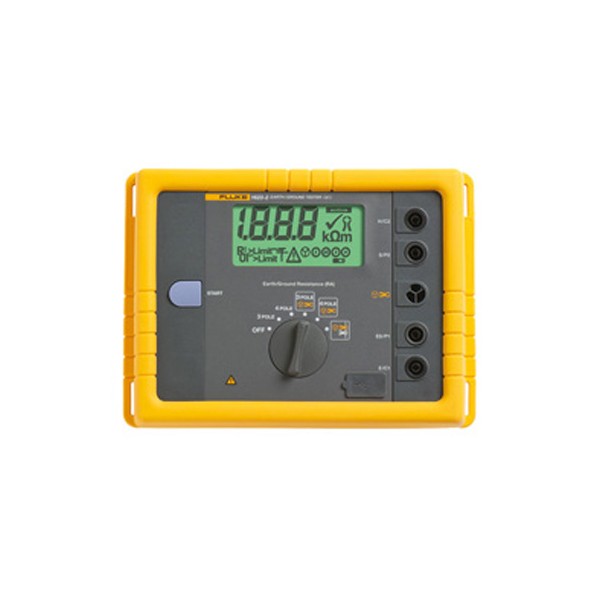

Fluke 1623-2

Fluke 1623-2

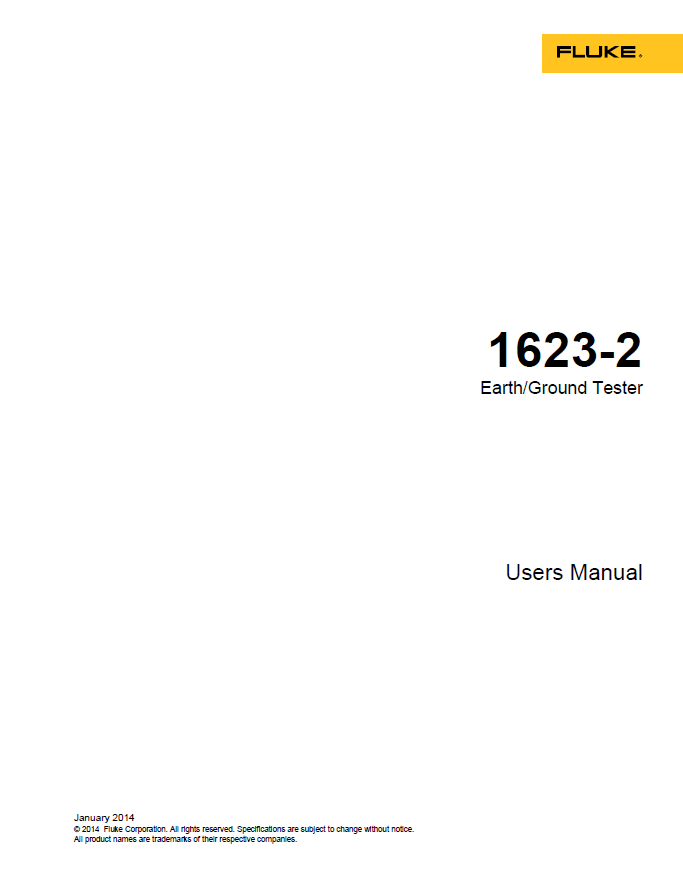

사용 설명서

배터리

빠른 참조 안내서

USB 케이블
