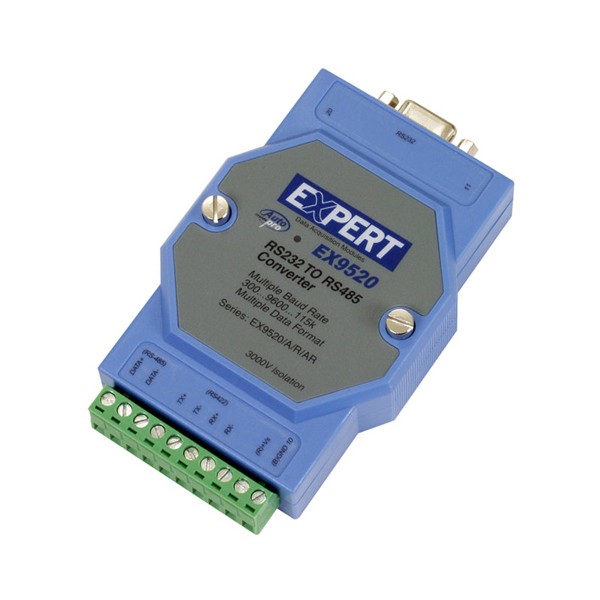

EX9520A

RS232 to RS422/485 컨버터

EX9520A 컨버터를 이용하면 RS232 통신 방식의 기기들을 RS422/RS485 네트워크에 쉽게 연결할 수 있으며, RS422/RS485 네트워크에서 256개까지의 기기들을 제어할 수 있습니다.

EX9520A의 최대 범위는 1,200m이며, 별도의 EX9510 리피터를 이용하면 추가 1,200m 까지의 범위를 확장할 수 있습니다. EX9520A 컨버터는 자동으로 흐름(FLOW) 제어 및 전송속도(Baud Rate) 스위칭이 가능합니다. EX9520A는 10V~30VDC 대신9V~48VDC로 전원 사용이 가능한 EX9520+ 옵션을 제공합니다. 이 컨버터는 넓은 온도 범위에서 동작이 되며, 또한 RS232 입력 단이 절연되어 있습니다.

사양:
> 전원 : 전력 역전으로부터 보호되는 비규제 +10 ~ +30VDC
> 케이스 : 캡티브 장착 하드웨어가 있는 ABS
> 액세서리(제공): 나일론 DIN-레일 장착 어댑터 SECC 패널 장착 브래킷
> 플러그 인 나사 단자 배선: AWG 1-#12 ~ #22(0.5 ~ 2.5mm) 와이어 수락
> 지원 보레이트(bps): 1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K
> 절연 전압: 3000VDC
> RS-422/RS-485 커넥터: 플러그 인 나사 단자
> 전력소비량: 0.7W
> 작동온도 : 0~70℃(32~158℉)
> 보관온도 : -25~85℃(13~185℉)
> 습도 : 5~95% 비응결

RS485 네트워크 전체의 baud rate와 데이터 포맷을 해결하기 위해 RS232의 "AutoPro" 기능을 RS485 컨버터에 제공합니다.
왜냐하면 시장에 나와 있는 거의 모든 RS232에서 RS485 컨버터는 DIP 스위치를 사용하여 baud rate & 데이터 형식을 선택하기 때문입니다. 그러나 "AutoPro"는 전체 RS485 네트워크에서 동일한 baud rate 및 데이터 형식으로 자동 구성됩니다.
