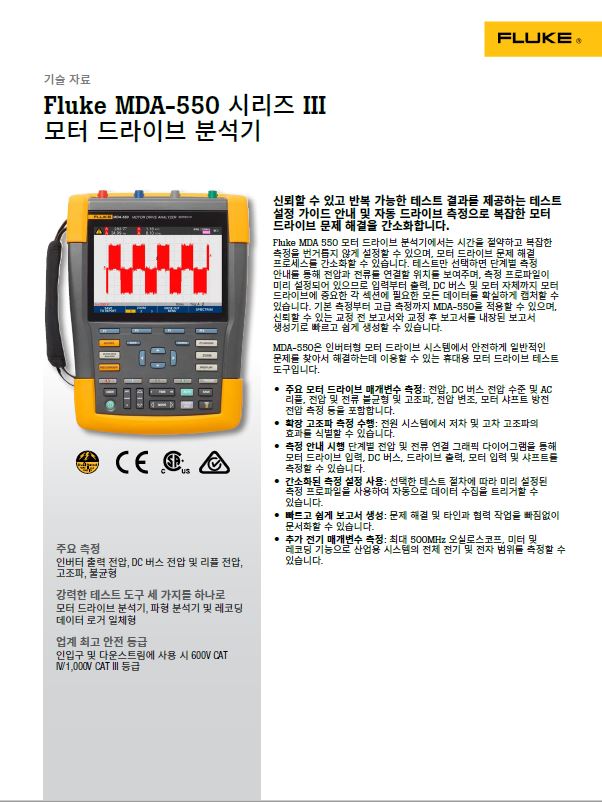

신뢰할 수 있고 반복 가능한 테스트 결과를 제공하는 테스트 설정 안내 및 자동 드라이브 측정으로 복잡한 모터 드라이브 문제 해결을 간소화합니다.

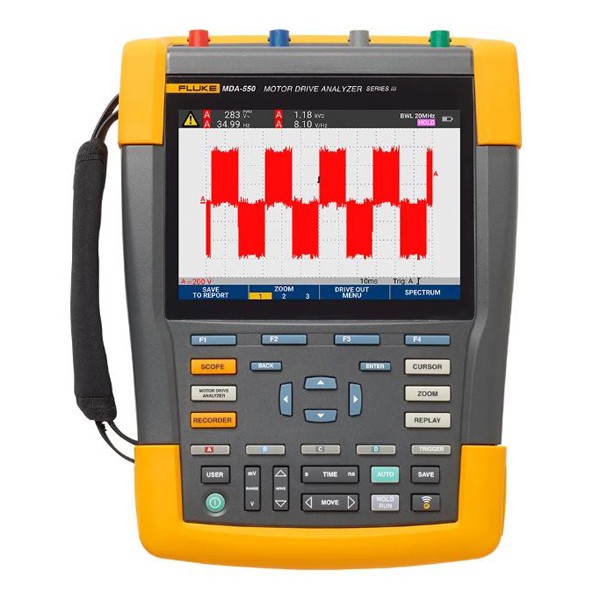

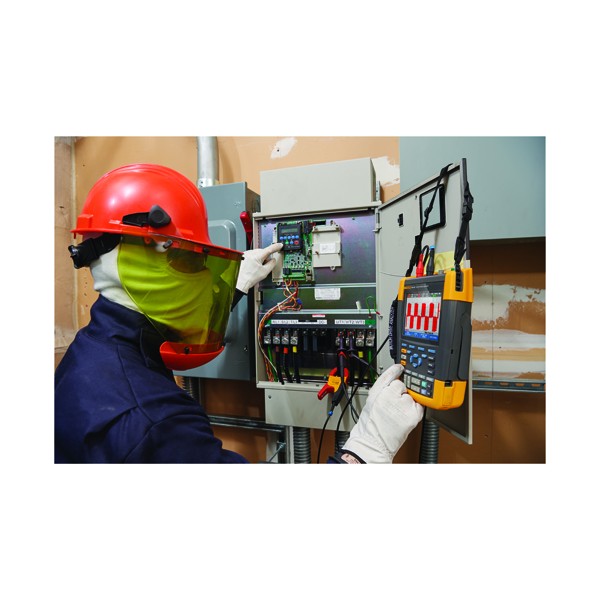

Fluke MDA 510 및 MDA 550 모터 드라이브 분석기에서는 시간을 절약하고 복잡한 측정을 번거롭지 않게 설정할 수 있으며, 가변 주파수 드라이브의 문제 해결 프로세스를 간소화할 수 있습니다. 테스트만 선택하면 단계별 측정 안내를 통해 전압과 전류를 연결할 위치를 보여주며, 측정 프로파일이 미리 설정되어 있으므로 입력부터 출력, DC 버스 및 모터 자체까지 모터 드라이브에 중요한 각 섹션에 필요한 모든 데이터를 확실하게 캡처할 수 있습니다. 기본 측정부터 고급 측정까지 MDA-500 시리즈를 적용할 수 있으며, 신뢰할 수 있는 교정 전 보고서와 교정 후 보고서를 내장된 보고서 생성기로 빠르고 쉽게 생성할 수 있습니다.

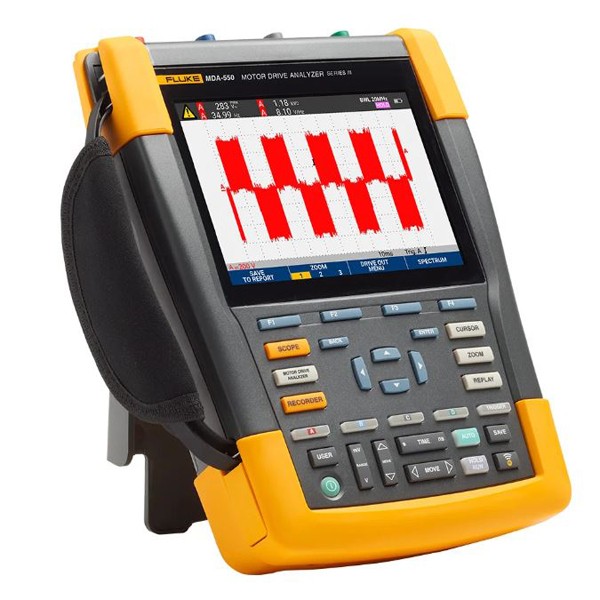

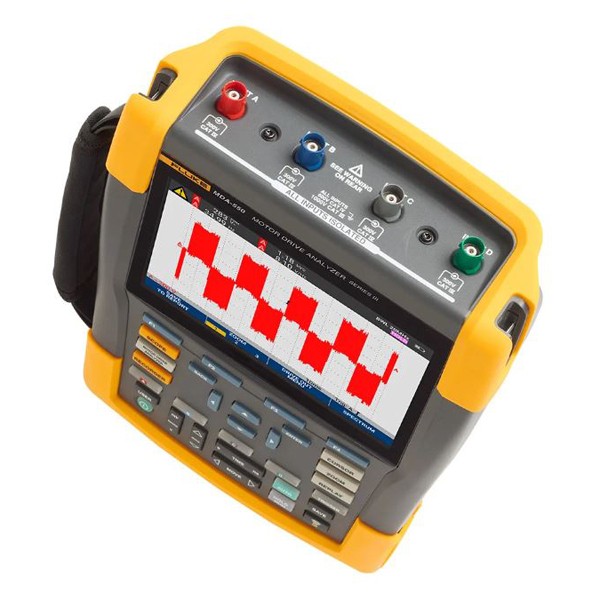

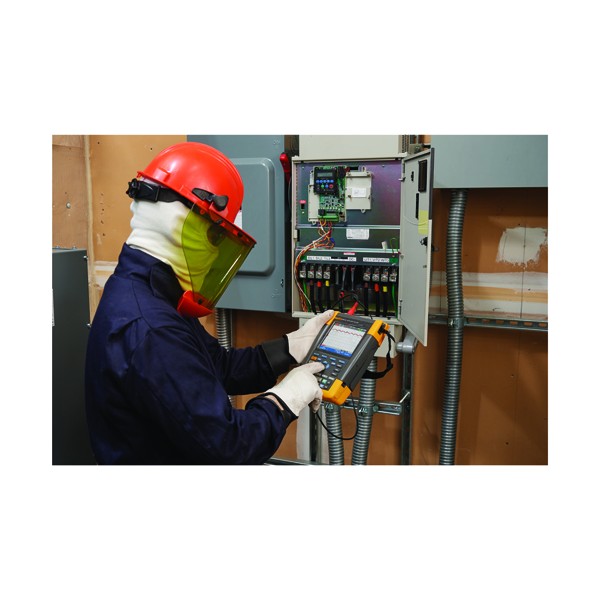

MDA-510과 MDA-550은 인버터형 모터 드라이브 시스템에서 안전하게 일반적인 문제를 찾아서 해결하는 데 이용할 수 있는 휴대용 모터 드라이브 테스트 도구입니다.

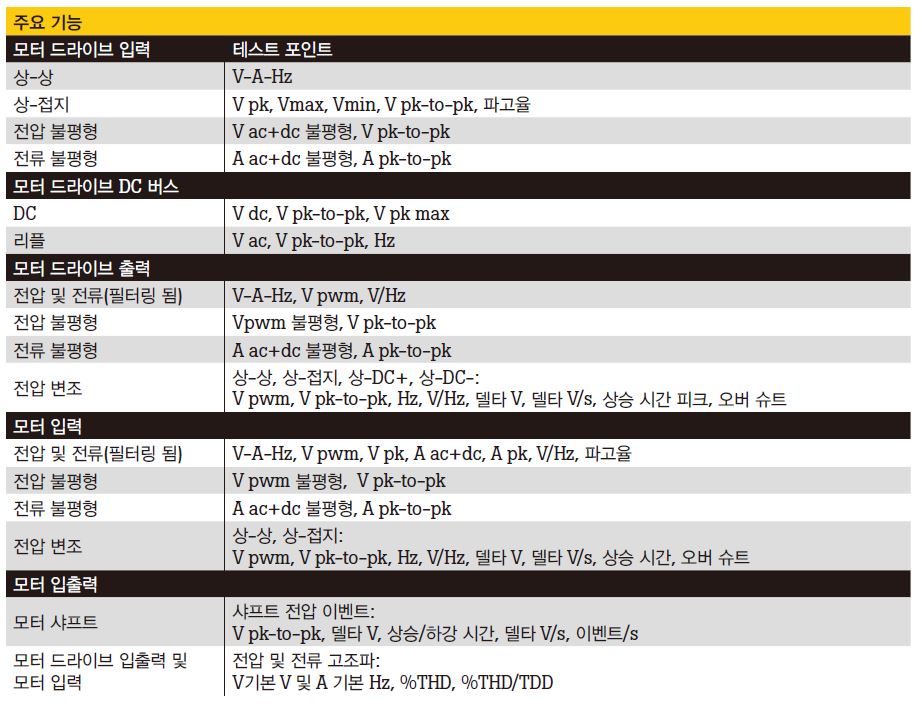

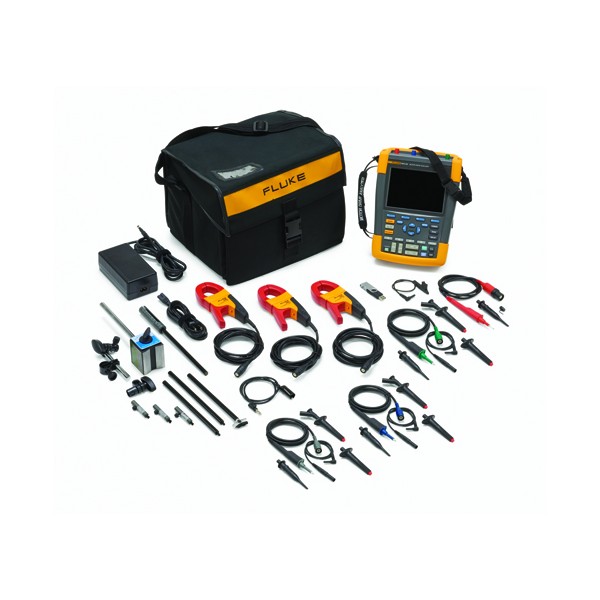

• 주요 매개변수 측정: 전압, DC 버스 전압 수준 및 AC 리플, 전압 및 전류 불균형 및 고조파(MDA-550), 전압 변조, 모터 샤프트 전압 방전(MDA-550) 등을 포함합니다.
• 확장 고조파 측정 수행: 전원 시스템에서 저차 및 고차 고조파의 효과를 식별할 수 있습니다.

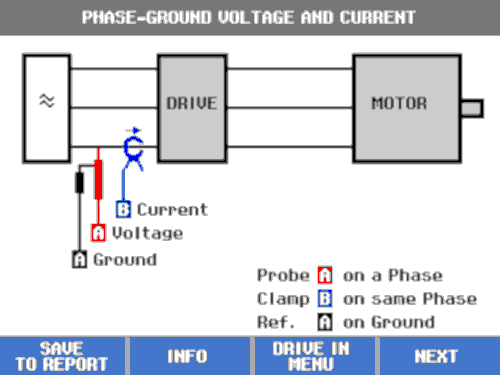

• 측정 안내 시행: 단계별 전압 및 전류 연결 그래픽 다이어그램을 통해 모터 드라이브 입력, DC 버스, 드라이브 출력, 모터 입력 및 샤프트(MDA-550)를 측정할 수 있습니다.
• 간소화된 측정 설정 사용: 선택한 테스트 절차에 따라 미리 설정된 측정 프로파일을 사용하여 자동으로 데이터 수집을 트리거할 수 있습니다.

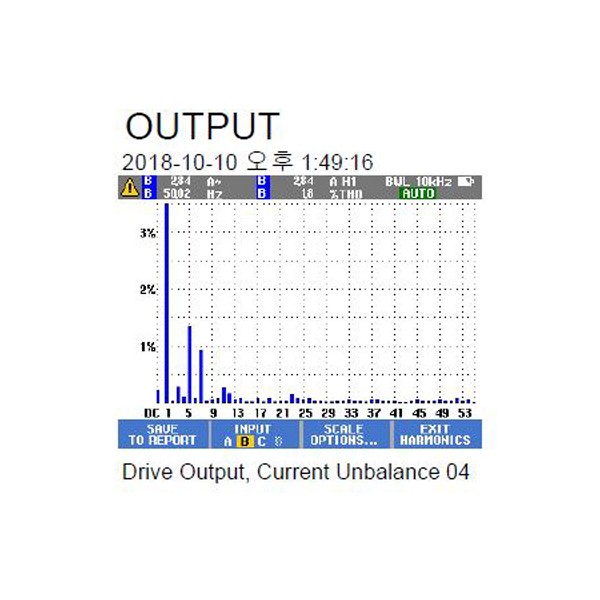

• 빠르고 쉽게 보고서 생성: 문제 해결 및 타인과 협력 작업을 빠짐없이 문서화할 수 있습니다.
• 추가 전기 매개변수 측정: 최대 500MHz 오실로스코프, 미터 및 녹화 기능으로 산업용 시스템의 전체 전기 및 전자 범위를 측정할 수 있습니다.

Fluke MDA-510 및 MDA-550 모터 드라이브 분석기에서는 테스트 측정 안내를 통해 이전보다 쉽게 분석할 수 있습니다.

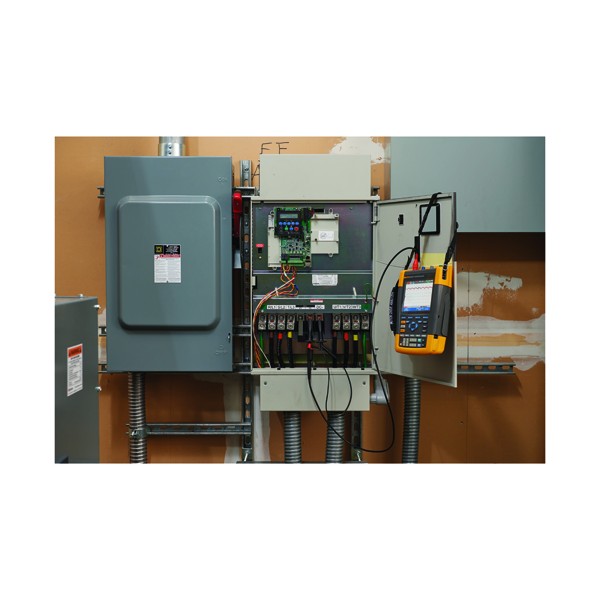

드라이브 입력

입력 전압과 전류를 측정하고 가변 속도 드라이브(VSD) 또는 조정식 속도 드라이브(ASD)로도 알려진 가변 주파수 드라이브(VFD)의 공칭 정격 전압을 실제 공급된 전압과 비교하여 값이 허용 한계 내에 있는지 빠르게 확인할 수 있습니다. 그런 다음, 입력 전류를 점검하여 전류가 최대 정격 내에 있으며 도체의 크기가 적절한지 파악할 수 있습니다. 파형 모양을 눈으로 검사하거나 고조파 스펙트럼 화면(MDA-550)에서 전체 고조파 왜곡 및 개별 고조파를 보면서 고조파 왜곡이 허용 수준 내에 있는지도 점검할 수 있습니다.

전압 및 전류 불균형

주파수 속도 드라이브의 입력 단자에서 전압 불균형을 점검하여 상 불균형률이 너무 높지 않은지(6~8% 초과), 상 회전은 정확한지 확인할 수 있습니다. 과도한 불균형은 드라이브 정류기 문제를 나타낼 수도 있는 전류 불균형도 점검할 수 있습니다.

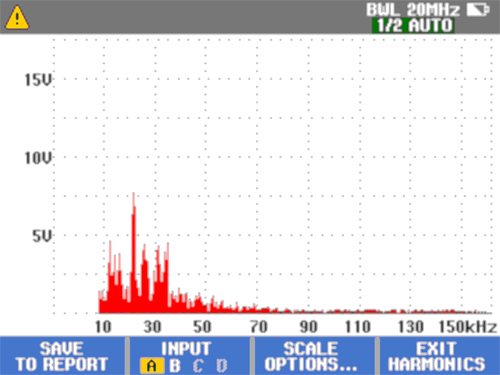

확장 고조파 측정

과도한 고조파는 회전하는 기계는 물론 전원 시스템에 연결된 기타 장비에도 위협적인 존재입니다. MDA-550에서는 모터 드라이브의 고조파를 검색하는 기능을 제공하며 인버터 전환 전자 장치 가능한 효과도 검색할 수 있습니다. MDA-550에서는 세 가지 고조파 범위(1~51번째 고조파, 1~9kHz 및 9kHz~150kHz)의 고조파 오염 문제를 감지할 수 있습니다.

DC 버스

모터 드라이브에서는 드라이브 내부의 AC-DC 변환이 매우 중요합니다. 정확한 전압과 적절한 평활화로 리플을 낮춰 드라이브 성능을 최적화해야 합니다. 커패시터가 고장이 나거나 연결된 모터의 크기가 맞지 않으면 리플 전압이 높아질 수 있습니다. MDA-500 시리즈 레코드 기능을 사용하여 부하가 적용된 동안 작동 모드에서 DC 버스 성능을 동적으로 점검할 수 있습니다.

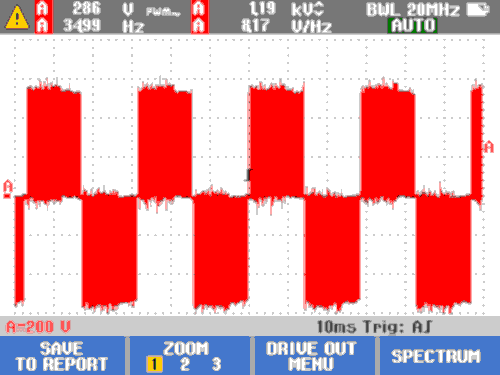

드라이브 출력

전압 대 주파수(V/F) 비율과 전압 변조를 모두 유의하며 인버터 드라이브의 출력을 점검할 수 있습니다. V/F 비율 측정값이 높으면 모터 과열이 원인일 수 있습니다. V/F 비율이 낮으면 의도한 공정을 제대로 실행할 수 있는 토크를 부하에 제공하지 못할 수도 있습니다.

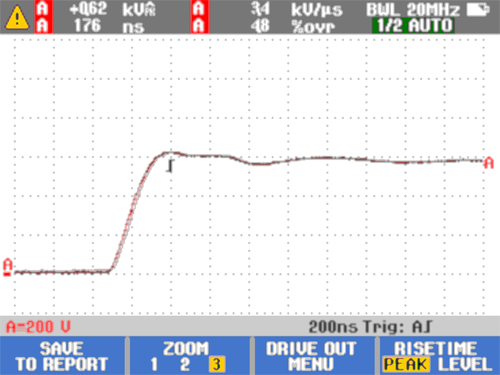

전압 변조

펄스 폭 변조 신호의 측정값을 사용하여 모터 권선 절연이 손상될 수 있는 고전압 피크를 점검할 수 있습니다. 임펄스의 상승 시간 또는 준도는 dV/dt 판독값(시간 경과에 따른 전압 변화의 비율)으로 나타내며 모터에 지정된 절연과 비교해야 합니다. 측정값을 스위치 주파수 측정에 사용하여 전자 교환 또는 접지에서 신호가 오르내릴 가능성이 있는지도 식별할 수 있습니다.

모터 입력

모터 입력 단자에 전압이 공급되고 있는지 확인해야 하고 드라이브에서 모터까지 정확하게 케이블을 가설해야 합니다. 케이블 가설을 잘못 선택하면 전압이 과도하게 반사되어 드라이브와 모터가 모두 손상될 수 있습니다. 과전류가 발생하면 모터가 뜨거워져서 고정자 절연의 수명이 감소하여 모터가 조기에 고장이 날 수 있으므로 단말에 존재하는 전류가 모터 정격 내에 있는지 점검해야 합니다.

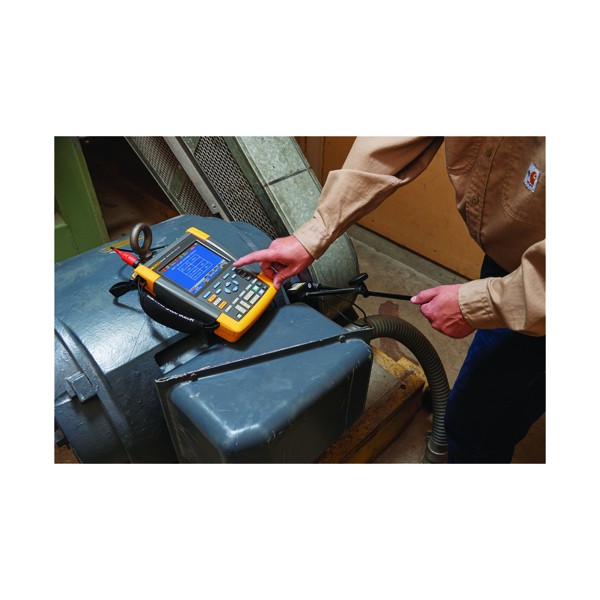

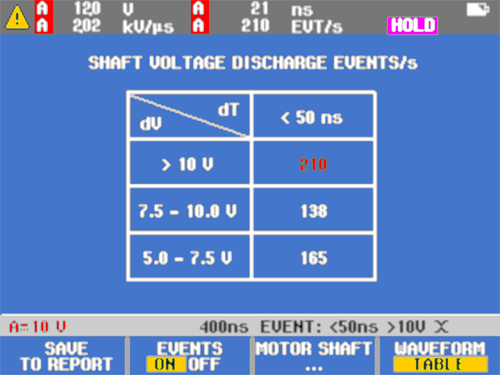

모터 샤프트 전압

가변 주파수 드라이브의 전압 펄스가 모터 고정자에서 회전자로 커플링되어 회전자 샤프트에서 전압이 나타날 수 있습니다. 이 로터 샤프트 전압이 베어링 그리스의 절연 용량을 초과하면 모터가 예상보다 이르게 고장이 나는 원인이 될 수 있는 손상인 모터 베어링 레이스의 피팅 및 플루팅의 원인이 되는 플래시오버 전류(스파크)가 발생할 수 있습니다. MDA-550 시리즈 분석기에는 파괴적 플래시오버 전류의 존재를 쉽게 감지할 수 있는 탄소섬유 브러시 프로브 팁이 포함되어 있으며, 이벤트의 임펄스 진폭과 카운트를 통해 고장이 발생하기 전에 조처할 수 있습니다. MDA-550에 이 부속품과 기능을 추가하면 영구적으로 설치된 고가의 솔루션을 조사하지 않고 잠재적인 손상을 검색할 수 있습니다.

단계별 측정 안내를 통해 필요한 데이터를 필요할 때 확보

MDA-500 시리즈는 3상 및 단상 인버터형 모터 드라이브 시스템을 빠르고 쉽게 테스트하여 일반적인 문제를 해결할 수 있도록 설계했습니다. 화면에 표시되는 정보와 단계별 설정 지침을 통해 쉽게 분석기를 구성하여 더 나은 유지보수 결정에 필요한 드라이브 측정값을 빠르게 획득할 수 있습니다. MDA-500에서는 입력 전력부터 설치된 모터까지 측정하는 기능을 제공하므로 모터 드라이브의 문제를 아주 빠르게 해결할 수 있습니다.
