이제 이전보다 더 쉬워진 스마트 제어 밸브 테스트

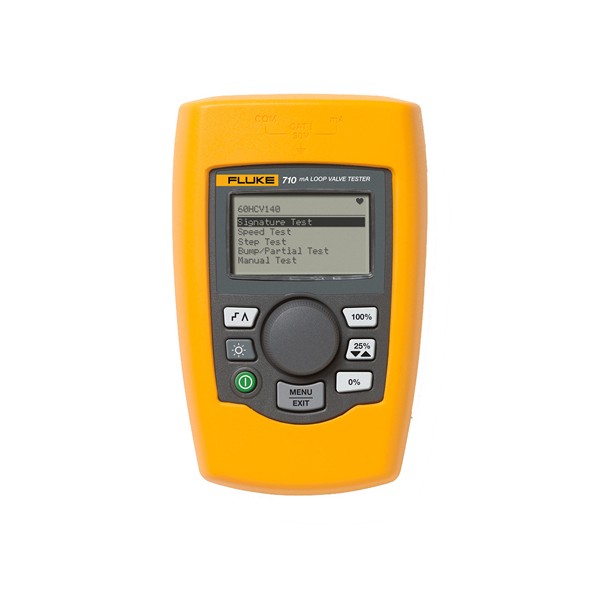

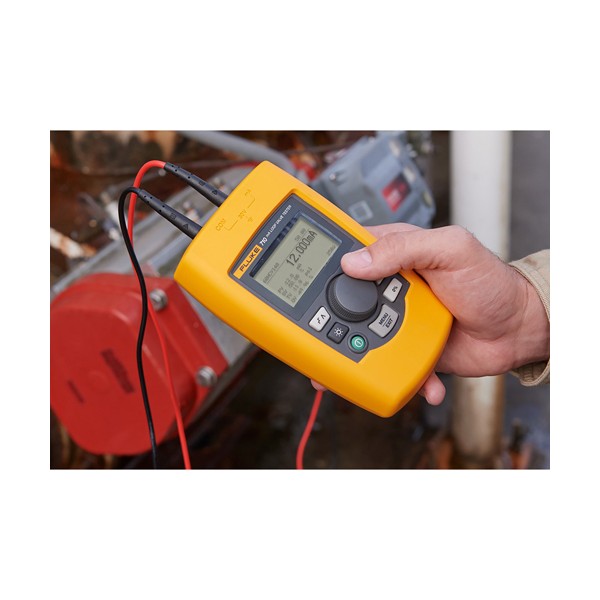

Fluke 710 밸브 테스트 루프 교정기는 사용자가 HART 스마트 제어 밸브를 빠르고 쉽게 테스트할 수 있도록 설계했습니다. 테스트 절차가 내장되어 있고 사용자 인터페이스가 직관적인 710에서는 사용자가 빠르고 쉽게 밸브 테스트를 수행할 수 있으며, 밸브 테스트 신속 점검 결과에서 제공되는 일목요연한 진단을 통해 이전보다 빠르게 유지관리 결정을 내릴 수 있습니다. 밸브 상태 신속 점검 결과를 통해 밸브의 작동 조건이 양호, 경계 또는 불량인지 알 수 있으므로 추가 유지관리가 필요한지를 빠르게 결정할 수 있습니다.

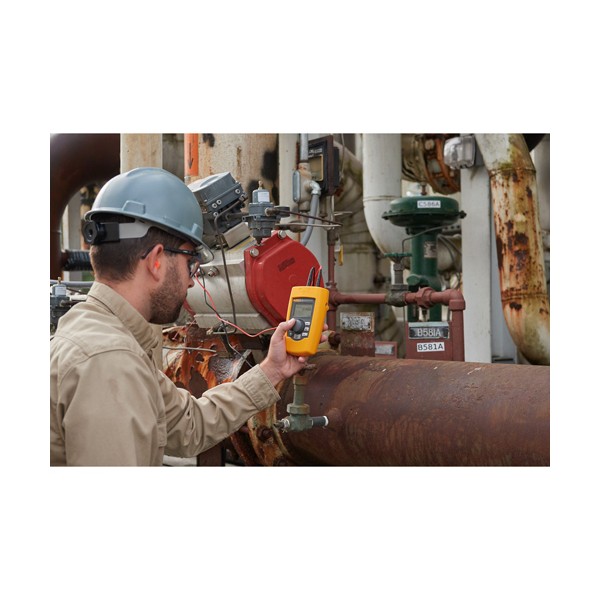

정밀 루프 교정기에서 밸브 테스트 및 HART 통신

710 밸브 테스트 루프 교정기에 내장된 HART 통신 기능을 통해 사용자가 스마트 제어 밸브를 움직이는 4-20mA 신호를 공급하는 동시에 밸브의 HART 피드백 신호를 해석하여 밸브가 예상 위치로 이동하는지 알아낼 수 있습니다. 위치 정보와 아울러, HART 통신 프로토콜을 통해 밸브 내부 I/P(밸브 이동 압력)에서 제공된 측정 압력도 알아낼 수 있습니다.

710에는 제어 밸브의 HART신호로 밸브 위치 및 압력 피드백을 모니터링하면서 mA 신호를 자동으로 증가시키고 변경하는 테스트 절차가 내장되어 있으므로 버튼만 눌러 밸브 상태의 전반적인 상황을 더 잘 파악할 수 있습니다.

사전 구성된 밸브 테스트, 일목요연한 답변

710에 내장된 주요 밸브 테스트 루틴은 다음과 같습니다.

• 수동 테스트: 수동하고 mA 신호를 변경하고 HART 위치 및 압력 변수 정보 확인
• 0-100-0% 위치를 기록하는 동안 4-20-4mA에서 mA의 전체 범위 램핑 또는 0-100-0%에서 밸브 이동에 적용된 압력
• 밸브에 입력 시 단계에 따라 mA 신호 단계를 지정하고 mA 입력 변경 시 밸브 반응 평가
• 속도 테스트를 통해 밸브가 열리거나 닫히는 속도 결정
• 진행 중인 프로세스에서 밸브를 테스트할 수 있도록 범위 일부분을 테스트할 수 있는 범프 및 국소 스트로크 테스트

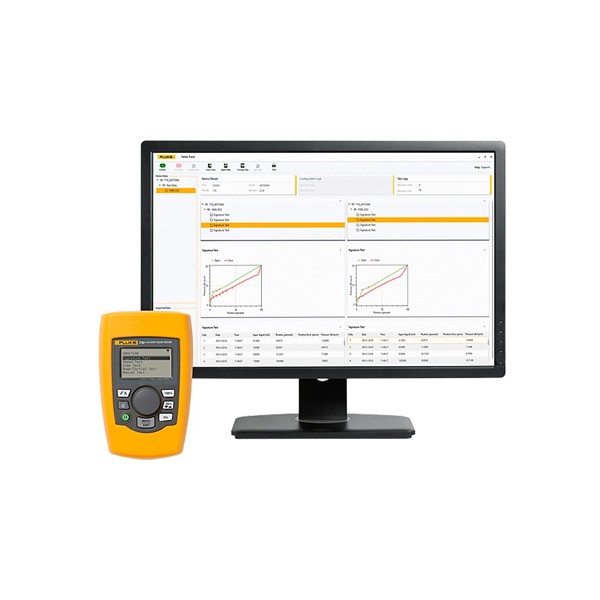

ValveTrack™ 소프트웨어를 통해 추가 분석 및 추세 파악 가능

710에서 메모리에 로깅하고 기록한 밸브 테스트를 함께 제공되는 ValveTrack™ 분석 소프트웨어에 업로드할 수 있습니다.

다음은 ValveTrack™ 소프트웨어에서 수행할 수 있는 주요 작업입니다.

• 현장에서 측정하여 로깅한 밸브 테스트 업로드, 인쇄 및 그래프 작성
• 이전에 업로드한 테스트와 최근 테스트 비교
• HART 태그 ID별 밸브 테스트 내역 보기
• 추가 분석용 밸브 테스트 데이터를 Microsoft Excel®의 CSV로 내보내기

시간 절약, 결과 획득

다음은 710에서 제공하는 주요 추가 기능입니다.

• 현장에서 HART 데이터를 로깅할 수 있습니다. 현장에서 710에 의해 데이터가 기록되는 순간 ValveTrack™ 소프트웨어가 공장에 소재한 최대 20개의 HART 장치에 HART 구성을 업로드할 수 있으며, 데이터를 (.csv) 또는 (.txt) 형식으로 출력할 수 있습니다.
• mA 루프 측정 수치에 로깅된 데이터와 HART 데이터는 특정 송신기에서 기록이 가능하며 문제 해결 및 루프 튜닝을 위해 사용될 수 있습니다. 데이터 로깅 기능은 1~60초 간격의 선택적 캡처를 지원하며 4910개의 기록 또는 99개의 개별 세션을 로깅할 수 있는 용량을 제공합니다. 기록마다 mA 측정값과 4개 프로세스 변수가 모두 있습니다.

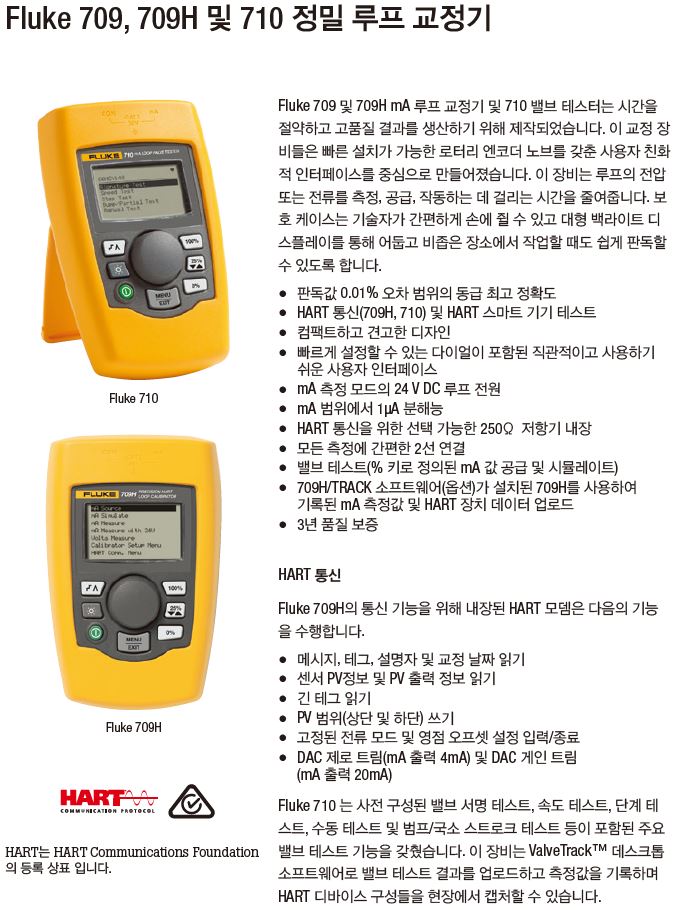

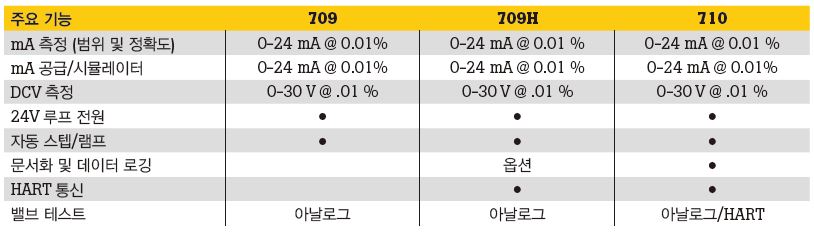

제품 주요 특징

• 제어 밸브의 양호, 경계 또는 불량 평가를 제공하는 밸브 테스트 절차
• 일반 HART 통신
• 0.01% 측정 또는 소스 밸브에서 동급 최고의 mA 정확도
• 작고 견고한 설계
• 빠르게 설정하고 쉽게 사용할 수 있는 빠른 설정 노브가 있는 직관적 사용자 인터페이스
• mA 측정 모드(-25%~125%)를 갖춘 24V DC 루프 전원
• mA 범위에서 1μA 및 전압 범위에서 1mV의 분해능
• HART 통신을 위해 선택 가능한 250Ω 저항기 내장
• 모든 측정에 간편한 2선 연결
• 배터리 수명 연장을 위한 자동 중단
• 초 단위 가변 단계 및 램프 시간

HART 통신

Fluke 710에는 다음과 같은 HART 명령을 전달하는 HART 모뎀이 내장되어 있습니다.

• 센서 PV 정보 읽기
• PV 출력 정보 읽기
• PV 유닛 유형, 태그 ID 이름, 설명자, 메시지 읽기 및 쓰기
• PV 범위 읽기 및 쓰기(상단 및 하단)
• 고정 전류 모드 실행/종료
• 영점 오프셋 설정
• DAC 제로 트림(mA 출력 4mA)
• DAC 게인 트림(mA 출력 20mA)

밸브용 HART 명령

710에는 제어 밸브를 지원하는 다음과 같은 고유한 HART 명령이 포함되어 있습니다.

• 밸브 컨트롤러 자동 트림

다음은 Fluke 710에서 제공하는 주요 추가 기능입니다.

• 현장에서 HART 데이터를 로깅할 수 있습니다. 현장에서 710에 의해 데이터가 기록되는 순간 ValveTrack™ 소프트웨어가 공장에 소재한 최대 20개의 HART 장치에 HART 구성을 업로드할 수 있으며, 데이터를 .csv 또는 .txt 형식으로 출력할 수 있습니다.
• mA 루프 측정 수치에 로깅된 데이터와 HART 데이터는 특정 송신기에서 기록이 가능하며 문제 해결 및 루프 튜닝을 위해 사용될 수 있습니다. 데이터 로깅 기능은 1~6초 간격의 선택적 캡처를 지원하며 4910개의 기록 또는 99개의 개별 세션을 로깅할 수 있는 용량을 제공합니다. 기록마다 mA 측정값과 4개 프로세스 변수가 모두 있습니다.
