휴대용 압력 교정기 요약정보 및 구매

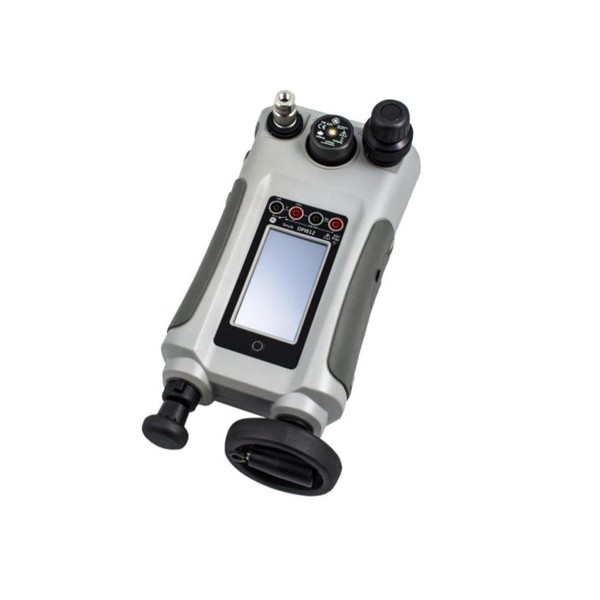

MODEL : DPI612 Flex Series

브랜드 DRUCK
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

상품 이미지 전체보기

제품 정보

• 압력레퍼런스에 따라 변경 가능
• 95% 진공부터 1000bar 까지 압력 생성 (3가지 펌프옵션)
• 정확도 : 0.0185% FS

• Gauge 와 Absolute range 가능
• 즐겨찾기 기능이 추가된 단순한 터치스크린 인터페이스
• PASS/FAIL 에러계산, 데이터 문서화 및 교정 소프트웨어와의 인터페이스

• Quick-to-fit : leak 없이 피팅 가능한 어댑터와 호스시스템 제공






Flexible Pressure Calibrator






DPI612은 압력 발생과 신호 측정 및 루프 파워가 조합된 휴대용 압력 교정시스템으로 압력모듈을 플렉시블하게 레인지별로 공압/유압으로 자유롭게 변경 가능합니다.


DPI610/615의 모든 기능과 장점을 포괄하면서도 크기는 절반으로, 정확도는2배 향상 되었습니다.


Quick-to-fit : 어댑터 / 호스 시스템
• Leak 없이 피팅 가능한 어댑터와 호스 시스템 제공





 다양한 모듈 지원 및 압력 릴리프 밸브 탑재


• 테스트중 과압으로부터 PM620모듈과 장비를 보호합니다.







Pneumatic(공압) / Hydraulic(유압) 선택 가능

DPI612PFlex(공압용/Pneumatic)

95% Vacuum 발생

20 bar / 300 psi ( 30초이내 발생)





가능 Range :

2A - 0 TO 2 ABS

7A - 0 TO 7 ABS

20A - 0 TO 20 G/ABS

1G - -1 TO 1 G

2G - -1 TO 2 G

7G - -1 TO 7 G

10G - -1 TO 10 G

20G - -1 TO 20 G

DPI612PFlex Pro (공압용/Pneumatic)

95% Vacuum 발생

100 bar / 1500 psi ( 30초이내 발생)

가능 Range :

20A - 0 TO 20 G/ABS

20G - 0 TO 20 G

35G- 0 TO 35 G

70G - 0 TO 70 G

100G - 0 TO 100 G

DPI612 hFlexPro (유압용/Hydraulic)

최대 압력 1000bar/15000psi 까지 허용.

특별 충전 시스템 장착

가능 Range :

200G - 0 TO 200 G

350 - 0 TO 350 G/ABS

700 - 0 TO 700 G/ABS

1000 - 0 TO 1000 G/ABS



사용하기 편리한 터치 스크린

• DASHBOARD : 별도의 메뉴나 전용 키 사용 없이 탭 선택만으로 application 선택
• TASK : 가장 많이 사용하는 구성의 라이브러리 제공, 세 번의 탭 선택만으로 다음 작업 설정 재구성 가능
• FAVOURITES : 규칙적으로 사용하고 사용자 맞춤형으로 구성된 TASK를 더욱 빠르게 선택 가능
• 스크린 상 Application 연결 다이어그램 표시 가능



데이터의 문서화

DPI 612는 압력 장비의 유지보수와 교정에 필요한 모든 툴을 쉽게 사용할 수 있으며 자동 교정 처리 작업, 에러 계산과 교정 & 유지보수 시스템과의 인터페이스가 가능합니다.

• 자동 교정 처리 작업: 교정 관리 소프트웨어로 만든 처리 결과를 장비로 다운받을 수 있습니다. 이 처리는 자동으로 진행되며 사용자가 해야할 일은 압력만 설정하면 되는 것입니다.

• PASS/FAIL 에러 분석 : Error 분석은 피교정용 장비의 에러를 계산하고 pass인지 fail인지에 대하여 리포트 합니다. 에러는 실시간으로 표시되며 zero span 조정이 가능합니다.

• 다채널 데이터 로깅 : 최대 4 개의 채널에서 데이터를 수동 또는 자동으로 일정 간격동안 저장할 수 있습니다.
또한 데이터는 스크린에서 보거나 추가적인 분석을 위하여 PC에 전송할 수 있습니다.

• GE의 4Sight 소프트웨어와 같은 최신 교정 & 유지보수소프트웨어 사용 가능

4Sight 교정 소프트웨어

4Sight는 서비스 교정 툴로써, 웹을 기반으로 둔 최첨단 통합 소프트웨어입니다.

• 업계 표준 준수
• 전체 시간과 날짜 등 검사 추적 가능 정보 제공
• 운영 비용의 현저한 감소
• 종이를 쓰지 않는 자동화 된 솔루션 제공



· 제품 사양

Pressure Specification

Gauge ranges (referenced to atmosphere)
Pressure rangeAccuracy

Total uncertainty
10o to 30oC
(50o to 86oF)
for 1 year
barpsi%FS%FS
 +/-0.025g+/-10 inH20g 0.09 0.1
 +/-0.07g +/-1 g 0.025 0.047
 +/-0.2g +/-3 g

0.02

0.045
 +/-0.35g +/-5 g 0.020.044
 +/-0.7g +/-10 g 0.0150.041
+/-1g-14.5 to 15g0.0150.025
-1 to 2g-14.5 to 30g0.00150.025
 -1 to 3.5g-14.5 to 50g 0.010.025
-1 to 7g-14.5 to 100g0.0050.025
-1 to 10g-14.5 to 150g0.0050.025
-1 to 20g-14.5 to 300g0.0050.025
 -1 to 35g 0 to 500g0.0050.025
 -1 to 70g 0 to 1000g0.005 0.025
 -1 to 100g 0 to 1500g0.005 0.025
-1 to 135g  0 to 2000g0.005 0.025
 -1 to 200g 0 to 3000g0.005 0.025



Pressure Specification

Absolute range (referenced to Vacuum)
Pressure rangeAccuracy

Total uncertainty
10o to 30oC
(50o to 86oF)
for 1 year
barpsi%FS%FS
0 to 0.35a0 to 5 a0.030.08
0 to 1.2 a0 to 35 inHg a0.020.07
0 to 2 a0 to 30 a0.0150.0052
0 to 3.50 to 50a0.0150.005
0 to 7 a0 to 100 a0.0150.005


Pressure Specification

Dual use sealed gauge and absolute
Pressure rangeAccuracy

Total uncertainty
10o to 30oC
(50o to 86oF)
for 1 year
barpsi%FS%FS
0 to 10 a-14.5 to 150 g0.015 0.047
0 to 20 a-14.5 to 300 g0.015 0.047
0 to 35 a0 to 500 g0.015 0.047
0 to 70 a0 to 1000 a 0.015 0.047
0 to 100 a0 to 1500 a 0.015 0.046
0 to 135 a 0 to 2000 a 0.015  0.046
0 to 200 a 0 to 3000 a  0.015 0.046
0 to 350 a  0 to 5000 a  0.015 0.049
0 to 700 a 0 to 10000 a  0.015 0.049
0 to 1000 a  0 to 15000 a  0.015 0.049



Electrical Specificaiton


Electrical measurement and source


Measure mode

Total uncertainty
10 to 30C (50 to 86F)

for one year %FS

Additional error
-10oC to 10oC
& 30oC to 50oC
(14F to 50F
& 86F to 122F)

Resolution
 %Rdg + %FS%Rdg/°C + %FS/°C
DC Voltage
+/- 200 mV0.0180.005        00.001    0.001
+/- 2000 mV0.0180.005        00.001    0.01
+/- 20 V0.0180.005        00.001    0.00001
+/- 30 V0.0180.005        00.001    0.0001
Current
+/- 20 mA0.0150.006        00.001    0.0001
+/- 55 mA0.0180.006        00.001    0.0001
Source mode
DC Voltage
10V (Fixed, 25mA max.)00.1        00    0.001
24V (Fixed, 25mA max.)01.0        00    0.001
Current
0 to 24 mA0.0180.006        00.001    0.001
0 to 24 mA (loop power)0.0180.006        00.001    0.001
