Oven Tracker 요약정보 및 구매

MODEL : Oven Tracker® XL2 시스템

브랜드 FLUKE PROCESS INSTUMENTS
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

자동차·부품 코팅, 페인트/파우더/E코팅 OEM의 온도 프로파일링 솔루션
산업용 열처리 과정에서의 표면 코팅 온도를 모니터링하여
잠재적 문제를 파악하고 생산 효율성을 증대시켜 줍니다.

[1세트 구성]

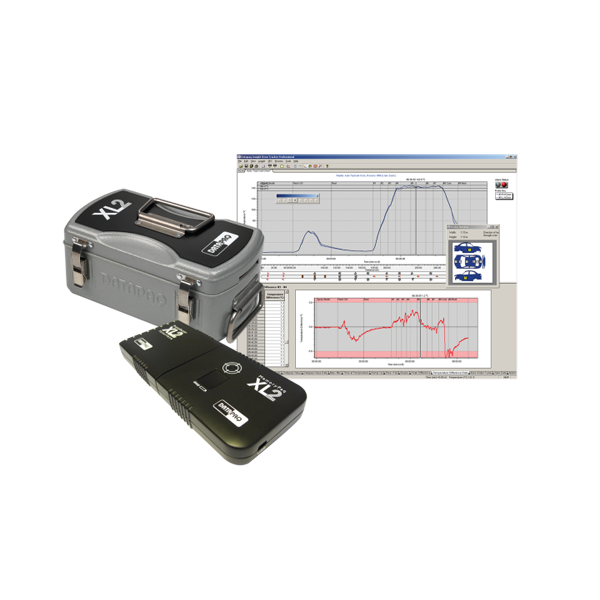

XL2 데이터로거 + 열차단 배리어 + TC + 운용 S/W

- 자동차 산업의 온도 프로파일링 레퍼런스 장비
- 온도범위: -200℃ ~ 1370℃
- 1회 운용으로 최대 16채널 테스트
- 오븐 통과 후 합격/불합격 처리
- 실시간 유선 데이터 분석
- 사용자 맞춤형, 분석이 간단한 Insight™ 소프트웨어
- 선택 폭을 넓힌 열차단 배리어·TC (K타입)

[응용분야]

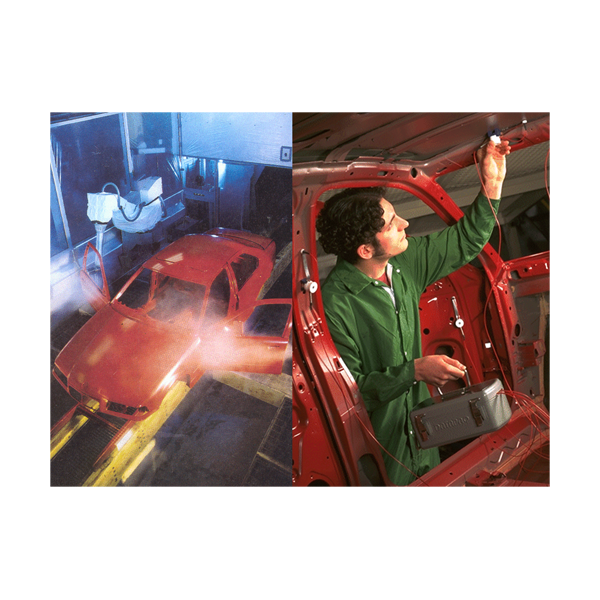

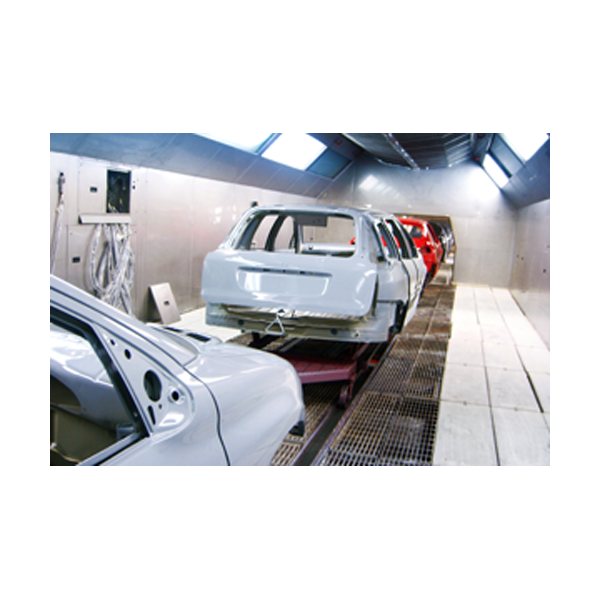

자동차 코팅, 자동차 부품 코팅, 페인트/파우더/락카 제조공정,
가전/주방용품 코팅, 건축자재 코팅, 금속 캔 포장, PTFE/Dacromet 고온 코팅,
직물 마감코팅, 목재 코팅, 오븐 제조사 등 기타 코팅산업분야

*제조사: 영국 DataPaq (Fluke Process Instruments)

· 제품 사양

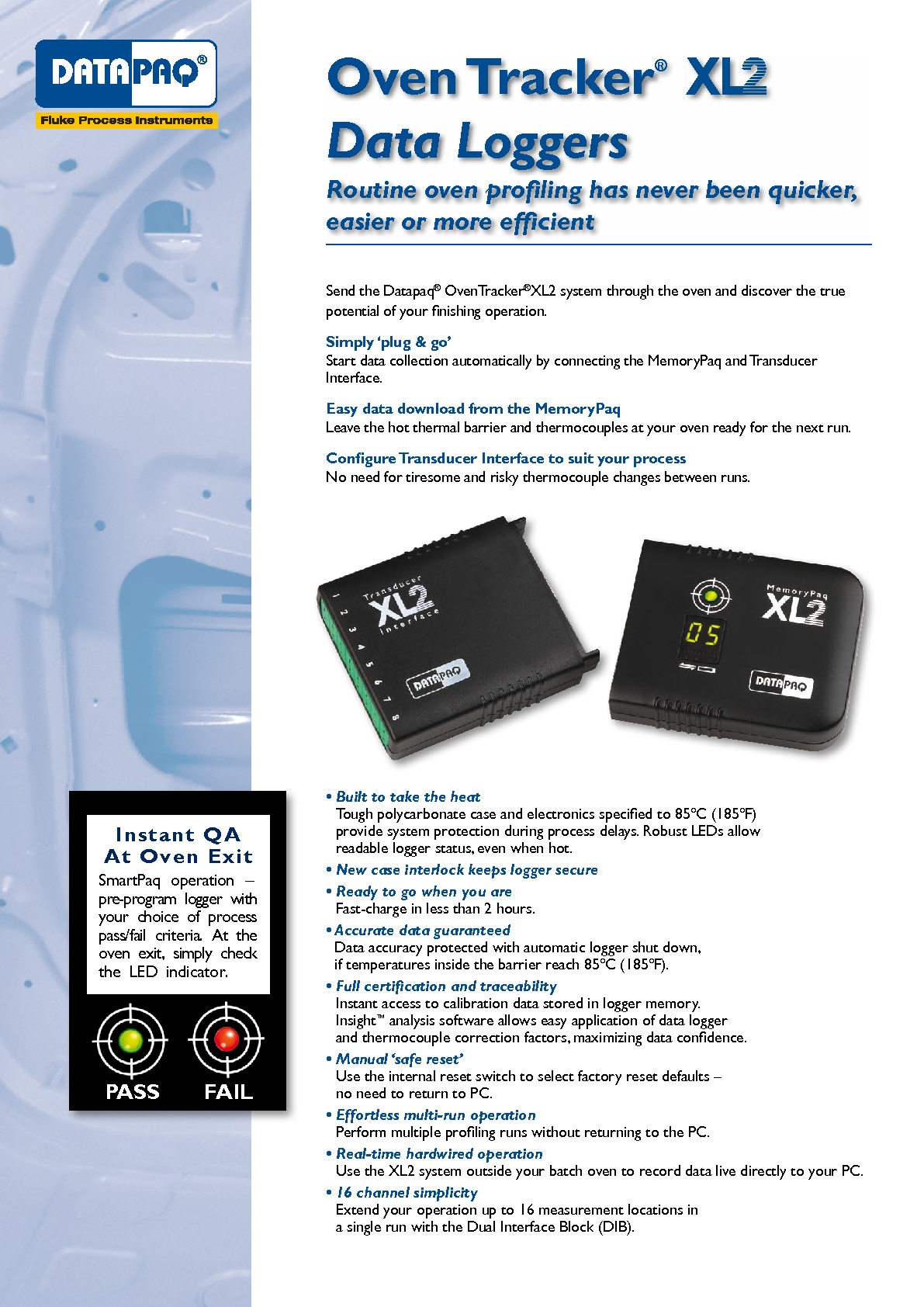

[데이터 로거]

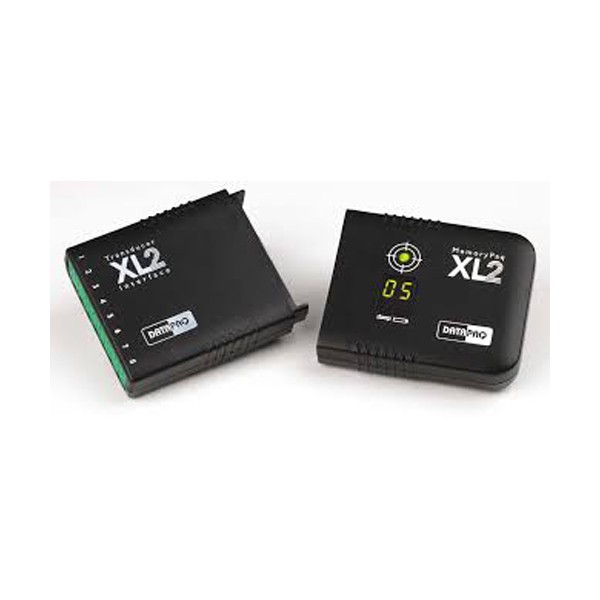

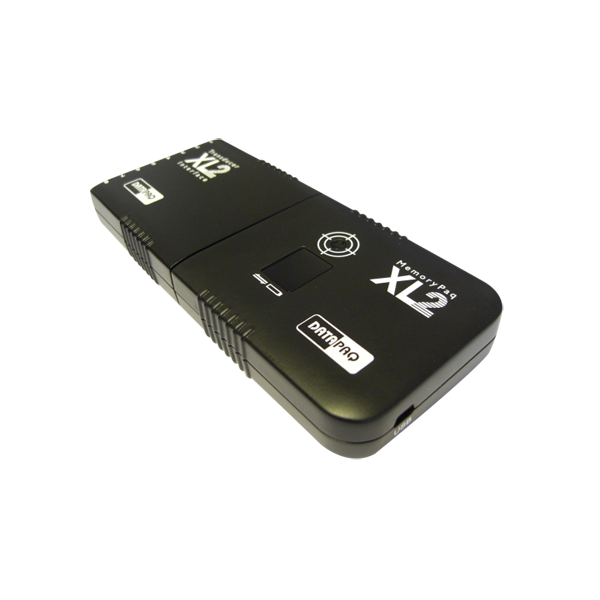

분리형 로거로서, 온도 측정용 TC단자의 트랜스듀서 + 데이터 저장용 MemoryPaq으로 이중 구성되어 있습니다.

- 간편한 결합과 분리

- 기본 6, 8채널 제공, 듀얼 인터페이스(DIB) 사용 시 최대 16채널까지 확장 가능

- 견고한 폴리카보네이트 재질

- 1회 셋팅으로 최대 10회 운용 및 PC로 데이터 다운로드



구성

사양

MemoryPaq XL2 (기본)

  MP0050

Transducer XL2 (선택)

  TI0060 (6채널)

 TI0080 (8채널)

듀얼 인터페이스 (선택)

  DI3000

 12/14/16채널 운용 시 별도 구매

 - 2개의 트랜스듀서 연결 역할

   *12채널TI0060 (2EA)

   *14채널TI0060 (1EA) + TI0080 (1EA)

   *16채널TI0080 (2EA)

측정 범위

  -200℃ ~ 1370℃

데이터 로거 보호온도

  85

정확도

  ±0.3℃

TC 타입

  K

크기 및 중량

  24*75*170mm, 0.25kg

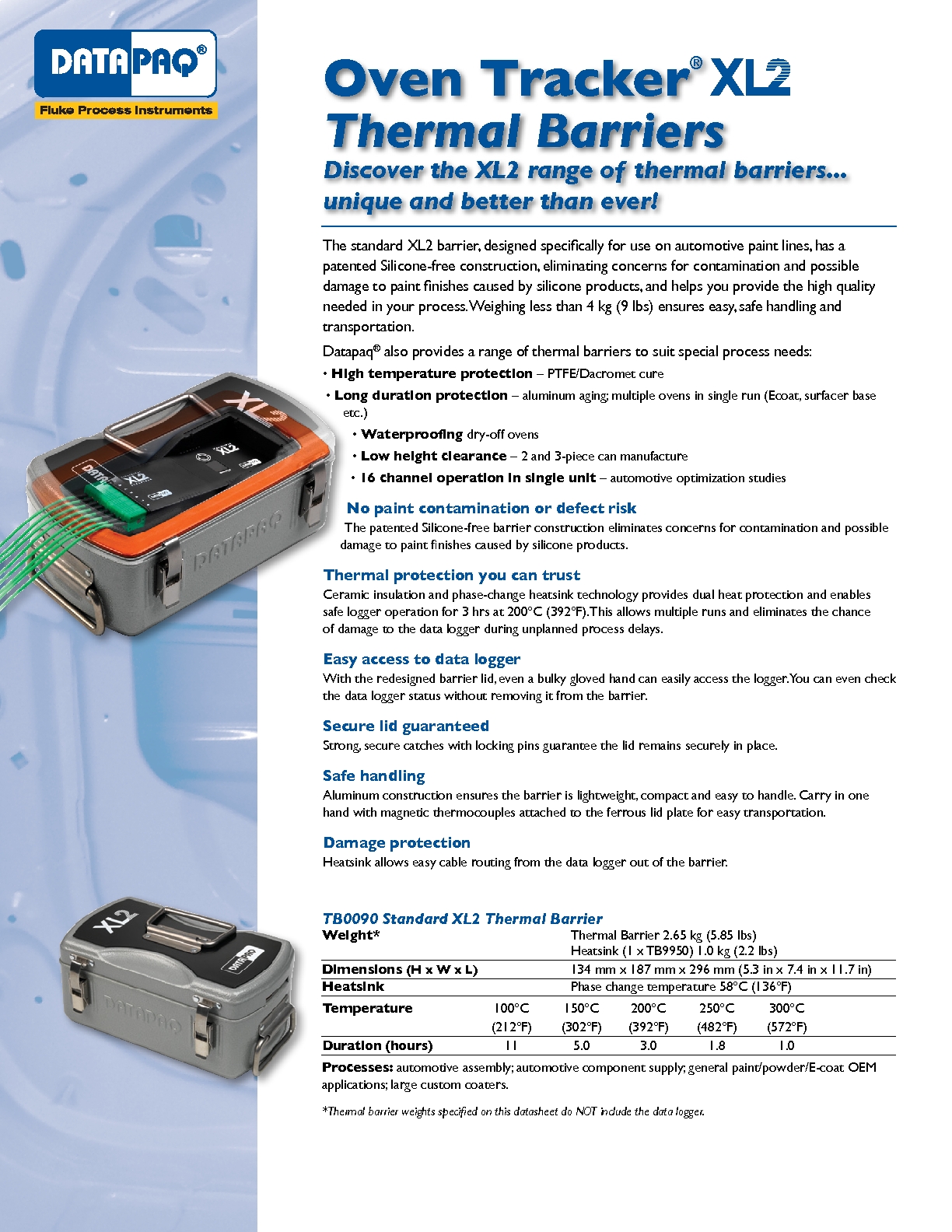

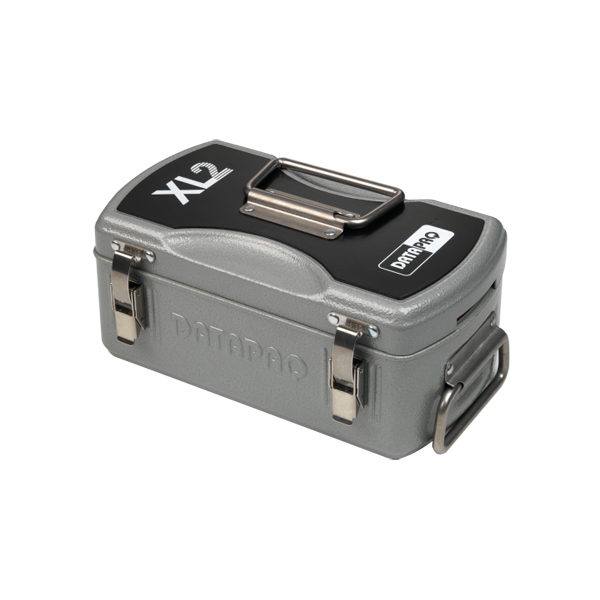

[열차단 배리어]

XL2 데이터 로거를 고온으로부터 보호하는 열차단 배리어입니다.

- 특허받은 실리콘 프리 설계

- 상변화 히트싱크 내장으로 효율적인 열 차단

- 고온에 강함: PTFE/Dacromet 경화에 최적화

- 높은 내구성: 1회 운용으로 다중오븐 통과

- 높은 신뢰성: 페인트 마감에 영향 없음 (자동차 도장 등)

- 용도에 따른 다양한 선택

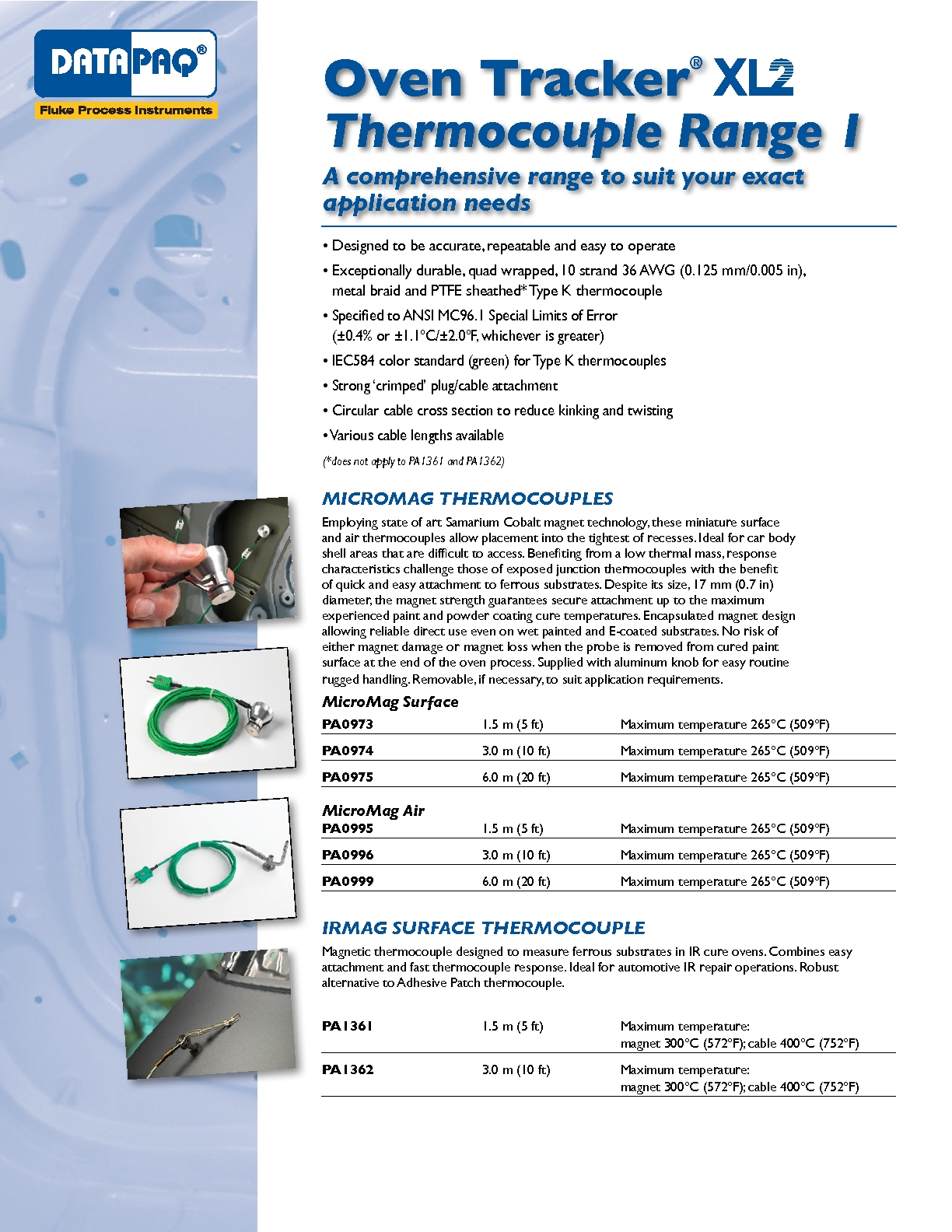

[TC: 열전대]

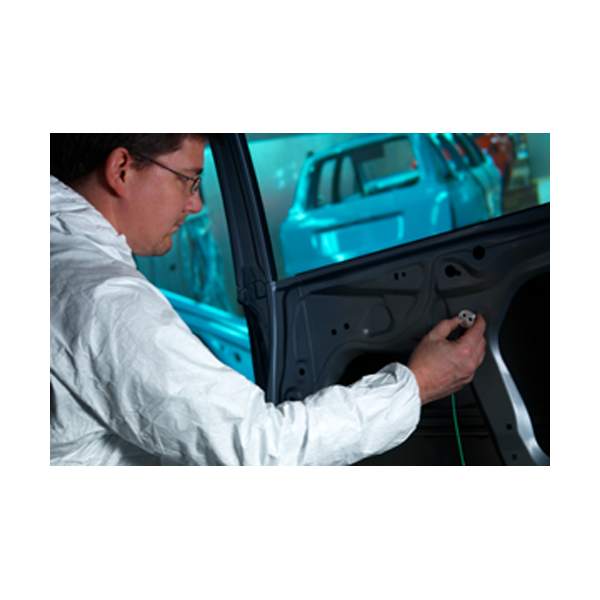

데이터 로거와 연결된 TC는 오븐을 통과하는 제품의 표면에 밀착되어 온도 변화를 감지합니다.

- ANSI MC 96.1 (Special Limits of Error) 준수로 정확한 데이터 제공

- 높은 내구성: 4겹, 10가닥 36 AWG (0.125mm), PTFE-금속 꼬임 케이블 제작

- K 타입 (IEC584 녹색 표준 준수)




[소프트웨어: 한국어 지원]

전용 운용 소프트웨어인 Insight™를 통해 데이터로거에 수집된 미가공 온도 데이터를 직관적으로 분석하며, 맞춤 보고서를 생성합니다.

- 프로페셔널: 심화 데이터가 요구되는 자동차 산업 종사자에 적합

- 베이직: XL2 시스템 입문 사용자에 적합




쉽고 편리한 운용

주요 기능의 단계별 필수 작업을 올바른 순서로 안내해주며, 자동차 경화와 같은 고사양 데이터 분석에 최적화된 도구를 제공합니다.

- 최대 10회 운용 후 데이터 합산·비교 가능

- 베이크 차트 분석

- SPC (Statistical Process Control: 통계적 공정 관리)를 자동으로 업데이트

- 상승 그래프 분석

- 온도차 분석

- 데이터 위치에 상응하는 포토 라이브러리와 연결

- 고사양·고품질의 보고서 제공

- 한국어 외 10여개 다국어 지원



SPC 차트
