Reflow Tracker 요약정보 및 구매

MODEL : Reflow Tracker® 시스템

브랜드 FLUKE PROCESS INSTUMENTS
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

전 산업분야 납땜 공정의 온도 프로파일링 솔루션
납땜 온도를 모니터링하여 잠재적 문제를 파악하고 생산 효율성을 증대시켜 줍니다.

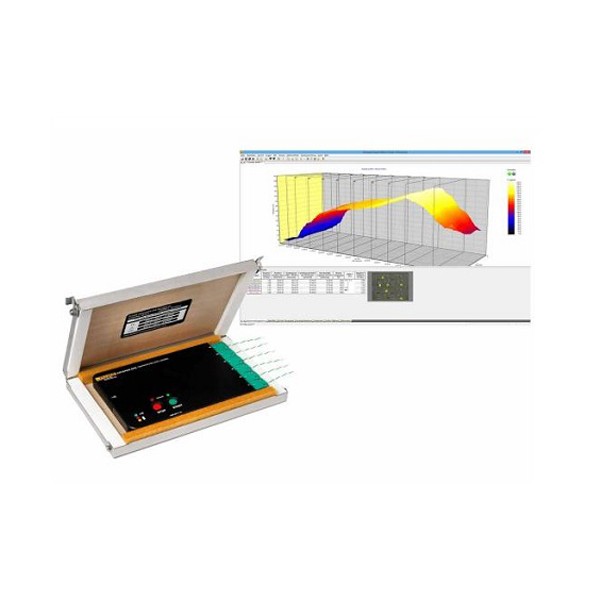

[1세트 구성]

DP5 데이터로거 + 열차단 배리어 + TC + 운용 S/W

- 전기·전자산업 등 납땜 공정의 온도 프로파일링 레퍼런스 장비
- 온도범위: -100℃ ~ 1370℃
- 1회 운용으로 최대 12채널 테스트
- 오븐 통과 후 합격/불합격 처리
- 실시간 유선 데이터 분석
- 사용자 맞춤형, 분석이 간단한 Insight™ 소프트웨어
- 선택 폭을 넓힌 열차단 배리어·TC (K타입)

[응용분야]

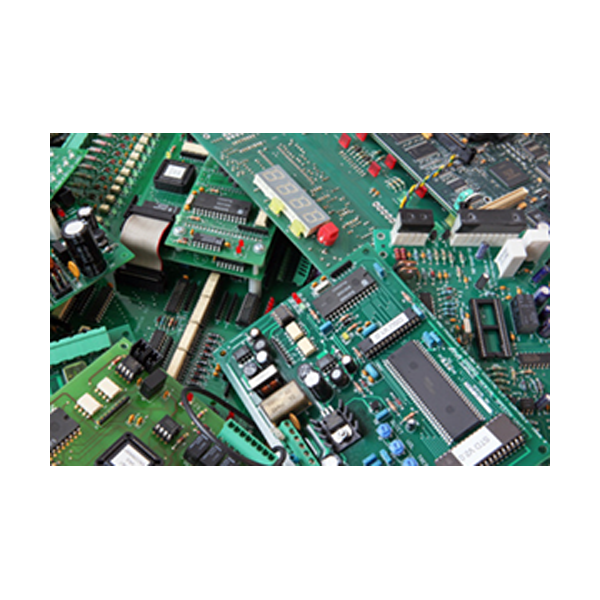

모든 산업용 납땜 공정

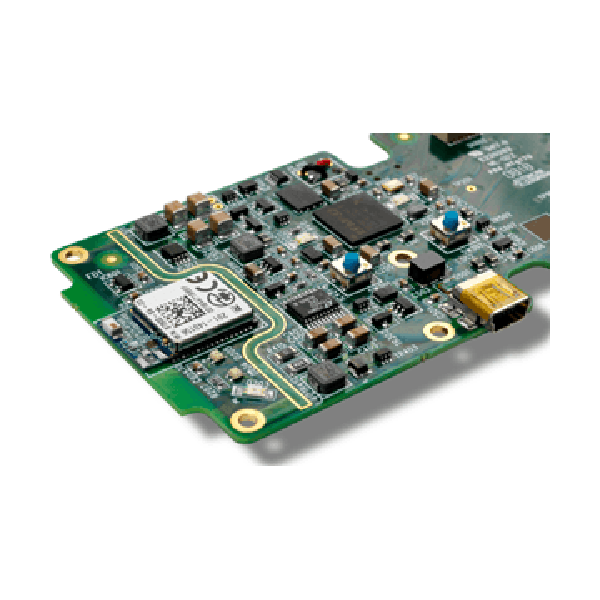

: 서킷보드 납땜, 웨이브 납땜, 선택형 납땜,
진공 납땜, 증기상(Vapor Phase) 납땜 등

*제조사: 영국 DataPaq (Fluke Process Instruments)

· 제품 사양

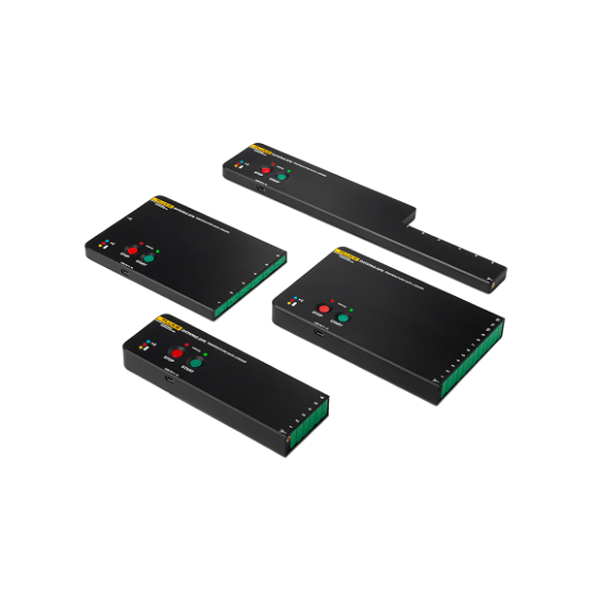

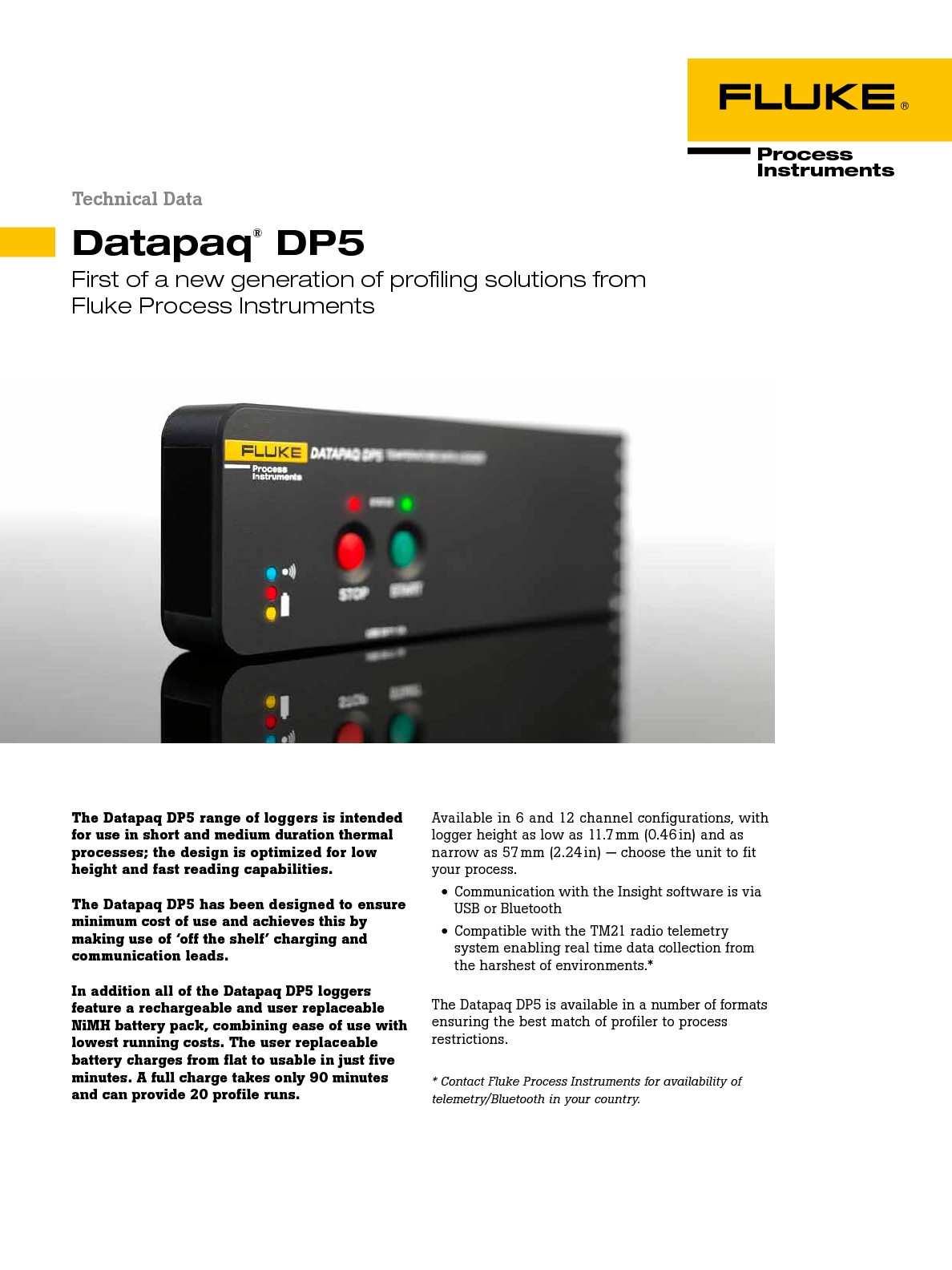

[데이터 로거]


납땜 공정에 알맞은 작은 크기,

견고한 알루미늄으로 제작되어 긴 수명과 경제적인 운용이 가능한 데이터 로거입니다.

- 기본 6, 12채널 제공

- 교체형 Nimh 배터리 사용 (USB 충전 가능)

- 슬림 사이즈: 11.7*60*301mm 크기 모델부터 제공

- 1회 셋팅으로 최대 10회 운용 및 PC로 데이터 다운로드

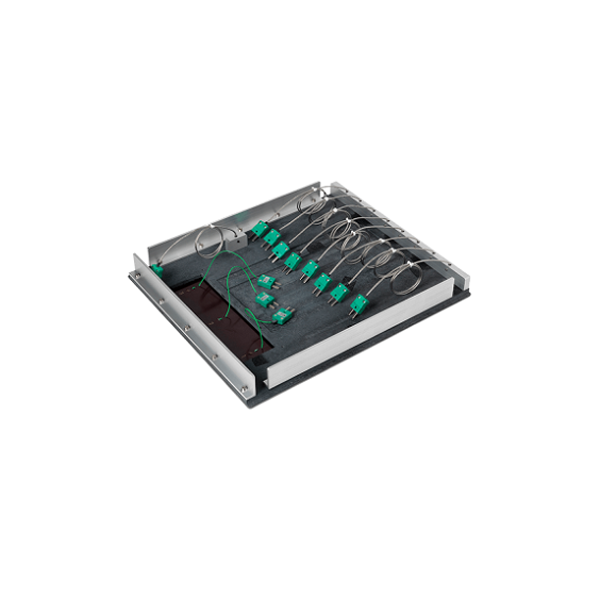

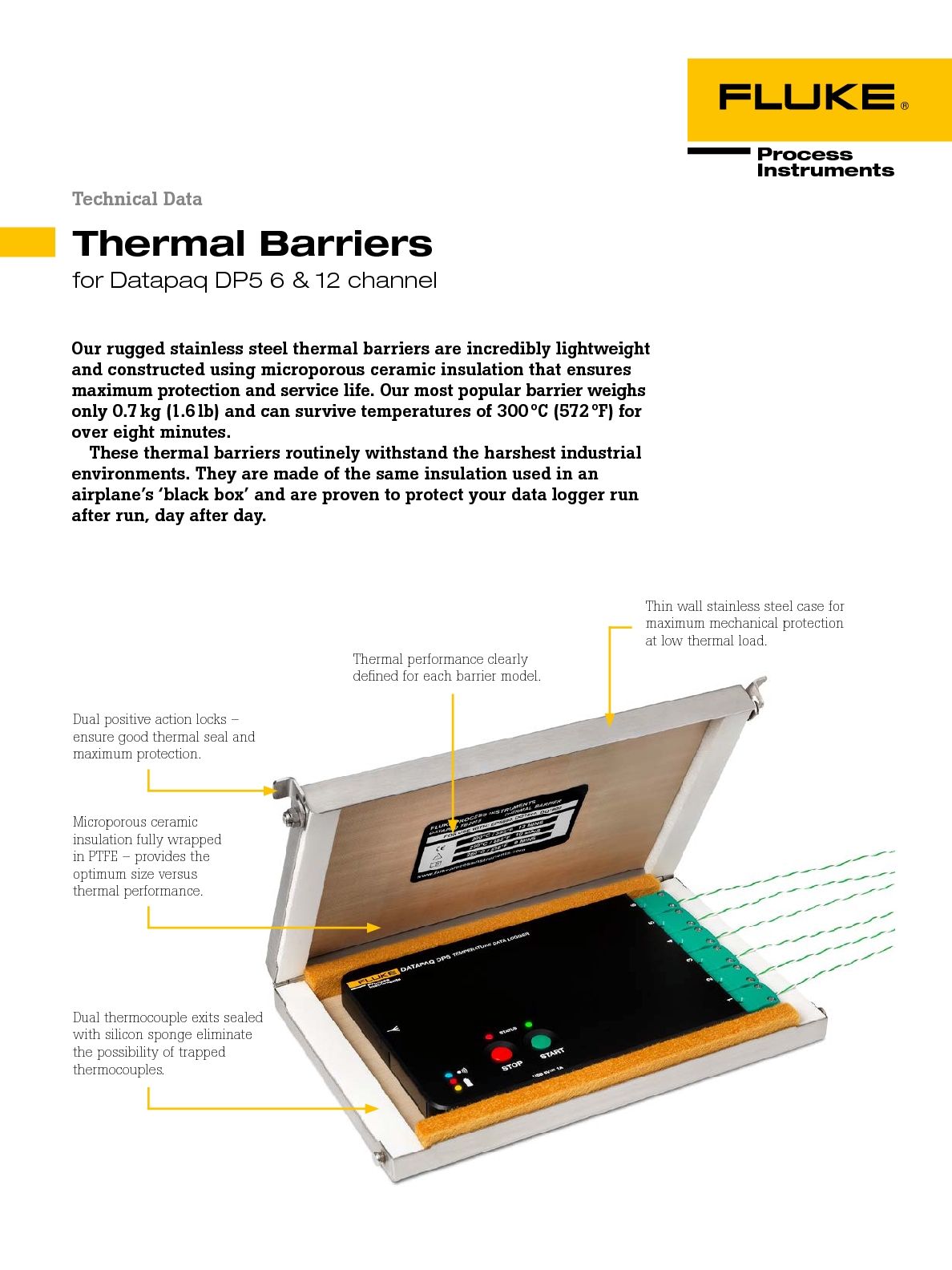

[열차단 배리어]

​DP5 데이터 로거를 고온으로부터 보호하는 열차단 배리어입니다.

- 35년 전통의 열 보호 솔루션 (최대 1200℃) 적용

- 항공기 블랙박스와 동일한 절연기술 적용

- 미세 다공성 단열재 및 스테인리스 스틸 케이스 구성

- 데이터 로거 삽입과 분리가 쉬운 걸쇠형 잠금장치

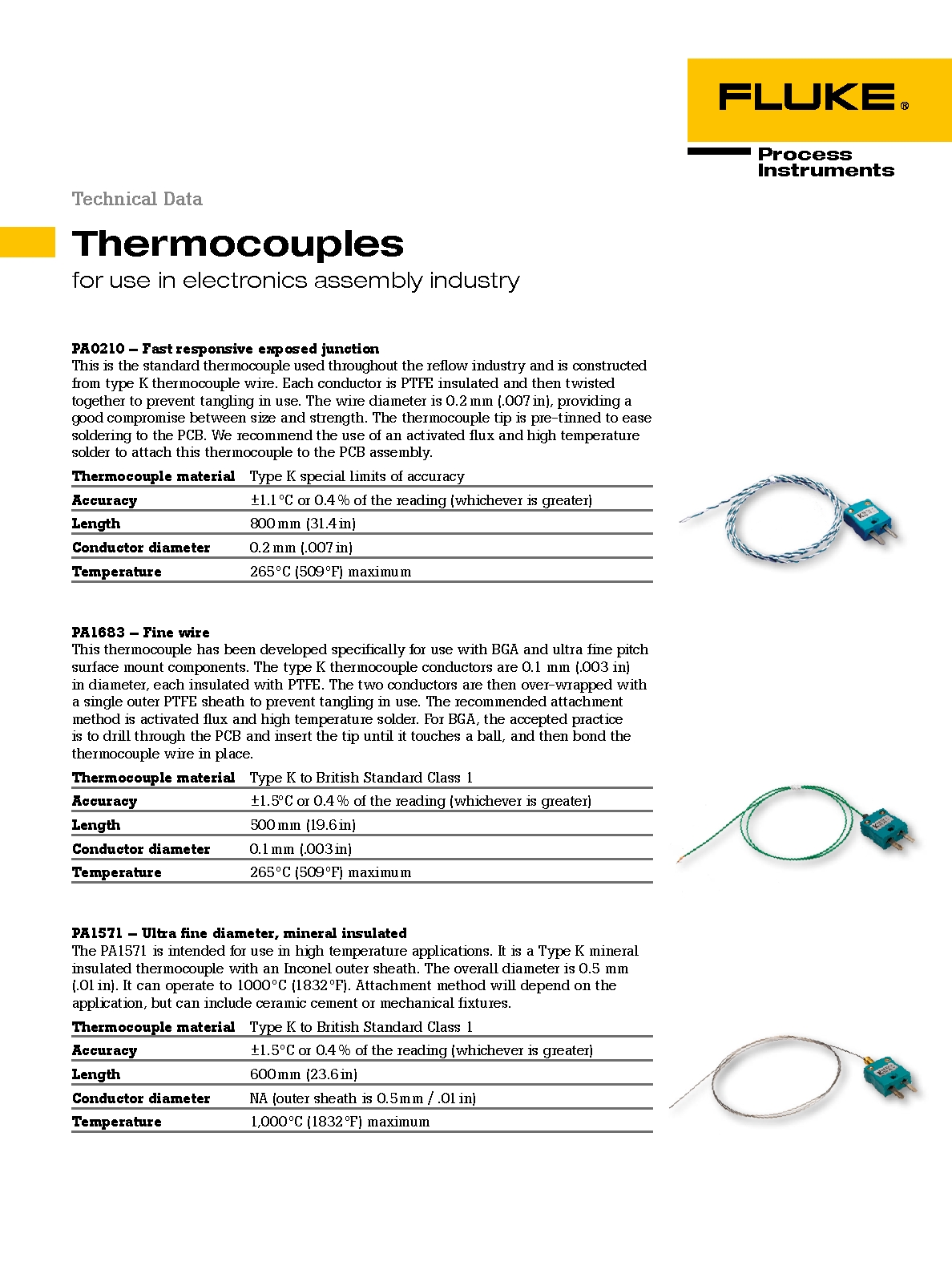

[TC: 열전대]

데이터 로거와 연결된 TC는 오븐을 통과하는 제품의 표면에 밀착되어 온도 변화를 감지합니다.

- ANSI MC 96.1 (Special Limits of Error) 준수로 정확한 데이터 제공

- 높은 내구성: 4겹, 10가닥 36 AWG (0.125mm), PTFE-금속 꼬임 케이블 제작

- K 타입 (IEC584 녹색 표준 준수)

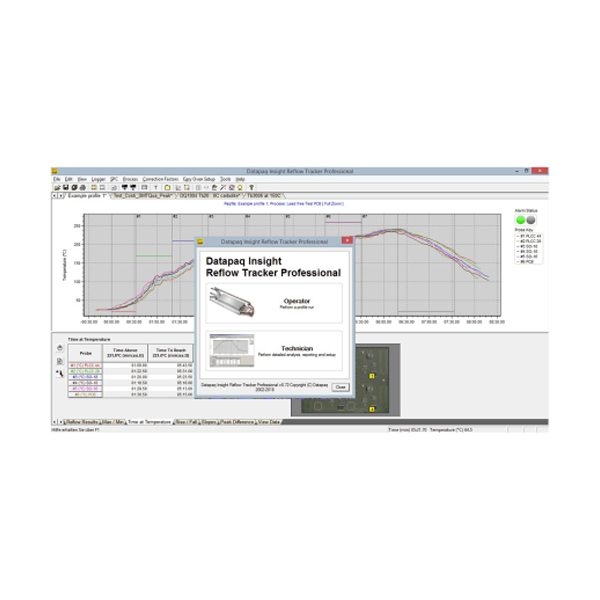

[소프트웨어: 한국어 지원]

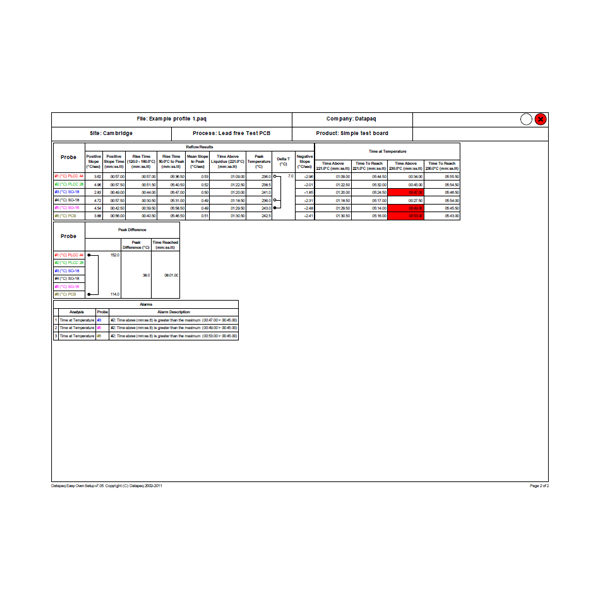

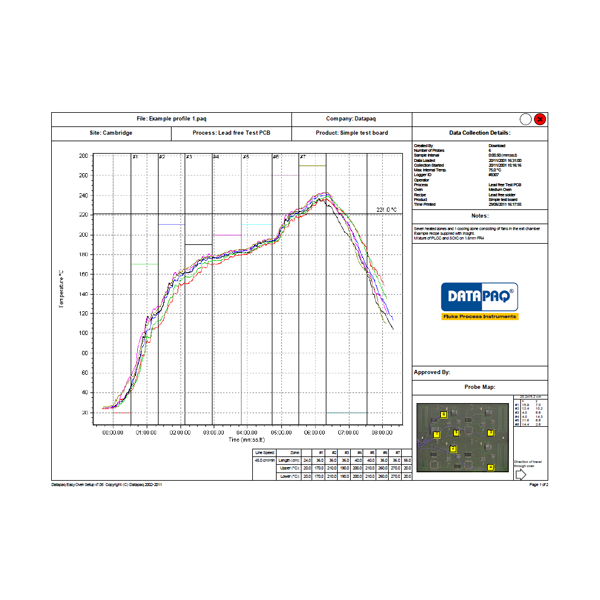

전용 운용 소프트웨어인 Insight™를 통해 데이터로거에 수집된 미가공 온도 데이터를 직관적으로 분석하며, 맞춤 보고서를 생성합니다.

- 프로페셔널: 스탠다드 버전 + 서베이어를 사용한 공정 안정성 모니터링 기능

- 스탠다드: 베이직 버전 + 프로파일 예측과 제조법 계산 기능

납땜 공정을 최적화하고, 다중 프로파일을 중첩시켜 서로 비교할 수 있습니다.

- 베이직: 일반적인 웨이브·납땜 공정의 온도 데이터를 1개의 화면에 직관적으로 표시

추가적인 분석 도구로 심층적인 데이터 분석이 가능합니다.





**상세 사양은 카탈로그 참조
