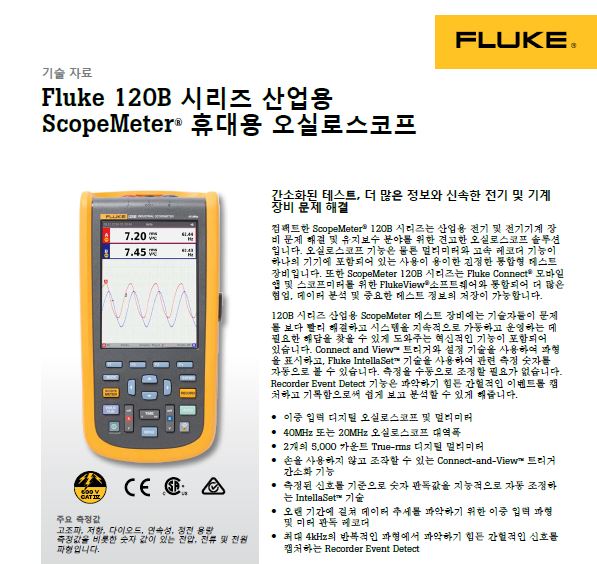

제품 비교 차트

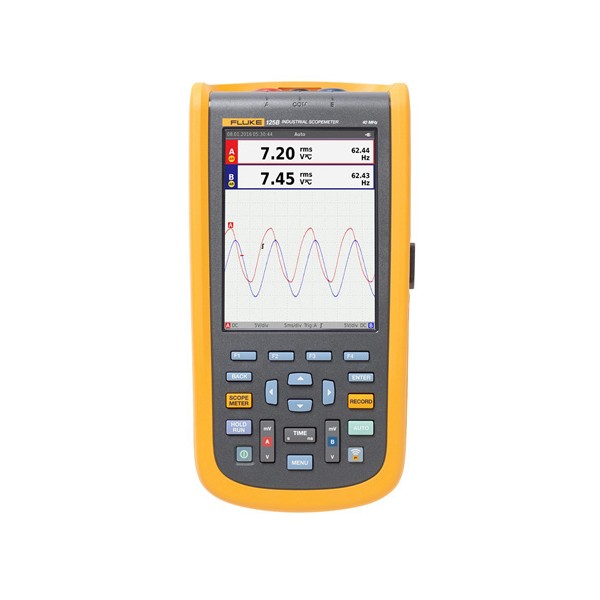

Fluke 123B

Fluke 124B

Fluke 125B

기능

모든 기능을 갖춘 이중 입력 스코프 및 미터

•

•

•

오실로스코프 대역폭 MHz

="20"

="40"

="40"

미터 및 스코프 레코더

•

•

•

스코프 커서 측정

•

•

전력 및 고조파 측정

•

Bushealth

•

포함된 액세서리

10:1 전압 프로브

•

•

i400S AC 전류 클램프

•

오실로스코프 모드

수직

주파수 응답 - DC 커플링 방식

프로브와 테스트 리드가 없는 경우(BB120 포함)

123B: DC ~ 20MHz(-3dB)
124B 및 125B: DC ~ 40MHz(-3dB)

STL120-IV 1:1 차폐형 테스트 리드가 있는 경우

DC ~ 12.5MHz(-3dB)/DC ~ 20MHz(-6dB)

VP41 10:1 프로브가 있는 경우

123B: DC ~ 20MHz(-3dB)
124B 및 125B: DC ~ 40MHz(-3dB)

주파수 응답 - AC 커플링 방식(롤오프의 경우)

프로브와 테스트 리드가 없는 경우

< 10Hz(-3dB)

STL120-IV 1:1 차폐형 테스트 리드가 있는 경우

< 10Hz(-3dB)

VP41 10:1 프로브가 있는 경우

< 10Hz(-3dB)

상승 시간, 프로브 및
테스트 리드 제외

123B < 17.5ns
124B 및 125B < 8.75ns

입력 임피던스

프로브와 테스트 리드가 없는 경우

1MΩ//20pF

BB120가 있는 경우

1MΩ//24pF

STL120-IV 1:1 차폐형 테스트 리드가 있는 경우

1MΩ//230pF

VP41 10:1 프로브가 있는 경우

5MΩ//15.5pF

감도

5mV ~ 200V/div

아날로그 대역폭 리미터

10kHz

디스플레이 모드

A, -A, B, -B

최대 입력 전압 A 및 B

테스트 리드 또는 VP41 프로브를 직접 사용

600Vrms Cat IV, 750Vrms 최대 전압

BB120가 있는 경우

600Vrms

최대 부동 전압, 단자부터 접지까지

600Vrms Cat IV, 750Vrms 최대 400Hz

수평

스코프 모드

정상, 단일, 롤

범위(공칭)

등가 샘플링

123B: 20ns ~ 500ns/div,

124B 및 125B: 10ns ~ 500ns/div

실시간 샘플링

1μs ~ 5s/div

단일(실시간)

1μs ~ 5s/div

롤(실시간)

1s ~ 60s/div

샘플링 속도(양쪽 채널에 동시에)

등가 샘플링(반복적 신호)

최대 4GS/s

실시간 샘플링 1μs ~ 60s/div

40MS/s

트리거

화면 업데이트

자동 실행, 트리거 시

소스

A, B

감도 A와 B

기준: DC ~ 5MHz

0.5개 분할 또는 5mV

기준: 40MHz

123B: 4개 분할

124B 및 125B: 1.5개 분할

기준: 60MHz

123B: 해당 없음

124B 및 125B: 4개 분할

기울기

양극, 음극

고급 스코프 기능

디스플레이 모드

정상

최대 25ns의 글리치를 캡처하고 아날로그 같은 지속적인 파형을 표시합니다.

원활함

파형에서 발생하는 노이즈를 억제합니다.

글리치 오프

샘플 간에 글리치를 캡처하지 않습니다.

인벨로프

시간의 경과에 따라 파형의 최소값과 최대값을 기록하고 표시합니다.

자동 설정(Connect-and-View™)

진폭, 시간 기준, 트리거 레벨, 트리거 갭 및 홀드 오프를 완전 자동으로 지속적으로 조정합니다. 진폭, 시간 기준 또는 트리거 레벨을 사용자가 조정하여 수동으로 덮어씁니다.

이중 입력 미터

모든 측정의 정확도는 18°C ~ 28°C 범위에서 ±(판독값의 % + 카운트 수) 이내입니다.

18°C 미만이거나 28°C를 초과하는 각 C에 0.1x(비정확도)를 추가합니다. 10:1 프로브로 전압을 측정할 때에는 +1%의 프로브 불확도를 추가합니다. 화면에 파형 기간이 둘 이상 표시되어야 합니다.

입력 A 및 입력 B

DC 전압(VDC)

범위

500mV, 5V, 50V, 500V, 750V

정확도

±(0.5% + 5카운트)

공통 모드 거부율(CMRR)

> 100dB(dc), > 60dB(50Hz, 60Hz 또는 400Hz)

풀 스케일 판독값

5000카운트

True-RMS 전압(V ac 및 V ac+dc)

범위

500mV, 5V, 50V, 500V, 750V

5% ~ 100% 범위에 대한 정확도(DC 커플링 방식)

DC ~ 60Hz(V ac+dc)

±(1% + 10카운트)

1Hz ~ 60Hz(V ac)

±(1% + 10카운트)

5% ~ 100% 범위에 대한 정확도(AC 또는 DC 커플링 방식)

60Hz ~ 20kHz

±(2.5% + 15카운트)

DC 거부(VAC만 해당)

> 50dB

공통 모드 거부율(CMRR)

> 100dB(dc)

> 60dB(50Hz, 60Hz, 400Hz)

풀 스케일 판독값

5000카운트, 판독은 모든 신호 파고율에 무관합니다.

피크

모드

최대 피크, 최소 피크, 또는 피크-피크

범위

500mV, 5V, 50V, 500V, 2200V

정확도

정확도 최대 피크 또는 최소 피크

전체 스케일의 5%

정확도 피크-피크

전체 스케일의 10%

풀 스케일 판독값

500카운트

주파수(Hz)

범위

123B: 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz,1MHz, 10MHz, 50MHz

124B 및 125B: 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz,1MHz, 10MHz, 70MHz

주파수 범위

연속 자동 설정에서 15Hz(1Hz) ~ 50MHz

정확도(1Hz ~ 1MHz)

±(0.5% + 2카운트)

풀 스케일 판독값

10,000카운트

RPM

최대 판독값

50.00kRPM

정확도

±(0.5% + 2카운트)

작동 사이클(PULSE)

범위

2% ~ 98%

주파수 범위

연속 자동 설정에서 15Hz(1Hz) ~ 30MHz

펄스 폭(PULSE)

주파수 범위

연속 자동 설정에서 15Hz(1Hz) ~ 30MHz

풀 스케일 판독값

1000카운트

암페어(AMP)

전류 클램프가 있는 경우

범위

V dc, V ac, V ac+dc 또는 PEAK와 같음

배율

0.1mV/A, 1mV/A, 10mV/A, 100mV/A, 400mV/A, 1V/A, 10mV/mA

정확도

V dc, V ac, V ac+dc 또는 PEAK와 같음(전류 클램프 불확도 추가)

온도 프로브(선택 사항)를 사용하는 경우의 온도(TEMP)

범위

200°C/div(200°F/div)

배율

1mV/°C 및 1mV/°F

정확도

V dc와 같음(온도 프로브 불확도 추가)

데시벨(dB)

0dBV

1V

0dBm(600Ω/50Ω)

600Ω 또는 50Ω 기준 1mW

dB 기준

V dc, V ac 또는 Vac+dc

풀 스케일 판독값

1000카운트

파고율(CREST)

범위

1 ~ 10

풀 스케일 판독값

90카운트

상

모드

A ~ B, B ~ A

범위

0 ~ 359도

분해능

1도

전력(125B만 해당)

구성

1상/3상 3도체 균형 부하(3상: 기본 요소만 해당, 자동 설정 모드만)

역률(PF)

와트와 VA 범위 간 비율 - 0.00~1.00

와트

입력 A(볼트)와 입력 B(암페어)의 해당 샘플을 곱한 RMS 판독값

풀 스케일 판독값

999카운트

VA

Vrms x Arms

풀 스케일 판독값

999카운트

VA 상대값(var)

[S][208]^="2"[S][210]^="2"[S][212]

풀 스케일 판독값

999카운트

Vpwm

용도

모터 드라이브 인버터 출력처럼 펄스 폭 변조 신호에서 측정

원리

기본 주파수의 모든 기간에서 샘플 평균값을 기준으로 한 유효 전압이 판독값에 나타납니다.

정확도

사인파 신호에 대한 Vrms로 표시

입력 A ~ 공통

옴(Ω)

범위

123B 및 124B

500Ω , 5kΩ, 50kΩ, 500kΩ, 5MΩ, 30MΩ

125B

50Ω, 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 30MΩ

정확도

±(0.6% + 5카운트) 50Ω ±(2% + 20카운트)

풀 스케일 판독값

50Ω~5MΩ - 5000카운트, 30MΩ - 3000카운트

측정 전류

0.5mA~50nA, 범위 증가에 따라 감소

개방 회로 전압

< 4V

연속성(Cont)

신호음

50Ω 범위에서 < (30Ω ± 5Ω)

측정 전류

0.5mA

단락 감지

≥ 1ms

다이오드

측정 전압

기준: 0.5mA

> 2.8V

기준: 개방 회로

< 4V

측정 전류

0.5mA

극성

+ 입력 A 기준, - COM 기준

정전 용량(CAP)

범위

50nF, 500nF, 5μF, 50μF, 500μF

풀 스케일 판독값

5000카운트

측정 전류

500nA ~ 0.5mA, 범위 증가에 따라 증가

고급 미터 기능

영점 설정

실제값을 기준으로 설정

AutoHold(A 기준)

안정적인 측정 결과를 캡처하여 고정합니다. 안정되었을 때 경고음이 울립니다. AutoHold는 주 미터 판독값에서 작용하며 임계값은 AC 신호의 경우 1Vpp이고 DC 신호의 경우 100mV입니다.

고정 소수점

감쇠 키를 사용하여 활성화합니다.

커서 판독(124B 및 125B)

소스

A, B

단일 수직선

평균, 최소 및 최대 판독값

평균, 최소, 최대 및 판독을 시작한 이후의 시간(롤 모드에서, 보류 상태의 기기)

최소, 최대 및 판독을 시작한 이후의 시간(레코더 모드에서, 보류 상태의 기기)

전력 품질 모드에서의 고조파 값.

이중 수직선

피크-피크, 시간 거리와 역방향 시간 거리 판독

평균, 최소, 최대 및 시간 거리 판독(롤 모드에서, 보류 상태의 기기)

이중 수평선

고, 저 및 피크-피크 판독

상승 또는 하강 시간

전이 시간, 0% 레벨 및 100% 레벨 판독(수동 또는 자동 레벨 지정, 자동 레벨 지정은
단일 채널 모드에서만 가능)

정확도

오실로스코프 정확도와 같음

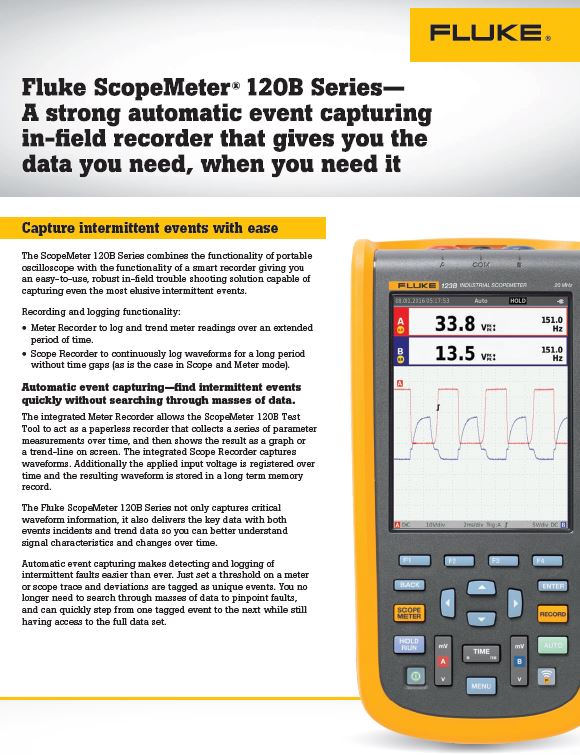

레코더

레코더는 미터 레코더 모드에서 미터 판독값을 캡처하거나 스코프 레코더 모드에서 파형 샘플을 연속적으로 캡처합니다. 정보는 내부 메모리나 옵션의 SD 카드(125B 또는 124B만 해당)에 저장됩니다.

결과는 시간의 경과에 따른 미터 측정의 최소값과 최대값의 그래프를 나타내는 차트 레코더 디스플레이로 표시되거나 모든 캡처된 샘플의 좌표를 나타내는 파형 레코더 디스플레이로 표시됩니다.

계측 수치

측정 속도

최대 초당 2회 측정

레코드 크기(최소, 최대, 평균)

1채널에 대해 2M 판독

기록 시간 범위

2주

최대 이벤트 수

="1024"

파형 기록

최대 샘플링 속도

초당 400K 샘플

크기(내부 메모리)

400M 샘플 레코딩 시간

시간축(내부 메모리)

500μs/div에서 15분
20ms/div에서 11시간

레코드 크기(SD 카드)

1.5G 샘플

레코딩 시간축(SD 카드)

500μs/div에서 11시간
20ms/div에서 14일

최대 이벤트 수

="64"

전력 품질(125B만 해당)

판독값

Watt, VA, var, PF, DPF, Hz

Watt, VA, var 범위(자동)

250W ~ 250MW, 625MW, 1.56GW

선택 시: 총계(%r)

±(2% + 6카운트)

선택 시: 기본(% f)

±(4% + 4 카운트)

DPF

0.00 ~ 1.00

PF

0.00 ~ 1.00, ±0.04

주파수 범위

10.0Hz ~ 15.0kHz 및 40.0Hz ~ 70.0Hz

고조파 수

DC ~ 51

판독값/커서 판독값
(기본 40Hz ~ 70Hz)

Vrms/Arms/Watt

기본의 각 고조파를 개별 판독값에 대해 선택할 수 있음

기본, 위상 각도 및 K 계수의 주파수 포함(암페어 및 와트 단위)

BusHealth 테스터(Fluke 125B만 해당)

유형

하위 유형

프로토콜

AS-i

NEN-EN50295

CAN

ISO-11898

Interbus S

RS-422

EIA-422

Modbus

RS-232

RS-232/EIA-232

RS-485

RS-485/EIA-485

Foundation fieldbus

H1

61158 type 1, 31.25kBit

Profibus

DP

EIA-485

PA

61158 유형 1

기타

디스플레이

유형

5.7인치 컬러 활성 매트릭스 TFT

분해능

640 x 480픽셀

파형 디스플레이

수직

40픽셀에서 10개 분할

수평

40픽셀에서 12개 분할

전원

외부

전원 어댑터 BC430 사용

입력 전압

10V DC ~ 21V DC

전력 소비량

5W 일반

입력 커넥터

5mm 잭

내부

배터리 팩 BP290 사용

배터리 전원

재충전 가능한 리튬 이온 10.8V

작동 시간

백라이트 밝기를 50%로 했을 때 7시간

충전 시간

테스트 장비를 껐을 때 4시간, 테스트 장비를 켰을 때 7시간

허용되는 주변 온도

충전 중 0~40°C(32~104°F)

메모리

내부 메모리에 데이터 세트 20개 저장 가능(화면 파형 및 설정)

옵션 SD 카드가 있는 마이크로 SD 카드 슬롯(최대 크기 32GB)

공학적

크기

259 x 132 x 55mm
(10.2 x 5.2 x 12.4인치)

중량

1.4kg(3.2lb), 배터리 팩 포함

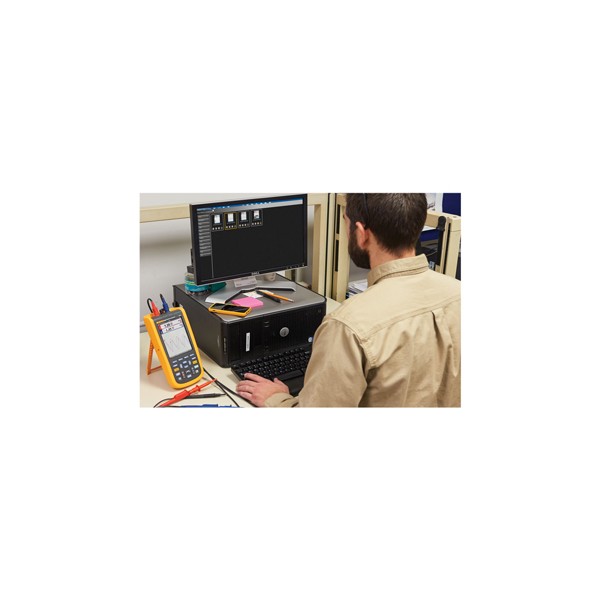

인터페이스

광 절연식

화면 복사본(비트맵), 설정 및 데이터 전송

USB에서 PC/노트북으로

OC4USB 광 절연식 USB 어댑터/케이블, (옵션), Windows®용 FlukeView® 소프트웨어 사용

WiFi 어댑터(옵션)

화면 복사본(비트맵), 설정 및 데이터를 PC/랩톱, 태블릿, 스마트폰 등에 빠르게 전송 USB 포트가 제공되어 WiFi 동글을 부착할 수 있습니다. 안전상의 이유로 케이블이 있는 USB 포트는 사용하면 안 됩니다.

환경

환경

MIL-PRF-28800F, Class 2

온도

배터리 작동

0 ~ 40 °C(32 ~ 104 °F)

전원 어댑터 작동

0 ~ 50 °C(32 ~ 122 °F)

보관

-20 ~ 60 °C(-4 ~ 140 °F)

습도(작동)

기준: 0~10°C(32~50°F)

비응축

기준: 10~30 °C(50~86 °F)

95%

기준: 30~40 °C(86~104 °F)

75%

기준: 40~50 °C(104~122 °F)

45%

보관

기준: -20~60 °C(-4~140 °F)

비응축

고도

3km(10,000피트)에서 작동

CAT III 600V

2km(6,600피트)에서 작동

CAT IV 600V

보관

12km(40,000피트)

EMC 전자기 호환성

국제

EN 61326-1: 산업용 CISPR 11: Group 1, Class A

대한민국(KCC)

Class A 장비(산업용 방송/통신 장비)

미국(FCC)

47 CFR 15 subpart B. 이 제품은 15.103항에 따라 예외 장치로 간주됨

어댑터를 통한 무선 기능

주파수 범위

2412MHz ~ 2462MHz

출력 전압

< 100mW

외함 보호

IP51, 참조: EN/IEC60529

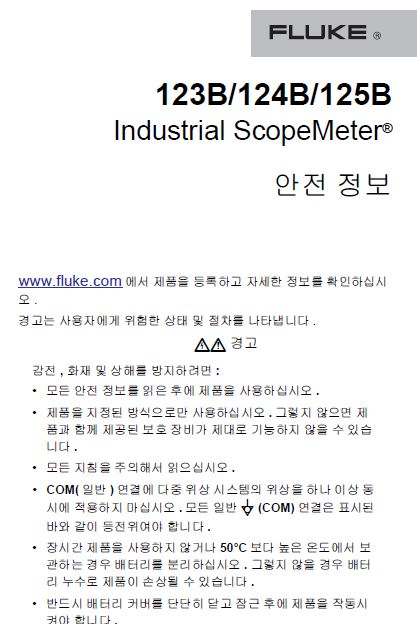

안전

일반

IEC 61010-1: 오염도 2

측정

IEC 61010-2-033: CAT IV 600V/CAT III 750V

최대 입력 전압 입력 A 및 B

직접 입력 또는 리드 사용

저감 시 600Vrms CAT IV

바나나 대 BNC 어댑터 BB120이 있는 경우

저감 시 600Vrms

단자로부터 접지까지의 최대 부동 전압

600Vrms Cat IV, 750Vrms 최대 400Hz
