스코프미터 200MHz, 2Ch + DMM > 오실로스코프

스코프미터 200MHz, 2Ch + DMM 요약정보 및 구매

MODEL : FLUKE-190-202-III

제품문의

브랜드	FLUKE
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	무료배송 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품

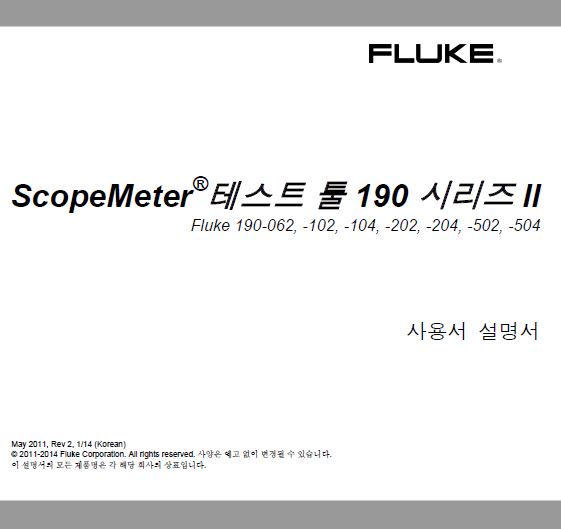

제품 자료
구매후기(0)
배송 및 교환

제품 정보

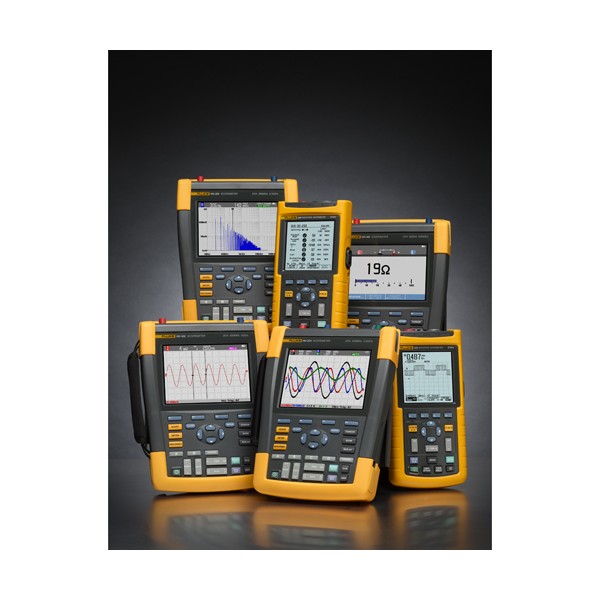

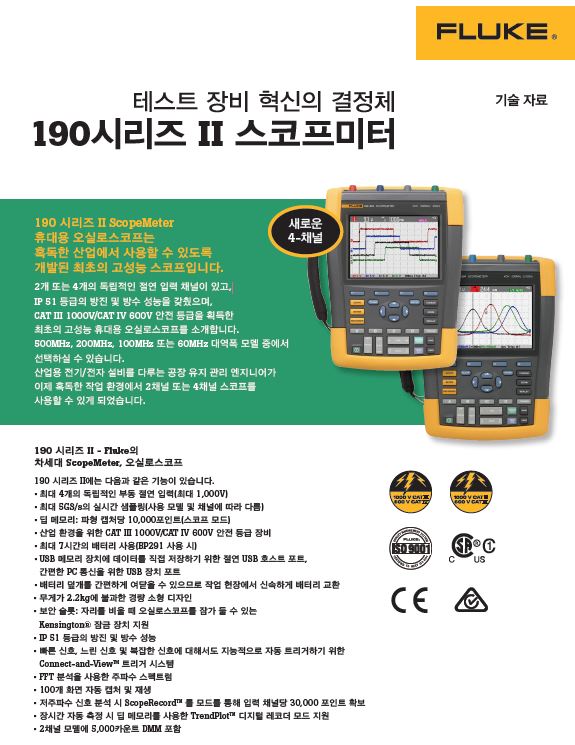

Fluke 190 시리즈 II -- Scopemeter® 테스트 도구 혁신을 위한 20년 간의 노력

첫 번째 2 채널 및 4 채널 휴대용 스코프가 CAT III 1000V / CAT IV 600V 안전 등급을 획득한 것 처럼, Fluke ScopeMeter® 190 시리즈 II에 전례 없는 수준의 성능, 견고성 및 이동성을 결합하였습니다. 60MHz, 100MHz, 200MHz, 500MHz 대역폭 모델 중 선택 가능합니다. 최대 5GS/s의 실시간 샘플링 속도와 200ps의 해상도로 노이즈 및 기타 장애 요인을 캡처할 수 있습니다. 모든 모델에 채널당 10,000개의 샘플을 저장할 수 있는 대용량 메모리가 장착되어 있으므로 파형의 매우 작은 부분까지 상세하게 검사할 수 있습니다. 그리고 모든 모델은 먼지, 물방울, 습도 그리고 큰 온도 변화에도 견딜 수 있는 IP-51 등급을 획득하였습니다. Fluke ScopeMeter 테스트 도구는 휴대용 배터리로 작동되며, 현장 서비스 전문가의 요구에 맞게 설계되었습니다.

2채널 및 4채널 CAT IV 등급 Fluke ScopeMeter 190 시리즈 II를 활용하여 더 많이 보고 더 많은 문제를 해결합니다

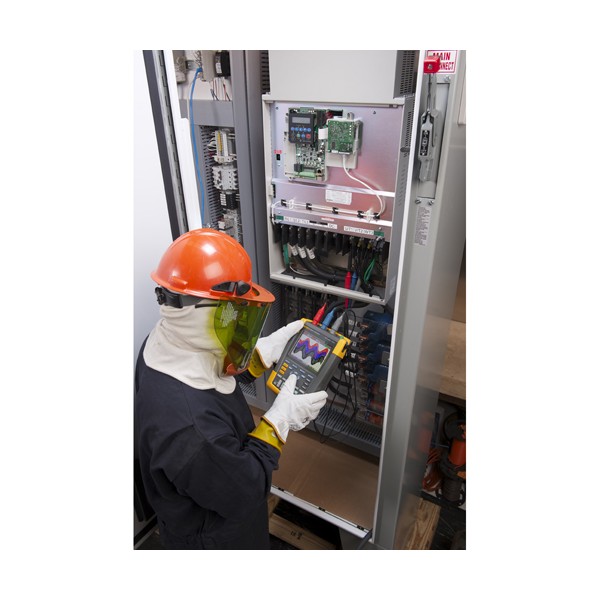

Fluke ScopeMeter 190 시리즈 II는 벤치 오실로스코프의 높은 성능에 최상의 안전 등급과 견고한 이동성을 결합하였습니다. 공장 유지 보수 엔지니어 및 기술자용으로 설계된, 강력한 ScopeMeter 테스트 도구들은 마이크로 전자 공학부터 전력 전자 응용분야에 이르기까지 모든 것을 테스트하기 위해 가혹하고, 더럽고 위험한 산업환경에서 사용할 수 있습니다.

190 시리즈 II는 고객이 모든 문제 해결 작업을 착수할 수 있게 해드리는 하나의 테스트 도구입니다. 이러한 도구들은 멀티미터, TrendPlot™ 및 ScopeRecord™ 롤 페이퍼 리스 레코더 모드 및 Connect-and-View™ 트리거링으로 작동하는 헨드 프리 와 다음과 같은 기능을 갖추고 있습니다.

• 전기적으로 절연된 2 또는 4개의 입력단자

• CAT III 1000V/CAT IV 600V 안전 등급

• 60MHz, 100MHz, 200MHz, 500MHz 대역폭 모델 중 선택

• 최대 5GS/s의 빠른 샘플링 속도 및 최대 200ps의 해상도(모델 및 사용 채널에 따라 다름)

• 대용량 메모리: 채널 파형 캡쳐당 10,000개의 샘플, 상세한 줌 기능을 사용할 수 있습니다

• 2채널 모델 중 전용 5,000 카운트 디지털 멀티미터

• Scope BNC 입력으로 4개의 미터 측정 - 4채널 모델

• Connect-and-View 연속 자동 트리거, 싱글 샷, 펄스 폭 및 비디오 트리거링

• ScopeRecord 롤 모드, 최대 48시간 까지 파형 샘플 데이터 캡쳐

• TrendPlot, 최대 22일 까지 트랜드 측정 판독

• 전력(Vpwm, VA, W, PF) 및 시간(mAs, V/s, w/s), 고급 자동 측정

• 가혹한 환경에도 문제없는 IP-51 등급의 방진 방수 성능

• 메모리 장치 및 PC 연결용 절연 USB 포트

• 장시간 사용 할 수 있는 Li-Ion 배터리

• 190-X04, 4채널 모델 - 최대 7시간(BP291 표준 배터리 팩 포함)

• 190-XX2, 2채널 모델 - 최대 4시간(BP290 표준 배터리 팩 포함) 혹은 옵션으로 BP291 • 배터리 팩 사용 시 최대 8시간

• 옵션 외부 배터리 충전기 EBC290을 사용하여 여분의 배터리를 충전합니다

• 간편하게 배터리를 교체할 수 있도록 접근성이 용이한 베터리 덮개 채택

• 자리를 비우는 동안 표준 Kensington® 락을 사용하여 오실로스코프를 줄로 매어 잠그는 용도에 사용하는 편리한 슬롯

CAT IV 안전 등급에 플러스 4배의 진단 능력을 확보하십시오

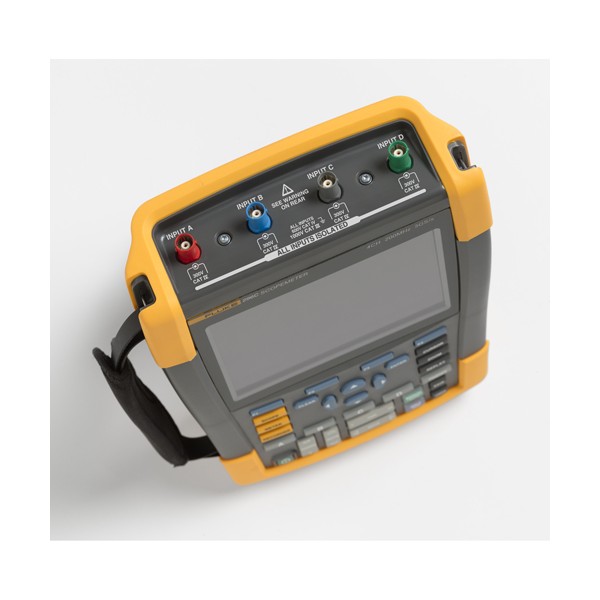

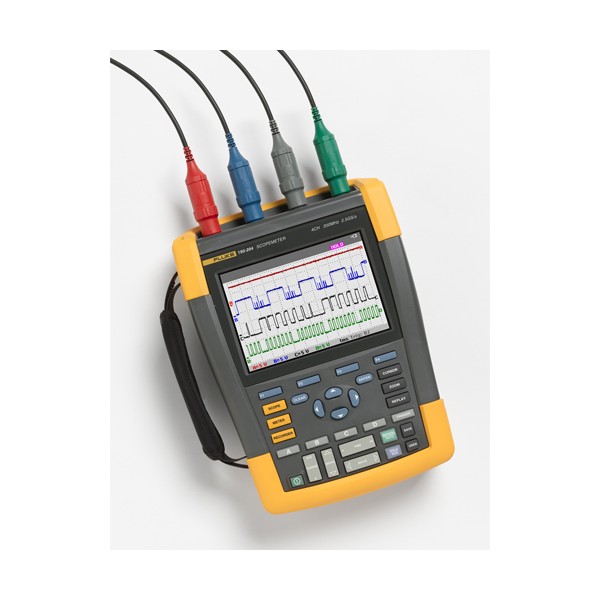

새로운 Fluke ScopeMeter 190 시리즈 II 휴대용 스코프는 이중으로 절연된 2개 채널 및 4개 채널 부동 오실로스코프이며, CAT III 1000V/CAT IV 600V 환경에 적합한 안전등급을 획득하였습니다.

	산업 시스템용 3차원 테스트 다음 내용을 포함한 문제의 범위를 찾으려면 입력 신호, 출력 피드백 루프 또는 안전 연동을 동시에 검사합니다: • 회로 전압/전류 과부하 • 신호 타이밍 측정 및 동기화 문제 • 감쇠/입력 임피던스 불일치 • 신호 변동/드리프트


	VSD, 전원 인버터 및 컨버터 진단용 3상 테스트 • 3상 전원 입력에서 고조파, 과도 전류, 부하 테스트 • 잘못된 IGBT 게이트 또는 필터 회로용 DC-AC 컨버터의 문 • 제 해결 • 반사 및 과도 전류 또는 전압 불균형에 대한 PWM 출력 테스트


	mv에서 kV까지 안전 측정 mV에서 kV까지 광범위한 응용 범위를 커버하는 표준 프로브를 사용하여 초소형 전자장치에서 중부하 고전압 전기장치에 이르기까지 측정이 가능합니다. 독립형 절연 입력은 고객이 별도로 마련된 지면 참조와 혼합한 회로에서 측정을 가능하게 함으로써 지면 합선 사고의 위험을 제거합니다. 시장에서 오직 IP-51 등급만이 가장 가혹한 환경을 견딜 수 있습니다. mV에서 kV까지 광범위한 응용 범위를 커버하는 표준 프로브를 사용하여 초소형 전자장치에서 중부하 고전압 전기장치에 이르기까지 측정이 가능합니다. 독립형 절연 입력은 고객이 별도로 마련된 지면 참조와 혼합한 회로에서 측정을 가능하게 함으로써 지면 합선 사고의 위험을 제거합니다.

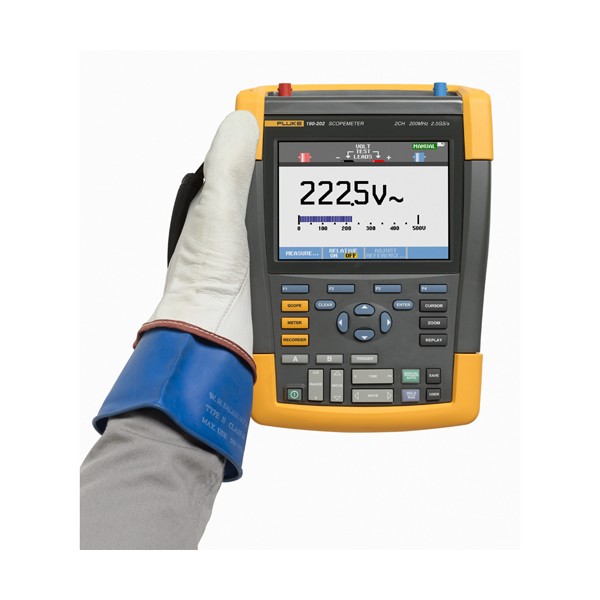

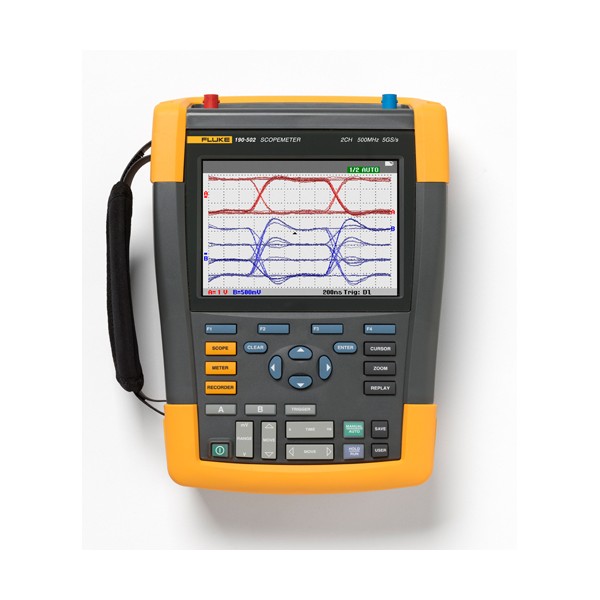

	신속하고 편리하게 정확한 측정을 수행하는 내장형 멀티미터입니다. 절연된 2중 입력 스코프 및 전용 디지털 멀티미터가 동봉된 내장형 디지털 멀티미터 190 시리즈 II 2채널 모델입니다. 편리하게 파형 분석에서 내장된 5,000 카운트 디지털 멀티미터를 사용하는 정밀한 멀티미터 측정으로 전환할 수 있습니다. 측정 기능에는 Vdc,Vac,Vac+dc, 저항, 지속성 및 다이오드 테스트가 포합됩니다. 적절한 분로기, 프로브 또는 어댑터를 사용하여 광범위한 배율로 전류 및 온도를 측정할 수 있습니다. Fluke-190-X04, 4채널 모델은 4채널 scope BNC 입력을 통해 4번의 미터 측정을 조합합니다.

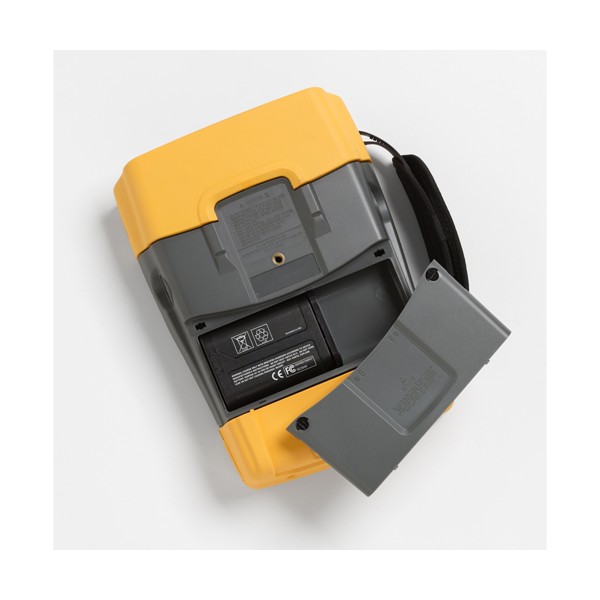

	한번 충전으로 종일 근무를 할 수 있습니다. 새로운 고성능 배터리는 리튬 이온 기술을 활용하여 4채널 모드의 경우 최대 7시간 지속되고, 2채널 모드의 경우 최대 4시간 지속됩니다. 배터리 덮개에 접근이 용이하여 신속하게 배터리를 교환할 수 있습니다.

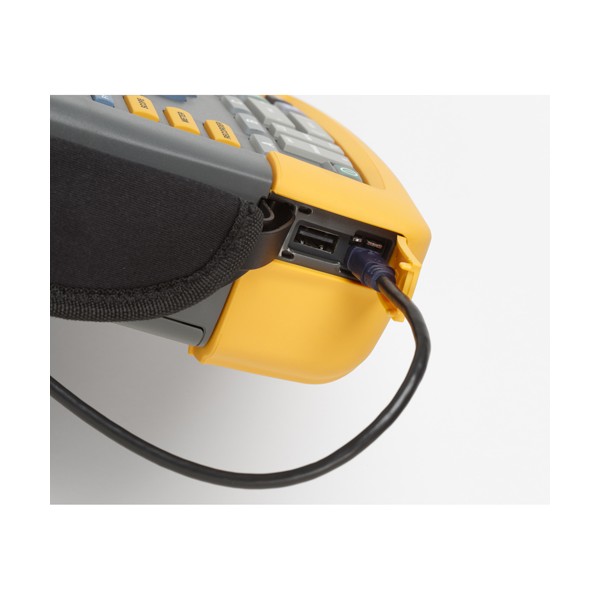

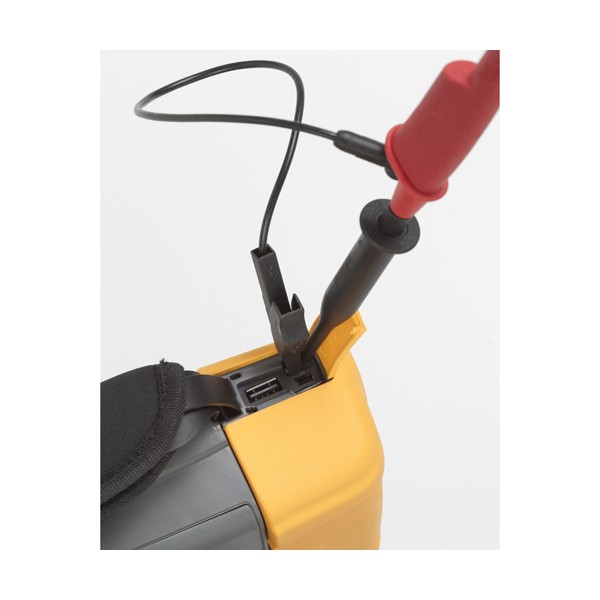

	새로운 USB 연결로 쉽게 파형을 캡쳐하고 공유합니다. 측정 입력 회로에서 전기적으로 절연된 2개의 USB 포트는 PC 또는 USB 메모리 장치에 손쉬운 USB 연결을 제공합니다. USB 메모리 장치에 무제한의 파형, 화면 캡쳐 또는 도구 설정을 저장합니다. 중요한 측정 데이터를 전송 및 보관하려면 Windows용 FlukeView 소프트웨어를 사용하여 PC의 USB 인터페이스에 연결합니다.

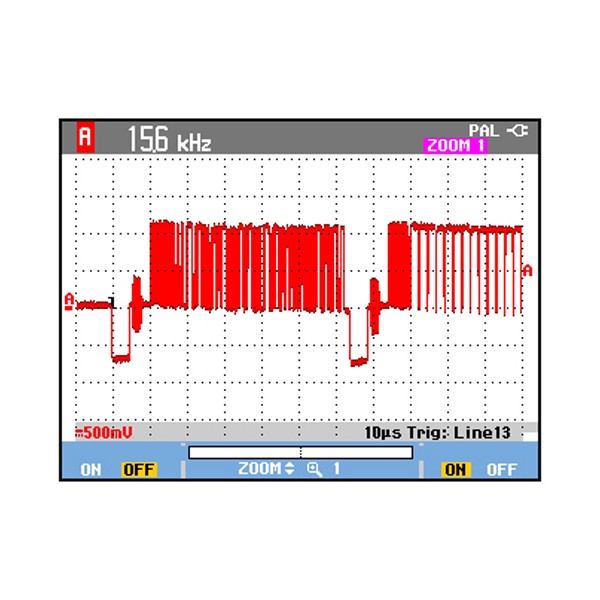

	Connect-and-View™ 트리거링으로 즉석에서 안정적인 디스플레이를 봅니다. Connect-and-View™는 신호 패턴을 인식하여 자동으로 올바른 트리거링을 설정합니다. 버튼을 만지지 않아도 모터 드라이브 및 제어 신호를 포함하여 거의 모든 신호를 안정적이고 신뢰할 수 있게 반복적으로 디스플레이할 수 있습니다. 여러 개의 테스트 지점 연속 측정을 촉진합니다.


	ScopeRecord™으로 고해상도 파형을 최대 48시간 까지 기록합니다 ScopeRecord 메모리는 채널당 30,000 데이터 포인트를 저장하며, 간헐적이고 빠른 글리치를 캡쳐합니다. (향후 분석을 위해 두 세트의 다중 채널 기록을 저장할 수 있습니다.) • 모션 프로파일, UPS, 전원 공급 및 모터 시동과 같은 이벤트를 저장합니다. • 트리거 시 중지 모드에서는 ScopeMeter 시리즈 II가 자동으로 정전을 인식하고 직전의 파형 데이터를 저장합니다. • 파형 줌(최대 100배)으로 개별 전원 사이클과 같은 작은 세부사항을 볼 수 있습니다.


	간헐적인 고장을 찾기 위해 TrendPlot™ 페이퍼리스 레코더로 최대 22일 까지 기록할 수 있습니다. 간헐적 고장은 연결 불량, 먼지, 이물질, 부식 또는 단순히 배선/커넥터의 결함으로 발생할 수 있습니다. 정전, 전압 강하 또는 모터의 기동 및 정지 때문에도 장비가 정지할 수 있습니다. Fluke ScopeMeter 테스트 도구의 TrendPlot 기능은 이러한 고장을 찾는 일을 다음과 같은 작업을 통해 도와 드립니다. • 최대 22일 동안 최소/최대 피크 값 및 평균을 경시적으로 기록 • 모든 입력에 대해 전압, 전류, 온도, 주파수 및 위상의 임의의 조합을 기록(결함을 정확하게 파악하기 위해 날짜 및 시간 스탬프 추가)

· 제품 사양

사양
대역폭	Fluke 190-504: 500 MHz Fluke 190-204: 200 MHz Fluke 190-202: 200 MHz Fluke 190-104: 100 MHz Fluke 190-102: 100 MHz Fluke 190-062: 60 MHz
채널 수	Fluke 190-504: 500 MHz: 4채널 Fluke 190-204: 200 MHz: 4채널 Fluke 190-202: 200 MHz: 2채널 Fluke 190-104: 100 MHz: 4채널 Fluke 190-102: 100 MHz: 2채널 Fluke 190-062: 60 MHz: 2채널
실시간 샘플 등급	Fluke 190-504: 5 GS/s Fluke 190-204: 2.5 GS/s Fluke 190-202: 2.5 GS/s Fluke 190-104:1.25 GS/s Fluke 190-102: 1.25 GS/s Fluke 190-062: 625 MS/s
입력	Fluke 190-X04: 스코프 및 미터기 측정에 대한 4x BNC 입력 Fluke 190-X02:2x BNC 입력 플러스 1x DMM 입력
독립적으로 부동 절연 입력	입력, 참조 및 접지 사이에 최대 1000 V CAT III/600 V CAT IV
시간축 범위	1 ns/div~4s/div(190-504, 500 MHz 모델) 2 ns/div~4s/div(190-20X, 200 MHz 모델) 5 ns/div~4s/div (190-10X, 100 MHz 모델) 10 ns/div~4s/div (190-062, 60 MHz 모델)
입력 감도	2 mV-100 V/div 플러스 가변 감쇠
트리거 형식	Connect-and-View™, 프리런, 싱글 샷, 에지, 지연, 이중 경사, 비디오, 비디오 라인, 선택 펄스 폭, N-사이클
트리거 소스	Fluke 190-X02:[S][127]Fluke 190-X04:4x BNC 입력을 통한 S][127] 2x BNC 입력 or 외부 입력
글리치 캡처	8ns
스코프 측정	커서: 7 자동 30
최대 저장 크기	ScopeRecord 모드: 입력당 30,000 pts 스코프 모드: 입력당 10,000 pts
지속성	아날로그 오실리스코프와 같은 파형 붕괴를 부여하는 디지털 지속성
파형 비교	자동 통과/실패 테스트로 파형 참조

DMM 사양 (2채널 모델)
미터 입력 (또한 오실로스코프 모드용 외부 트리거 입력으로 사용됨)	4mm 바나나 입력 잭 사용, 스코프 입력 및 스코프 접지로부터 완전히 절연됨
최대 분해능	5000 카운트
측정	Vdc, Vac rms, Vac+dc rms, 저항, 지속성, 다이오드 테스트, 전류(클램프 또는 션트를 통해), 온도 ºC 또는 ºF (옵션 컨버터 사용)
메모리 위치	스크린 + 설정: 30개의 파형 메모리 플러스 10개의 기록 메모리 플러스 9개의 화면 복제 메모리
디스플레이	빠른 업데이트 속도를 가진 153 mm 풀 컬러 LCD

환경적 사양
작동 온도	0ºC~40ºC 배터리 포함시 0ºC~50ºC 배터리 제외시
보관 온도	-20°C~+60°C
작동 고도	CAT IV 600 V/ CAT III 1,000 V-최대 2,000 m (6666 ft) CAT III 600 V/ CAT II 1,000 V- 최대 3,000 m (10,000 ft)

안전 사양
전기 안전	1,000V CAT III/600V CAT IV (EN61010-1)

기계 및 일반 사양
크기	270 x 190 x 70 mm
중량	2.2 kg
보증	주요 장비 3년
Li-Ion 배터리	Fluke 190-XX2: BP290 (2400mAh) Fluke 190-XX4: BP291 (4800mAh)

· 제품 구성

모델 이름	설명
Fluke-190-504/S	SCC-290 키트가 들어 있는 컬러 ScopeMeter, 500MHz, 4채널 + DMM/외부 입력
Fluke-190-504	컬러 ScopeMeter, 500MHz, 4채널 + DMM/외부 입력
Fluke-190-502	컬러 ScopeMeter, 500MHz, 2채널 + DMM/외부 입력
Fluke-190-502/S	SCC-290 키트가 들어 있는 컬러 ScopeMeter, 500MHz, 2채널 + DMM/외부 입력
Fluke-190-062	컬러 ScopeMeter, 60MHz, 2채널 + DMM/외부 입력
Fluke-190-062/S	SCC-290 키트가 들어 있는 컬러 ScopeMeter, 60MHz, 2채널 + DMM/외부 입력
Fluke-190-102	컬러 ScopeMeter, 100MHz, 2채널 + DMM/외부 입력
Fluke-190-102/S	SCC-290 키트가 들어 있는 컬러 ScopeMeter, 100MHz, 2채널 + DMM/외부 입력
Fluke-190-104	컬러 ScopeMeter, 100MHz, 4채널 + DMM/외부 입력
Fluke-190-104/S	SCC-290 키트가 들어 있는 컬러 ScopeMeter, 100MHz, 4채널 + DMM/외부 입력
Fluke-190-202	컬러 ScopeMeter, 200MHz, 2채널 + DMM/외부 입력
Fluke-190-202/S	SCC-290 키트가 들어 있는 컬러 ScopeMeter, 200MHz, 2채널 + DMM/외부 입력
Fluke-190-204	컬러 ScopeMeter, 200MHz, 4채널 + DMM/외부 입력
Fluke-190-204/S	SCC-290 키트가 들어 있는 컬러 ScopeMeter, 200MHz, 4채널 + DMM/외부 입력

포함된 액세서리
2채널 모델	VPS410 전압 프로브 세트 (빨강 1개, 파랑 1개) TL175 TwistGuard™ 안전 설계 테스트 전선 세트 (빨강 및 검정) BC190 배터리 충전기/메인 어댑터 BP290 2400 mAh Li-Ion 배터리 손잡이 끈 (장비에 부착) 매는 끈 CD-Rom 형태의 다중 언어 사용자 매뉴얼 FlukeView ScopeMeterDdemo 패키지 (제한된 기능) USB 인터페이스 케이블
4채널 모델	VPS410 전압 프로브 세트 (빨강 1개, 파랑 1개) TL175 TwistGuard™ 안전 설계 테스트 전선 세트 (빨강 및 검정) BC190 배터리 충전기/메인 어댑터 BP290 4800 mAh Li-Ion 배터리 손잡이 끈 (장비에 부착) 매는 끈 CD-Rom 형태의 다중 언어 사용자 매뉴얼 FlukeView ScopeMeterDdemo 패키지 (제한된 기능) USB 인터페이스 케이블
보증	액세서리 1년
