메모리 용량

 1,000,000 이상 측정값

 키 버튼

 이 버튼을 사용하면 디스플레이, WiFi 모듈 및 데이터 기록을 활성화 및 비활성화 할 수 있습니다.

 LED

 파란색: 기록 표시

 빨간색: 알람 표시

 노란색: 배터리 충전 표시

 전력 공급

 리튬 폴리머 배터리, USB 연결로 재충전 가능

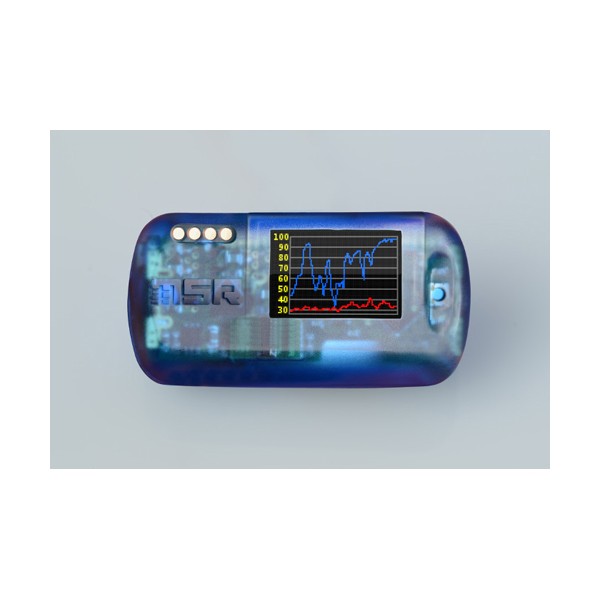

 OLED 디스플레이

 데이터 및 그래픽 차트, 해상도 96 x 64 픽셀을 표시하는 고 대비, 화려한 OLED (유기 발광 다이오드) 컬러 디스플레이.

 인터페이스

 USB, WLAN (WiFi)

 작동 조건

 온도: -20...+65 °C

 저장 조건

 온도: +5...+45 °C (배터리에 이상적인 저장 조건)

 습도: 10...95% relative humidity, non-condensing

 Standards

 MSR145W2D는 EU-Directives RoHS/WEEE를 준수합니다.

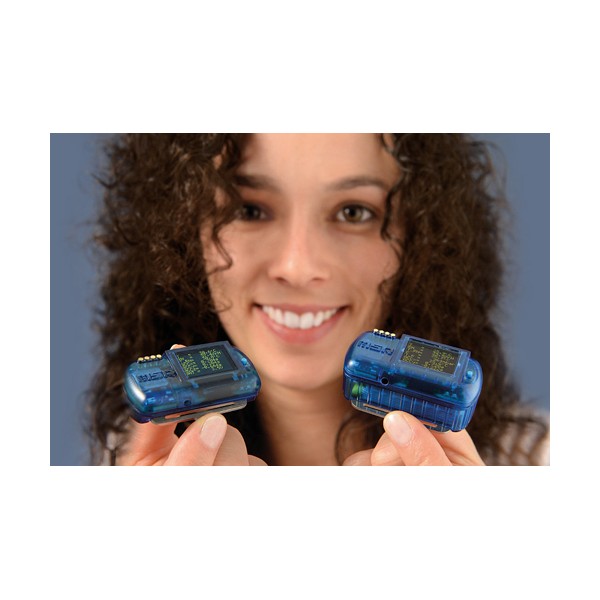

 하우징

 유형 및 배터리

 사진

 크기 & 무게

 매체

 피복 재질

 Item no.

 Standard IP 60

 Design housing

with 230 mAh battery,

OLED didsplay and WiFi

 35 x 17 x 57 mm

 (W x H x L)

 약 27g

 Air

 PC, not encapsulated

 145W2DB25

 Design housing

with 900 mAh battery,

OLED display and WiFi

 35 x 25 x 57 mm

 (W x H x L)

 약 43g

 Air

 PC, not encapsulated

 145W2DB23

 Waterproof IP 67

 Design housing

with 230 mAh battery,

OLED display and WiFi

 35 x 17 x 57 mm

 (W x H x L)

 약 36g

 Air, various liquids

 PC, encapsulated

 145W2DB26

 Design housing

with 900 mAh battery,

OLED display and WiFi

 35 x 25 x 57 mm

 (W x H x L)

 약 62g

 Air, various liquids

 PC, encapsulated

 145W2DB22

 Measured parameters

 Working range

 Accuracy (max. deviation )

 Temperature

 ext.: -40...+125°C

 0.2°C (-10...+50°C)

 ±1°C (-40...+125°C)

 int.: -20…+65°C

 0.2°C (-10...+50°C)

 Connector for thermal element of Type K (without sensor)

 -200...+1350°C

 Relative humidity with integrated temperature

 0…100% rel. humidity

 ext. -40...+125°C

 int. -20...+65°C

 ±1.8% rel. humidity (10…85%, 0…+40°C)

 ±4% rel. humidity (85…95%, 0…+40°C)

 Air pressure absolute,with integrated temperature

 10...2000 mbar absolute

 ext.: -40...+85°C

 int.: -20...+65°C

 ±2 mbar (750…1100 mbar absolute, +25°C)

 0...14 bar absolute -20...+65°C

 ±50 mbar (1...10 bar abs., +25°C)

 Fluid pressure with integrated temperature Material

 in contact with media:

 • Stainless Steel AISI 316L (DIN1.4404/1.4435)

 • O-Rings: Viton® 70° Shore

 -1000...3000 mbar relative -20...+85°C

 ±30 mbar (1% FS)

 0...3000 mbar absolute -20...+85°C

 ±30 mbar (1% FS)

 0...30 bar absolute -20...+85°C

 ±0.3 bar (1% FS)

 0...400 bar absolute -20...+85°C

 ±4 bar (1% FS)

 0...1000 bar absolute -20...+85°C

 ±10 bar (1% FS)

 3-axis-acceleration (static)

 -15...+15g -20...+65°C

 ±0.15g (0...5g, +25°C)

 ​Light

 0…65 000 lx

 max. sensitivity at 500 nm

 Connection for strain gauges

 full bridge • rated output 1 mV/V • bridge voltage 3 V

 Analogue inputs Resolution: 12 bit

 4 or 8 analogue inputs with freely selectable input configuration:

 0…20 mA; 4…20 mA; 0…3.0 V; 0…5.0 V;0…10.0 V; 0…12.0 V; 0…24.0V; 0…36,0 V; 0...48,0 V

 Control Terminal

 alarm output • input for starting and stopping data recording • 3 V voltage output

 Flex-Connector

 for customer-specific adaptation of the desired sensors
