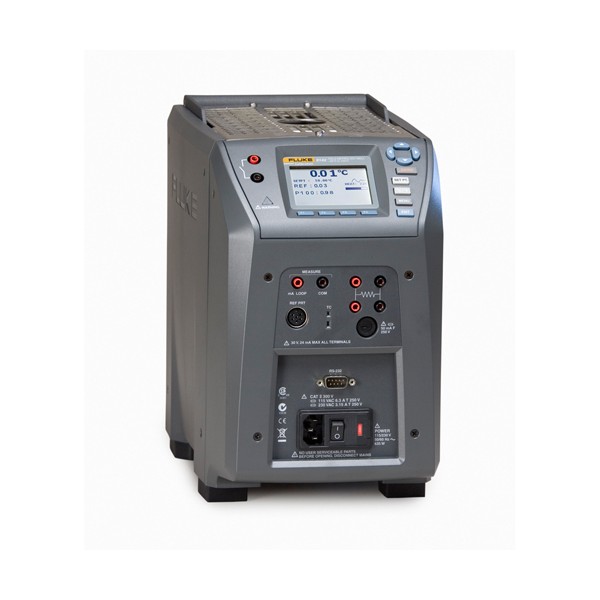

MODEL : 9142/9143/9144

제품문의

위시리스트 0 찜하기

브랜드	FLUKE CALIBRATION
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품

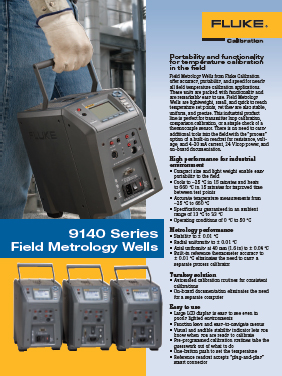

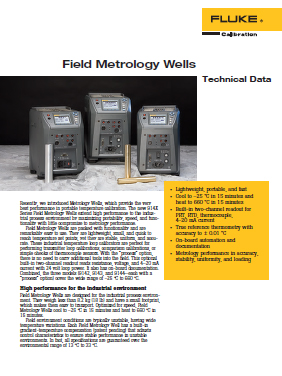

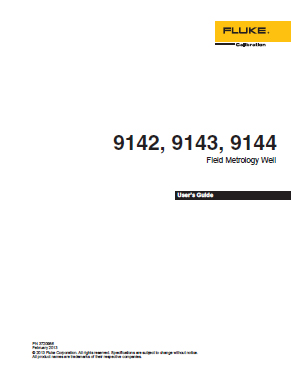

제품 자료
구매후기(0)
배송 및 교환

제품 정보

대형 현장 용도를 위한 소형 드라이웰

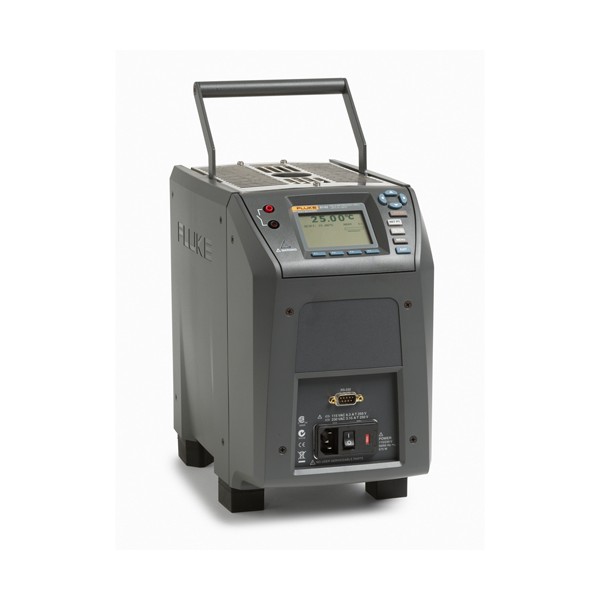

Fluke 914X 시리즈 현장용 드라이웰은 산업용 프로세스 환경에 접목하기 위해서 휴대성, 속도, 기능을 최대화한 제품입니다.

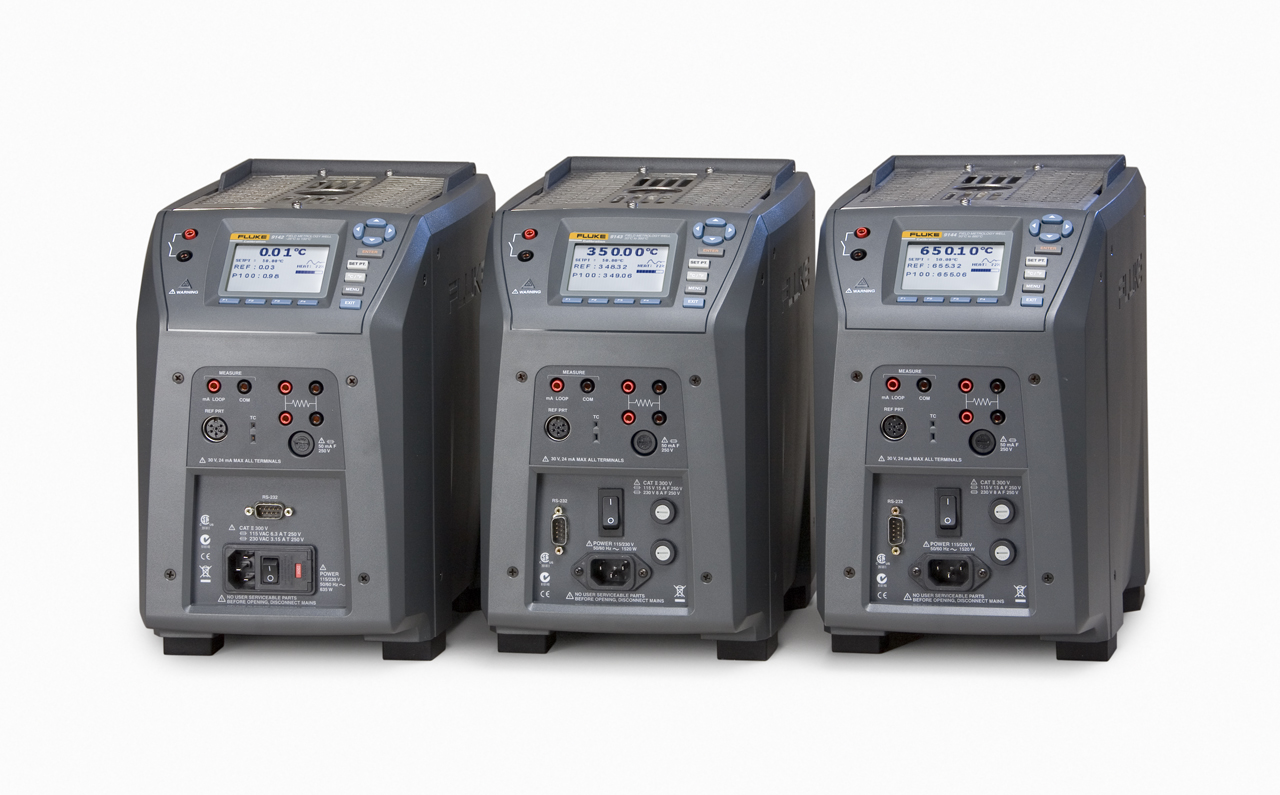

현장용 드라이웰은 다재다능하며 놀라울 만큼 쉽습니다. 가볍고 작으며 온도 설정 값을 빠르게 도달하면서도 안정적이고 균일하며 정확합니다. 이 산업용 루프 교정기들은 트랜스미터의 루프 교정, 비교 교정, 혹은 써모커플 센서의 단순 점검에 적합합니다. "프로세스" 옵션 기능으로 현장에 추가 장비를 가지고 가지 않아도 되며, 내장된 2채널 리딩 옵션은 24V 루프 파워를 가지고 저항, 전압 그리고 4-20mA 전류을 읽어냅니다. 또한 온-보드의 문서 참고 및 자동화를 지원하며 3가지 모델 (9142, 9143, 9144—각각의 “프로세스” 옵션 포함)이 결합되어 –25 °C에서 660 °C까지 넓은 범위의 온도를 커버합니다.

산업 현장을 위한 고성능

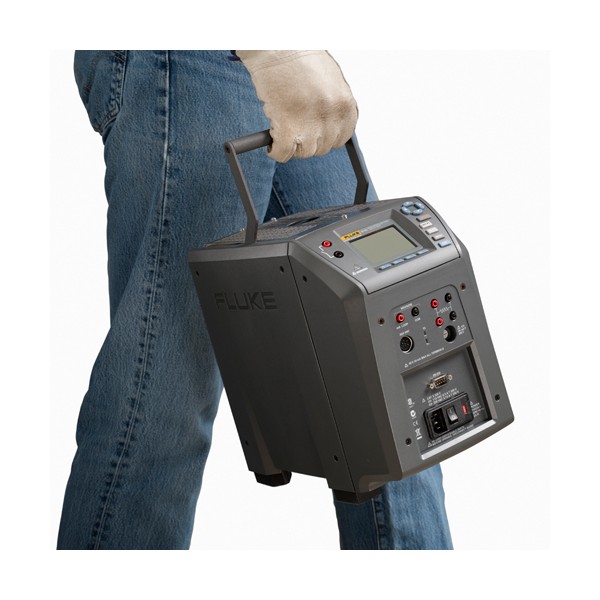

현장용 드라이웰은 산업 프로세스 환경에 맞게 설계되었습니다. 8.2 kg 보다 가벼운 소형 사이즈로 운반이 쉽고 빠른 속도를 제공합니다. 현장용 드라이웰은 –25 °C에서 15분 내에 냉각하고 660 °C에서 15분 내에 가열할 수 있습니다.

또한 현장 환경 조건은 불안정하여 넓은 온도 변화폭을 갖습니다. 각 현장용 드라이웰은 경사 온도 보정 (특허 출원)이 내장되어 불안정한 환경에서도 안정적인 성능을 내도록 제어 특성을 조정합니다. 모든 사양은 13 °C에서 33 °C의 외부환경 범위를 보장합니다.

각 프로세스 버전은 ITS-90 표준 PRT를 수용합니다. 내장된 미터는 측정 온도에 따라 ± 0.01 ° C ~ ± 0.07 ° C 정밀도를 제공합니다. 현장용 드라이웰의 표준 PRT은 센서 하우징 내부의 메모리 칩에 개별 교정 상수를 저장하여 센서를 쉽게 교체하여 사용할 수 있습니다.

전통적으로 온도 트랜스미터의 교정은 전자 교정기기로 수행되었으며, 센서는 교정되지 않은 상태로 남아있었습니다. 일반적으로 트랜스미터 측정 오차의 75%가 센서 쪽에서 발생이 되었습니다. 따라서 전자 장치와 센서를 포함한 전체 루프를 교정하는 것이 중요합니다.

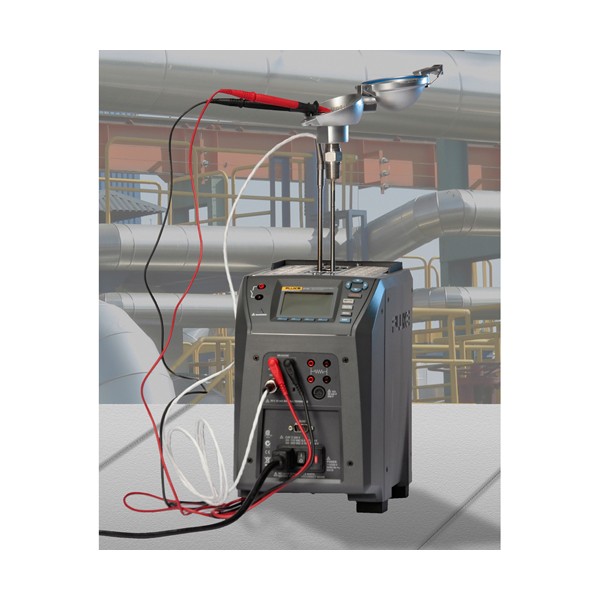

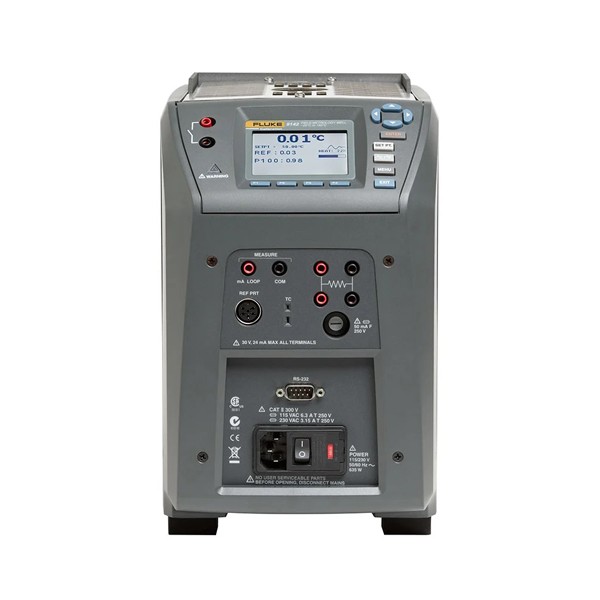

현장용 드라이웰의 프로세스 옵션은 트랜스미터의 루프 교정을 쉽게 도와드립니다. 트랜스미터의 센서는 표준 PRT와 함께 웰에 넣어지고, 트랜스미터는 장비의 전면 패널에 연결됩니다. 현장용 드라이웰에서 온도 측정과 소싱을 하면서 트랜스미터에는 전원을 공급 및 전류 측정을 수행합니다. 이로써 하나의 독립 교정 툴을 이용해 여러가지 다양한 툴의 데이터를 측정할 수 있습니다.

모든 현장용 드라이웰은 자동 혹은 수동 설정의 두 가지 자동 thermostatic switch 테스트 절차를 제공합니다. 자동 설정은 공칭 스위치온도만 입력하면 됩니다. 입력만 하면 3 사이클 교정 절차를 수행하고 데드 밴드 (dead band) 온도를 디스플레이에 표시하게 됩니다. 램프 속도를 원하는 대로 정하거나 추가 사이클을 수행하고 싶은 경우, 수동 설정을 통해 프로그램을 원하는 대로 설정하고 수행할 수 있습니다. 두 방법 모두 빠르고 쉬우며 온도 스위치 테스트가 보다 즐거워 집니다.

높은 정확도 측정을 위한 metrology 성능

기존 dry well들과는 달리 현장용 드라이웰은 속도와 휴대성을 극대화 함과
동시에 EA에서 제시하는 다음 여섯 가지 핵심 metrology 성능 기준을 철저히 준수합니다: 정확도, 안정도, 축 (수직) 균일성, 방사 (well간), 균일성, 부하, 이력도. 이것들은 모든 측정 용도상에서 정확한 측정하기 위해 중요한 기준들입니다. 현장용 드라이웰 디스플레이는 높은 정확도에서 소급 가능하며 교정된 PRT에 의해 교정됩니다. 각 장치 (process 및 비 프로세스 버전)은 IEC-17025 NVLAP 인증 교정성적서를 함께 제공되며, 이는 온도 경사, 부하 효과, 이력도를 고려하는 불확도 분석으로 뒷받침 되었습니다.

자동화와 문서화는 각 장치를 턴키 솔루션으로 만듭니다

이로 인해 현장에 적합한 특성, 인증된 metrology 성능, 내장 2채널 온도계를 가졌으며 자동화된 정밀 교정 장비를 얻을 수 있습니다. 더 이상 무엇을 원하십니까? 이 모든 것을 자동화하고 문서 기록하는 턴키 솔루션은 어떠십니까?

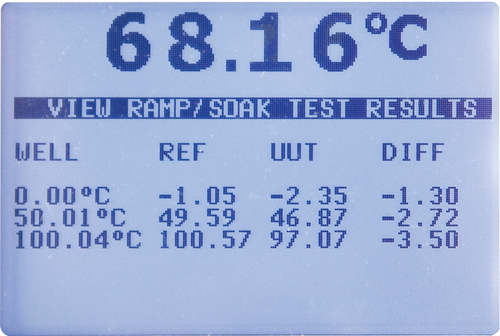

휴대용 드라이웰의 프로세스 버전은 내장 비휘발성 메모리 덕분에 최대 20개 테스트의 문서기록을 담을 수 있습니다. 각 테스트에 고유 영어와 숫자의 혼합 표기 ID가 부여될 수 있고 블록 온도, 기준 온도, UUT 수치, 에러, 데이터와 시간을 기록할 수 있습니다. 각 테스트는 전면 패널로 살펴볼 수 있으며, 각제품과 함께 제공되는 모델.

· 제품 사양

기본 단위 사양

Temperature Range at 23 °C

9142	–25 °C to 150 °C (–13 °F to 302 °F)
9143	33 °C to 350 °C (91 °F to 662 °F)
9144	50 °C to 660 °C (122 °F to 1220 °F)

Display Accuracy

9142	± 0.2 °C Full Range
9143	± 0.2 °C Full Range
9144	± 0.35 °C at 50 °C
	± 0.35 °C at 420 °C
	± 0.5 °C at 660 °C

안정성

9142	± 0.01 °C Full Range
9143	± 0.02 °C at 33 °C
	± 0.02 °C at 200 °C
	± 0.03 °C at 350 °C
9144	± 0.03 °C at 50 °C
	± 0.04 °C at 420 °C
	± 0.05 °C at 660 °C

Axial Uniformity at 40 mm (1.6 in)

9142	± 0.05 °C Full Range
9143	± 0.04 °C at 33 °C
	± 0.1 °C at 200 °C
	± 0.2 °C at 350 °C
9144	± 0.05 °C at 50 °C
	± 0.35 °C at 420 °C
	± 0.5 °C at 660 °C

방사 균일성

9142	± 0.01 °C Full Range
9143	± 0.01 °C at 33 °C
	± 0.015 °C at 200 °C
	± 0.02 °C at 350 °C
9144	± 0.02 °C at 50 °C
	± 0.05 °C at 420 °C
	± 0.10 °C at 660 °C

Loading Effect (with a 6.35 mm reference probe and three 6.35 mm probes)

9142	± 0.006 °C Full Range
9143	± 0.015 °C Full Range
9144	± 0.015 °C at 50 °C
	± 0.025 °C at 420 °C
	± 0.035 °C at 660 °C

Hysteresis

9142	0.025
9143	0.03
9144	0.1

동작 환경

0 °C to 50 °C, 0 % to 90 % RH (non-condensing)

환경 조건 (온도 범위를 제외한 모든 사양)

13 °C to 33 °C

담금 (Well) 깊이

150 mm (5.9 in)

장착물 OD

9142	30 mm (1.18 in)
9143	25.3 mm (1.00 in)
9144	24.4 mm (0.96 in)

Heating Time

9142	16 min: 23 °C to 140 °C
	23 min: 23 °C to 150 °C
	25 min: –25 °C to 150 °C
9143	5 min: 33 °C to 350 °C
9144	15 min: 50 °C to 660 °C

Cooling Time

9142	15 min: 23 °C to –25 °C
	25 min: 150 °C to –23 °C
9143	32 min: 350 °C to 33 °C
	14 min: 350 °C to 100 °C
9144	35 min: 660 °C to 50 °C
	25 min: 660 °C to 100 °C

분해능

0.01 °

디스플레이

LCD, °C or °F user-selectable

Size (H x W x D)

290 mm x 185 mm x 295 mm (11.4 x 7.3 x 11.6 인치)

중량

9142	8.16 kg (18 lb)
9143	7.3 kg (16 lb)
9144	7.7 kg (17 lb)

Power Requirements

9142	100 V to 115 V (± 10 %) 50/60 Hz, 635 W 230 V (± 10 %) 50/60 Hz, 575 W
9143 9144	100 V to 115 V (± 10 %), 50/60 Hz, 1400 W 230 V (± 10 %), 50/60 Hz, 1800 W

Computer Interface

RS-232 interface

Automation

Use the 1586A Super-DAQ to automate temperature sensor calibration

-P 사양

Built-in Reference Thermometer Readout Accuracy (4-Wire Reference Probe)^†

± 0.010 °C at -25 °C
± 0.015 °C at 0 °C
± 0.020 °C at 50 °C
± 0.025 °C at 150 °C
± 0.030 °C at 200 °C
± 0.040 °C at 350 °C
± 0.050 °C at 420 °C
± 0.070 °C at 660 °C

기준 저항 범위

0 ohms ~ 400 ohms

Reference Resistance Accuracy^‡

0 ohms to 42 ohms: ±0.0025 ohms 42 ohms to
400 ohms: ±60 ppm of reading

기준 특성

ITS-90, CVD, IEC-751, 저항

기준 측정 능력

4-wire

기준 프로브 연결

Infocon Technology 6-pin Din

내장 RTD Thermometer readout 정확도

	NI-120: ± 0.015 °C at 0 °C
	PT-100 (385): ± 0.02 °C at 0 °C
	PT-100 (3926): ± 0.02 °C at 0 °C
	PT-100 (JIS): ± 0.02 °C at 0 °C

RTD 저항 범위

0 ohms ~ 400 ohms

RTD Resistance Accuracy‡

	0 ohms to 25 ohms: ±0.002 ohms
	25 ohms to 400 ohms: ±80 ppm of reading

RTD 특성

PT-100 (385), (JIS), (3926), NI-120, 저항

RTD 측정 기능

4-wire RTD (2-, 3-wire RTD w\ 점퍼만)

RTD 연결

4 터미널 입력

내장 TC Thermometer readout 정확도

Type J: ± 0.7 °C at 660 °C
Type K: ± 0.8 °C at 660 °C
Type T: ± 0.8 °C at 400 °C
Type E: ± 0.7 °C at 660 °C
Type R: ± 1.4 °C at 660 °C
Type S: ± 1.5 °C at 660 °C
Type M: ± 1.4 °C at 660 °C
Type L: ± 0.7 °C at 660 °C
Type U: ± 0.75 °C at 600 °C
Type N: ± 0.9 °C at 660 °C
Type C: ± 1.1 °C at 660 °C

TC Millivolt 범위

–10 mV to 100 mV

전압 정확도

0.025% of reading + 0.01 mV

내부 냉접점 보상 정확도

± 0.35 °C (ambient of 13 °C to 33 °C)

TC 연결

소형 커넥터

내장 mA 판독 정확도

0.02 % of reading + 2 mV

mA 범위

Cal 4-22 mA, Spec 4-24 mA

mA 연결

2 터미널 입력

Loop Power 기능

24 V DC loop power

Built-in Electronics Temperature Coefficient (0 °C to 13 °C, 33 °C to 50 °C)

± 0.005 % of range per °C

^†온도 범위는 read out에 연결된 기준 프로브의 제한을 받습니다. 내장 기준 thermometer readout의 정확도는 센서 프로브 정확도를 포함하지 않습니다. It does not include the probe uncertainty or probe characterization errors.

^‡ Measurement accuracy specifications apply within the operating range and assume 4-wires for PRTs. 3 와이어 RTD는 측정 정확도에 0.05옴과 리드 와이어간 저항의 최대 차이를 더합니다.

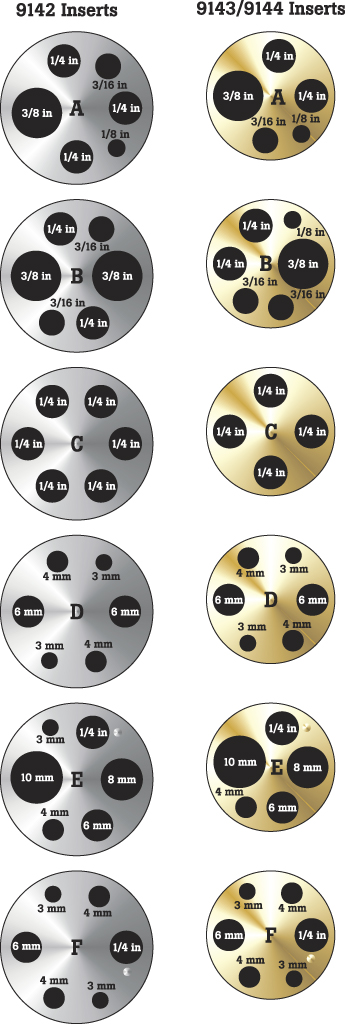

위의 모델명들에서 X는 원하는 장착물에 맞게 A, B, C, D, E 혹은 F로 교체합니다. 장착물 표와 삽화는 아래를 참고하십시오.

· 제품 구성

Model Name	설명
9142-X	9142-INSX 및 공정전자회로를 포함하는 -25 ℃ ~ 150 ℃의 Field Metrology Well. 모델번호의 X는 희망 장착물에 따라 적합하게 A, B, C, D, E 또는 F로 대체.(설명 탭 –그림 참조)
9142-X-P	-25 °C ~ 150 °C, 9143-INSX 및 공정전자회로를 포함하는 Field Metrology Well. 모델번호의 X는 희망 장착물에 따라 적합하게 A, B, C, D, E 또는 F로 대체. (설명 탭 –그림 참조)
9143-X	9144-INSX 및 공정전자회로를 포함하는 33 °C ~ 350 °C의 Field Metrology Well. 모델번호의 X는 희망 장착물에 따라 적합하게 A, B, C, D, E 또는 F로 대체.(설명 탭 –그림 참조)
9143-X-P	33 °C ~ 350 °C, 9143-INSX 및 공정전자회로를 포함하는 Field Metrology Well. 모델번호의 X는 희망 장착물에 따라 알맞게 A, B, C, D, E 또는 F로 대체.((설명 탭 –그림 참조)
9144-X	50 ℃ ~ 660 ℃, 9144-INSX를 포함하는 Field Metrology Well. 모델번호의 X는 희망 장착물에 따라 적합하게 A, B, C, D, E 또는 F로 대체. (설명 탭 –그림 참조)
9144-X-P	50 ℃ ~ 660 ℃, 9144-INSX 및 공정전자회로를 포함하는 Field Metrology Well. 모델번호의 X는 희망 장착물에 따라 적합하게 A, B, C, D, E 또는 F로 대체. (설명 탭 –그림 참조)

액세서리	설명
9142-CASE	휴대용 케이스,9142-4 현장 Metrology Well
9142-INSA	“A”장착, 9142, 영미식 기타 구멍
9142-INSB	“B” 장착, 9142, 영미식 비교 구멍
9142-INSC	“C”장착, 9142.25인치 구멍
9142-INSD	“D” 장착, 9142, 미터법 비교구멍
9142-INSE	“E” 장착, 9142, 0.25인치 구멍 포함 미터법 기타 구멍
9142-INSF	“F” 장착, 9142, 0.25인치 구멍 포함 미터법 비교 기타 구멍
9142-INSZ	장착물 “Z” 9142, Al, 블랭크
9143-INSA	“A”장착, 9143, 영미식 기타 구멍
9143-INSB	“B” 장착, 9143, 영미식 비교 구멍
9143-INSC	“C”장착, 9143.25인치 구멍
9143-INSD	“D” 장착, 9143, 미터법 비교구멍
9143-INSE	“E” 장착, 9143, 0.25인치 구멍 포함 미터법 기타 구멍
9143-INSF	“F” 장착, 9143, 0.25인치 구멍 포함 미터법 비교 기타 구멍
9143-INSZ	장착물 “Z” 9143, Al, 블랭크
9144-INSA	“A”장착, 9144, 영미식 기타 구멍
9144-INSB	“B” 장착, 9144, 영미식 비교 구멍
9144-INSC	“C”장착, 9144,0.25인치 구멍
9144-INSD	“D” 장착, 9144, 미터법 비교구멍
9144-INSE	“E” 장착, 9144, 0.25인치 구멍 포함 미터법 기타 구멍
9144-INSF	“F” 장착, 9144, 0.25인치 구멍 포함 미터법 비교 기타 구멍
9144-INSZ	장착물 “Z” 9144, Al, 블랭크
9142-INSY	Insert Custom 9142 Custom insert pricing is based on a maximum of eight holes. Please contact your local sales representative if you have special requirements.
9143-INSY	Insert Custom 9143 Custom insert pricing is based on a maximum of eight holes. Please contact your local sales representative if you have special requirements.
9144-INSY	Insert Custom 9144 Custom insert pricing is based on a maximum of eight holes. Please contact your local sales representative if you have special requirements.
9144-INST	Insert, Test, 9144
9144-INSG	Insert, G, 9144, EA test
9142-INSA	“A”장착, 9142, 영미식 기타 구멍
9142-INSB	“B” 장착, 9142, 영미식 비교 구멍
9142-INSC	“C”장착, 9142.25인치 구멍
9142-INSD	“D” 장착, 9142, 미터법 비교구멍
9142-INSE	“E” 장착, 9142, 0.25인치 구멍 포함 미터법 기타 구멍
9142-INSF	“F” 장착, 9142, 0.25인치 구멍 포함 미터법 비교 기타 구멍
9142-INSZ	장착물 “Z” 9142, Al, 블랭크
9143-INSA	“A”장착, 9143, 영미식 기타 구멍
9143-INSB	“B” 장착, 9143, 영미식 비교 구멍
9143-INSC	“C”장착, 9143.25인치 구멍
9143-INSD	“D” 장착, 9143, 미터법 비교구멍
9143-INSE	“E” 장착, 9143, 0.25인치 구멍 포함 미터법 기타 구멍
HART DRYWELL CABLE	An interface cable kit that includes a null modem to connect the Fluke 754 with Fluke Calibration dry-wells and Micro-Baths to automate and document the calibration of temperature sensors and transmitters in the field or at the bench.
Priority Gold Instrument CarePlan	Fluke Calibration Priority Gold Instrument CarePlan은 대부분의 교정 제품에 제공됩니다. 자세한 내용을 확인하거나 견적을 요청하려면 지역 Fluke Calibration 판매 담당자에게 문의하십시오. 877-355-3225로 고객 관리 센터에 전화하거나 careplans@flukecal.com으로 이메일을 보내실 수도 있습니다.
Silver CarePlan	Fluke Calibration Silver CarePlan은 대부분의 교정 제품에 제공됩니다. 자세한 내용을 확인하거나 견적을 요청하려면 지역 Fluke Calibration 판매 담당자에게 문의하십시오. 877-355-3225로 고객 관리 센터에 전화하거나 careplans@flukecal.com으로 이메일을 보내실 수도 있습니다.
