제품 정보
제품 특징
광케이블 커넥터 종단면의 1초 자동화된 통과/실패 인증
- 광케이블 커넥터 종단면의 자동화된 통과/실패 인증
- 오염, 파임, 잘림 및 긁힘으로 인한 문제 영역의 그래픽 표시
- ISO/TIA 업계 표준 입증 61300-3-35
- 광케이블 커넥터 종단면 측정에서 인간의 주관성을 배제
- 인증 프로세스 동안에 광케이블 커넥터 종단면 뷰를 저장
- Versiv™의 모듈식 설계는 TP 케이블 인증, 광케이블 손실, OTDR 테스트 및 광선로 종단면 검사를 지원합니다.
광케이블 커넥터 종단면의 오염이 광케이블 장애의 주 원인입니다. 먼지와 오염은 광학 전송을 막고 송수신기에 피해를 주는 삽입 손실과 역반사를 일으킵니다. 광케이블 손상과 OTDR 테스트로 이 문제가 노출될 수 있지만 많은 경우에 오염된 연결부는 광케이블 테스트 시간을 소모하고 부정확해집니다.
먼지는 광케이블 광학 인증 테스트 이전, 도중 또는 이후에도 문제가 될 수 있으며 점착되면 한 종단면에서 다른 종단면으로 마이그레이션될 수 있기 때문에 연결 양쪽을 항상 청소하고 검사해야 합니다. 또한 미세판 파편이 물리적 접촉 시 종단면 사이에서 부숴지기 때문에 오염된 커넥터의 점착은 영구적인 손상을 초래할 수 있습니다. 보호 캡이 광케이블 커넥터 종단면을 깨끗하게 유지해주지 못하므로 공장에서 종단한 패치 코드나 접속용 전선도 검사해야 합니다. 이런 일반적인 장애 원인을 방지하려면 격벽이나 장비 일부에 삽입하기 전에 광케이블 커넥터 종단면을 검사하고 오염을 먼저 제거하십시오.

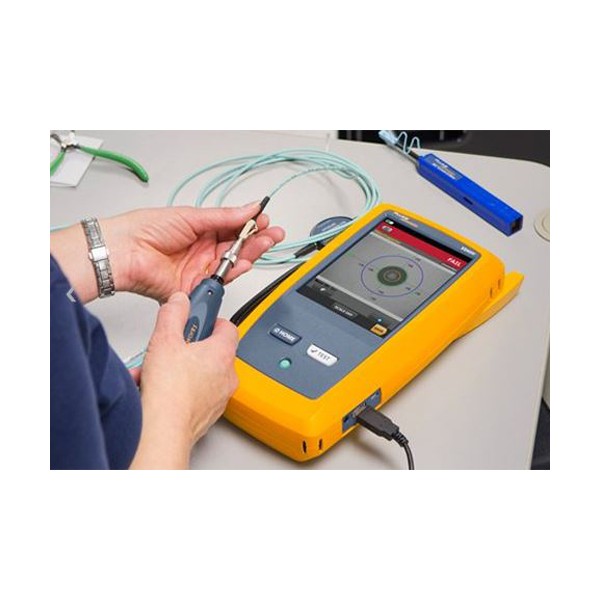

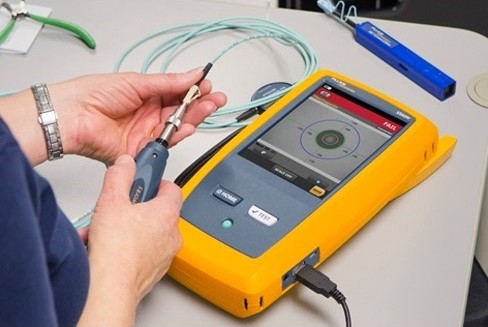

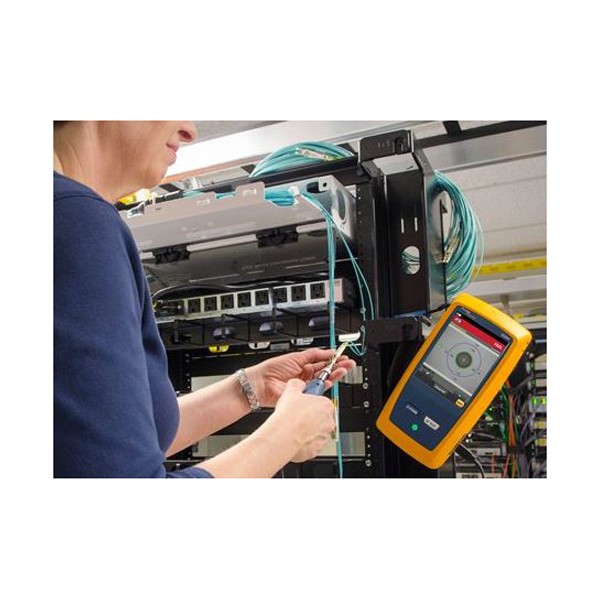

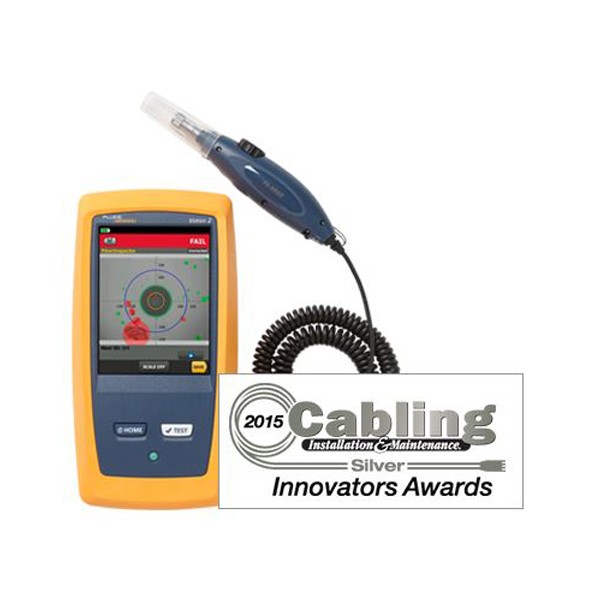

FI-7000 FiberInspector Pro는 광케이블 검사 스코프로서, 1초 내에 광케이블 커넥터의 종단면을 검사하고 인증할 수 있으며 작업을 처음 시도에서 완료할 수 있게 해줍니다. 광선로 검사 범위는 자동화된 통과/실패 인증을 제공하여 누구나 광케이블 전문가가 될 수 있도록 광케이블 인증에서 추측을 배제합니다.
Versiv의 ProjX™ 시스템은 모든 테스트를 올바르게 완료하여, 설치부터 시스템 승인까지 모든 작업을 관리합니다. 작업에 대한 테스트 정보를 입력하면 ProjX가 해당 정보를 전체 팀이 이해할 수 있는 이름으로 프로젝트 파일에 저장합니다. 정보를 다시 입력하지 않고 모듈 또는 작업을 변경합니다. USB 메모리 또는 이메일을 통해 프로젝트 파일을 공유함으로써 동일한 작업에서 여러 테스터를 지원합니다. 사용이 간편할 뿐 아니라 효율적입니다.
 |  |  | |  |
| 테스트 한계와 테스트 속성을 설정하거나 확인합니다. | 프로젝트 메뉴 화면에 작업별 완료율이 표시됩니다. | 프로젝트 전용 화면에 세부 프로젝트 정보가 표시됩니다. |
이제 스마트폰을 사용하는 것처럼 쉽게 여러 가지 매체 유형과 요건을 테스트할 수 있습니다. 현재 수행하는 작업을 선택하면 대형 디스플레이에서 수행해야 하는 테스트를 확인할 수 있습니다. Taptive 터치 기반의 사용자 인터페이스는 전체 케이블링 인프라를 보다 빠르고 쉽게 파악할 수 있도록 도와줍니다.
|
| Taptive 터치 기반의 사용자 인터페이스는 설치를 단순화하고 오류를 제거하며 문제 해결 속도를 높입니다. |
프로젝트 관리자는 작업흐름을 관리하고 테스트 결과를 통합할 완벽한 능력을 갖습니다.
LinkWare는 고객이 쉽게 이해할 수 있는 단일 보고서로서, 데이터 통합의 성능과 품질을 자랑합니다. LinkWare 통계는 테스트 결과를 차트로 변환하는 자동 통계 보고서를 통해 성능 정보를 제공합니다. 보고서에는 또한 전체 케이블 및 광케이블 인프라가 단일 그래픽 형식으로 일목 요연하게 정리되어 있어 허용 범위와 이상 징후를 쉽게 확인할 수 있습니다.
 |  | |
| 다른 테스터의 테스트 결과를 단일 통합 보고서에 통합합니다. | LinkWare Stats가 모든 프로젝트 데이터를 요약합니다 |
LinkWare Live는 어떤 기기에서 누구와 함께하든, 언제 어디서나 인증 작업을 관리할 수 있게 해주는 클라우드 기반 서비스입니다 LinkWare Live와 함께 다음이 가능합니다.
- 모든 작업에서의 모든 테스트를 추적합니다. 모든 스마트 기기로부터 모든 프로젝트 개요를 얻습니다. 각 개별 테스트로 드릴다운(심층 추적)해 갑니다. 잘못된 테스트 설정 또는 케이블 ID에 대해 즉각적 통지를 받습니다.
- 처음부터 올바르게 수행합니다. PC 또는 태블릿으로부터 케이블 ID 및 테스트 설정을 정의합니다. 그런 다음 실수 없는 테스트와 라벨링을 위해 작업 현장에 있는 테스터 또는 Brother 프린터로 전송합니다.
- 테스터를 최신 상태로 유지합니다. 표준은 통지 없이 변경될 수 있으며, 구식 테스트 보고서는 여러 시간에 걸친 재테스트를 의미할 수 있습니다. LinkWare Live는 자동으로 테스터의 최신 실행을 보장합니다.
- 사무실로 테스터를 다시 보내야 하는 시간과 연료의 낭비를 막아 줍니다. 내장 Wi-Fi를 이용해 작업 현장에서 바로 LinkWare Live로 테스트 결과를 업로드 합니다. 그런 다음, LinkWare PC와 함께 신속한 보고서 생성을 위해 올바른 작업으로 이들을 자동 다운로드합니다.
- 프로젝트 지연을 방지. 모든 테스터의 마지막 사용 위치를 추적하고 그 상태를 모니터하여, 이들이 항상 캘리브레이션되고 최신 펌웨어를 실행할 수 있게 합니다.
- 전체 Versiv 모델 지원: DSX CableAnalyzer 시리즈, CertiFiber Pro, OptiFiber Pro 및 FI-7000.
*지원되는 국가.
· 제품 사양
검사 프로브 사양
2M 픽셀 ................................................. 파랑 LED
광원 ...................................................... 파랑 LED
전원 ...................................................... Versiv 메인 프레임
시계(Field of View, FOV) ......................... 가로: 425µm / 수직: 320 µm
최소한으로 탐지 가능한 입자 크기 ............ 0.5 µm
크기 ....................................................... 어댑터 팁 없이 대략 6.75 in x 1.5 in(1175 mm x 35 mm)
무게 ....................................................... 200g
온도범위 ................................................. 운영: 32°F ~ 122°F (0°C to +50°C)
보관: -4°F ~ +158°F (-20°C ~ +70°C)
인증 ........................................................ CE
일반사양
무게 ........................................................ 모듈과 배터리를 가진 메인프레임: 3 lbs, 5 oz (1.28 kg)
크기 ........................................................ 모듈과 배터리를 가진 메인프레임: 2.625 in x 5.25 in x 11.0 in ( 6.67 cm x 13.33 cm x 27.94 cm)
배터리 ..................................................... 리튬 이온 배터리 팩, 7.2 볼트
배터리 수명 .............................................. 11시간 검사 프로브 부착
통합 Wi-Fi ................................................ IEEE 802.11 a/b/g/n, 듀얼 밴드(2.4GHz 및 5GHz) 준수
환경 사양
작동 온도 .................................................. -18ºC ~ 45ºC
비작동 온도 ............................................... 30ºC ~ 60ºC
작동 고도 .................................................. AC 어댑터 사용 시 13123피트(4,000m)
10,500피트(3200m)보관 고도 .................................................. 12,000m
EMC ......................................................... EN 61326-1
* 배터리 수명 유지를 위해 1주일 이상 -20°C(-4°F) 아래의 온도에서 또는 50°C(122°F) 이상의 온도에서 배터리를 두지 마십시오.
· 제품 구성
FI2-7000NW
내장 Wi-Fi가 비활성화된 FI2-7000과 동일한 구성.
FI2-7000-NW Gold Support
GLD-FI-7000
FI2-7000, FI2-7000-NW, FI-7000-W 또는 FI-7000을 위한 1년 Gold Support
GLD3-FI-7000
FI2-7000, FI2-7000-NW, FI-7000-W 또는 FI-7000을 위한 3년 Gold Support
FI2-7000-MPO-NW
내장 Wi-Fi가 비활성화된 FI2-7000-MPO와 동일한 구성
FI2-7000-MPO-NW Gold Support
GLD-FI-7000-MPO
FI2-7000-MPO, FI2-7000-MPO-NW, FI-7000-MPO-W 또는 FI-7000-MPO를 위한 1년 Gold Support
GLD3-FI-7000-MPO
FI2-7000-MPO, FI2-7000-MPO-NW, FI-7000-MPO-W 또는 FI-7000-MPO를 위한 3년 Gold Support
FI-1000
Versiv 제품에서 작동하는 USB 광케이블 검사 비디오 프로브 (CertiFiber Pro, OptiFiber Pro, DSX CableAnalyzer). 사진 참조
FI-1000 Gold Support
GLD-FI-1000
FI-1000을 위한 1년 Gold Support 적용
GLD3-FI-1000
FI-1000을 위한 3년 Gold Support 적용
FI-1000-키트

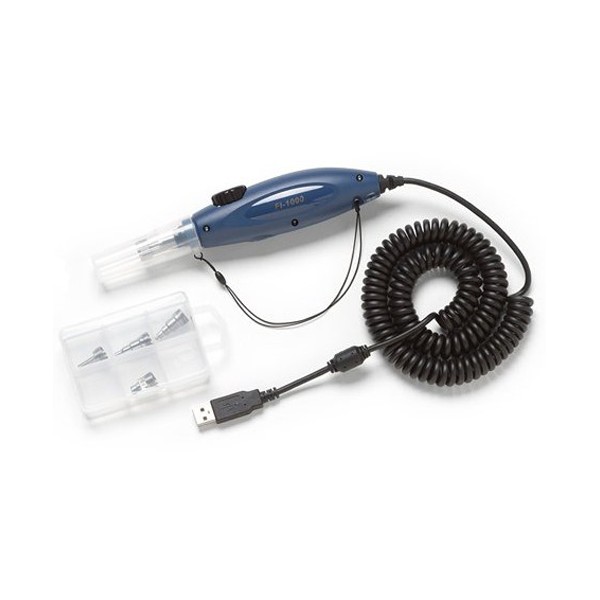

Versiv 제품을 위한 USB 광케이블 검사 비디오 및 팁 세트(LC, FC/SC 벌크헤드, 1.25 및 박스에 2.5mm 범용 팁). 사진 참조
FI-1000-KIT Gold Support
GLD-FI-1000KIT
FI-1000 KIT를 위한 1년 Gold Support 적용
GLD3-FI-1000KIT
FI-1000 KIT를 위한 3년 Gold Support 적용
FI-7000 모델
FI-7000 모델은 2 버전이 있습니다: 무선과 유선의 두 가지 버전으로 제공됩니다. 무선 버전은 결과를 LinkWare Live로 업로드 할 수 있도록 Wi-Fi가 내장되어 있습니다. 유선 버전은 Wi-Fi를 사용하길 원치 않는 고객을 위해 내장 Wi-Fi가 비활성화되어 있습니다.
FI2-7000

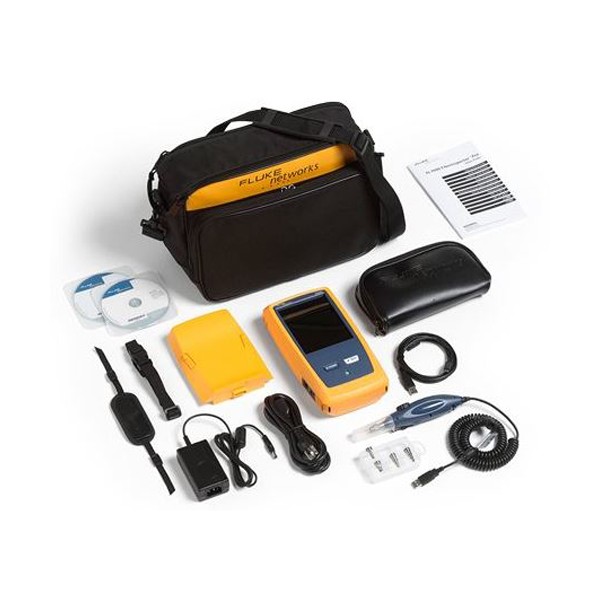

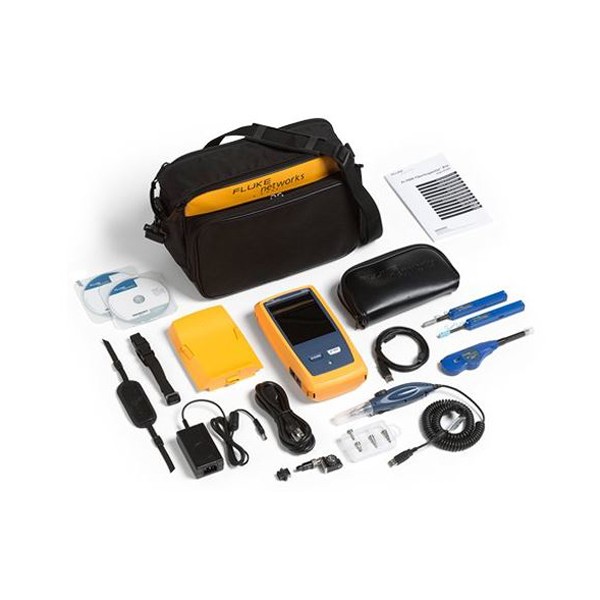

FI2-7000 FiberInspector Pro에는 다음이 포함되어 있습니다. Versiv 메인프레임, USB 광케이블 검사 비디오 프로브 (박스에 4팁 포함) (LC, FC/SC 벌크헤드, 1.25 및 2.5mm 범용), 메인프레임의 후면 커넥터를 보호하는 Blank 모듈, AC 충전기, 어깨 끈, USB 인터페이스 케이블, Versiv 오픈 소스 소프트웨어 CD, 내장 Wi-Fi, 시작 가이드, 소프트 휴대용 케이스. 사진 참조
FI2-7000 Gold Support
GLD-FI-7000
FI2-7000, FI2-7000-NW, FI-7000-W 또는 FI-7000을 위한 1년 Gold Support
GLD3-FI-7000
FI2-7000, FI2-7000-NW, FI-7000-W 또는 FI-7000을 위한 3년 Gold Support
FI2-7000-MPO

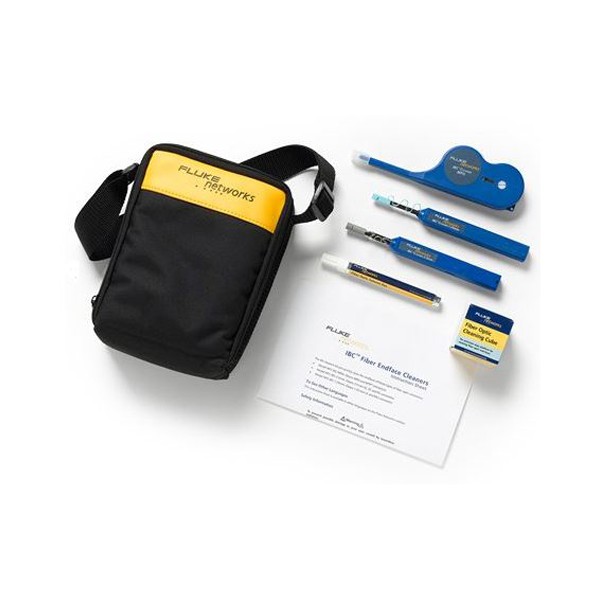

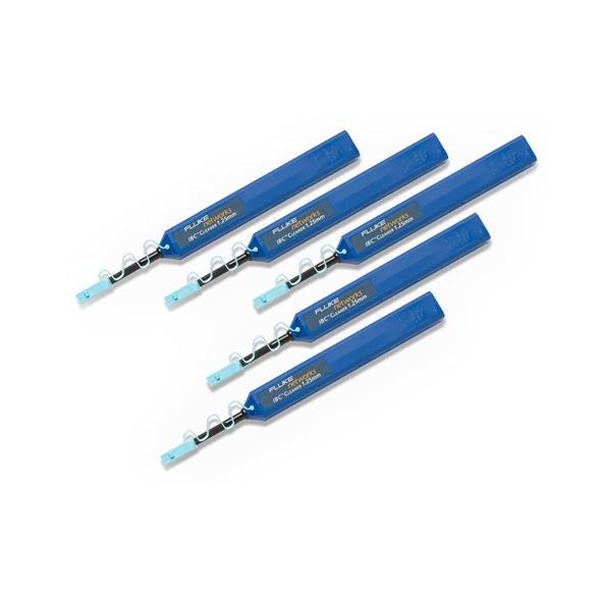

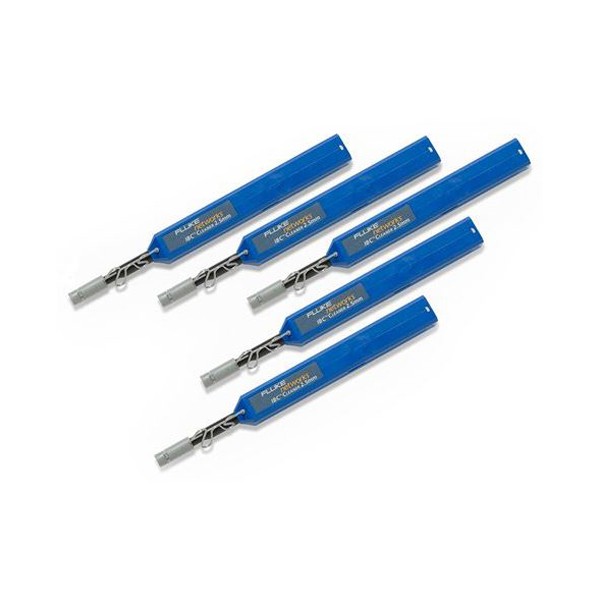

FI2-7000 FiberInspector Pro(MPO 팁과 청소 키트 포함): Versiv 메인프레임, USB 광케이블 검사 비디오 프로브 (박스에 4팁 포함) (LC, FC/SC 벌크헤드, 1.25 및 2.5mm 범용), MPO 광케이블 검사 어댑터 팁, 1.25mm & 2.5mm 페룰 및 MPO 커넥터용 Quick Clean 클리너, 메인프레임의 후면 커넥터를 보호하는 Blank 모듈, AC 충전기, 어깨 끈, USB 인터페이스 케이블, Versiv 오픈 소스 소프트웨어 CD, 내장 Wi-Fi, 시작 가이드, 소프트 휴대용 케이스. 사진 참조
FI2-7000-MPO Gold Support
GLD-FI-7000-MPO
FI2-7000-MPO, FI2-7000-MPO-NW, FI-7000-MPO-W 또는 FI-7000-MPO를 위한 1년 Gold Support
GLD3-FI-7000-MPO
FI2-7000-MPO, FI2-7000-MPO-NW, FI-7000-MPO-W 또는 FI-7000-MPO를 위한 3년 Gold Support
