배터리 테스터 요약정보 및 구매

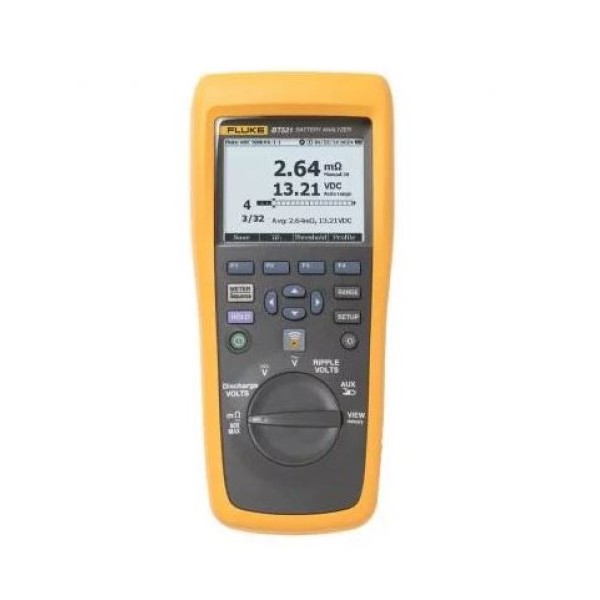

MODEL : Fluke BT521ANG

제품문의

위시리스트 0 찜하기

브랜드	FLUKE
판매가격	전화문의 (031-713-5988)
제조사	Fluke
원산지	미국
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보
관련 제품

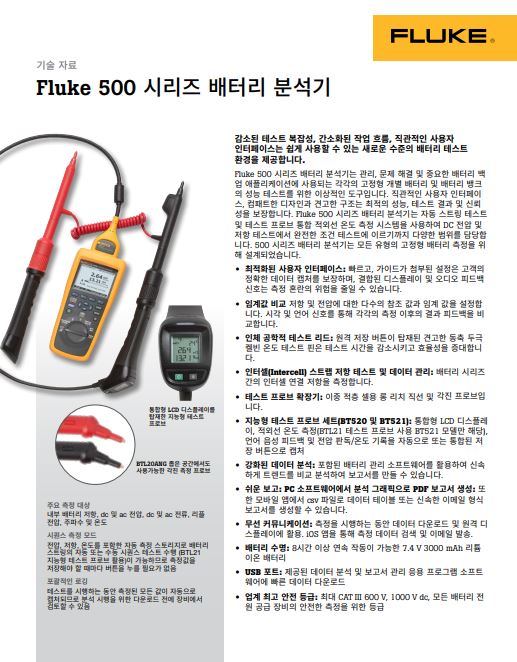

제품 자료
구매후기(0)
배송 및 교환

제품 정보

감소된 테스트 복잡성, 간소화된 작업 흐름, 직관적인 사용자 인터페이스는 쉽게 사용할 수 있는 새로운 수준의 배터리 테스트 환경을 제공합니다.

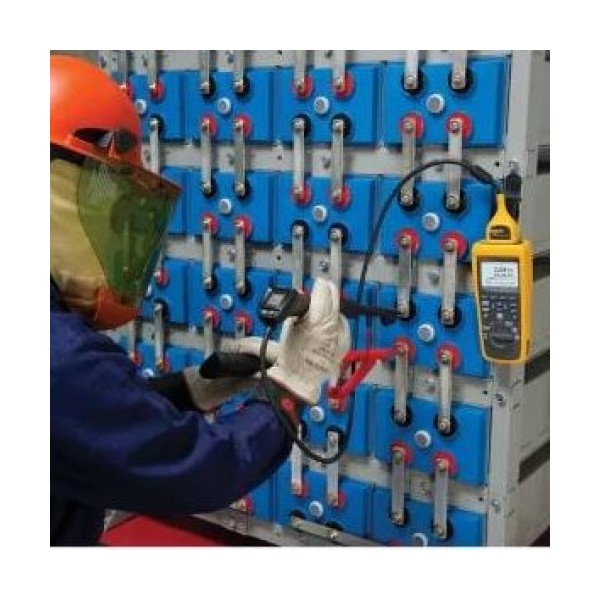

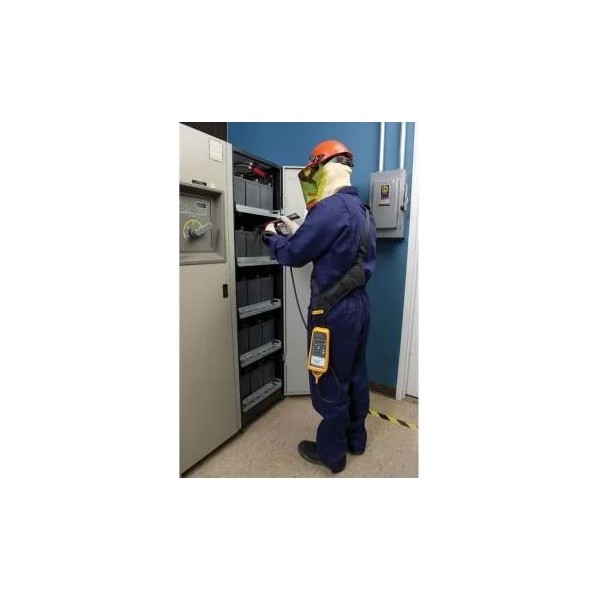

이 분석기는 유지보수, 문제 해결 및 중요한 배터리 백업 애플리케이션에 사용되는 각각의 고정형 개별 배터리 및 배터리 뱅크의 성능을 테스트하기에 이상적인 장비입니다.
직관적인 사용자 인터페이스, 컴패트한 디자인, 견고한 구조가 최적의 성능과 테스트 결과, 신뢰성을 보장합니다.
자동 스트링 기능 테스트 및 테스트 프로브 통합 적외선 온도 측정 시스템을 사용하여 DC 전압/저항 테스트부터 전체 조건 테스트까지 광범위한 배터리 테스트 기능을 담당합니다.
모든 유형의 고정형 배터리 측정 작업에 알맞게 설계되었습니다.

전압/저항 임계값

Fluke 배터리 분석기를 사용하면 상하한 측정 임계값 또는 공차 범위를 빠르고 쉽게 정의할 수 있습니다. 테스트 프로세스를 진행하는 동안 측정된 값이 각 측정 작업 이후에 합격/불합격/경고를 표시하는 사전 정의된 임계값 수준과 자동으로 비교됩니다. 임계값을 최대 10세트를 저장할 수 있으며 임계값 표시는 다음 기준에 따라 결정됩니다.

전압		저항
> 전압 낮음	< 전압 낮음	< 기준	> 기준 및 기준 x (1+경고 %)	> 기준 x (1+실패)
합격	불합격	합격	경고	불합격

Fluke 배터리 관리 소프트웨어

Fluke 배터리 관리 소프트웨어를 사용하면 배터리 분석기의 데이터를 빠르고 쉽게 PC로 가져올 수 있습니다. 측정 데이터와 배터리 프로파일 정보는 관리 소프트웨어를 통해 저장/보관됩니다. 또한 결과를 분석하고, 컨덕턴스와 저항 판독값 간의 결과를 전환하며, 추세를 분석하는 데 사용할 수 있습니다. 모든 측정 데이터와 배터리 프로파일, 분석 정보를 사용하여 보고서를 간편하게 작성할 수 있습니다.

빠른 보기(저장된 판독값)
프로파일 관리
최종 사용자가 정의한 임계값이 포함된 배터리 시리즈의 히스토그램
배터리 트랜드 기록 데이터
여러 차례의 방전 전압
빠른 보고서 설정
Fluke 배터리 분석기 펌웨어 업그레이드
컨덕턴스와 저항 판독값 간의 측정 결과 전환

Fluke 배터리 분석 모바일 앱

BT521은 전용 Fluke 배터리 분석기 모바일 앱을 통해 측정하는 동안 데이터 다운로드 및 원격 디스플레이에 필요한 무선 통신 기능을 제공합니다(참고: Fluke BT521은 현재 Fluke Connect와 호환되지 않음). Fluke 배터리 분석 모바일 앱으로 수행할 수 있는 작업:

프로파일 찾기
시퀀스 테스트 데이터 검토
시퀀스 테스트 데이터를 이메일로 전송

Fluke BT510의 주요 기능:

배터리 전압 – Fluke 배터리 분석기는 내부 저항 테스트 중에 테스트 대상 배터리의 전압도 측정할 수 있습니다.
방전 전압 – 방전 모드는 방전 또는 부하 테스트가 진행되는 동안 사용자가 지정한 간격으로 수차례에 걸쳐 각 배터리의 전압을 수집합니다. 사용자는 배터리가 차단 전압에 도달하는 시간을 계산할 수 있으며 이 시간을 통해 해당 배터리의 용량 손실을 판별할 수 있습니다.
리플 전압 테스트 – DC 충전 및 인버터 회로에서 정류된 전압 중 불필요한 잔류 AC 부품을 측정합니다. 이를 통해 DC 충전 회로의 AC 부품을 테스트하고 배터리 노후화의 근본 원인 중 하나를 찾을 수 있습니다.
미터 및 시퀀스 모드 – 미터 모드는 빠른 테스트 또는 문제 해결에 사용할 수 있습니다. 이 모드에서는 측정 또는 시간 순서대로 판독값을 저장하고 읽을 수 있습니다. 시퀀스 모드는 여러 전원 시스템과 배터리 시리즈의 유지보수 작업에 사용되는 모드입니다. 작업을 시작하기 전 데이터 관리 및 보고서 작성 작업에 필요한 프로파일을 구성할 수 있습니다.
임계값 및 경고 – 사용자는 최대 10개 세트의 임계값을 구성하여 각각 측정한 후 합격/불합격/경고 표시를 수신할 수 있습니다.
내부 셀 스트랩 저항 테스트 및 데이터 관리 – 시리즈 내 배터리 간의 스트랩 저항을 측정합니다.
자동 보류 – 자동 보류가 켜진 상태에서는 판독값이 1초간 안정적으로 유지될 경우 해당 수치가 캡처됩니다. 판독값은 새 측정이 시작되면 캡처 해제됩니다.
자동 저장 – 자동 저장이 켜진 상태에서는 자동 저장 판독값을 캡처한 이후에 측정한 값이 내부 메모리에 자동으로 저장됩니다.
Fluke 배터리 관리 소프트웨어 – 제품에서 PC로 데이터를 손쉽게 가져올 수 있도록 지원합니다. 측정 데이터와 배터리 프로파일 정보는 관리 소프트웨어를 통해 저장/보관되고 비교 및 추세 분석에 사용할 수 있습니다. 모든 측정 데이터와 배터리 프로파일, 분석 정보를 사용하여 보고서를 손쉽게 작성할 수 있습니다.
포괄적인 로깅 기능 – 모든 측정 값은 테스트 중에 자동으로 캡처되며 분석을 시행하기 위해 다운로드하기 전에 장비에서 검토할 수 있습니다.
최적화된 사용자 인터페이스 – 빠르고 편리한 설정을 통해 매번 올바른 데이터를 캡처할 수 있습니다.
배터리 수명 - 8시간 이상 연속 작동이 가능한 7.4V 3000mAh 리튬 이온 배터리가 사용됩니다.
USB 포트 - 제공된 데이터 분석 및 보고서 관리 애플리케이션 소프트웨어에 빠르게 데이터를 다운로드할 수 있습니다.
업계 최고의 안전 등급 - 최대 CAT III 600V, 1000V dc, 모든 배터리 전원 공급 장비의 안전한 측정을 위한 등급

Fluke BT521의 주요 기능: 온도 측정 작업을 통합해야 하는 사용자를 위해 설계되었습니다.

위 항목 모두* 및

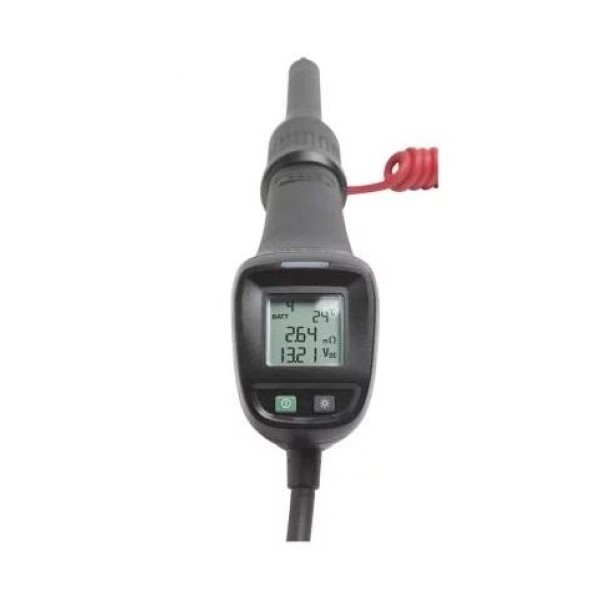

BTL21 Interactive Test Probe: 길고 짧은 프로브 익스텐더와 시청각 피드백을 제공하기 위한 기본 탑재 LCD 디스플레이/스피커, 각 테스트의 음극 배터리 포스트 온도를 측정하기 위한 통합형 적외선 온도 센서
길고 짧은 각진 팁 프로브 익스텐더가 내장된 BTL20ANG 지능형 테스트 프로브 세트(온도 센서 없음)
무선 기능은 Fluke 배터리 분석용 모바일 앱(Fluke BA Mobile)*에서도 작동합니다.
- 배터리 분석기에서 프로파일 및 관련 테스트 결과 보기
- (.csv) 데이터 형식으로 이메일을 통해 프로파일과 테스트 결과 발송

* Fluke BT-521에는 BTL20이 포함되지 않음
* 현재 Fluke Connect® 앱과 호환되지 않음

· 제품 사양

	범위	분해능	정확도	BT510	BT520	BT520ANG	BT521	BT521ANG
배터리 저항/스트랩 저항1	3mΩ	0.001mΩ	1% + 8	●	●		●
			1% +68			●		●
	30mΩ	0.01mΩ	0.8% + 6	●	●		●
			0.8%+12			●		●
	300mΩ	0.1mΩ	0.8% + 6	●	●	●	●	●
	3000mΩ	1mΩ	0.8% + 6	●	●	●	●	●
VDC	6 V	0.001V	0.09% + 5	●	●	●	●	●
	60 V	0.01V	0.09% + 5	●	●	●	●	●
	600V	0.1V	0.09% + 5	●	●	●	●	●
	1,000V	1V	0.09% + 5				●	●
VAC(45Hz~500Hz, 800Hz 필터 사용)	600V	0.1V	2% + 10	●	●	●	●	●
주파수(VAC 및 AAC로 표시)2	500Hz	0.1Hz	0.5% + 8	●	●	●	●	●
AC 전압 리플(최대 20KHz)	600 mV	0.1mV	3% + 20	●	●	●	●	●
	6000 mV	1 mV	3% + 10	●	●	●	●	●
ADC/AAC(Fluke i410 액세서리 사용)	400 A	1 A	3.5% + 2				●	●
온도	0°C~60°C	1°C	2°C(4°F)				●	●
미터 모드	타임 스탬프와 함께 표시된 각 측정 위치에 대한 기록 999개
시퀀스 모드	타임 스탬프가 표시된 최대 100개의 프로필과 100개의 프로필 템플릿(각 프로필에 최대 450개의 배터리 저장)
1. 측정은 AC 입력 방법에 기초합니다. 입력 소스 신호는 100mA, 1kHz 미만입니다. 2. 트리거 레벨 VAC: 10mV, AAC: 10A
측정 모드	BT510			BT520			BT521
저항(mΩ)	●			●			●
배터리 전압	●			●			●
전압 DC	●			●			●
AC 전압 및 주파수(Hz)	●			●			●
리플 전압	●			●			●
음극 배터리 포스트의 온도(BTL21 직선 프로브 사용)							●
DC/AC 전류(및 주파수)							●
DMM 모드	●			●			●
시퀀스 모드	●			●			●
측정 모드 해제	●			●			●
자동 측정 저장	●			●			●
무선 통신							●
메모리 보기	●			●			●
일반 사양 - 배터리 분석기
크기(HxWxD)	22 x 10.3 x 5.8cm(9 x 4 x 2인치)
무게	850 g(1.9 lb)
화면 크기	7.7 x 5.6cm(3 x 2.2인치)
인터페이스	USB 미니
품질	3년
일반 사양 - BTL20ANG 각진 측정 프로브
길고 각진 프로브(전체 길이)	242.2cm(95.38인치)
짧고 각진 프로브(전체 길이)	216.8cm(85.38인치)
전체 범위(코일이 펼쳐진 상태)	10.1cm(4인치)
최대 전체 범위(코일이 확장된 상태)	109.2cm(43인치)
BTL20ANG 프로브 팁 각도	수평에서 20º
환경 사양
작동 온도	0°C~40°C
보관 시 온도	-20°C~50°C
리튬 이온 배터리 충전 온도	0°C~40°C
작동 습도	비응축(10°C)
	≤ 80% RH(10°C~30°C에서)
	≤ 75% RH(30°C~40°C에서)
작동 고도	해발 2000미터
보관 고도	해발 12,000 미터
IP 등급	IP40
라디오	FCC 클래스 A
진동 요구 사항	MIL-PRF-28800F: 클래스 2
낙하 테스트 요구 사항	1m
온도 계수	0.1 x 28°C 초과 또는 18°C 미만의 각 섭씨 온도에 대해 지정된 정확도 추가
안전 규정 준수	600V CAT III
EMC	IEC 61326
ROHS	중국, 유럽
보호 등급 2	공해 지수 II
배터리 규정 준수	UN38.3
	UL2054
	IEC62133
	2G(IEC68-2-26, 25G 및 29에 따름)

· 제품 구성

구성 내용:

배터리 분석기
4-와이어 테스트 핀 (세트)
BTL10 기본 테스트 리드 (세트)
어댑터가 동봉된 TL175 TwistGuard™ 테스트 리드

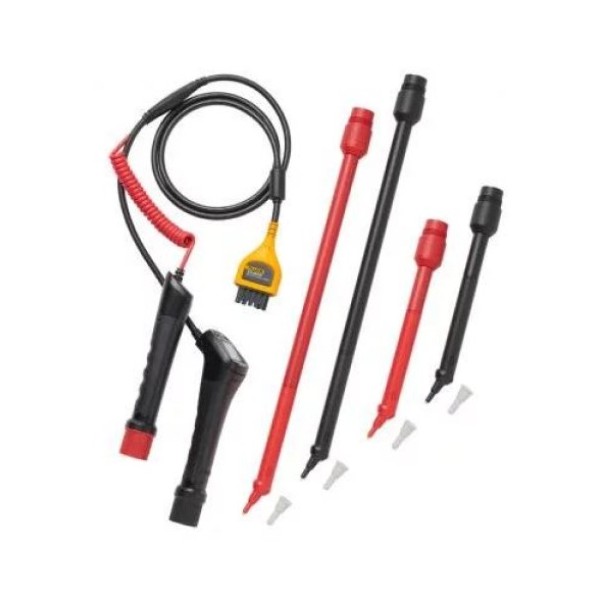

익스텐더 및 각진 팁이 내장된 BTL20ANG 지능형 테스트 프로브 세트(온도 센서 없음)
익스텐더 및 온도 센서가 내장된 BTL21 지능형 테스트 프로브 세트
i410 AC/DC 전류 클램프
BP500 리튬 이온 배터리
BC500 AC 충전기
소형 USB 케이블
어깨 스트랩
벨트 스트랩
자석형 걸이 스트랩
FlukeView® 배터리 관리 소프트웨어
휴대용 소프트 케이스
예비 퓨즈 (2)
배터리 태그
제로 Ohm 교정 저항기
