전류/전압 데이터로거 > 전류/전압 로거

이전 다음

4번째 이미지 새창

전류/전압 데이터로거 요약정보 및 구매

MODEL : LPMB-1

제품문의

위시리스트 0 찜하기

브랜드	MICROEDGE
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

16-bit analog-to-digital converter
온도 보정
8 메가바이트 메모리
115,200bps 자동 보드 속도의 USB, 시리얼 인터페이스
프로그램화 가능한 입력값 범위 (2 VDC to 20 VDC, -5 ~ 5 VDC 압력 채널, 4-20mA/50mA 전류 채널)
10년 이상의 배터리 수명
구성, 기획, 다운로드, 분석 및 알람 레포트가 가능한 소프트웨어
설정 가능한 알람 컨트롤/전자극 컨트롤
폭넓은 샘플링 간경 선택 (20ms – 12hrs)
알루미늄 재질
습기, 부식, 곰팡이 방지를 위한 PCB 코팅

· 제품 사양

General

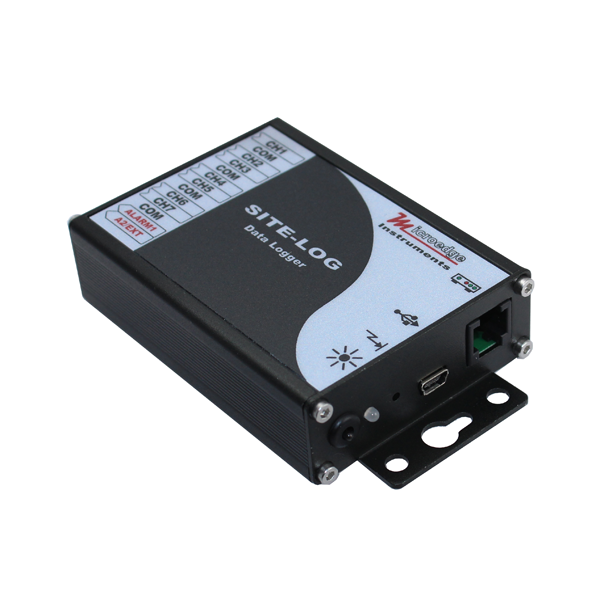

Product Name	SITE-LOG High Accuracy Voltage, Current and Temperature Data Logger
Model	LPMB-1
Inputs

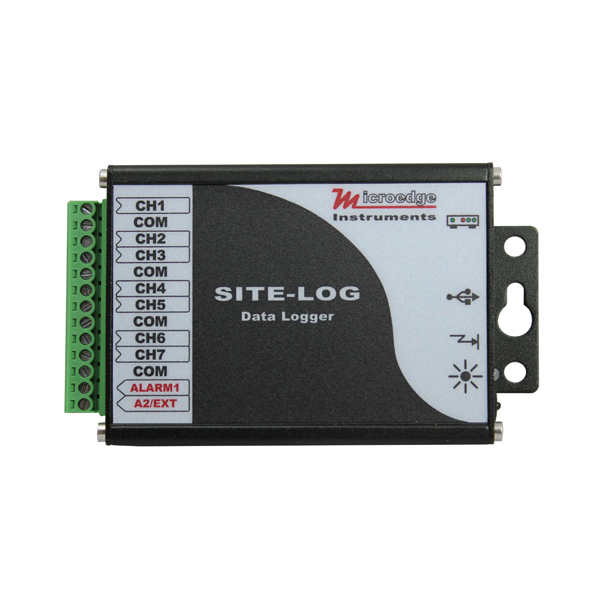

Connection	Plugable terminal block for seven external channels, excitation controls and alarm outputs
Internal Channel	On-board thermistor temperature (-40°C ~ 70°C, -40°F ~ 158°F)
CH1 ~ CH4 (Voltage)	Programmable ranges for each channel: 0 ~ 20 VDC, -5 ~ +5 VDC
CH5 ~ CH7 (Current):	Programmable ranges for each channel: 4 ~ 20 mA, 0 ~ 50 mA.
Resolution	0.0018%
Accuracy	Thermistor: ±0.2°C(0°C ~ 70°C, 32°F ~ 158°F) Voltage channel: ±0.05% @ 25°C for 20V, 10V, 5V channels ±0.1% @ 25°C for 2V channel Current channel: ±0.1% FSR @ 25°C
Input Impedance (voltage ch)	> 1 MOhms
Load Resistor (Current ch)	12 Ohms
Over voltage/current Protection	up to ±40 VDC for voltage channels up to ±100mA for current channels
Alarms
Channel Alarms	Two editable alarm thresholds per channel.
Alarm Output	ALARM1 & A2/E terminal strips can be configured as alarm outputs. Alarm-On: MOSFET(N-Channel) switch on Alarm-Off: MOSFET(N-Channel) switch off Max Power: 200mA @ 24VDC
Alarm-On Delay	Programmable 0 - 10 minutes delay with 1-minute increment.
Alarm Indicator	On-board LED becomes red when in alarm condition.
On-board Memory
Size	8 Mega bytes (4MB readings).
Data Retention	Over 20 years.
Sampling
Sampling Interval	20 milliseconds to 12 hours programmable. (external power supply required if interval less than five seconds)
Logging Mode	Stop recording or FIFO when memory is full.
Logging Activation	Programmable instant, start delay or field push button activation.
Communications

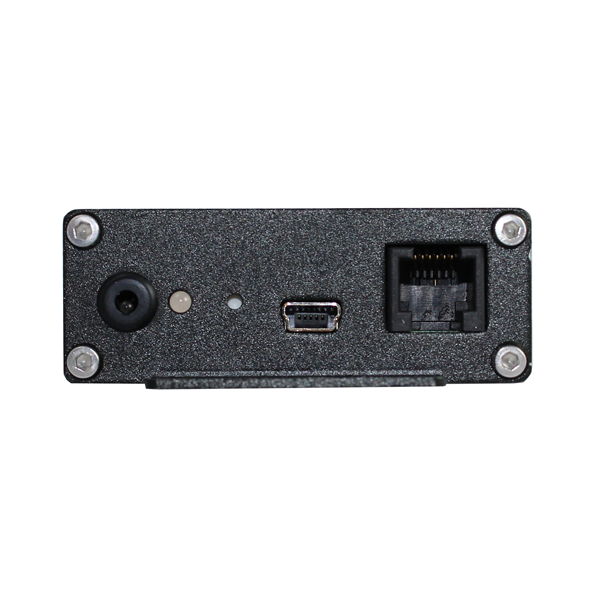

Interface	USB (Mini-USB-B) (USB-A-mini USB-B Cable included) AUX(RJ11) for TTL level RS232 communications.
Baud Rate	Auto-detect baud rate from 2400 to 115200 bps on both USB and AUX.
Battery
Power	Built-in 3.6V Lithium Battery.
Battery Life	10 years based on 1 minute sampling interval.
Software
SiteView (Sold separately)	Configuration, downloading, plotting, real-time view, custom calibration and custom equation.
Software Requirement	Computer with 1.0 GHz or faster processor 1 GB Memory or higher 10 GB of available hard-drive space or higher Windows XP with SP2 or later, Vista, Window 7,8,10 At least one USB port or one COM port.
Physical
Material	Aluminum enclosure.
PCB Treatment	Conformal coating.
Dimension	88 X 64.2 X 24 mm (3.46 X 2.53 X 0.95 inches).
Weight	200g
Mounting	Probe/wall-mount holes for hanging/mounting.
Others
LED Indicator	Tri-Color LED: (can be disabled for power saving) Normal Sampling: light green when sampling. Alarm: red when sampling. Low Battery: amber when sampling.
Excitation Control	A2/E terminal strip can be configured as excitation control output for driving the power of connected devices. Warm-up delay interval settings: 10 to 240 seconds with 10-second increment.
Operating Environment	-40 ~ +70 °C (-40 °F ~ 158 °F), 0 ~ 95% RH non-condensing.
Clock Accuracy	±1 mintue per month.
Approval	CE, FCC

Logger Memory Capacity

Sampling Interval	Enabled Channel	Logging Capacity
1 minute	1	8 years
1 minute	2	4 years
1 minute	8	1 year
10 seconds	1	485 days
10 seconds	2	242 days
10 seconds	8	60 days
1 second	1	48 days
1 second	2	24 days
1 second	8	6 days
100 milliseconds	1	4 days
100 milliseconds	2	2 days
100 milliseconds	8	14.4 hours
