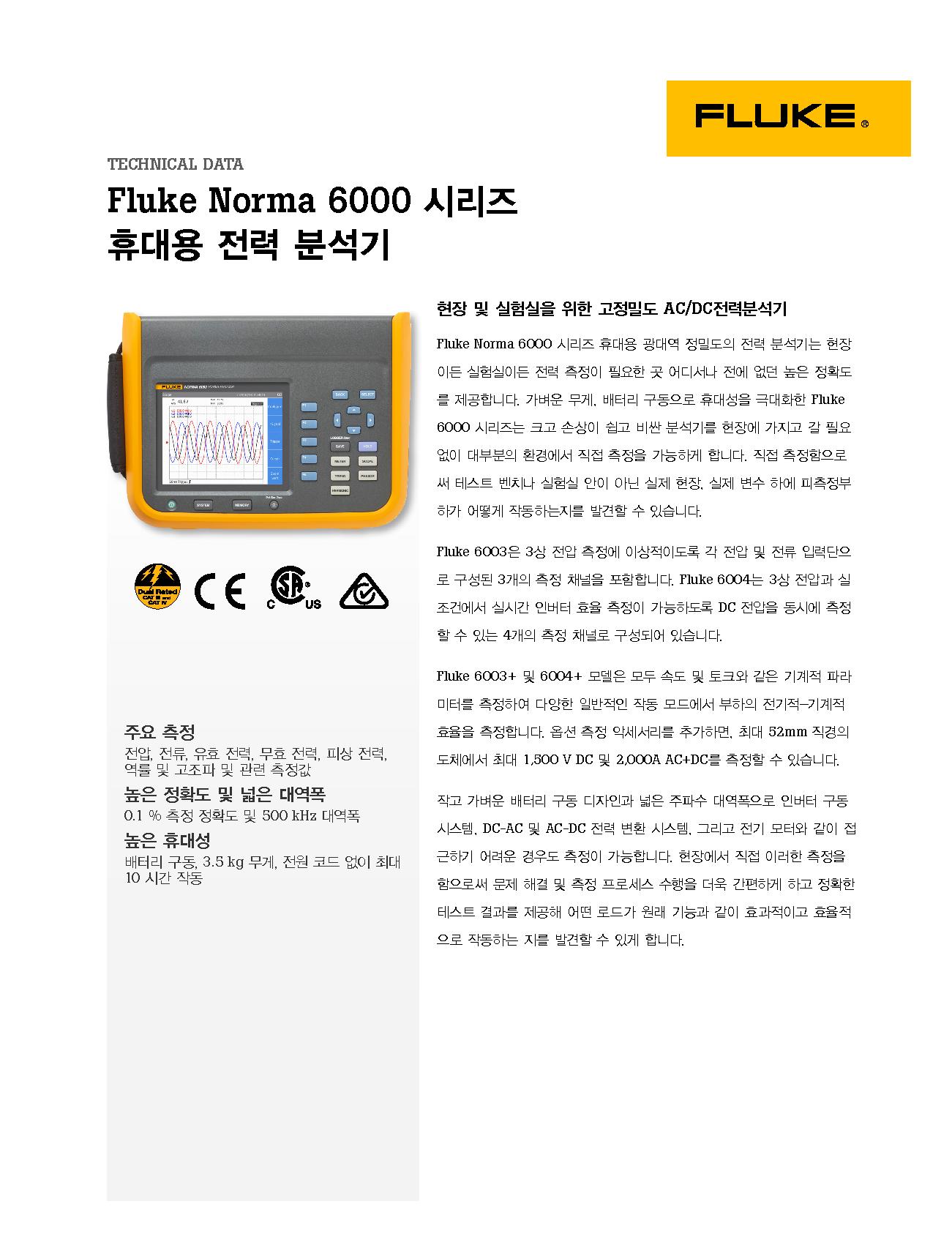

사양

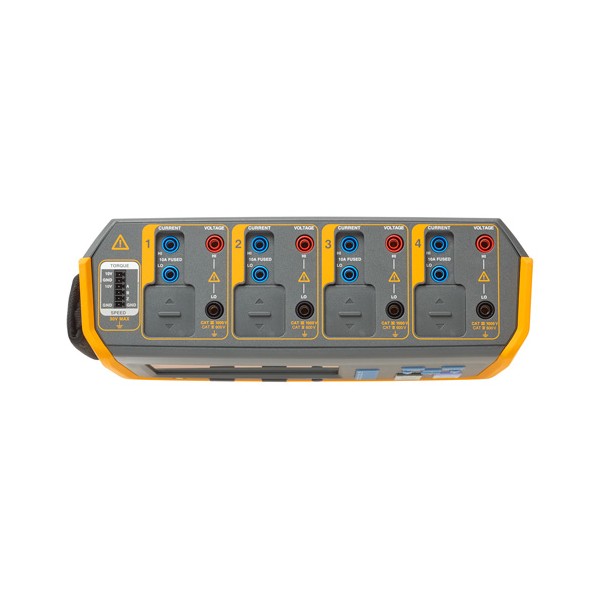

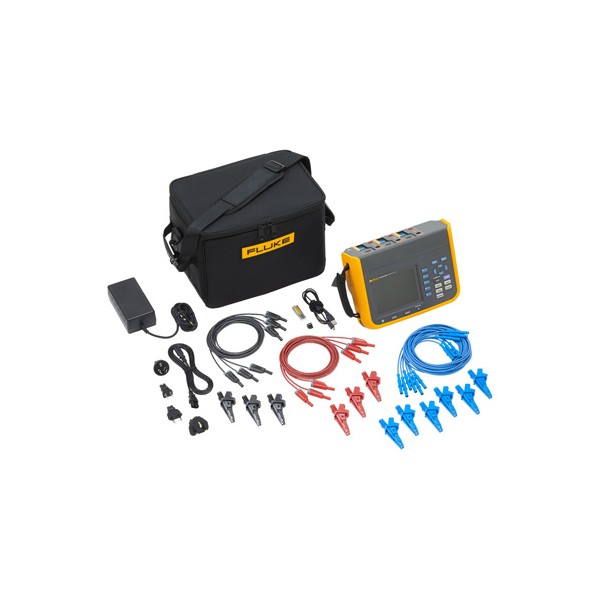

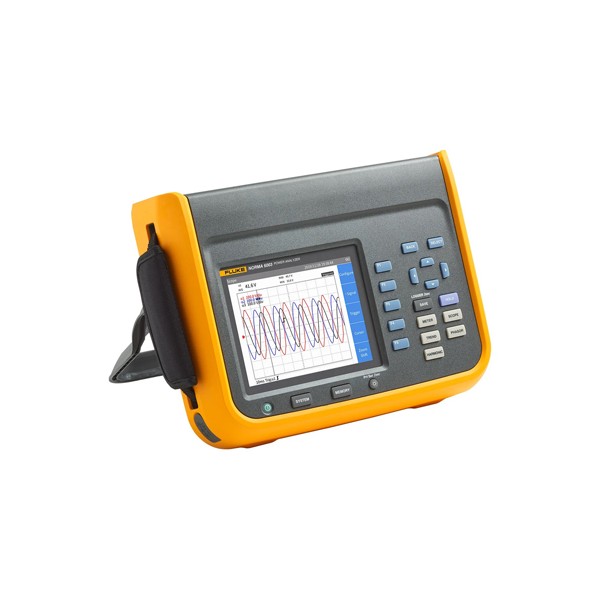

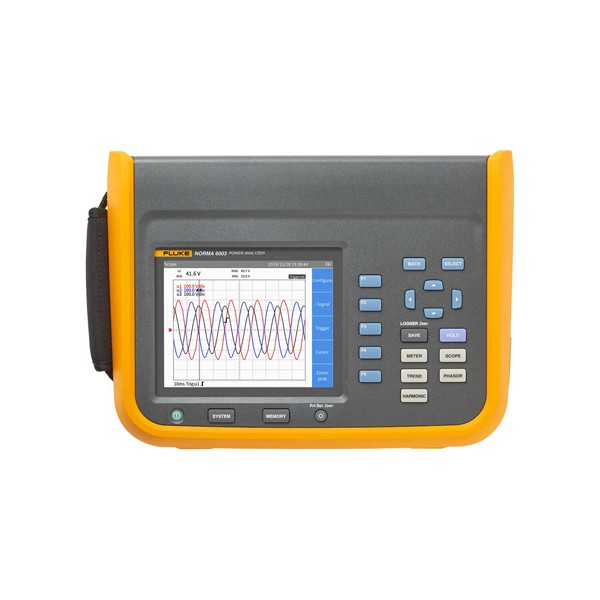

입력 수

Norma 6003

3 전압 + 3 전류

Norma 6003+

3 전압 + 3 전류 + 1 모터 모듈

Norma 6004

4 전압 + 4 전류

Norma 6004+

4 전압 + 4 전류 + 1 모터 모듈

샘플링 속도

200ks/s

측정 업데이트 속도

100ms, 200ms, 500ms, 1s

크기 (H * W * L)

298mm x 215m x 96mm

무게

3.5 kg (7.7 lbs)

디스플레이

5.7 inch, TFT LCD, 640x480

작동 온도

-10 °C ~ +50 °C

보관 온도

-30 °C ~ +60 °C

작동 습도

비응축 (< 10 °C )

≤ 90 % RH (10 °C ~30°C )

≤ 75 % RH (30 °C ~40°C)

≤ 45 % RH (40°C~50°C)

작동 고도

2000m

보관 고도

12000m

IP 등급

IEC 60529에 따른 IP 50(결합된 단자일때)

배터리

BP 291, 10.8V/5000mAh, 54Wh IEC 62133, UN38.3

작동 시간: 10 시간 (배터리 장착시)

안전 등급

IEC 61010-1: 오염 등급 2

IEC 61010-2-030: CAT IV 600V, CAT III 1000 V

EMC

IEC 61326-1: 산업용

IEC 61326-2-2

보증

1 년

통신 인터페이스

USB/RS485

듀얼 분석기 동기화 모드

6,7 또는 8 채널로 확장 가능 (다중 장비 사용시)

PC 소프트웨어

Fluke Power Analyzer software

저장 용량

32 GB

데이터 트랜드 저장 속도

표시 속도에 따라 다름

주요 기능

미터, 스코프, 고조파, 위상, 트랜드

측정 항목

RMS, DC 구성  요소, AC 구성  요소,  정류  평균,  피크  값,  피크-피크,  파고율,  파형률,  기본파  구성  요 소, 기본파 컨텐트, 고조파 왜곡, 고조파 컨텐트, 전압 및 전류에 대한 고조파 요소, 유효 전력, 무효  전력, 피상 전력, 역률, 위상각, 효율, 임피던스, 전기 에너지, 충전/방전 용량(Ah), 주파수, 모터 속도, 토크, 기계 전력, 기계 에너지, 합산 기능

전기 사양

전압

범위

10 V, 100 V, 1000 V

파고율(CF)

CF ≤ 2

최대 전압

10 % 과부하

입력 임피던스

2M Ω/10pF (일반)

온도 계수

0.05 * (Spec)/k

대역폭

1000V 범위: 500kHz; 100V 범위: 200 kHz;

10V 범위:100 kHz

CMRR

120 dB @ 50/60 Hz

정확도 (판독값의 %+범위의 %)

범위

1000 V

100 V

10 V

DC

0.1 + 0.1

0.1 + 0.1

0.1 + 0.2

AC (10Hz ~ 1kHz)

0.1 + 0.1

0.1 + 0.1

0.1 + 0.2

AC (10kHz)

5 + 0.5

5 + 0.5

5 + 0.5

전류

파고율(CF)

CF ≤ 2

온도 계수

0.05 x (Spec)/k

과부하 용량

10 % 과부하

CMRR

120 dB @ 50/60 Hz

션트(전류 입력)

측정 범위

0.1 A, 1 A, 10 A

입력 임피던스

0.025 Ω (일반)

대역폭

10 A 범위: 500 kHz; 1 A 범위: 200 kHz; 0.1 A 범위: 100 kHz

BNC (전압 입력)

범위

0.1 V, 1 V, 10 V

입력 임피던스

100k Ω/100pF (일반)

대역폭

10 V 범위: 500 kHz; 1 V 범위: 200 kHz; 0.1 V 범위: 100 kHz

Range

10 A

1 A

0.1 A

10 V

1 V

0.1 V

DC

0.1 + 0.2

0.1 + 0.5

0.1+2

0.1+0.1

0.1+0.2

0.1+1

AC (10Hz ~ 1kHz)

0.1+0.1

0.1+0.2

0.1+1

0.1+0.1

0.1+0.1

0.1+0.5

AC (10kHz)

5+1

5+1

5+1

5+1

5+1

5+1

모터 모듈 (토크 및 속도)

전압 범위

± 10 V dc, 10 % 과부하

전압 채널

2

입력 임피던스

1.1M Ω (일반)

DC에서 정확도

0.1 % 범위 + 0.1 % 판독값

펄스 채널

3

펄스 로직 최대 임계값

2 V (일반)

펄스 로직 최소 임계값

0.8 V (일반)

최대 펄수 주파수

100 kHz

주파수 영역 측정

주파수 정확도

0.05 % 범위 + 0.05 % 측정값

고조파

100 (50Hz/60Hz)

계산법

FFT/보간법(Interpolation)
