가스 피스톤 게이지 요약정보 및 구매

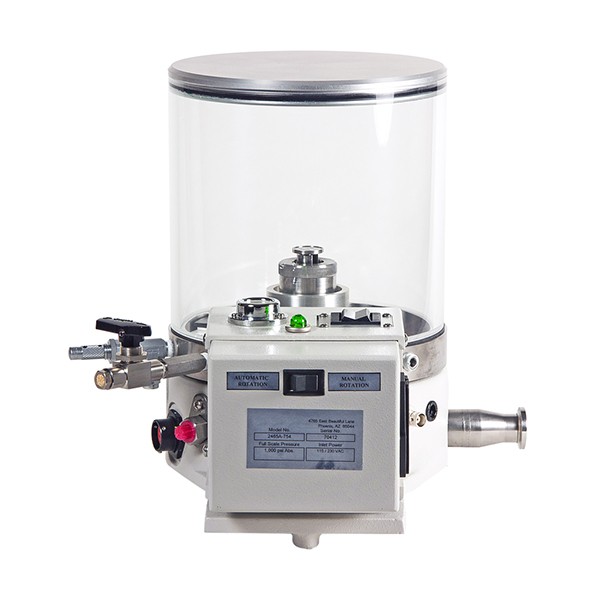

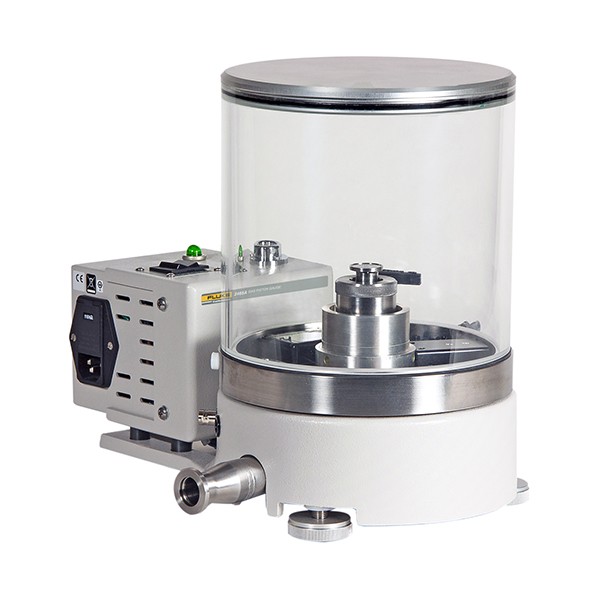

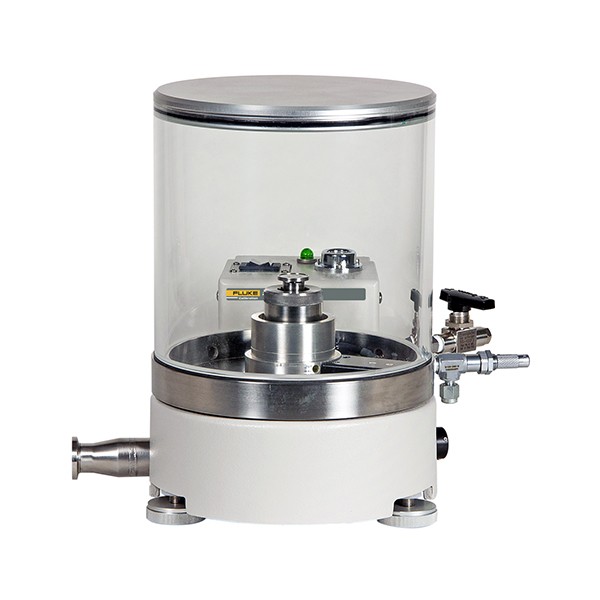

MODEL : 2465A

제품문의

위시리스트 0 찜하기

브랜드	FLUKE CALIBRATION
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

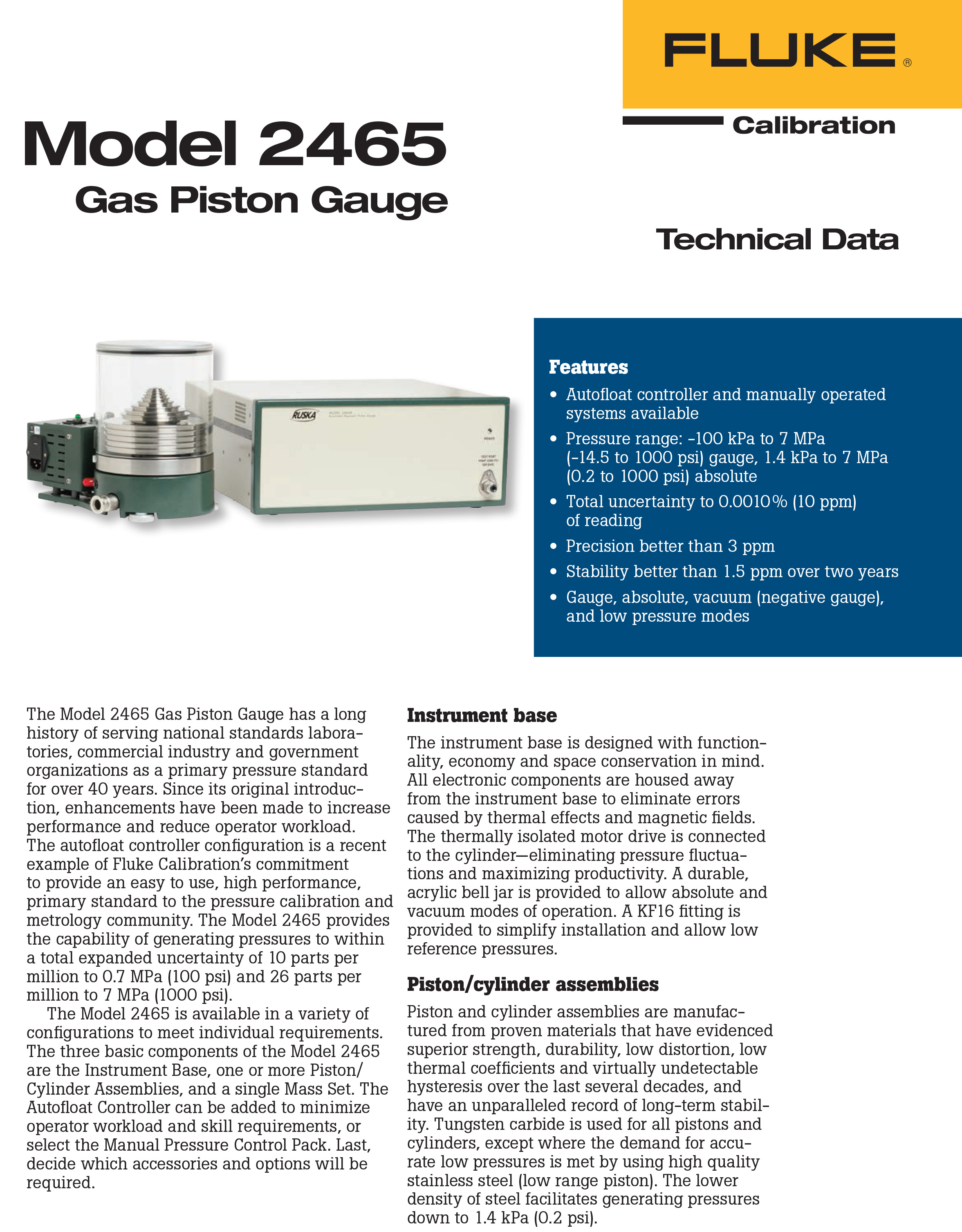

압력 범위 0-1000 psig, 0.2-1000 psia
새로운 autofloat 옵션
100psi (7bar)까지의 압력에서는 측정값의 0.0010% (10 ppm)의 정확도
100psi (7bar)에서 1000psi (70 bar) 까지의 압력에서는 측정값의 0.0027% (27 ppm)의 정확도
3ppm 이상의 정밀도
한 해당 3ppm 이상의 안정도
해상도 0.00001% (1 ppm) 혹은 1 mg
계기, 절대, 진공, 저압력 모드

2465 모델 가스 피스톤 계기는 오랫동안 국가 표준 연구소 업계와 정부 조직들에서 일차 압력 표준으로 40년 넘게 사용되었습니다. 처음 도입된 이후 성능을 개선하고 동작이자 업무를 감소 시켜주는 개선이 이루어졌습니다. autofloat 제어기 설정은 압력 교정 및 metrology 공동체에 대한 Fluke Calibration의 편리함과 고성능 일차 표준에 대한 헌신을 보여줍니다.

2465 모델은 최대 확장 불확도 100psi (7 bar)까지는 10 ppm, 1000psi (70bar)에서는 26ppm 수준에서 압력을 생성할 수 있습니다. 2465모델은 다양한 환경설정을 통해 개별적인 요구조건을 만족할 수 있습니다. 2465 모델은 Instrument Base, 하나 이상의 피스톤/실린더 기구, 단일 중량세트의 세 가지 구성요소로 이루어져 있습니다. autofloat 제어기를 추가하여 사용자에게 필요한 기술적 숙련도와 업무를 줄이거나 경제적인 Pressure Control Pack를 선택할 수 있습니다. 마지막으로 필요한 액세서리와 옵션을 결정하십시오..

장치 베이스

장치 베이스(Instrument base)는 기능성, 경제성, 공간 절감 등을 고려하여 설계되었습니다 모든 전기 부품들은 장치 베이스에 내장되어 열 효과나 자장으로 인한 에러를 없앱니다. 열 차단된 모터 구동계는 실린더에 연결되어 압력 변동을 줄이고 생산성을 최대화합니다. 견고한 아크릴 진공챔버(bell jar)가 절대모드 및 진공모드를 지원하기 위해 제공됩니다. 장착을 용이하게 하고 낮은 기준 압력을 가능케 하는 KF16이 제공됩니다.

피스톤/실린더 기구

피스톤과 실린더 기구는 우수한 강도, 내구도, 낮은 왜곡도와 열계수를 가지며 이력도가 없는 재질들로 지난 수십년 간 증명된 재질을 사용하여 제조되었으며 손색없는 장기적은 안정도를 가집니다. 모든 피스톤과 실린더에는 탄화 텅스텐이 사용되었으나, 낮은 압력에서 높은 정확도가 필요한 경우에는 고급 스테인레스 강이 사용되었습니다 (저범위 피스톤). 철의 낮은 밀도는 0.2 psi (14 mbar)까지의 낮은 압력을 생성하는데 용이합니다. 네 개의 피스톤/실린더 조합으로 시스템 전 범위에서 압력을 생성합니다. 각 피스톤/실린더의 최대 침강율은 0.38 cm/min (0.15 inch/minu)입니다. 더 낮은 침강율이 필요한 경우, 2468 가스 피스톤 계기를 사용하십시오.

중량 세트

각 중량은 공칭값으로 가공되었으며 비자성체로 만들어져 장기적으로 안정하며 자장에 대한 민감도를 제거하였습니다. 쉬운 사용을 위해 전체 중량 세트는 불과 6kg이며 전체 플래터 중량은 1kg 입니다. 연구소급 트림 중량 세트는 피스톤/실린터기구의 범위와 해상도 이내의 모든 압력 증가를 표현할 수 있습니다.

autofloat 제어기

autofloat 제어기는 2465의 비할 데 없는 성능을 유지하면서 작업자 업무량을 감소시킬 수 있습니다. 작업자는 소프트웨어 지시대로 중량 부하를 적용하고 메뉴바의 autofloat 아이콘을 클릭합니다. autofloat 제어기는 정확한 피스톤 부유 위치를 얻기 위한 압력을 자동적으로 생성합니다. 소프트웨어 화면 하단의 삼색 상태 표시줄은 피스톤이 적당한 범위 안에 부유할 때를 지시하며 DUT의 측정값을 입력할 수 있습니다.

압력이 정립되면 autofloat 제어기는 피스톤 회전 속도를 감시하여 필요한 대로 2465 모델의 모터를 동작시킵니다. 모터가 실린더를 회전시키기 때문에 모터가 동작하는 동안에도 측정이 가능하여 시간 지연을 피할 수 있습니다.

autofloat 제어기가 선택 LEM과 함께 동작되는 경우 피스톤 온도, 부유 위치, 진공챔버(bell jar) 기준 진공, 침강율, 주위 온도, 압력, 습도 등을 감시하여 공기밀도를 짐작합니다. 이 데이터들은 소프트웨어로 전송되고 필요한 환경 보정들이 계산되면 생성 압력이 실시간으로 갱신됩니다. autofloat 제어기는 필요 시 진공 펌프도 동작 시킵니다.

추가 기능을 제공하기 위해, autofloat 제어기와 함께 제공된 공압 기준 센서로 시스템이 절대모드, 진공모드 (네거티브 계기), 저압모드에서 동작할 수 있습니다.

autofloat 제어기는 RS-232C를 통해 강력한 관리 소프트웨어인 WinPrompt? 와 인터페이스 합니다. 사용자는 특정 장치를 교정하기 위해 필요한 압력 표를 담은 절차 파일을 설정할 수 있습니다. 장치의 교정이 필요할 때마다 작업자가 절차 파일을 열고 각 압력 세트 포인트를 생성하고 장치의 측정값을 입력하고 결과를 교정파일로 저장합니다. Winprompt에서 교정 보고서를 인쇄할 수 있습니다.

WinPrompt에서는 사용 설정을 위해 윈도우의 Dynamic Data Exchange (DDE)을 이용해 워드 프로세서나 스프레드 시트 프로그램으로 쉽게 보내 자동 보고서 생성 및 분석을 가능하게 해줍니다.

수동 압력 제어

autofloat 제어기 대신에 2465모델과 제공되는 수동 Pressure Control Pack을 이용하면 수동으로 시스템 압력과 부유 위치를 조정하고 제어할 수 있습니다. 추가로 선택 가능한 모델 2456 피스톤 계기 모니터 및 WinPrompt 소프트웨어는 수동 시스템의 기능을 확장해 줍니다. (추가 정보와 사양은 별도 2456 모델의 데이터 시트를 참고하십시오..)

동작모드

2465 모델은 계기모드, 절대모드, 진공모드에서 동작할 수 있습니다.

계기 모드: 압력은 피스톤 위에 적절한 중량을 적재함으로써 원하는 압력을 얻습니다.

절대모드: 표준 KF 16 진공 피팅을 이용해 기준 압력 포트에 진공 펌프를 연결할 수 있습니다. 적절한 중량 부하를 적재하고 진공챔버(bell jar)를 장치 베이스에 설치합니다. 진공 펌프는 진공챔버(bell jar)를 비우고 잔여 압력을 autofloat 제어기 (수동 설정에서는 모델 2456 Deadweight 계기 모니터)로 자동적으로 측정하거나,

진공 모드: 2465 모델과 autofloat 제어기의 내부의 높은 정확도 공압 기준 센서로 대기 하 압력을 생성하여 얻습니다. 시스템은 생성된 압력과 공압 기준 센서 값의 차를 표시합니다: 진공 (네거티브 계기) 압력 저압모드: autofloat 설정에서 공압 기준 센서를 이용해 대기압 이상의 절대 압력을 생성하여 0psig 까지의 압력에서의 동작을 가능케 합니다.

액세서리

Model 2456 피스톤 계기 모니터 및 WinPrompt 소프트웨어: autofloat 기능이 필요하지 않은 사용자 중 2465 모델를 어느 정도 자동화하고자 하는 경우. 2456 모델은 지속적으로 피스톤 온도, 부유 위치, 침강율을 측정하며 선택 시 공기 밀도와 기준 진공도 측정할 수 있습니다. WinPrompt 소프트웨어는 질량 대 압력 비와 압력 대 질량 비를 산출하여 실시간 피스톤 계기변수를 표시해 줍니다.

배선과 피팅 세트: 배선과 피팅 세트는 시스템을 설치하고 교정을 수행하기 위한 부품들을 확보해줍니다.

진공 펌프: autofloat 혹은 진공모드 교정이 수행되는 경우, 두 개의 진공 펌프가 필요합니다. 각 펌프의 최소 용량은 85 liters/min이어야하며, 최대 총 압력이 2E-03 mbar (1.5E-03 Torr)에 달하여야 합니다. autofloat 설정은 각 펌프에 auto-vent 밸브가 장착되어 펌프가 꺼졌을 때 진공 회선이 대기로 배출될 수 있도록 해야 합니다. Fluke Calibration은 해당 조건을 만족시키는 고급 진공 펌프들을 제공합니다. Fluke Calibration 제공 펌프들에는 백스트림 필터가 장착되어 2465 모델과 DUT의 오염을 방지하고 조용한 동작을 위한 머플러도 포함하고 있습니다.

· 제품 사양

일반
압력범위	계기 모드: 0.2–1000 psig (14 mbar ~ 70 bar) 절대모드: 0.2–1000 psia (14 mbara ~ 70 bara) 진공 모드 -14.5 ~ 0 psig (-1000 ~ 0 mbar) (진공 압력은 지역 대기압의 영향을 받습니다.)
전력	115/230 VAC, 50/60 Hz, 15 W
온도	동작 온도 15 ~ 28°C (60 to 82°F) 보관 온도 -20 ~70°C (-4 ~ 158°F)
습도	동작 습도 20-75% 상대 습도, 비응축성보관 습도 0-90%
압력 매체	고순도 질소 혹은 건조 청정 공기로 0.5ppm 이하의 탄화수소 농도와 5 ppm 이하의 H2O 습도를 함유하며 – 이슬 점이 -50 °C 이하 여야하며, 입자 사이즈가 50 마이크론 이하여야 합니다. 낮은 품질의 가스를 사용할 수도 있으나, 피스톤/실린더의 세척 횟수가 증가할 수 있습니다.

성능
정밀도 (type A 불확도)	3ppm 이상 수치들은 95% 신뢰도 수준 (2σ)으로 보고됩니다.
장기간 안정성:	1.5ppm/2년 이상 수치들은 95% 신뢰도 수준 (2σ)으로 보고됩니다.
해상도	1 ppm 혹은 1 mg

피스톤/실린더 기구
하부 범위	공칭 영역: 0.52 in2 (3.4 cm2) 압력범위: 0.2–25 psi (14 mbar to 1.7 bar) 최저 autofloat 압력: 1 psi (70 mbar) 완전 불확도 측정값의 0.001% RDG 혹은 .00001 psi (임계압 1 psi) 재료: 피스톤은 440C 스테인레스 강, 실린더는 시멘트 Tungsten carbide 열계수 1.5E-05/°C
중하부 범위	공칭 영역: 0.13 in2 (0.84 cm2) 압력범위: 1.7-100 psi (117 mbar ~ 7 bar) 최저 autofloat 압력: 5 psi (350 mbar) 완전 불확도: 측정값의 0.001% RDG 혹은 0.00004 psi (임계압 4 psi)c 재료 피스톤과 실린더는 시멘트 Tungsten carbide입니다 열계수: 9.1E-06/°C
상하부 범위	공칭 영역: 0.026 in2 (0.168 cm2) 압력범위: 2–500 psi (0.14 ~ 35 bar) 최저 autofloat 압력: 20 psia (1.4 bar) 완전 불확도: 측정값의 0.0026% RDG 혹은 0.0004 psi (임계압 16 psi)c 재료: 피스톤과 실린더는 시멘트 Tungsten carbide입니다 열계수: 9.1E-06/°C
상부 범위	공칭 영역: 0.013 in2 (0.084 cm2) 압력범위: 2-1000 psi (0.14 ~ 70 bar) 최저 autofloat 압력: 35 psia (2.4 bar) 완전 불확도: 측정값의 0.0026% RDG 혹은 0.0004 psi (임계압 16 psi)c 재료: 피스톤과 실린더는 시멘트 Tungsten carbide입니다 열계수: 9.1E-06/°C

중량 세트
총 중량	13.2 lb (6 kg)
최대 플래터 질량:	2.2 lb (1 kg)

autofloat 시스템
autofloat 제어기	양성 중지 제어기는 자동적으로 압력을 생성하고 피스톤 부유 위치를 원하는 압력에 유지합니다 . WinPrompt 소프트웨어 포함
autofloat 범위	하부 범위 피스톤/실린더: 1–25 psi (70 mbar ~ 1.7 bar) 중하부 범위 피스톤/실린더: 5-100 psi (350 mbar ~ 7 bar) 중상부 범위 피스톤/실린더: 20–500 psi (1.4 ~ 35 bar) 상부 범위 피스톤/실린더: 35-1000 psi (2.4 ~ -70 bar)
플로트 위치	인덕션 센서 플로트 위치 해상도: 0.001 inch (0.002 cm) 침강율 해상도: 0.001 inch/minute (0.001 cm/min)
피스톤 온도	4선 100Ω PRT 정확도: ±0.1 °C 분해능: 0.01 °C
실험실환경 모니터(LEM)	센서유형 온도: 박막 플래티넘 1000Ω RTD 습도 정전식 IC 습도 센서 공압: 압전식, monolithic 실리콘 압력 트랜듀서 정확도 온도: ±2 °C 습도: ±15% 압력: ±5 mmHg
진공 모듈	호열성 센서 정확도: 측정값의 10%와 10mTorr 중 큰 것 분해능: 1 mTorr
공압 기준 센서	정확도: ±0.002 psi (0.14 mbar)/년 이상 저 계기모드 에서의 정확도: ±0.0004 psi (0.03 mbar) 분해능: 0.00015 psi (0.01 mbar)

컴퓨터 인터페이스
요구사항	펜티엄 급 프로세서, RS-232C 인터페이스, 모니터, 마우스나 다른 포인팅 장치, 키보드, 프로그램을 설치하기 위한 2MB 이상의 여유 공간, 윈도우 95 이상

· 제품 구성

Model Name	설명
2465A-754	가스피스톤 계기 계기모드와 절대모드를 위한 진공챔버(bell jar)를 포함한 autofloat 장치 베이스, 예비부품 키트 포함 115/230 VAC 선택가능
2465-725	0.2 - 25 psi (14 mbar - 1.7 bar) 피스톤 실린더
2465-727	1.7 - 100 psi (117 mbar - 7 bar) 피스톤 실린더
2465-729	2 - 1000 psi (140 mbar - 70 bar) 피스톤 실린더
2465-730	2 - 500 psi (140 mbar - 35 bar) 피스톤 실린더

Accessories common to all models:

액세서리	설명
2456-LEM	실험실환경 모니터(LEM)
2456-VAC	진공센서모듈
3990-801	7 MPa (1000 psi) 까지의 수동압력제어기
2465A-23	선과 연결구 키트
99878-800	Auto-vent 포함 진공펌프, 분당 85리터,50/60Hz 115/230 VAC 선택가능 주의: autofloat 시스템은 auto-vent 기능 내장 진공펌프를 필요로 합니다. 주의: 절대모드 압력의 생성에는 2대의 진공펌프가 필요합니다.
2456-800	피스톤 계기 모니터, 단일채널, RS-232 인터페이스와 WinPrompt 소프트웨어 포함 115/230 VAC, 50/60 Hz
2456-801	피스톤 계기 모니터, 2채널 RS-232 인터페이스(2)와 WinPrompt 소프트웨어 포함 115/230 VAC, 50/60 Hz
