압력 피스톤 게이지(500kPa) > 피스톤 게이지
.jpg)
상품 이미지 전체보기
제품 정보

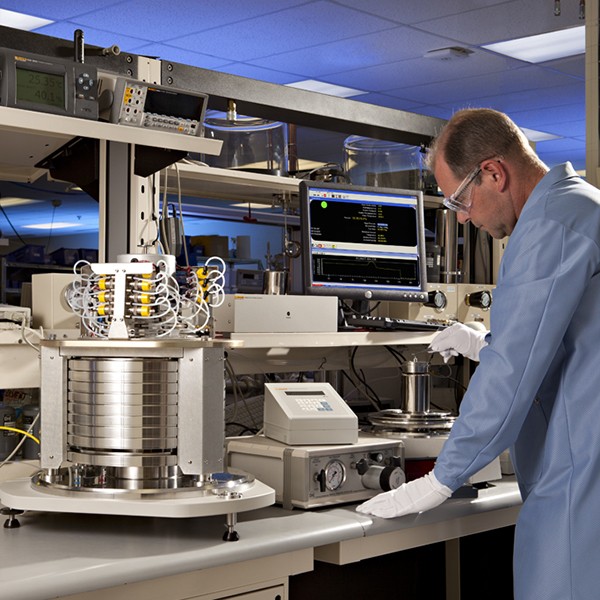

500kPa 까지의 절대 및 계기 압력을 위한 자동 일차 압력 기준
PG9607은 Fluke Calibration의 차세대 절대 압력 피스톤 계기입니다. 100kg 중량 세트로 단일 피스톤 실린더에서 11~ 500kPa에 이르는 계기 및 절대 압력을 규정합니다.
The PG9602 is the next generation of absolute pressure piston gauge from Fluke Calibration. It includes multiple piston cylinder range options to support absolute or gauge pressure measurements from 12 kPa to 10 MPa.
이 피스톤 계기는 metrology 연구시설에서 실제 일차 압력 기준으로서 사용되기 위해 만들어졌습니다. 낮은 불확도 규격 소급가능성을 위한 50mm 피스톤 실린더에 준하는 성능을 가지고 있고, 피스톤 장착대로 간극 동작을 조절할 수 있어 피스톤 실린더 온도 측정의 불확도를 감소시킬 수 있습니다. 새로운 플랫폼 구조는 피스톤 실린더의 온도 안정도를 향상시킵니다.
PG9602/9607의 AMH (자동 중량 취급) 자동 중량 관리 기술로 계기모드와 절대모드 모두에서 완전 자동 테스트할 수 있습니다. 동작상의 수동 단계를 제거하여 시간을 절감하며 metrology 측면에서 유리합니다. AMH에 자동 압력 관리 기능과 소프트웨어를 조합하면 반복 확장 테스트가 가능해지고 PG 9607은 강력한 교정 연구 툴이 됩니다.
PG9602/9607은 압력 측정 불확도를 감소시키기 위한 Fluke Calibration와 국가 metrology 시설 (national metrology institutes, NMIs)간의 협력의 결과로 수년 간 PG7000 피스톤 계기들을 NMI들과 전세계 최고 연구시설에 공급해왔습니다.

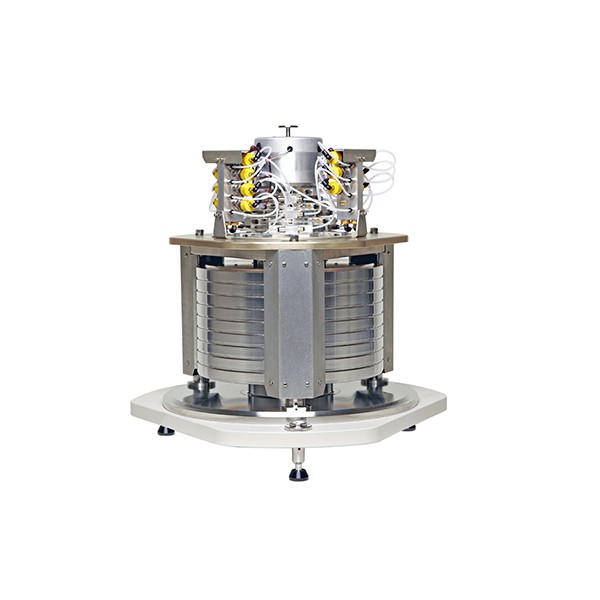

개선된 50 mm 피스톤 실린더 구조
PG9602/9607의 피스톤 실린더 기구는 50mm 피스톤 실린더의 설계, 제조, 교정에 대한 15년 경험을 기반으로 만들어졌습니다. PC-9607-5는 고정식 피스톤과 부유 실린더 설계의 5 kPa/kg 피스톤 실린더입니다. 개선된 제조 및 시험 방법을 이용하여 초저 왜곡도 기구를 만들어 50 mm 피스톤 실린더는 100kg 중량으로 최대 500 kPa까지 뛰어난 성능을 보입니다. PG9607 장착대는 독립적인 제어 간극 압력을 피스톤 내부에 발생 시켜 피스톤과 실린더 사이의 간격을 예측 가능한 정도로 변화시켜 상세히 연구할 수 있습니다.
불확도를 최소화하는 혁신
이십년 전, DH Instruments PG7000 시리즈 피스톤 계기들은 온-보드 센서와 감시 기술과 여타 성능 및 사용상 기능들을 시장에 도입하였습니다. PG9000 플랫폼은 압력 측정을 개선하기 위한 혁신을 추가합니다.
플랫폼에는 PG 터미널, 피스톤 계기 베이스, 그리고 새로운 원격 전자 모듈로 이루어져 있습니다. 터미널이 유저 인터페이스로 기능합니다. Metrological 부품 데이터를 저장하고 동작 및 대기 환경 상태를 보고하고 압력을 산출합니다.
PG9000 피스톤 계기 베이스는 자동 피스톤 실린더 회전과 중량 취급을 지원하고 센서와 회전 제어를 위한 모든 전자 부품들은 원격 전자 모듈로 옮겨졌습니다. 이러한 구조는 대부분의 열원이 베이스에서 원거리에 장착되기 때문에 장기적인 진공 동작 중에서도 베이스에서의 최대 온도 안정도를 유지하게 해줍니다.
PG9602/9607 장착 대에는 PRT가 두 개 내장되어 피스톤 실린더 온도 불확도를 낮춥니다. PRT들은 쉽게 제거하여 교정할 수 있습니다. 커패턴스 다이어프램 계기는 절대 모드잔여 진공 모드 측정용 선택 사양 진공 기준 하드웨어에 포함되어 있습니다. PG9607은 대부분의 사용자 제공 진공 센서의 출력을 통합할 수 있습니다.
자동화 지원 metrology

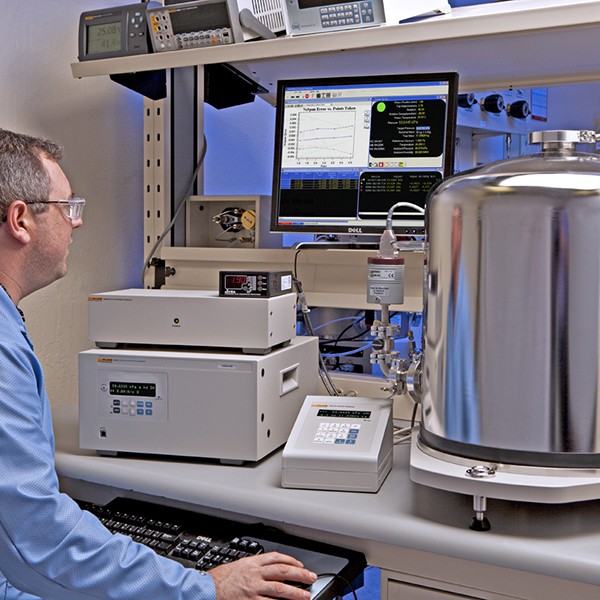

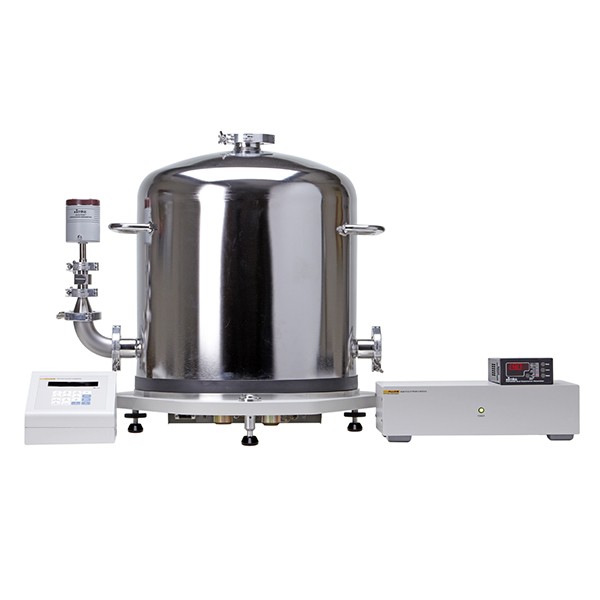

AMH 자동화 중량 취급 기술은 PG9602/9607에서 확장되어 최대 100kg 중량 부하에서의 계기 및 절대 동작을 할 수 있습니다. 수동 중량 적재를 제거하여 기계적 마모를 줄이고 중량 안정도를 증가시키고 자동화 중량 핸들러는 비워진 진공챔버(bell jar) 내부에서 동작하여 테스트 포인트 사이에서 중량을 교체하는 동안의 진공 변화가 없습니다. 지속된 진공 환경 덕에 잔여 진공값은 낮고 일정하고 전체 테스트 시간과 생산성도 향상되며 특히 절대 압력 테스트에서 두드러집니다. 무엇보다도, 완전 자동화 덕택에 고도로 일관된 측정이 가능해지며 수동 테스트에서는 불가능했을 수 많은 테스트 포인트로 광범위한 테스트가 가능해집니다. COMPASS® for Pressure와 같은 교정 관리 소프트웨어로 완전 무인 테스트를 할 수 있습니다.
· 제품 사양
일반 사양 | |
| 전력 | 85/264 V ac, 50/60 Hz, 22 VA 최대 소모 |
| 온도 | 동작고도: 15 °C ~ 35 °C (59 °F ~ 95 °F) 보관고도: -20 °C ~ 70 °C (-4 °F ~ 158 °F) |
| 습도 | 동작고도: 5% ~ 95% RH, 비응축 |
| 중량 | 중량 혹은 피스톤 실린더가 적재되지 않은 장비 플랫폼 PG9607 (진공 하드웨어 비 구비 시): 34 kg (74 lb) 원격 전자 모듈: 1.9 kg (4 lb) PG 터미널: 1.4 kg (3 lb) 선택 사양 진공 기준 하드웨어: 16 kg (36 lb) |
| 치수(폭 x 높이 x 깊이) | PG9602/9607 베이스 (진공 하드웨어 비 구비 시): 34.1 cm x 54.3 cm x 52.3 cm (13.4 in x 21.4 in x 20.6 in) (높이: 피스톤 실린더 기구 상부) PG9607 베이스 (선택 사양 진공챔버(bell jar)와 vaccum 계기 연결시): 원격 전자 모듈: 10.2 cm x 35.1 cm x 19.6 cm (4 in x 13.8 in x 7.7 in) PG 터미널: 12 cm x 15 cm x 20 cm (4.7 in x 5.9 in x 7.9 in) |
| 마이크로 프로세서 | 장비 플랫폼: Motorola 68302 PG 터미널: Hitachi 64180 |
| 통신 포트 | RS-232 COM 1: 호스트 컴퓨터 COM2: 잔여 진공 센서 (외부) COM3: 자동 압력 제어기 COM4: 미 사용/여분 IEEE-488 호스트 컴퓨터 |
| 전반적인 압력범위 | 계기: 11 kPa ~ 500 kPa, 0.11 bar ~ 5 bar, (1.6 ~ 72.5 psi)1 절대: 11 kPa ~ 500 kPa, 0.11 bar ~ 5 bar, (1.6 ~ 72.5 psi)1 |
| 동작 매체 | 가스: 질소, 헬륨, 건조 공기 (이슬 점≤ -40 °C) |
| 최대 중량 부하 | 100 kg1 |
| 압력 연결 | PG 9602/9607 베이스 시험용 포트: DH200* 제어 간극 압력: DH200* * 6.35mm (0.25 in) 원추형 및 왼나사 튜브를 위한 글랜드 칼라 피팅 AE SF250C, HIP LF4 등과 호환 AMH 드라이브 Swagelok QM 시리즈 ((QM2-B-200) 호환 퀵 커넥터 DESO (더블엔드 셧오프) 형식 스템과 사용 AMH vent . 원격 전자 모듈: ATM 포트: 10-32 UNF 진공챔버(bell jar) 3x 40 mm ISO/KF flange, 1x 50 mm ISO/KF flange (상부) CE 적합성 |
1 MS-AMH-100 중량 세트는 대략 104.5kg의 중량을 담고 있습니다. 피스톤 혹은 실린더와 bell 기구를 합치면 총 중량 부하는 106k에 이르며 이는 530 kPa (5.3 bar, 76.9 psi)에 해당합니다
.
AMH-100-VAC Automated Mass Handler (선택 사양) | |
| 전원 요구사항 | 15 V dc @ 2 A, 30 W 최대 소모 |
| 온도 | 동작고도: 15 °C ~ 35 °C (59 °F ~ 95 °F) |
| 치수(폭 x 높이 x 깊이) | 41 cm x 41 cm x 36 cm (16.3 in x 16.1 in x 14.1 in) |
| 중량 | 12 kg (25 lbs) |
| 전원/통신 | 맞춤 8핀 커넥터 |
| AMH 드라이브 공기 공급원 | 550 kPa (80 psi), ± 10 %, 최저 유량 |
| AMH 진공 공급 | 대기하에서 최소 50 kPa (7.5 pi), 최저 유량 |
| 압력 연결 | 압력: 퀵 커넥터 DESO (더블 엔드 셧오프)형식 스템 Vacuum: 퀵 커넥터 SESO (싱글 엔드 셧 오프) 형식 스템 |
피스톤 실린더 기구 (PC-9607-5) | |
| 피스톤은 장착대에 고정되고, 실린더는 부유하며 회전합니다. | |
| 피스톤 재질 | 탄화 텅스텐 |
| 실린더 재질 | 탄화 텅스텐 |
| 공칭 직경 | 50 mm (1.97 in) |
| 공칭 영역 | 2000 mm2 |
| 장착 시스템 | 피스톤 내부에서 제어 간극 압력 (제어 간극 압력, CCP)을 자유롭게 변형할 수 있습니다. |
| 통상 하강율 (전체 중량 부하) | 500kPa에서 < 0.25 mm/분 (0.009 in/분) |
중량 세트 | |
| 모든 중량들은 몰드형 재사용 가능한 이동 케이스의 맞춤 장착물에 담겨 배달됩니다. | |
| 중량 | 재질: 304L 비 자성 스테인리스 강 마감: 전해연마 조정 오차: 공칭값 ± 20 ppm 측정값의 불확도: 5ppm과 1mg 중 큰 값 측정값의 불확도: ± 1 mg |
압력 측정 | |
| 피스톤-실린더 유효 면적 불확도와 피스톤 계기 확정 압력의 평균 측정 불확도에 대한 정보는 피스톤-실린더의 교정 보고서와 기술 자료 '0180TN12 Typical Pressure Measurement Uncertainty Defined by a PG9607 or PG9602' 피스톤 계기의 현재 개정본을 참고하십시오 | |
| 감도1 | 0.005 Pa + 0.5 ppm |
| 재현 가능성2 | ± 2 ppm + 0.05 Pa |
1. 감도: 출력에서 나타난 입력의 최소 변이.
2. 재현 가능성: 1년간의 유효 면적의 안정도와 AMH-100 중량 세트의 안정도의 평균평방근.
대기와 장비 조건 측정 | |
| 온도 (대기) | 범위: 0 °C ~ 40 °C (32 °F ~ 104 °F) 분해능: 0.1 °C (32.18 °F) 측정 불확도: ± 1 °C (33.8 °F) |
| 온도 (피스톤 실린더 모듈) | 범위: 0 °C ~ 40 °C (32 °F ~ 104 °F) 분해능: 0.01 °C (32.02) 측정 불확도: ± 0.1 °C (32.18 °F) |
| 내장 센서 통한 공압 | 범위: 70 kPa ~ 110 kPa 분해능: 10Pa 측정 불확도 ± 140 Pa 대기압은 DHI RPM과 같은 RS-232에서 자동적으로 측정할 수 있습니다. |
| 상대습도 | 범위: 5 % ~ 95 % RH 분해능: 1-RH 측정 불확도: ± 10 % RH |
| 피스톤 위치 | 범위: ± 4.5 mm 분해능: 0.1 mm |
| 피스톤 회전 (속도와 감속) | 범위: 2rpm ~ 99rpm 해상도: 1 rpm |
| 진공 (선택 사양) | 범위: 0 Pa ~ 13 Pa 분해능: 0.01 Pa 측정 불확도: ± 0.05 Pa + 측정값의 0.5 % |
· 제품 구성
| 액세서리 | 설명 |
|---|---|
| 자동화 질량취급 | 자동화 질량취급 옵션에 대해서는 AMH-100과 AMH 질량세트 참조. |
| 3990-801 수동압력제어팩 | 7 MPa (1000 psi) 까지의 수동압력제어기 |
| 3990-803 수동압력제어팩 | 20 MPa (3000 psi) 까지의 수동 압력제어 |
| COMPASS | 교정지원 소프트웨어 |
| PPC4 A700Ku | 700 kPa (100 psi) 까지의 자동 압력제어 |
| PPC4 A2Mu | 2 MPa (300 psi) 까지의 자동 압력제어 |
| MPC1-1000 | 수동조작 가스압력 제어기, 압력범위 진공~ 7MPa(1,000psi) |
| PPC4 A700Ku | 700 kPa (100 psi) 까지의 자동 압력제어 |
| PPC4 A14Mu | 14 MPa (2000 psi) 까지의 자동 압력제어 |
