IEEE C37.118.1a™-2014 및 IEEE 동기위상기 측정 테스트 제품군 사양-버전 2-2015를 준수하는 빠르고 자동화된 추적 가능 교정

요즘의 스마트 그리드는 PMU(위상 측정 장치)에 의존하여 배전망 내의 전압, 전류, 주파수 및 위상에 대한 미션 크리티컬 데이터를 실시간으로 전달합니다. 일관되고 정확하며 신뢰할 수 있는 PMU 데이터를 얻기 위해서는 PMU를 올바르게 교정해야 합니다.

6135A/PMUCAL Phasor Measurement Unit Calibration System은 현재 사용할 수 있는 장치 중 유일하게 추적 가능성을 갖춘 완전 자동 PMU 교정 시스템입니다. 이 시스템은 NMI(국가표준기관)뿐 아니라 PMU 설계자와 제조업체에도 이상적인 솔루션입니다. 또한 타사 교정 연구소, 전력 시설 및 송전 관련 조직에도 최적인 솔루션입니다.

이 솔루션은 PMU를 설치하기 전에 그리고 작동 수명 기간 동안 필요에 따라 교정하거나, PMU 및 기타 전력망 도구의 유형 테스트를 수행하거나, 시제품 승인을 수행하는 등의 용도로 사용할 수 있습니다. 6135A에는 3상 6135A Electrical Power Calibration Standard가 포함되어 있으므로 전력 및 전력 품질 테스트 장비의 광범위한 워크로드를 교정하는 데에도 사용할 수 있습니다.

통합된 6135A/PMUCAL 시스템은 PMU 작동 및 검증을 위한 IEEE C37.118.1a-2014, IEEE 동기위상기 측정 테스트 제품군 사양-버전 2-2015 및 C37.242-2013 표준을 완전히 준수합니다. 또한 2016 초안 표준 IEC/ IEEE 60255-118 Ed.1도 완전히 준수합니다. 완전히 자동화되었으므로 비전문 사용자도 빠르게 솔루션을 시작하고, 수동 기술 사용 시 수일이 걸리는 것과 대조적으로 필수 테스트를 몇 시간 만에 완벽하게 수행할 수 있습니다.

한 눈에 보는 6135A/PMUCAL

6135A/PMUCAL 시스템을 통해 다음을 수행할 수 있습니다.

·         테스트 시스템 사이트나 인터넷을 통해 원격으로 클라이언트 PC에서 PMU 교정 및 테스트

·         PMU 테스트를 빠르게 설정

·         자동 교정 절차를 통한 교정 속도 향상 또는 대화식으로 사용자 지정 PMU 테스트 수행

·         표준으로 지정된 배전망에서 발생하는 필수 정적 및 동적 전압/전류 상태 제공

·         이러한 신호를 위상 측정 장치에 적용

·         PMU에서 보고된 결과 캡처

·         총 벡터 오류(TVE), 주파수 오류(FE) 및 주파수 오류의 변화율(RFE) 평가

·         보고 결과와 원래 자극 비교

·         IEEE Std C37.118.1a™-2014에 정의된 임계값을 기준으로 평가

·         테스트 보고서, 그래프 및 교정 인증서를 생성하여 바로 인쇄하거나 전자적으로 공유할 수 있음

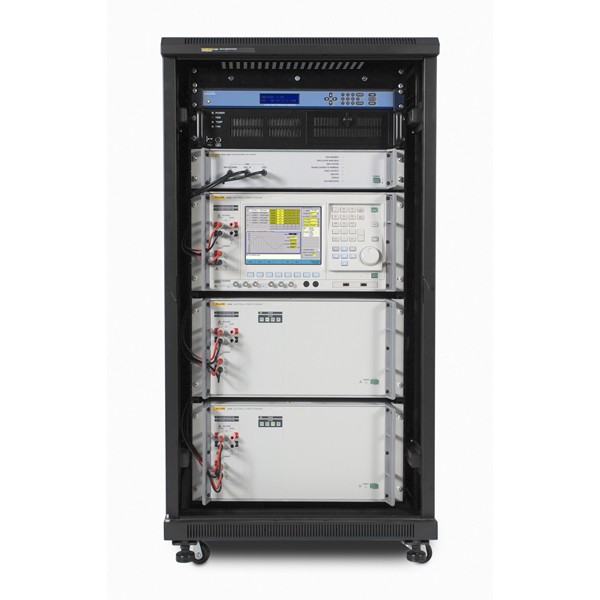

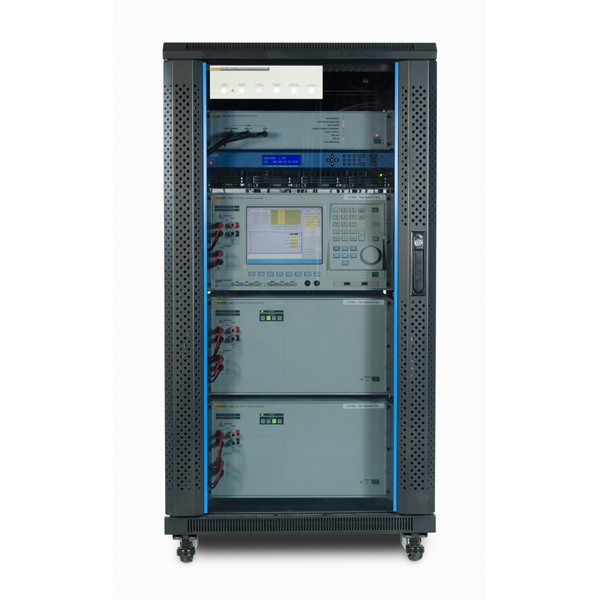

6135A/PMUCAL 시스템은 다음 하드웨어 구성 요소로 이루어져 있으며, 테스트 연결 패널이 통합된 19인치 시스템 랙에 장착되어 제공됩니다.

·         3상 6135A Electrical Power Standard: 1개의 6105A Electrical Power Standard 마스터 장치와 2개의 6106A Electrical Power Standard 보조 장치가 포함되어 있습니다. PMU에 테스트 전압 및 전류의 소스를 제공합니다.

·         6105A System Timing Unit: 타이밍을 제어하고 교정 시스템 전체에서 수행된 테스트를 동기화합니다.

·         GPS 리시버: 6135A/PMUCAL 시스템과 테스트 중인 PMU에 UTC(협정 세계시)의 소스를 제공합니다.

·         서버 PC: 클라이언트 PC에서 명령을 수신하여 교정 시스템을 제어하는 전용 애플리케이션 컨트롤러로 사용됩니다.

서버 PC와 분리되어 있지만 공통 네트워크를 통해 연결된 사용자 제공 클라이언트 PC도 필요합니다.

교정 소프트웨어는 6135A/PMUCAL 시스템의 제어 인터페이스로, 이를 통해 사용자는 테스트 프로세스를 구성하고 테스트 중인 PMU의 테스트 및 교정을 제어할 수 있습니다. 또한, 이 소프트웨어는 고급 성능 분석 도구로서 테스트 결과를 분석하기도 합니다. 사용할 수 있는 작동 모드는 두 가지가 있습니다. 시뮬레이션 모드에서는 실제 PMU에 연결되지 않은 상태에서 소프트웨어가 작동하지만, 교정 시스템에 실제로 연결되지 않은 상태에서 교정 소프트웨어를 사용하거나 테스트 개발 또는 시스템 교육을 수행하기 위해 PMU 응답을 시뮬레이션합니다. PMU 테스트 모드에서는 PMU를 테스트하고 실제 테스트 데이터를 수집할 수 있습니다.

클라이언트 PC에 소프트웨어가 설치되면 다음을 수행할 수 있습니다.

·         사전에 로드된 필수 테스트 세트를 사용하여 IEEE C37.118.1a-2014 표준을 기준으로 PMU를 완전히 테스트합니다.

·         PMU에 사용자 지정 테스트를 수행하여 표준에서 명확히 요구하지 않는 방식으로 작동하는지 확인합니다.

·         테스트 데이터를 참조해 결과를 구하고 분석합니다.

·         필요에 따라 테스트 절차를 수정하거나 새로운 테스트 절차를 만듭니다.

테스트 시스템 아키텍처를 사용하면 전 세계 어디서나 인터넷을 통해 클라이언트 PC에서 테스트 시스템에 액세스할 수 있습니다. 수동 기술 사용 시 수일이 걸리는 것과 대조적으로 PMU 구성당(주파수, 샘플링 속도, 클래스) 약 6~8시간 내에 자동화된 PMU 테스트를 완료할 수 있습니다. 그리고 초기 설정도 빠릅니다. 자동 테스트 시작 시 한 시간 미만의 사용자 상호 작용이면 됩니다.

시스템 정확도는 IEEE C37.118.1a-2014 측정 요구 사항을 기준으로 통상 40:1의 테스트 정확도 비율을 보장합니다.

6135A/PMUCAL 시스템을 사용하면 유연하고 편리하게 보고서를 생성할 수 있습니다. 시스템에 사전 구성 보고서가 포함되어 있어 생성 시간을 최소화할 수 있습니다. 이러한 보고서를 "있는 그대로" 사용할 수도 있고, 템플릿으로 이용해 특정 요구에 맞게 사용자 지정할 수도 있습니다.

6135A Electrical Power Standard Three-Phase System

PMU 교정 시스템의 핵심인 6135A Electrical Power Standard Three Phase System은 6105A System Timing Unit 및 서버 PC와 상관없이 독립 실행형 모드로 작동할 수 있습니다. 6135A는 전력 교정 표준의 정확도에 대한 새로운 벤치마크를 수립합니다. 전압과 전류가 최대 6자리 정밀도와 0.005%(50ppm)보다 나은 정확도로 생성됩니다. 위상 조정은 1,000분의 1도 또는 10마이크로라디안의 분해능으로 제공됩니다. 6105A의 0.0023도에 해당하는 전압-전류 위상 정확도로 뛰어난 위상 성능을 제공합니다. 전압 간 위상 정확도는 0.005도입니다.

6135A를 사용하여 플리커, 고조파, 감소 및 증가, 상호 고조파, 변동 고조파, 동시 적용 등 여러 종류의 복잡한 신호를 생성할 수 있습니다.

이 기능은 다음과 같은 전력 테스트 장비로 광범위한 워크로드를 교정할 수 있는 뛰어난 유연성을 제공합니다.

·         AC 전압계

·         AC 전류계

·         변류기

·         플리커 미터기

·         위상각도 미터기

·         역률 미터기

·         전력 분석기

·         전력 기록기

·         전력 변환기 릴레이 테스터

·         VA 미터기

·         VAR 미터기

·         변압기

·         전력계(3선 또는 4선)

·         전력량 계량기

·         등

클라이언트 PC 요구 사항

·         Microsoft Windows 7 이상 운영 체제

·         Microsoft Excel 2003 이상

·         2GHz 프로세서

·         2GB RAM

·         20GB의 사용 가능한 하드 디스크 프로그램 및 데이터 저장 공간

·         300KB/s보다 빠른 네트워크 연결

·         교정 소프트웨어를 설치할 32X DVD 드라이브

전원 정확도 사양

6100B/6105A 사용 설명서의 사양을 참조하십시오.

C37.118.1a-2014 테스트용 성능 사양

PMU 테스트: 영향 수량 범위 제한 일반 테스트 제한

안정 상태 테스트

변조 테스트

주파수 램프 테스트

입력 스텝 변경 테스트

일반 사양
