제품 정보

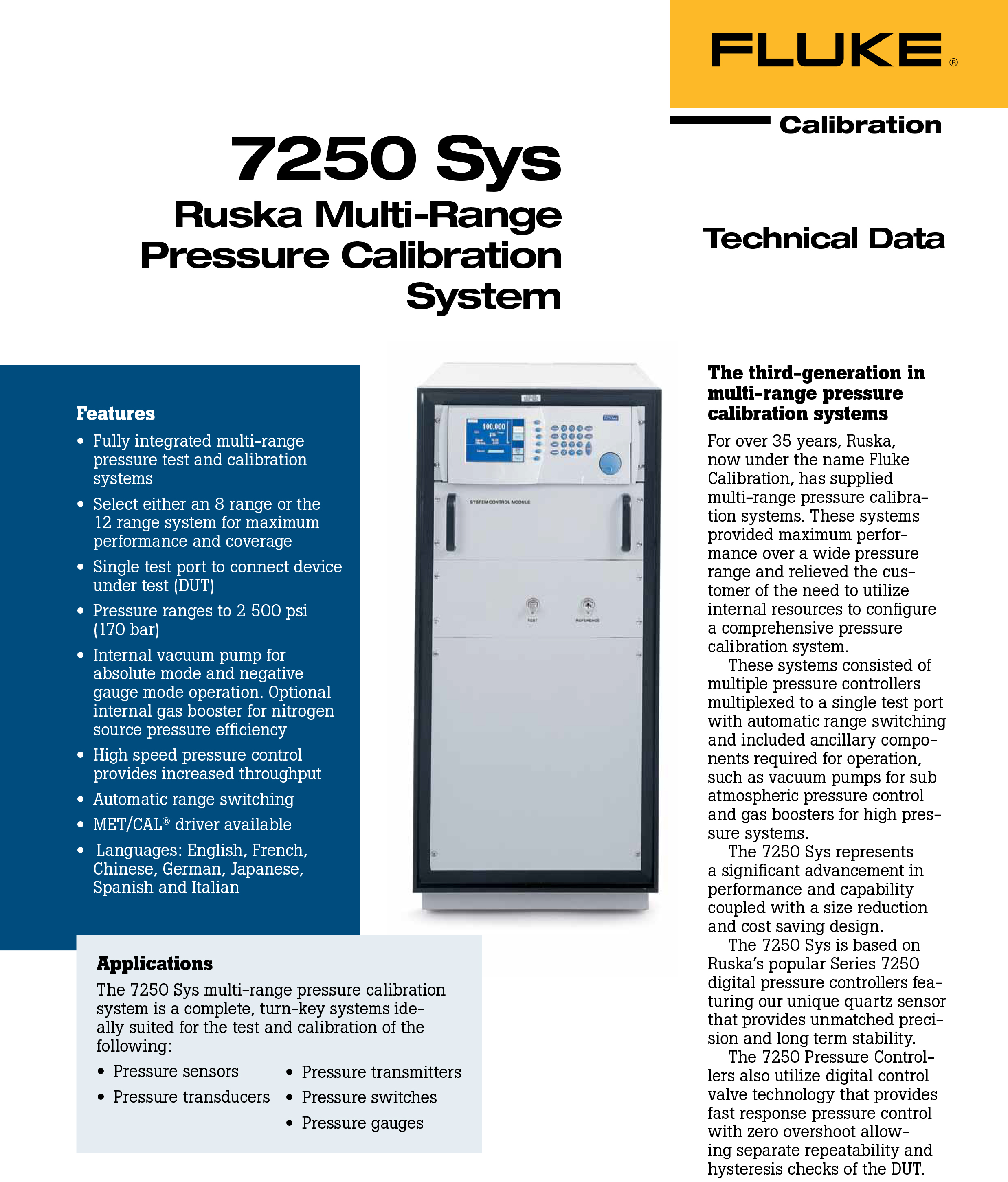

완전 통합형 다중 범위 압력 시험과 교정 시스템
8-범위 혹은 12-범위 시스템으로 최고의 성능과 처리 범위를 해결하십시오.
단일 시험 포트로 DUT에 연결.
압력은 최대 2,500 psi (170 bar)에 이릅니다.
절대 모드와 네거티브 계기 모드 동작을 위한 내부 진공 펌프 질소 소스 압력 효율을 위한 내부 가스 부스터 옵션
고속 압력 조절기능으로 처리량 증가
자동 범위 스위칭
MET/CAL® 드라이버 제공
언어: 영어, 프랑스어, 중국어, 독일어, 일본어, 스페인어 및 이태리어

7250 Sys 복수-범위 압력 교정 시스템은 완전한 턴키 시스템으로 다음의 시험과 교정에 이상적입니다.

압력 센서
압력 트랜듀서
압력 트랜스미터
압력 스위치
압력 게이지

복수-범위 압력 교정 시스템의 3 세대

Ruska는 현재 Fluke Calibration이라고 불리는 35년 이상 복수 범위 시스템으로 압력 교정, 트랜듀서 교정, 압력 트랜스미터 교정 압력 스위치 교정 및 압력 계기 교정에 사용됩니다. 이 시스템들은 폭 넓은 압력범위에 대해 최고의 성능을 제공하고 사용자는 내부 자원을 동원하여 종합 압력 교정시스템으로 구성하는 작업 부담을 줄였습니다.

이 시스템들은 자동 범위 스위칭으로 하나의 테스트 포트에 멀티플렉스 연결된 복수의 압력 컨트롤러로 구성되어 있고 대기압 이하의 압력 범위 조절기능에 필요한 진공 펌프와 고압 시스템에 필요한 가스 부스터 같은 보조 부품들이 포함됩니다.

7250 Sys 는 큰 폭의 성능 향상과 기능 개선이 이뤄졌으며 반대로 사이즈는 작아지고 가격은 낮아졌습니다. 7250 Sys 는 최고의 정밀도와 장기간의 안정도를 제공하는 고유기술의 Quartz 센서를 이용하는 인기상품 시리즈 7250 디지털 압력 컨트롤러를 기반으로 합니다. 7250 압력 컨트롤러는 제로 오버슈팅의 고속 응답형 압력 조절기능을 제공하는 디지털 제어 밸브 기술을 활용하여 DUT에 대한 개별 재현성과 히스테리시스를 제공합니다.

3 가지의 서로 다른 7250 Sys 구성이 성능과 압력 범위 요건에 따라 가능합니다:

8 범위 ~ 1 000 psi (70 bar)
8 범위 ~ 2,500 psi (170 bar)
12 범위 to 2 500 psi (170 bar)

위의 각 구성은 복수 압력 범위와 컨트롤러를 포함하고 있지만 7250 Sys는 칼라, 액티브 매트릭스 디스플레이의 단일 포인트 동작 기능이 포함됩니다. 7250 Sys 는 IEEE-488 인터페이스를 갖춘 PC로 동작할 수 있습니다.

진공 펌프, 가스 압력 부스터, 압력 조절기 및 파워 분배장치는 모든 지원 하위 시스템이 단일 베이의 캐비닛에 통합되어 있으며 사용이 용이한 액세스 도어와 냉각 팬, 캐스터가 포함되어 있습니다.

성능 및 다양성

7250 Sys는 복수-범위 압력 교정 시스템으로써 완전 통합형의 자동화 교정 솔루션으로 8 혹은 12 압력 범위로 폭 넓은 압력 범위에 대해서 최고의 성능을 제공합니다..

8 범위 시스템 for 압력 1 000 psi (70 bar)까지는 8 범위 시스템으로 총 2 시그마의 불확도 (0.01% 측정값 (3 psi (0.2 bar) ~ 1 000 psi (70 bar) 성능을 제공합니다. 0 ~ 3 psi (.2 bar) 범위는 총 불확도가 고정 에러인 0.0004 psi (0.028 mbar) (연간). 총 불확도는 정밀도 (재현성, 직선성, 히스테리시스 및 온도 영향), 1년 동안의 스팬 안정도, National Institute of Standards and Technology (NIST) 교정 표준으로부터의 불확도 등을 포함합니다.

압력 2 500 psi (170 bar) 까지는 2 가지 구성이 가능합니다: 8 범위 구성에서는, 총 2 시그마 불확도가 2 500 psi (170 bar)까지 0.01% 측정값 (8 psi (0.5 bar)입니다. 0 ~ 8 psi (0 ~ 0.5 bar)에서는, 총 불확도가 고정 에러 0.001 psi (0.07 mbar)입니다. 최고의 압력 범위와 성능을 위해서 2 500 psi (170 bar)까지는 12범위 시스템이 가능합니다. 이 시스템은 2 500 psi (170 bar)까지 총 2 시그마 불확도 0.01 % 측정값 (0.5 psi (35 mbar))를 제공합니다. 압력 0 ~ 0.5 psi (0 ~ 35 mbar)부터는 총 불확도가 고정 에러 0.00005 psi (0.003 mbar)입니다.

압력 제어

7250 Sys 는 30초 이내에 오버슈트 없이 압력을 지정된 설정 값으로 조절하므로 별도의 재현성과 DUT 히스테리시스 테스트가 가능합니다.

시리즈 7250 Sys에 사용된 디지털 제어 밸브 기술로 다음의 제어 안정도를 제공합니다:

8 범위 7250Sys ~ 1,000 psi (70 bar)

— 0.0006 psi ~ 60 psi (0.04 mbar ~ 4 bar )
— 0.01 psi (60 psi ~ 1,000 psi) (0.7 mbar, 4 bar ~ 70 bar)

8 범위 7250Sys ~ 2,500 psi (170 bar)

범위: 0.0015 ~ 150 psi (0.1 mbar ~ 10 bar)
— 0.025 psi, 150 ~ 2,500 psi (1.7 mbar 10 bar ~ 170 bar)

12 범위 7250Sys ~ 2,500 psi (170 bar)

— 0.0001 psi ~ 10 psi (0.007 mbar 0.7 bar)
— 0.0015 psi, 10 ~ 150 psi (0.1 mbar 10 bar ~ 0.7 bar)
— 0.025 psi, 150 ~ 2,500 psi (1.7 mbar 10 ~ 170 bar)

7250 Sys는 운영자가 제어 대역을 정의하고 일단 설정 포인트가 시스템의 제여 대역에 들어 오면 자동으로 컨트롤러의 전원을 차단하는 수동 제어모드를 제공합니다. 수동 모드는 누설이 없고 열적으로 안정된 환경에서는 추가적인 제어 노이즈가 없어 최적의 성능을 제공합니다.

위에서 설명한 3개의 구성 각각은 계기 압력 –14.5 psig (-1 bar)에서 전범위 (FS)까지와 절대 모드의 0 2 psi (13.7 mbar) 에서 FS까지, 1 000 cc (60 in3)까지의 부하 용적으로 조절할 수 있습니다. 내부 진공펌프에 의한 대기압 이하 압력 조절기능이 있고 auto-vent 밸브로 전원이 차단되는 경우에 시스템의 오염을 방지하고 조용한 동작이 되도록 돕는 머플러가 있습니다.

내부 압력 조절

7250 Sys 는 질소나 clean 건조 공기 공급원으로 공급되는 단일 압력원이 필요합니다. 7250 Sys는 시스템 내부의 각 범위에 대한 압력 조절기가 있어서 3 000 psi (200 bar)까지의 압력을 다룰 수 있습니다. 선택사양 가스 부스터를 포함한 시스템은 공장 압축공기가 필요합니다.

마스터 시스템 컨트롤러

7250 Sys 시스템 동작은 단일 마스터 시스템 컨트롤러 (MSC)에 의해서 제어 및 모니터 됩니다. MSC는 운영자가 원하는 설정 압력 포인트를 최다 12개까지 다른 압력 단위와 7가지의 다른 언어로 입력할 수 있습니다. 7250 Sys는 내부적으로 최고 성능의 압력 측정 기능과 DUT제어 기능을 발휘하도록 내부적으로 압력과 변위 변경을 자동으로 제어합니다.

MSC는 운영자가 액티브 매트릭스 칼라 디스플레이와 사용자 친화적인 메뉴를 사용할 수 있게 합니다. 대용적 압력 센서교정에 사용되는 다중점 테스트 루틴은 MSC에 프로그램 해 넣을 수 있습니다. MSC는 조그/스텝 모드 기능도 포함하고 있어서 기계식 장치의 시험에 유용합니다. 절대 모드를 선택할 때 혹은 네거티브 압력 명령이 사용될 때는 MSC가 자동으로 내부 진공 펌프를 가동하여 대기압 이하 압력이 가능하도록 제어합니다.

7250 Sys는 또한, IEEE-488 인터페이스를 통해서 PC에 연결할 수도 있습니다. 구문 명령어들은 SCPI 포맷을 기반으로 하고 있으며 샘플 프로그램이 매뉴얼에 포함되어 있습니다 (선택사양 MET/CAL 드라이버도 제공)

단일 테스트 포트 및 기준 포트

7250 Sys에는 단일 테스트 포트가 포함되어 DUT에 연결할 수 있습니다. 모든 8, 12 개 범위는 자동으로 공통 시스템 테스트 포트에 스위칭 됩니다. 7250 Sys는 전체 시스템을 위해서 단일 시스템 포트를 포함하고 있습니다. 이 포트는 대기로 개방하거나 DUT를 환경 챔버에 넣어 압력과 온도 특성을 조합하여 검토해야 되는 용도에서 챔버에 포트를 연결하여 DUT와 7250 Sys가 동일 대기압력에 기준을 맞추도록 합니다. 진공 기준 옵션이 선택된 때는 절대 모드 동작을 위해서 2차 진공 펌프가 진공 상태를 만듭니다.

진공 시스템

7250 Sys는 내부 진공펌프를 포함하여 네거티브 계기 장치와 절대 모드 장치의 테스트에 필요한 대기압 이하의 압력 조절이 가능합니다. 선택사양인 DUT 절대 영점조절 모드는 진공 펌프를 테스트 포트에 직접 연결하여 DUT의 절대 모드 영점조절이 가능합니다. 진공 펌프는 진동 차단 부품에 설치되어 진동이 시스템 부품에 전달되지 않게 합니다 진공 펌프는 네거티브 계기 압력이 발령되거나 시스템이 절대 모드에서 사용될 때 마스터 시스템 컨트롤러에서 자동으로 가동됩니다.

가스 부스터

7250 Sys는 선택사양인 가스 부스터를 포함할 수 있으며 진동 차단기를 이용해 캐비닛의 바닥 부분에 설치됩니다. 이 옵션은 압력 2 500psi (170 bar) 이상에 사용되는 7250 Sys에 강력히 추천됩니다. 가스 부스터는 표준 질소나 clean 건조 공기 압축용기 압력을 시스템에 필요한 압력으로 증가시킵니다. 이 때의 공급 압력용기 압력은 500 psi (35 bar)까지 낮아지더라도 동작하기 때문에 압력 가스 용기의 공급 시스템의 활용 효율을 최대로 높여 줍니다. 7250 Sys 는 이 옵션이 선택되면 대략 100 ~ 120 psi (7 ~ 8 bar)의 공장 압축공기 공급이 필요합니다.

캐비닛

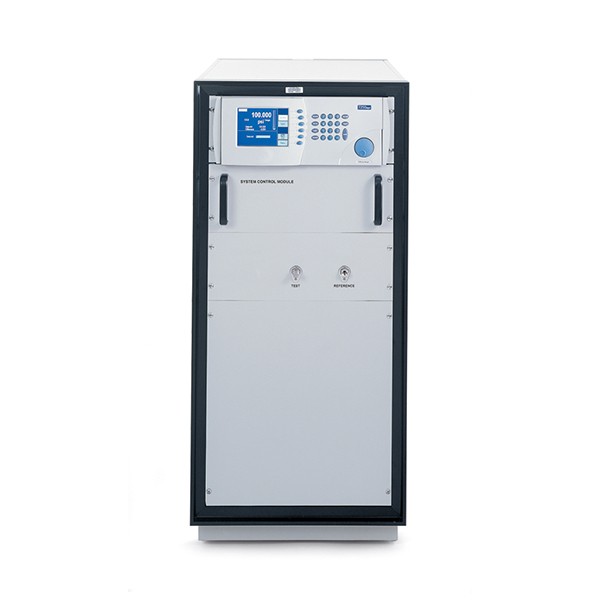

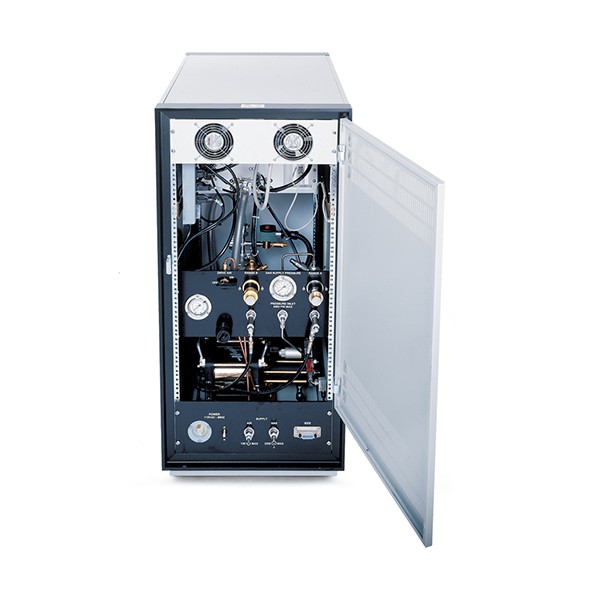

7250 Sys는 장착된 바퀴로 이동이 간편한 483mm (19 in) 단일 베이 캐비닛에 탑재되어 공급됩니다. 캐비닛은 환기용 루버와 팬이 설치되어 캐비닛 내부의 과열을 방지합니다. 내부 부품은 후면 도어와 착탈식 측면 패널을 통해 쉽게 접근할 수 있습니다.

· 제품 사양

일반
압력 범위	3 개의 구성 제공: 7250 Sys 시스템: 1000 psi (70 bar)까지의 압력에 대해 8개 범위 7250 Sys 시스템: 2500 psi (170 bar)까지의 압력에 대해 8개 범위 7250 Sys 시스템: 2500 psi (170 bar)까지의 압력에 대해 12개 범위
모드	계기 모드 네거티브 계기 모드 대기압 절대치 센서 (표준 사양)을 통한 절대 모드 기준 포트 (선택사양)에 연결된 진공 펌프를 통한 절대 모드 캐비닛 내부에 설치된 2차 진공 펌프 필요. 가스 부스터를 포함하는 시스템에는 부스터가 캐비닛 외부에 설치되어야 합니다.
정밀도	8 범위 ~ 1000 psi (70 bar): — 3.75 psi (260 mbar) ~ 1000 psi (70 bar) 0.006% 측정값 — 0 ~ 3.75 psi (260 mbar) ~ 0.0002 psi (0.014 mbar) 8 범위 ~ 2500 psi (170 bar) — 0 psi (0.7 bar) ~ 2500 psi (170 bar). 0.006% 측정값 — 0 ~ 10 psi (0.7 bar) ~ 0.0006 psi (0.04 mbar) 12 범위 to 2 500 psi (170 bar) — 0.65 psi (45 mbar) to 2500 psi (170 bar) 0.006% 측정값 — 0 ~ 0.65 psi (45 mbar) ~ 0.00004 psi (0.003 mbar)의 온도 범위 전체에 걸쳐 정밀도, 2 시그마, 직선성 RSS, 재현성 및 히스테리시스 발휘
안정성	0.0075 %(판독값) / 년
완전 불확도	8 범위 ~ 1000 psi (70 bar): —3 psi (205 mbar) ~ 1000 psi (70 bar). 측정값의 0.01 % —0 ~ 3 psi (0 ~ 205 mbar): 0.0004 psi (0.027 mbar) 8 범위 ~ 2500 psi (170 bar) — 2500 psi (170 bar)까지 8 psi (0.5 bar). 측정값의 0.01 % —0 ~ 8 psi (0 ~ 0.5 mbar): 0.001 psi (0.07 mbar) 12 범위 to 2 500 psi (170 bar) — 0.5 psi (35 mbar) ~ 2500 psi (170 bar). 측정값의 0.01 % —0 ~ 0.5 psi (0 ~ 35 mbar): 0.00005 psi (0.003 mbar) 총 불확도는 1년의 재교정 주기를 기반으로 합니다 . 불확도는 ISO “측정 불확도의 표현에 대한 안내”를 만족합니다.
제어 안정도	시리즈 7250 Sys에 사용된 디지털 제어 밸브 기술로 다음의 제어 안정도를 제공합니다: 8 범위 7250Sys ~ 1000 psi (70 bar): — 0.0006 psi ~ 60 psi (0.04 mbar ~ 4 bar ) — 0.01 psi (60 psi ~ 1000 psi) (0.7 mbar, 4 bar ~ 70 bar) 8 범위 7250Sys ~ 2500 psi (170 bar): — 0.0015 psi ~ 150 psi (0.1 mbar ~ 10 bar ) — 0.025 psi, 150 ~ 2500 psi (1.7 mbar 10 bar ~ 170 bar) 12 범위 7250Sys ~ 2500 psi (170 bar) — 0.0001 psi ~ 10 psi (0.007 mbar 0.7 bar) — 0.0015 psi, 10 ~ 150 psi (0.1 mbar 10 bar ~ 170 bar) — 0.025 psi, 150 ~ 2500 psi (1.7 mbar 10 ~ 170 bar)
대기압 절대치 (표준 사양)	0.002 psi (0.14 mbar) 최대 에러/년
진공 기준(선택사양)	10 mtorr 연간 최고 에러. 선택된 경우, 이 옵션은 2차 진공 펌프를 필요로 합니다.
교정	NIST 소급성이 담보되는 교정 보고서 제공. GE는 모든 7250 Sys ~ 1000 psi (70 bar)를 모델 2465 가스 피스톤 계기로 교정하고 1000 psi (70 bar) 이상의 범위에 대해서는 모델 2470 가스 피스톤 계기로 교정합니다. 옵션으로 ISO 17025 기준의 NVLAP인증 교정서 공급 가능.
제어 변수	부피: 5 ~ 60 cu in (80 ~ 1000 cc) 제어 하한: 0.2 psia (13.8 mbar)
통신	IEEE-488 포함. 원격 구문은 SCPI 포맷. 7215 및 7010 에뮬레이션 표준 제공..
언어	7250 Sys는 다음의 디스플레이 메뉴와 기능 제공: 영어, 프랑스어, 중국어, 스페인어, 독일어, 일본어 및 이탈리아어.
옵션	가스 부스터 드라이브 공기: 100 ~ 120 psi (7 ~ 8 bar) 공장 압축 공기 최저 용기 (질소) 500 psi (35 bar) 진공 기준 (2차 진공 펌프 필요) DUT 절대 영점조절 모드 MET/CAL 드라이버
디스플레이	TFT, VGA 액티브 메트릭트, 6.4 in (162.5 mm) 대각선, 640 x 480 분해능, 65, 000 칼라
온도	동작 환경: 64°F ~ 95°F (18°C ~ 35°C) 보관 환경: -4°F ~ 158°F (-20°C ~ 70°C)
습도	상대 습도 5~95%, 비응축성
전력	115 혹은 230 VAC, 50/60 Hz, 30 Amp
치수 (높이 x 너비 x 깊이)	모든 구성: 48 in x 22 in x 30 in (122 cm x 56 cm x 76 cm)
중량	8 범위: <250 lb (115 kg) 12 범위: 280 kg (127 lbs)
테스트 포트 및 기준 포트	1/4 NPT 암
공장 압축공기	가스 부스터가 있는 시스템: 1/4 NPT 암
예열시간	2 ~ 3 시간, 무제한으로 켜 놓을 수 있음.
압력 매체	시스템 공급: 질소 가스 부스터: 공장 압축공기
