모듈식 고압 교정기 > 자동 압력교정기/조절기
[1](3).jpg)
상품 이미지 전체보기
제품 정보

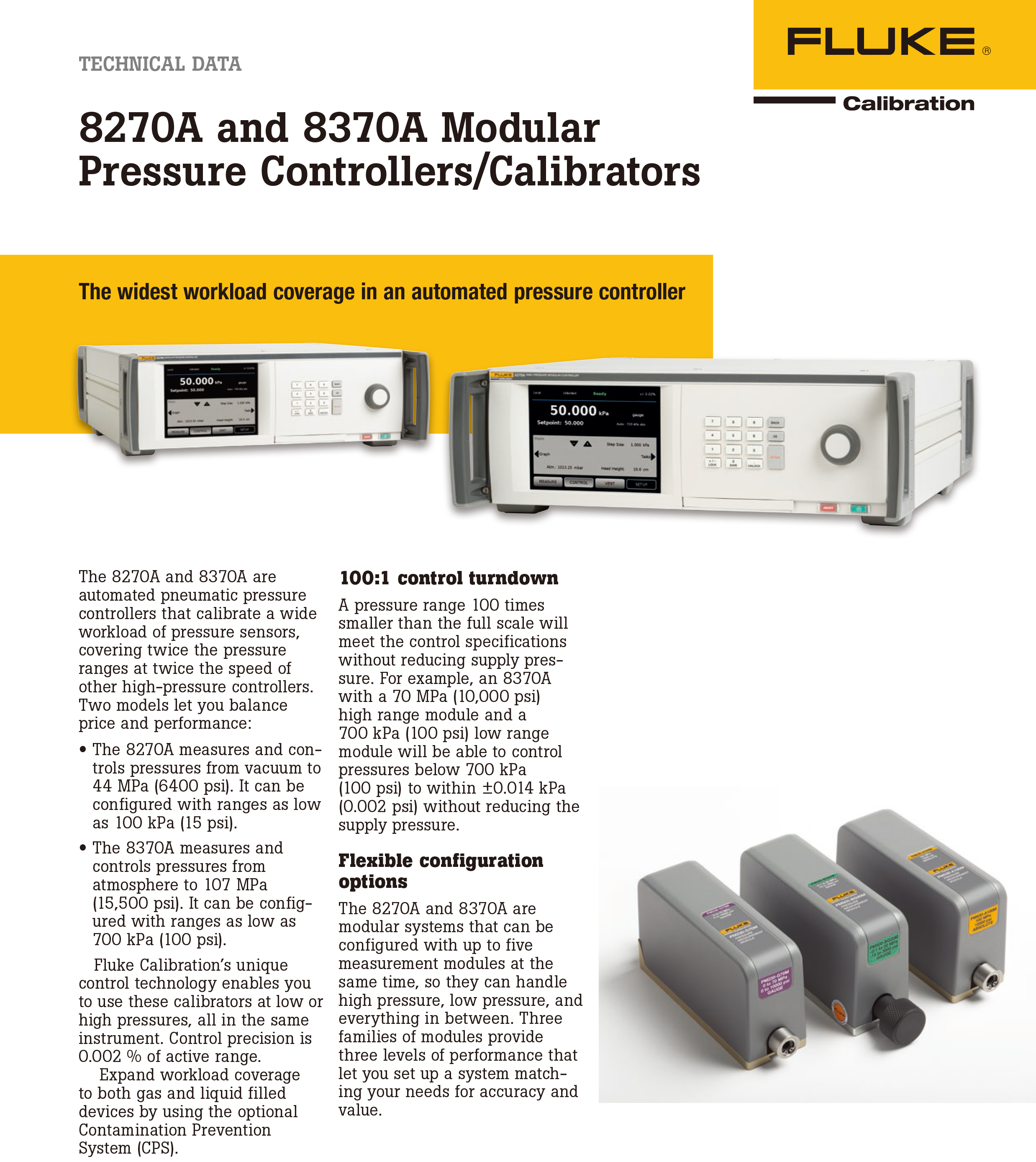

가장 광범위한 작업 부하 범위를 제공하는 자동 고압 컨트롤러

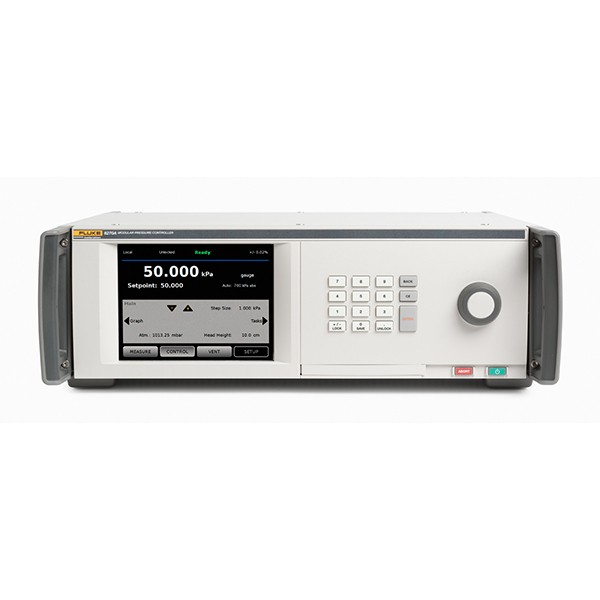

8270A 및 8370A는 자동화된 고압 공압 컨트롤러로 광범위한 압력 센서 작업 부하 범위를 교정하며 다른 고압 컨트롤러의 두 배에 달하는 속도로 두 배의 압력 범위를 처리합니다. 두 가지 모델이 마련되어 있어 가격과 성능의 균형을 맞출 수 있습니다.
- 8270A는 진공 ~ 44MPa(6400psi)의 압력을 측정 및 제어합니다. 최저 100kPa(15psi)의 범위로 구성 가능합니다.
- 8370A는 대기 ~ 107MPa(15,500psi)의 압력을 측정 및 제어합니다. 최저 700kPa(100psi)의 범위로 구성 가능합니다.
Fluke Calibration 고유의 제어 기술을 이용하면 이러한 교정기를 저압 또는 고압에서 이용할 수 있으므로 같은 기기로 광범위한 작업이 가능합니다. 제어 정밀도는 활성 범위의 0.002%입니다.
옵션인 오염 방지 시스템(CPS)을 이용해 기체 및 액체 충진 장치 모두로 작업 부하 범위를 넓힐 수 있습니다.
100:1 제어 감소
전체 스케일보다 100배 작은 압력 범위는 공급 압력 감소 없이 제어 사양을 충족합니다. 예를 들어 70MPa(10,000psi)의 고범위 모듈과 700kPa(100psi)의 저범위 모듈을 갖춘 8370A는 공급 압력을 낮추지 않고도 700kPa(100psi) 미만에서 ±0.014kPa(0.002psi) 범위의 압력을 제어할 수 있습니다.
유연한 구성 옵션
8270A 및 8370A는 모듈식 시스템이어서 동시에 최대 5개의 측정 모듈로 구성할 수 있으므로 고압, 저압 그리고 그 사이의 모든 압력을 처리할 수 있습니다. 세 가지의 모듈 제품군은 세 가지 수준의 성능을 제공해 정확도 및 가치 측면에서 사용자의 요구 사항과 일치하는 시스템을 구성할 수 있습니다.
| 우수: PM200 압력 측정 모듈 | 향상: PM500 압력 측정 모듈 | 최고: PM600 측정 모듈 |
|---|---|---|
|
|
|
유압 고정하중 테스터 및 비교 장치의 최신 대체품
안전: 가장 중요한 우선 사항
안전은 압력 제품, 특히 고압 공압 컨트롤러의 설계 및 제조에서 가장 우선시되는 요소입니다. 8270A 및 8370A는 해당하는 모든 안전 표준에 부합합니다. 각 장치에는 과압 보호 기능과 전면 패널 취소 버튼이 탑재되어 있습니다. 취소 버튼을 누르면 테스트 압력을 배출하고 장치가 안전 상태로 되돌아갑니다. 또한 취소 밸브 액세서리를 이용하면 더욱 빠르고 방향이 지정된 환기는 물론 전원 상실 시 자동 환기도 가능합니다. 고압 가스에는 고압 오일보다 더 많은 저장 에너지가 포함되어 있으나 조건만 갖추어진다면 더 안전한 옵션입니다. 제공되는 액세서리와 함께 8270A 또는 8370A를 활용하시면 깨끗한 압력 미디어로 안전하게 작업하실 수 있습니다.
오염 위험 없이 오일 또는 기체 장치를 교정합니다.
옵션인 CPS와 함께 8270A 및 8370A를 이용하면 오염 걱정 없이 기체 충진 장치와 액체 충진 장치 모두를 교정할 수 있습니다. 광범위한 압력 범위에 활용 가능하므로 두 개의 별도 표준이 필요하던 작업을 하나의 컨트롤러로 완수할 수 있습니다.
사용 용이성이 가장 뛰어난 고압 표준 제공
자동화된 압력 컨트롤러는 가장 단순하고 사용이 간편한 압력 표준으로 꼽힙니다. 압력 제어 및 측정이 필요한 압력을 입력하고 Enter를 누르는 것만큼이나 간편합니다. 고정하중 테스터와 달리특정 속도로 추를 돌리거나 중력이나 온도 수정을 계산할 필요가 없습니다. 압력 비교 장치와 달리프로세스를 완전히 자동화할 수 있으며 짧은 시간에 안정성이 달성되며 유지됩니다.
대단히 다양한 응용 분야와 작업 부하를 처리할 수 있는 유연성
8270A 및 8370A는 다양한 압력 범위를 보유한 다양한 등급의 모듈로 구성할 수 있습니다. 이러한 구성 방식은 다양한 응용 분야와 작업 부하를 처리할 수 있는 유연성을 제공합니다. 대부분 적용 범위 전반에서 판독값의 0.01%의 불확도가 제공되므로 분동식압력계 장비의 이상적인 대체품이라 할 수 있습니다.
요구 사항의 확장에 따라 성장 가능한 경제적인 솔루션
8270A 및 8370A는 광범위한 압력 범위를 포괄하므로 동시에 여러 표준을 대체할 수 있습니다. 모듈식 설계 덕분에 언제든지 압력 범위와 기능을 추가할 수 있으므로 저비용으로 시작해 향후 요구 사항과 함께 성장하는 미래의 확장을 도모하는 데 적합합니다.
생산 프로세스의 특성화 또는 교정에 이상적
저비용의 압력 센서의 대량 생산하든 항공 우주 및 기타 특수 응용 분야를 위한 값비싼 압력 센서를 맞춤 생산하든 상관없이 8270A 및 8370A는 생산 라인에 사용하기에 이상적입니다.
독보적인 제어 성능을 제공하는 견고한 설계
8270A 및 8370A는 가장 열악한 압력 교정 응용 분야 중 일부를 감당할 수 있도록 당사의 고유한 압력 제어 기술을 활용해 개발된 첫 번째 제품입니다. 이 기술은 긴 수명 주기에 걸쳐 폭넓은 압력 범위를 아우를 수 있는 독보적인 제어 성능을 제공하여 가동 중단 시간을 단축하고 유지 관리 비용을 낮춥니다.
유지 관리를 간편하게 해주는 모듈식 설계
8270A 및 8370A는 Fluke Calibration의 모듈식 플랫폼 설계를 활용하고 있습니다. 측정 및 제어 모듈은 전면 패널을 통해 쉽게 분리할 수 있어 유지 관리나 요구 사항 범위 조정이 간편해집니다.
제조 환경의 요구 사항에 부합하는 제어 속도
8270A 및 8370A는 최저 30초의 시간 설정 포인트를 제공해 기존의 고압 컨트롤러보다 빠르게 압력을 제어할 수 있습니다.
원격 통신 및 자동화 지원
8270A 및 8370A는 RS-232, GPIB, USB 및 이더넷 연결을 통한 원격 통신을 지원합니다. 기본 SCPI 프로토콜이나 다양한 에뮬레이션 모드를 이용하는 이러한 컨트롤러는 광범위한 자동화 프로세스에 활용될 수 있습니다.
100MPa(15,000psi)까지의 깨끗한 작업
폭넓은 압력 범위 제어를 통해 낮은 압력, 중간 압력 또는 높은 압력 작업에 동일한 테스트 스테이션을 사용할 수 있습니다. 생산 프로세스에 공기압 컨트롤러를 사용해 고객에게 오일 오염물이 묻지 않은 깨끗한 제품을 제공할 수 있습니다.
COMPASS® 소프트웨어를 통한 자동화
COMPASS for Pressure 소프트웨어를 이용하면 8370A 및 8270A를 자동화하고 단일 또는 여러 테스트 장치(DUT)에서 완전한 압력 교정 시퀀스를 실행할 수 있습니다. 8270A 및 8370A에는 포괄적인 원격 인터페이스가 탑재되어 맞춤형 소프트웨어 또는 기타 데이터 수집 장비와 함께 활용할 수 있습니다.
필요한 시점에 지원 및 서비스 제공
Fluke Calibration은 고객이 기대하는 높은 품질 수준을 유지하는 한편 고객의 요구 사항에 부합하는 테스트, 수리, 교정 서비스를 합리적인 가격에 신속하게 제공하고 있습니다. 당사의 압력 교정 실험실은 ISO Guide 17025를 준수함을 인증받았고 전 세계에 교정 및 수리 시설을 마련해 두었습니다.
Gold CarePlan으로 마음의 안정과 가동 시간을 확보
Priority Gold Instrument CarePlan은 Fluke 제품을 가장 잘 아는 사람들의 도움으로 마음의 안정과 최대의 가동 시간을 제공합니다. 여기에는 신속한 연례 교정 및 확장 보증이 포함되어 가동 중단 시간을 1주 단축하는 것은 물론, 최상의 기기 성능을 제공받으실 수 있습니다. 1년, 3년 또는 5년 CarePlan 중에서 선택해 주십시오. (참고: 우선 선적 시간은 국가마다 다릅니다. 자세한 내용은 현지 Fluke Calibration 영업 담당자에게 문의하십시오.)
투자 효율성을 극대화할 수 있는 교육 옵션
Fluke Calibration은 애리조나주 피닉스 시설에서 초보자 및 숙련된 압력 교정 전문가를 위한 압력 및 흐름 교정 과정을 후원합니다. 또한 다양한 압력 교정 주제에 대한 일련의 무료 웹 세미나를 실시합니다. 압력 컨트롤러 유지 관리를 위해 교육이 필요하시다면 당사에서 도와드리겠습니다.
· 제품 사양
| 일반 사양 | |
| 주 전원 | |
| 전원 요구 사항 | 100V AC ~ 240V AC, 47Hz ~ 63Hz |
| 퓨즈 | T 2 A, 250 V |
| 최대 전력 소비 | 100W |
| 환경 | |
| 작동 주변 온도 범위 | 15 °C~35 °C |
| 보관 시 온도 | -20 °C~70 °C |
| 상대 습도 | 작동 시: 30°C까지 80% 미만, 40°C까지 70% 미만 |
| 보관: 95% 미만(비응축) 고온 다습 환경에서 장기간 보관한 경우 4일 정도의 전원 안정화 기간이 필요할 수 있습니다. | |
| 진동 | MIL-T-28800E |
| 고도(작동) | 3000 m 미만 |
| 예열 시간 | 장비가 주변 작동 온도 범위 내에 보관되었던 경우 전원을 켜거나 모듈을 설치한 후 15분. |
| 규정 준수 | |
| IP 등급 | IEC 60529:IP20 |
| 안전 | IEC 61010-1, 설치 범주 II, 오염 등급 2 |
| 크기 및 중량 | |
| 중량(섀시만) | 13kg(28.5lbs)/15kg(35.25lbs) |
| 규격 | 높이: 147mm(5.78인치) |
| 너비: 452mm(17.79인치) | |
| 깊이: 488mm(19.2인치) | |
| 랙 장착 치수 | 3U-19인치 랙 |
| 전자기파 적합성(EMC) | |
| IEC 61326-1(통제된 EM 환경 | IEC 61326-2-1; CIPR 11: Group 1, Class A Group 1 장비는 장비 자체 내부 기능에 필요한, 전도적으로 커플링된 무선 주파수 에너지를 의도적으로 생성 및/또는 사용합니다. Class A 장비는 가정용 외의 다른 모든 용도로 적합하며 주거용 건물의 저전압 전력 공급 네트워크에 직접 연결할 수 있습니다. 이 장비를 테스트 대상에 연결하면 CISPR 11에서 요구하는 수준을 초과하는 방사가 발생할 수 있습니다. 테스트 리드 및/또는 테스트 프로브를 연결할 경우 장비가 61326-1의 면역 요구 사항을 충족하지 못할 수 있습니다. |
| 미국(FCC) | 47 CFR 15 subpart B. 이 제품은 15.103항에 따라 예외 장치로 간주됩니다. |
| 대한민국(KCC) | Class A 장비(산업 방송 및 통신 장비) 이 제품은 산업(Class A) 전자파 장비의 요구 조건을 충족하며 판매자 또는 사용자는 이에 주의해야 합니다. 본 장비는 기업 환경 용도이며 가정에서는 사용할 수 없습니다. |
| 통신 인터페이스 | |
| 기본 원격 인터페이스 | IEEE, 이더넷, RS-232, USB |
| 시스템 연결 | 2개 또는 3개 시스템의 상호 연결 지원 |
| 스위치 테스트 연결 | 표준 BNC 잭: 공칭 24V DC 절연 드라이브 최대 30V DC w.r.t. 섀시 접지 |
| 보조 드라이버 | 4개의 외부 솔레노이드 드라이버 24V DC 드라이브(채널당 최대 드라이브 6W 연속 |
| 작동 특성 | ||||||||||||||||||||||||||||||
| 제어장치 사양 | ||||||||||||||||||||||||||||||
| 평균치 +1.67 표준 편차로 테스트 데이터를 계산할 때 설정값의 95%는 명시된 조건의 사양 한계 내에 있습니다. | ||||||||||||||||||||||||||||||
| 제어 정밀도(동적 모드) | 0.002% 범위 또는 0.01kPa(둘 중 더 큰 쪽) | |||||||||||||||||||||||||||||
| 제어 정지 | 100:1(일반) 제어 사양을 충족하기 위해 공급 압력은 측정 모듈 범위의 100배보다 크면 안 됩니다. 제어 감소는 제공된 공급 압력과 범위에 대한 적절한 공급 압력 이렇게 두 압력 사이의 관계로 정의됩니다. | |||||||||||||||||||||||||||||
| 낮은 제어점 | 1kPa(0.15psi) 절대(8270A만) 7kPa(1.0psi) 게이지(진공 펌프를 사용한 8370A, 8270A) | |||||||||||||||||||||||||||||
| 세팅 시간 | 침강 시간은 7kPa 절대(8270A) 또는 7kPa 게이지(8370A)보다 큰 모든 압력에 대해 최대 50cm3 볼륨에서 10% 스텝으로 설정 포인트 0.005% 이내가 되는 데 필요한 시간입니다. 침강 시간은 온도 영향, 구성 요소 유속, 누설 및 전체 볼륨 구성을 비롯한 여러 변수의 영향을 받을 수 있습니다.
| |||||||||||||||||||||||||||||
| 오버슈트(동적 A) | 0.08% 전체 스케일 또는 2kPa(더 큰 값) | |||||||||||||||||||||||||||||
| 오버슈트(동적 B) | 0.008% 전체 스케일 또는 2kPa(더 큰 값) | |||||||||||||||||||||||||||||
| 압력 제한 | ||||||||||||||||||||||||||||||

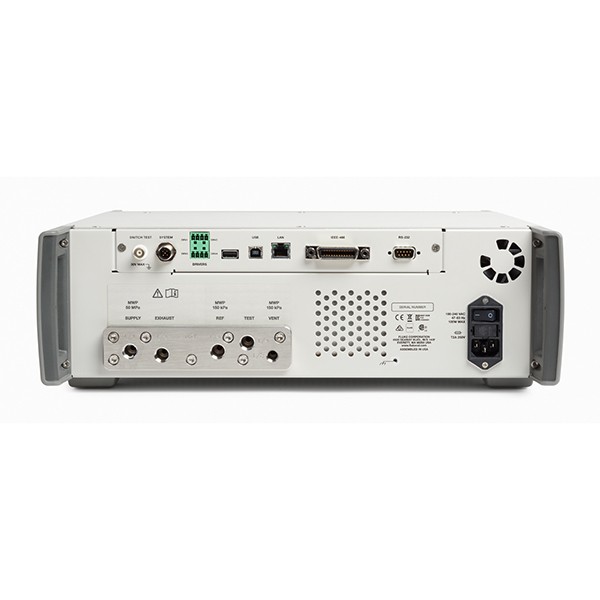

| 공급 포트(8270A/8370A) | 최대 48MPa(7,000psi) 게이지 / 110MPa(16,000psi) 게이지 최소 2MPa(300psi) 게이지(8270A 및 8370A) | |||||||||||||||||||||||||||||
| 테스트 포트(8270A/8370A) | 44MPa(6,400psi) 게이지/107MPa(15,500psi) 게이지 | |||||||||||||||||||||||||||||
| 기준 포트 | 150kPa(22psi) 절대압 | |||||||||||||||||||||||||||||
| 벤트 포트 | 150kPa(22psi) 절대압 | |||||||||||||||||||||||||||||
| 릴리프 밸브/파열판 | ||||||||||||||||||||||||||||||
| 8270A 섀시 공급 포트 릴리프 밸브는 52MPa(7,500psi)로 설정됨 8370A 섀시 공급장치에는 전체 스케일이 44MPa 이하인 모듈에는 압력 릴리프 밸브가 있습니다. | ||||||||||||||||||||||||||||||
| 공급 가스 유형 | ||||||||||||||||||||||||||||||
| 깨끗한 건조 질소, 헬륨, 아르곤 또는 공기 – 산업용 등급, 99.5%+ | ||||||||||||||||||||||||||||||
| 진공 공급 장치 | ||||||||||||||||||||||||||||||
| 자동 환기 기능을 사용하여 분당 50리터 초과 시스템은 압력을 낮추려고 할 때 진공 시스템을 통해 가스를 배출합니다. 적절한 보호 장구가 필요합니다. | ||||||||||||||||||||||||||||||
· 제품 구성
| 액세서리 | 설명 |
|---|---|
| PM200 압력 측정 모듈 | 예를 들면, 2271A 산업용 압력 교정기및 6270A, 8270A 및 8370A 압력 컨트롤러/교정기 |
| PM500 압력 측정 모듈 | 예를 들면, 2271A 산업용 압력 교정기 및 6270A, 8270A 및 8370A 압력 컨트롤러/교정기 |
| PM600 압력 측정 모듈 | 예를 들면, 6270A, 8270A 및 8370A 압력 컨트롤러/교정기 |
| CPS-100M | 고압 오염 방지 시스템, 표준 포트/어댑터 |
| CPS-40M-HC40 | 압력 측정 모듈 교정 키트 |
| SPLT-40M | 자체 제거 유체 트랩 |
| PK-8270-BSP | 라인 및 피팅 키트, 8270A BSP |
| PK-8270-NPT | 라인 및 피팅 키트, 8270A NPT |
| PK-8270-SAE | 라인 및 피팅 키트, 8270A 7/16-20 |
| PK-8370-100M | 라인 및 피팅 키트, 837X |
| TST-100M | 고압 테스트 스테이션, 표준 포트/어댑터 |
| TST-40M-HC40 | 테스트 스테이션, 표준 포트/어댑터 |
| GBK-110M | 가스 부스터 키트, 152:1, 110MPA(16,000PSI) |
| GBK-50M | 가스 부스터 키트, 75:1, 50MPA(7,300PSI) |
| VA-PPC/MPC-REF-110 | 진공 펌프 패키지, 110V |
| CASE-PMM | 장비케이스, 3 PMM 모듈 |
| CASE-XX70 | 재사용 가능한 XX70용 휴대 케이스 |
| KIT-PMM-CAL-100M | 고압 측정 모듈 교정 키트 |
| KIT-PMM-CAL-40M | 압력 측정 모듈 교정 키트 |
| CDG-REF-1TORR | 절대 모드 PM500 모듈의 제로화를 위한 정전 용량 다이어프램 게이지 |
| PK-PMM-ZERO | 절대 모드 PM500 모듈의 제로화를 위한 상호 연결 키트 |
| RMK-XX70 | 랙 장착 키트, 너비 19인치, 3U |
| PK-VLV-ABORT-100M | 키트, 고압 취소 밸브 |
| PK-VLV-ISO-100M | 키트, 고압 격리 밸브 |
| PK-VLV-ISO-40M | 키트, 압력 격리 밸브 |
| 6270-SYS-CBL | 6270A 시스템 케이블 키트 |
| KIT-EMM300 | 도킹 스테이션이 포함된 전기 측정 모듈 |
| DS70-KIT-EMM | 전기 측정 모듈 도킹 스테이션 |
| EMM300 | 전기 측정 모듈 |
| SK-8270-SERVICE | 씰 키트, 8270 서비스 |
| SK-8370-SERVICE | 씰 키트, 8370 서비스 |
