Item

설명

모델명

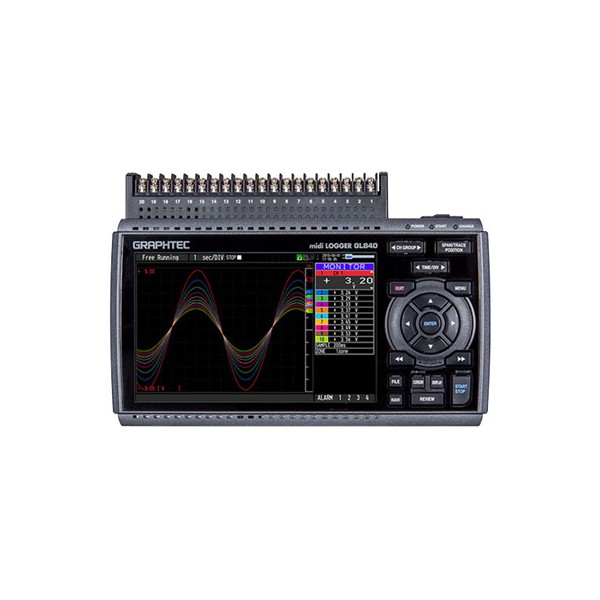

GL840-M

GL840-WV

아날로그 입력 채널 수

표준 구성에서 20개 채널, 최대 200개 채널까지 확장 가능

아날로그 입력 단자 수

최대 10개 단자 (20 채널/터미널), 표준 구성: 1

아날로그 입력 단자 종류

다중-입력 타입, 내압 타입

디지털 센서 용 포트

GL100 센서 / 입력 단자 / 어댑터 용 1 포트

외부 입/출력

입력 *2

트리거 또는 샘플링 (1채널), 로직/펄스(4채널)

출력 *3

알람 (4채널)

샘플링 간격

10 ms ~ 1 hour (10ms ~ 50ms: 전압 전용) *4, 외부 신호

파형 표시의 시간 척도

1 sec ~ 24 hour /division

트리거, 알람

기능

트리거 동작

트리거에 의한 데이터 캡처 시작 또는 중지

반복 동작

Off, On (자동 초기화)

트리거 소스

시작: 꺼짐, 측정 된 신호, 알람, 외부, 시계, 주 또는 시간

정지: 꺼짐, 측정 된 신호, 알람, 외부, 시계, 주 또는 시간

조건 설정

콤비네이션: OR 또는 AND

아날로그 신호: 상승 (높음), 하락 (낮음), Window-in, Window-out

로직 신호: 패턴 (각 입력 신호의 높음 또는 낮음 조합)

펄스 (카운트 수): 상승 (높음), 하락 (낮음), Window-in, Window-out

알람 출력

 입력 신호에 알람 조건이 발생하면 신호를 출력 *5

펄스 입력 기능

회전 수

(RPM) 모드

샘플링 간격 당 펄스 수를 계산하고 rpm으로 변환

1 회전당 펄스 수를 50, 500, 5000, 50k, 500k, 5M, 50M, 500M rpm/F.S. (rpm./Full Scale) 설정 가능

카운트 누적

모드

측정 시작부터 펄스 수 누적

50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. (Counts/Full Scale)

순간 카운트

모드

샘플링 간격 당 펄스 수 계산

50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. (Counts/Full Scale)

계산 기능

채널 간

아날로그 입력을 위한 덧셈, 뺄셈, 곱셈 및 나눗셈

통계

평균, 피크, 최대, 최소, RMS 중에서 두 가지 계산 선택

검색 기능

캡처 된 데이터에서 아날로그 신호 레벨, 로직 또는 펄스 값 또는 알람 포인트 값 검색

PC 인터페이스

이더넷 (10 BASE-T/100 BASE-TX), USB (Hi-speed), WLAN (옵션B-568 사용)

저장 장치

내부

4GB 플래시 메모리 내장 *6

외부

1개의 SD카드 슬롯 (SDHC 메로리 카드 지원, 최대 32GB) *7

저장 된 내용

캡처 된 데이터, 설정 조건, 화면 복사

캡처 모드

모드: Normal, Ring, Relay

Ring가장 최근 데이터 저장 (캡쳐 된 데이터 수: 1000 ~ 2000000 points) *8

Relay: 데이터 캡처가 중지 될 때까지 데이터 손실 없이 여러 파일에 데이터 저장

데이터 리플레이

GL840에 저장 된 캡처 된 데이터 리플레이 (GBD 또는 CSV 포멧)

스케일링 (공학 단위)

측정 값은 지정 된 공학 단위로 변환 가능.

• 아날로그 전압 : 4개의 기준점을 사용하여 변환 (gain, offset)

• 온도: 두 개의 참조 점을 사용하여 변환 (offset)

• 펄스 수:  두 개의 참조점을 사용하여 변환 (gain)

데이터 캡쳐 중 작업

• 과거 데이터 표시 (듀얼 디스플레이 모드 사용 (현재 + 과거 데이터))

• SD 메모리 카드 핫-스와핑

• 커서 사이에 데이터 저장

디스플레이

크기

7-인치 TFT color LCD (WVGA: 800 x 480 dots)

언어

영어, 프랑스어, 독일어, 중국어, 한국어, 러시아어, 스페인어, 일본어

정보 *9

Waveform in Y-T with digital values, Waveform only, Digital value, Digital values

and statistics values

운영환경

0 ~ 45 ºC, 5 ~ 85 % RH (비 응축)

(베터리 팩과 작동 할 때 0 to 40 ºC, 베터리 충전 15 to 35 ºC)

전원

AC 어댑터

100 ~ 240 V AC, 50/60 Hz (어댑터 1개가 기본 액서사리)

DC 전원

8.5 ~ 24 V DC (DC 드라이브 케이블 (옵션 B-514) 필요)

베터리 팩

장착형 베터리 팩 (베터리 팩 (옵션 B-569): 7.2V DC, 2900mAh)

전력 소비 *10

최대. 38 VA

외형 치수 (W x D x H

mm단위, 예상치 제외)

대략. 240 x 158 x 52.5

대략. 240 x 166 x 52.5

무게 *11

대략. 1010 g

대략. 1035 g
