LinkIQ는 최대 1000피트(305m)의 길이를 측정할 수 있으며 개방, 단락 및 종단되지 않은 케이블과 같은 결함까지의 거리를 제공합니다. 원격 ID를 사용하면 케이블 페어의 전체 와이어 맵을 사용할 수 있어 잘못 배선된 페어와 분할 페어를 식별하는 데 도움이 됩니다. LinkIQ의 주요 케이블 테스트 기능은 10BASE ~ 10GBASE-T(10Mb/s ~ 10Gb/s)의 배선 대역폭을 검증하는 케이블 성능 테스트입니다. 케이블 성능 테스트는 주파수 기반 측정을 통해 이러한 테스트를 수행합니다. IEEE 표준 기반 측정을 사용하면 특정 테스트 장치가 링크를 통해 통신할 수 있다는 것만 증명하는 전송 테스터와는 반대로 테스트 된 링크가 성능 요건을 충족할 수 있음을 보장합니다.

운영자는 간단한 합격/불합격 표시를 위해 10Mb/s에서 10Gb/s까지 성능 요구 사항을 설정할 수 있습니다.

원격 연결 없는 케이블 테스트는 각 와이어의 길이와 페어링을 보여줍니다.

원격 연결된 케이블 테스트는 각 와이어의 원격 ID 번호 5, 길이 및 페어링과 최대 10Gbps의 케이블 성능을 보여줍니다. ​

원격 연결된 케이블 테스트는 최대 2.5Gb/s의 각 와이어 및 케이블 성능의 원격 ID 번호 1, 길이 및 페어링을 보여주지만 10Gb/s 성능의 사용자 설정 제한으로 인해 테스트에 실패했습니다. ​

LinkIQ는 강력한 케이블 테스트 기능과 함께 가장 가까이에 연결된 스위치에 대한 자세한 정보를 제공합니다. LinkIQ는 스위치와 협상하여 광고된 데이터 속도(최대 10GBASE-T 반이중/전이중 식별, 스위치 이름, 포트 번호 및 VLAN 정보를 식별합니다.

스위치 포트 테스트는 포트 번호, 스위치 이름 및 포트 VLAN을 알려진 속도 및 이중성 설정과 함께 표시합니다.  아래로 스크롤하면 이더넷 전원 설정이 표시됩니다.

PoE(Power over Ethernet)를 사용하면 보안 카메라 및 액세스 포인트와 같은 장치의 설치가 더 간단해지지만, 800개 이상의 설치업체, 통합업체 및 최종 사용자로 구성된 Ethernet Alliance의 조사 결과 5명의 응답자 중 4명이 PoE 시스템 통합에 어려움을 겪었습니다.  이 중 일부는 IEEE가 3개의 PoE 표준을 제공하고, "PoE"라는 용어가 등록되지 않았으며, 다양한 비표준 준수 구현이 있다는 사실로 추적할 수 있습니다.

PoE 설치 및 문제 해결을 단순화하기 위해 LinkIQ는 전원이 공급되는 페어를 표시합니다. 여기에는 다양한 전원 수준과 이중 서명 구현을 위한 페어가 포함됩니다.  또한, LinkIQ는 실제로 연결부에 로드를 배치하여 배선 인프라에서 스위치에 의해 알려진 전력이 실제로 공급되고 있는지 확인합니다.

스위치 포트 PoE(Power over Ethernet)를 설정하면 사용된 페어, 사용 가능한 파워 및 클래스, 부하 상태의 PoE 테스트 결과가 보입니다.

LinkIQ는 수행하는 테스트에 대한 완벽한 문서화 기능을 제공합니다.  최대 1,000개의 결과를 설명 이름과 함께 테스터에 저장하고 불러올 수 있습니다.  테스트 이름과 숫자는 각각 저장될 때 자동으로 증가하며(“부록 B-1, “부록 B-2, “부록 B-3” 등) 케이블을 순차적으로 테스트할 때 많은 시간을 절약합니다.

보고서 데이터는 문서화 목적으로 PC로 내보낼 수 있습니다.  LinkIQ는 20년 동안 다양한 테스터를 지원해 온 Fluke Networks의 보고 소프트웨어인 LinkWare™ PC를 사용하며, 수만 명의 활성 사용자가 있는 업계의 실질적인 보고 솔루션입니다. LinkWare를 사용하여 결과를 저장하고 PDF 보고서를 생성할 수 있습니다.

LinkWare PC를 사용하여 PDF 테스트 보고서를 생성합니다.

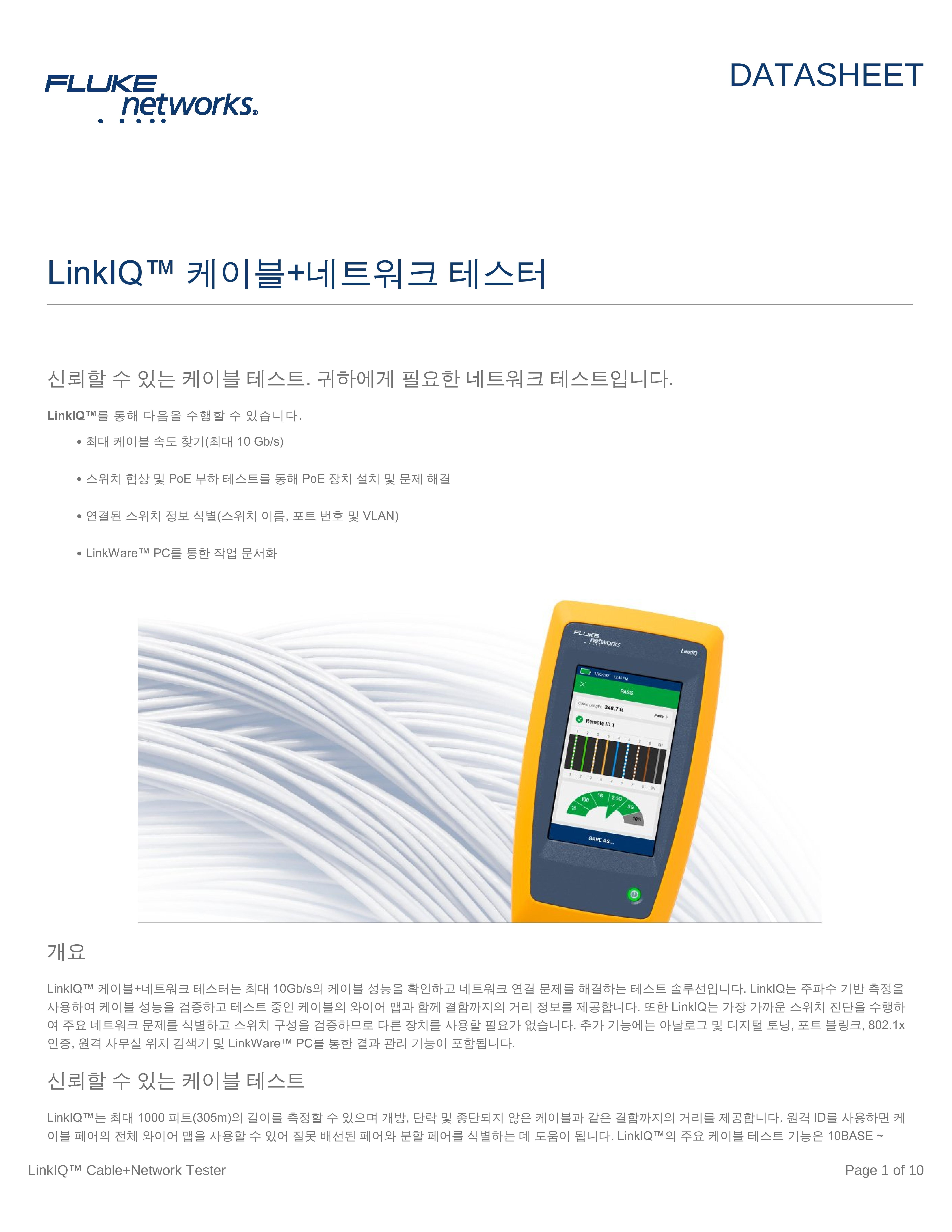

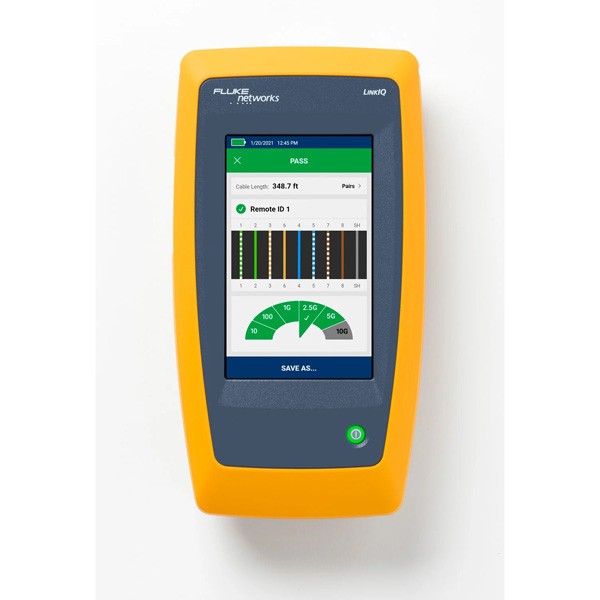

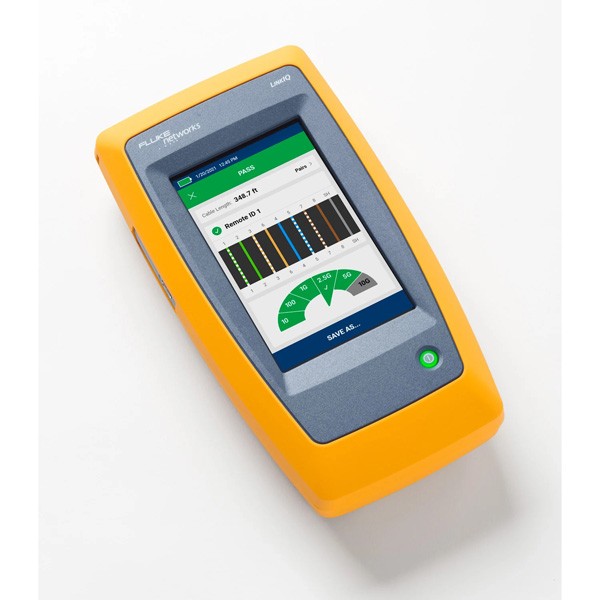

오늘날의 스마트폰과 마찬가지로 LinkIQ는 기기의 거의 모든 면을 차지하는 제스처 기반 터치스크린을 기반으로 합니다.  이렇게 하면 많은 양의 정보를 쉽게 표시할 수 있고 슬라이더 및 풀 키보드와 같은 명확하고 간단한 컨트롤을 제공합니다. LinkIQ는 다양한 테스트를 수행할 수 있지만, 사용자 인터페이스는 단일 테스트 기능이 있도록 단순화됩니다.  표시된 결과는 장치의 단일 "RJ-45" 커넥터에 연결된 것만으로 결정됩니다. 단일 USB-C 포트는 향후 소프트웨어 업데이트, 보고 및 장치 충전을 위해 컴퓨터에 대한 연결을 제공합니다. 다른 Fluke Networks 제품과 마찬가지로 LinkIQ는 진동, 온도, 습도, 정전기 방전 및 낙하 테스트를 포함한 견고성을 보장하기 위해 환경 실험실에서 설계되고 테스트되었습니다.

• • IntelliTone™ Probe 또는 Pro3000™과 호환되는 아날로그 또는 디지털 톤을 생성하여 벽이나 통신실에서 배선 위치 찾기를 지원
• • 스위치의 포트 표시등이 깜박여서 연결된 스위치 포트를 쉽게 식별할 수 있습니다.
• • 이더넷 콘센트 식별을 위해 MicroScanner™ PoE 원격 식별자와 호환
• • 터치 감응식 제스처 기반 디스플레이
• • 충전식 리튬이온 배터리
• • LinkWare™ PC를 통한 USB-C를 통해 간편한 기능 및 네트워크 테스트 업그레이드
• • 표준 USB-C 포트를 통한 충전

LIQ-100에는 LinkIQ 메인프레임 및 액세서리가 포함되어 있습니다.

사양

일반 사양

일반 사양

기능

설명

UI에 지원되는 언어

영어(SW v1.0)

무게

1파운드 6 온스(624g)

배터리

유형: 리튬 이온, 3.6 V, 6400 mAh
수명: 8 시간 (일반적)
충전 시간: 4.5시간
충전 온도 범위: 0°C ~ +40°C

전원 어댑터

입력: 100 ~ 240VAC ±10%, 50/60Hz
출력: 15VDC, 2A 최대
클래스 II

호스트 인터페이스

USB 타입 C

디스플레이

800 x 480 컬러 전기 용량 멀티터치

크기

8.5인치 x 4.5인치

작동 온도

0°C ~ 45°C

보관 온도

-10°C ~ 60°C

작동 상대 습도

0% ~ 90%, 0°C ~ 35°C
0% ~ 70%, 35°C ~ 45°C

작동 고도

4,000m
3,200m(AC 어댑터 포함)

진동

무작위, 2g, 5Hz-500Hz

낙하

1m 낙하, 6 측면

활성 네트워크 진단

활성 네트워크 진단

기능

설명

진단 프로토콜

링크 계층 탐색 프로토콜(LLDP)
Cisco 탐색 프로토콜(CDP)
고속 링크 펄스(FLP)

가장 가까운 장치 진단(진단 프로토콜을 통해 사용 가능한 경우)

스위치 이름
포트 번호
VLAN 이름
알려진 데이터 속도
알려진 이중성

PoE 호환성

IEEE 802.3af/at(SW v1.0)
시그니처 저항과 하드웨어 협상
LLDP/CDP와의 소프트웨어 협상

PoE 진단

알려진 전력 등급(1 ~ 4) (SW v1.0)
알려진 가용 전력
전원 공급된 페어
단일 및 이중 서명 모두에 대한 진단

PoE 측정

로드된 전압(V)
로드된 전력(W)

포트 깜박임

연결된 포트의 표시등 깜박임

케이블 테스트 사양

케이블 테스트 사양

기능

설명

테스트 포트

차폐형 8핀 모듈 잭에는 8핀 모듈(RJ45) 플러그를 사용할 수 있습니다.

시운전 자동시험

10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, 와이어 맵 전용
테스트 속도: 6 길이에 대한 초 < 70 m

케이블 유형

균형 잡힌 트위스트 페어 케이블
비차폐 연선
스크린된 연선
2페어 및/또는 4페어

와이어 맵 전용 테스트

문서 와이어 맵
각 페어의 길이
분할 페어 진단
사용자가 선택할 수 있는 T568A 또는 T568B
사용자 선택 가능한 크로스오버 설정(직선 통과, 하프 크로스오버, 풀 크로스오버)
테스트 속도: 길이당 1초 < 120m

길이(최대)

305m(1000ft)

공칭 전파 속도(NVP)

사용자 설정 가능

톤 발전기

Fluke Networks IntelliTone 프로브와 호환되는 디지털 톤을 생성합니다.
일반 아날로그 프로브와 호환되는 아날로그 톤을 생성합니다.

원격 ID 로케이터

원격 ID 종단을 사용하여 최대 7개의 고유한 포트 또는 사무실 콘센트 식별
