산업용 IoT 무선 장거리 환경 온도 습도 압력 대기 질 센서
기능 개요
> 모니터링을 위한 산업용 IoT 센서
> 온도, 압력, 습도, 가스 저항 및 실내 공기질
> 작동 온도 범위 -40 ~ +85°C
> 작동 압력 범위 300 ~ 1100 % hPa
> 작동 습도 범위 0 ~ 100 % r.H.
> 옴 (Ω) 단위로 가스 저항 출력
> 0-100 범위의 내장된 실내 공기질 메트릭 계산
> 가스 저항 샘플링을 위해 히터 온도 및 기간 설정 가능
> 900MHz 온보드 안테나를 이용해 2 마일까지 사용 가능
> 900MHz High-Gain 안테나를 이용한 최대 28 마일의 우수한 LOS 범위
> Raspberry Pi, Microsoft Azure, Arduino 등과 상호작용 가능
> Visual Studio 및 LabVIEW을 위한 소프트웨어 예시
> DigiMesh를 사용한 무선 메시 네트워킹
> 전력을 효율적으로 사용할 수 있는 절전 모드
> AES-128 암호화를 사용한 안전한 데이터 전송
제품 자료
필수
> Alpha Station – Visual Studio를 사용하는 Windows 용 센서 및 제어 소프트웨어
> 장거리 IoT 무선 센서 Q&A
문서 다운로드
> 무선 통신 모듈 복구 파일
커뮤니티에서 다운로드
> 산업용 IoT 무선 환경 센서 Labview 유틸리티
Enterprise 868MHz 센서
> Python NCD 엔터프라이즈 라이브러리
> NCD Alpha Station 소프트웨어
Enterprise 900MHz 센서
> Python NCD 엔터프라이즈 라이브러리
> NCD Alpha Station 소프트웨어

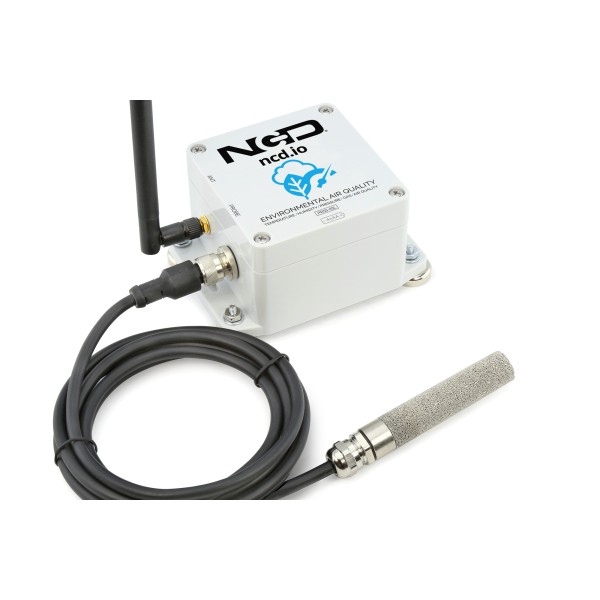

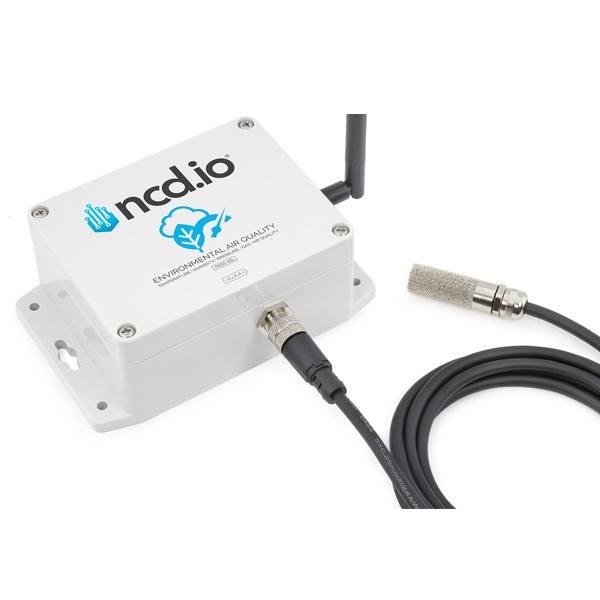

산업용 IoT 장거리 무선 환경 온도 습도 압력 대기 질 센서
900MHz 무선 메시 네트워킹 아키텍처를 사용하여 최대 2 마일까지 사용 할 수 있는 것이 장점인 NCD의 산업용 IoT 무선 환경 온도 습도 압력 및 공기질 센서를 소개합니다. 고해상도 센서를 탑재한 이 장치는 온도, 압력, 습도 및 가스 저항을 샘플링하고 처리합니다. 이 센서는 수집된 정보를 최대 2 마일 떨어진 게이트웨이 또는 모뎀으로 전송합니다. 전체 프로세스는 사용자가 지정한 간격으로 반복됩니다. 감지 기능에 대한 기술적인 세부 사항은 BOSCH BME680 데이터 시트를 참조하십시오. 단 2 개의 AA 배터리로 전원이 공급되고 데이터를 약 300,000번 무선 전송할 수 있습니다. 배터리의 수명은 약 2년이지만 환경과 데이터 전송 간격에 따라 달라질 수 있습니다. 또, 사용자가 원한다면 외부에서 전력을 공급할 수도 있습니다.
IoT 보안
NCD는 IoT 보안을 매우 중요하게 생각하므로 NCD Enterprise 제품 라인의 모든 IoT 센서, 게이트웨이, 모뎀 및 장치를 암호화합니다. 암호화는 장치 사용에 방해가되지 않기 때문에 예상보다 관리하기가 훨씬 쉽습니다. 모든 장치에 표준 128 비트 AES 암호화 키가 포함되어 있고 원하신다면 모든 장치에 새 암호화 키를 통합하도록 도와 드릴 수 있습니다. 모든 하드웨어 장치는 동일한 암호화 키를 사용해야합니다. 키가 설정되면 하드웨어가 나머지를 백그라운드에서 100% 관리할 수 있게됩니다.
무선 범위 및 프로토콜
NCD 장거리 무선 IoT 센서는 Digi.com의 산업용 어플리케이션을 위한 보안 무선 통신 분야의 선구자가 설계한 DigiMesh 프로토콜을 사용합니다. DigiMesh는 원하는 목적지에 도달할 때까지 게이트웨이에서 게이트웨이로 데이터를 자동으로 전송합니다. NCD IoT 센서는 내장된 안테나를 사용하면 2 마일까지 통신할 수 있으며 high-gain 안테나를 사용할 경우 최대 28 마일까지 통신할 수 있습니다.
IoT 센서 데이터의 주인은 당신입니다!
귀하의 데이터는 귀하의 소유이며 IoT 센서 데이터가 도착할 위치를 귀하가 설정할 수 있습니다. 독점 클라우드 솔루션의 한계에 얽매이지 말고 가장 필요한 곳에 데이터를 게시하십시오. 귀하는 개방형 통신 프로토콜을 이용하여 NCD 무선 송신기를 귀하의 소프트웨어에 연결하여 사용할 수 있습니다. 이를 통해 NCD IoT 센서를 거의 모든 제어 시스템 또는 게이트웨이에 통합 할 수 있습니다. NCD 모뎀을 사용하여 컴퓨터 또는 Raspberry Pi로 데이터를 보낼 수도 있습니다. 게다가 NCD 무선 IoT 센서에서 Arduino와 같은 임베디드 플랫폼으로 데이터를 가져올 수 있는 것은 물론 NCD Micro Gateway를 사용하여 Microsoft Azure IoT, Losant 및 MQTT와 같은 인기있는 클라우드 플랫폼에 데이터를 보낼 수도 있습니다. 또한 저희는 Microsoft Visual Studio, Node-RED, LabVIEW 및 Python 용 샘플 코드도 제공하고 있습니다. 문서는 패킷 구조를 완전히 분해하므로 다른 언어로 데이터를 정렬하는 것도 가능합니다. 귀하가 여기에 언급되지 않은 플랫폼으로 작업하는 경우, 도움이 필요하시다면 언제든지 저희에게 연락하십시오.
측정 거리, 가격, 정확성, 배터리 수명, 그리고 보안 기능을 따져보았을 때 현재로서 저희의 제품보다 더 나은 장거리 무선 환경 온도 습도 압력 및 공기 품질 센서는 존재하지 않습니다.
데이터 전송 간격
이 장치는 사용자가 설정한 시간 간격에 따라 주기적으로 데이터를 전송합니다.
IoT 센서 데이터 전송
NCD IoT 센서는 센서 데이터 이상의 것을 전송합니다. 물론 센서 데이터도 데이터 패킷에 포함되지만 다른 중요한 데이터도 포함됩니다. 예를 들어 센서는 귀하가 네트워크에서 특정 센서를 항상 식별 할 수 있도록 고유 일련 번호를 전송합니다. 또한 단일 바이트 데이터인 노드 ID도 포함되어 있는데, 이는 센서가 속한 그룹을 식별하는 데 도움이 되며 건물 바닥과 같은 모든 것에 사용할 수 있습니다. 또한, 데이터 패킷에는 펌웨어 버전, 배터리 수준 및 센서 유형이 포함됩니다. 이를 통해 소프트웨어는 NCD IoT 무선 센서의 상태를 긍정적으로 식별하고 관리 할 수 있습니다. 신호 강도 데이터도 사용할 수 있지만 다른 방식으로 처리되며 센서 데이터 패킷에 포함되지 않습니다 (그러나 각 센서에 대한 신호 강도 데이터를 사용할 수 있음). 이 장치의 데이터 구조에 대한 자세한 정보를 보려면 리소스 탭을 참조하십시오. 이 무선 송신기에는 수신기가 필요합니다. NCD IoT 장치에서 데이터를 수신하는 데 사용할 수있는 많은 옵션이 있습니다. NCD 센서에 사용할 수있는 대상에 대한 자세한 설명은 아래를 참조하십시오. 이 디바이스를 모니터링하고 디바이스 설정을 변경하기 위해 LabVIEW® 소프트웨어를 사용할 수 있도록 USB 모뎀 (구매시 사용 가능)을 사용하는 것이 좋습니다. 일부 센서에는 문제가 감지 될 때 경고를 보내는데 도움이 되는 고급 설정이 있으며 다른 설정을 사용하여 통신 주파수를 조정하여 배터리 수명에 직접적인 영향을 줄 수 있습니다.
IoT 센서 데이터 전송
NCD IoT 센서는 센서 데이터 이상의 것을 전송합니다. 물론 센서 데이터도 데이터 패킷에 포함되지만 다른 중요한 데이터도 포함됩니다. 예를 들어 네트워크에서 특정 센서를 항상 식별 할 수 있도록 고유한 일련 번호가 전송됩니다. 또한 노드 ID도 포함되어 있는데, 이는 건물 바닥과 같은 모든 것에 사용할 수 있거나 센서가 속한 그룹을 식별하는데 도움이 되는 단일 바이트 데이터입니다. 또한 데이터 패킷에는 펌웨어 버전, 배터리 수준 및 센서 유형이 포함됩니다. 이를 통해 소프트웨어는 NCD IoT 무선 센서의 상태를 긍정적으로 식별하고 관리 할 수 있습니다. 신호 강도 데이터도 사용할 수 있지만 다른 방식으로 처리되며 센서 데이터 패킷에 포함되지 않습니다 (그러나 각 센서에 대한 신호 강도 데이터를 사용할 수 있음). 이 장치의 데이터 구조에 대한 자세한 정보를 보려면 리소스 탭을 참조하십시오.
이 무선 송신기에는 수신기가 필요합니다. NCD IoT 장치에서 데이터를 수신하는 데 사용할 수있는 많은 옵션이 있습니다. NCD 센서에 사용할 수 있는 대상에 대한 자세한 설명은 아래를 참조하십시오. 이 디바이스를 모니터링하고 디바이스 설정을 변경하기 위해 LabVIEW 소프트웨어를 사용할 수 있도록 USB 모뎀(구매시 사용 가능)을 사용하는 것이 좋습니다. 일부 센서에는 문제가 감지 될 때 경고를 보내는데 도움이 되는 고급 설정이 있으며 다른 설정을 사용하여 통신 주파수를 조정하여 배터리 수명에 직접적인 영향을 줄 수 있습니다.
배터리는 얼마나 오래 지속됩니까?
대부분의 NCD IoT 센서는 배터리가 너무 약해져서 신뢰할 수 없을 때까지 약 500,000 회 전송으로 평가됩니다. 그러나 이 특정 센서는 대부분의 것보다 더 많은 전력을 소비하며 예상 수명은 300,000 회 또는 최대 3 년입니다. 연간 100,000 개의 전송으로 하루에 최대 273 개 또는 시간당 11 개의 전송을 할 수 있습니다. 하루 전송 횟수를 줄여 배터리 수명을 연장 할 수 있으므로 배터리 수명은 사용자에게 달려 있습니다. NCD IoT 센서의 고급 설정을 변경하여 수명을 제어 할 수 있습니다. NCD는 모든 센서에 프리미엄 리튬 배터리를 제공하며, 여기에는 일반적으로 300,000 회 이상 전송되는 매우 넓은 온도 범위가 포함됩니다. 이 배터리는 알카라인의 절반도 되지 않으며 냉동실에서 작동합니다. 하지만 센서를 구성 모드로 전환하면 배터리가 매우 빨리 소모됩니다. 가능한 한 빨리 센서를 구성하고 구성 모드를 종료하거나 구성 중에 외부 전원 공급 장치를 사용하는 것이 중요합니다 (센서에서 지원하는 경우).
설정을 변경하고 RAW 센서 데이터를 확인하려면 어떻게합니까?
장거리 USB 무선 모뎀을 사용하여 사용자는 115.2K 보드에서 가상 COM 포트를 통해 쉽게 작동 할 수 있습니다. USB 모뎀의 가상 COM 포트를 열고 데이터 스트림을 보기만 하면 됩니다. 선택적으로 이더넷을 통해 작동하는 무선 수신기를 제공합니다. NCD 센서의 데이터는 포트 2101에서 TCP / IP를 통해 나타납니다. 이더넷 모뎀의 IP 주소에 대한 TCP/IP 소켓, 포트 2101을 열고 LAN에서 데이터 스트림을 확인하십시오. Alpha Station은 무선 모뎀과 함께 작동하도록 개발되었습니다. 물론 게이트웨이는 Azure 및 Losant와 같은 인기있는 클라우드 플랫폼으로 데이터를 전송하는데 사용할 수도 있습니다 (자세한 내용은 아래 참조). 우리는 소프트웨어 샘플을 진지하게 받아들이므로 "리소스"탭을 확인하여 Raspberry Pi, Visual Studio, LabVIEW, Arduino, Python 등에 대한 코드 샘플을 확인하십시오.

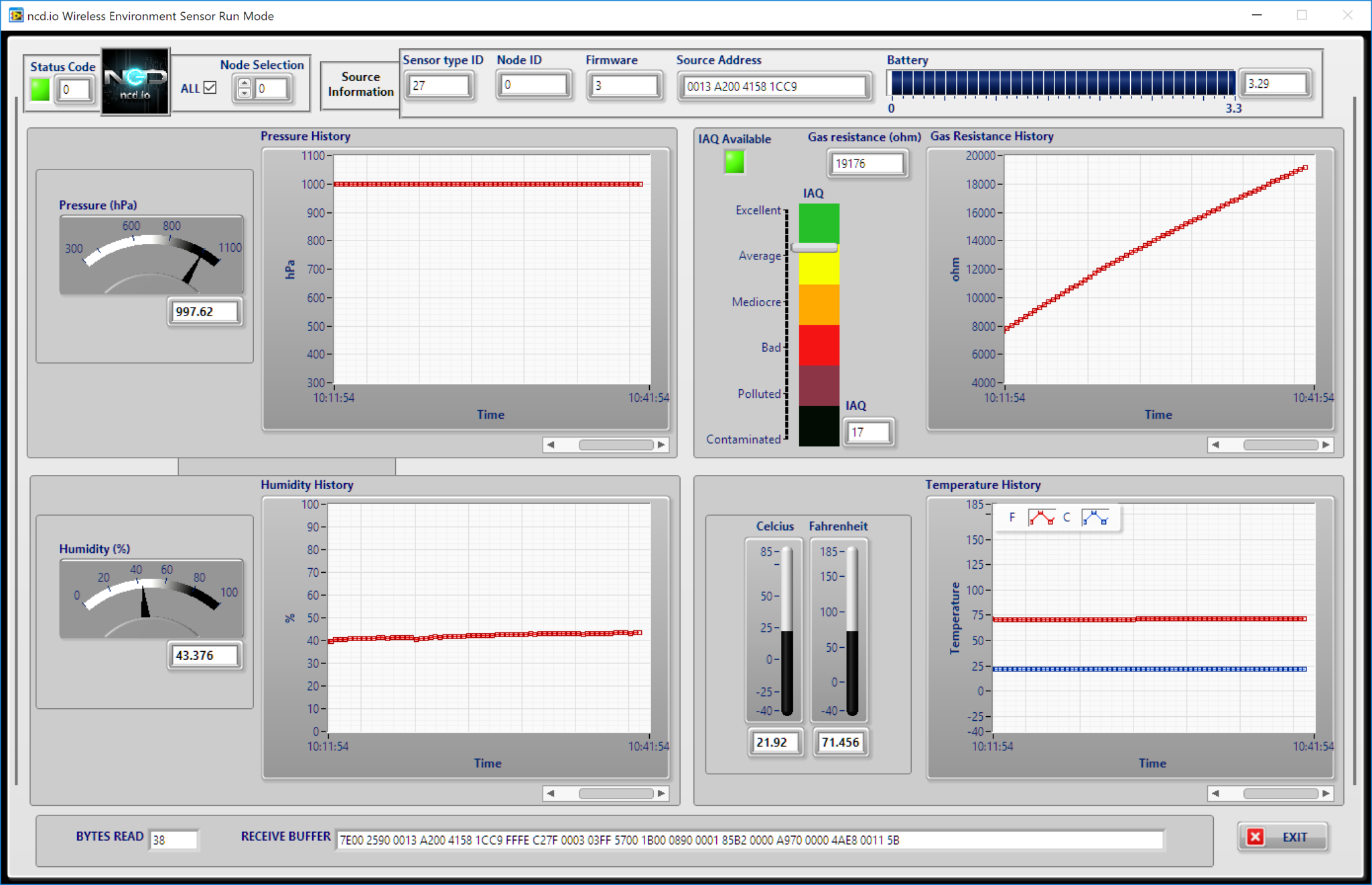

LabVIEW 소프트웨어를 사용하여 온도, 압력, 습도 및 공기 품질을 모니터링하거나 고급 센서 구성 설정을 변경하여 배터리 수명을 개선하거나 샘플링 속도를 높일 수 있습니다.
응용 분야
> 긴 내구성 산업 자동화
> 실내 공기질 모니터링
> 홈 자동화 및 제어
> IoT HVAC 시스템의 구성 요소
> 접근하기 어려운 지역의 날씨 파악
> Raspberry Pi / Arduino를위한 무선 기상 모니터링
> AWS 및 Azure 용 무선 대기 질 모니터링
저의 IoT 센서 데이터를 어디로 전송하나요?
귀하의 센서...귀하의 데이터...
NCD IoT 센서 데이터는 수수료 나 추가 비용없이 어디로든 전송할 수 있습니다. NCD IoT 센서는 항상 개방형 프로토콜을 제공하므로 클라우드 플랫폼에 얽매이지 않습니다. 데이터를 소유하고 있으므로 구독, 서비스 계약없이 원하는 모든 작업을 수행 할 수 있으며 NCD 센서를 원하는 소프트웨어, 임베디드 시스템 또는 클라우드 플랫폼에 통합 할 수 있습니다.
어디서나 IoT 센서 데이터를 보냅니다.
어디서나 IoT 센서 데이터 전송합니다. 데스크톱 컴퓨터, IoT 클라우드 플랫폼 또는 임베디드 플랫폼에서 IoT 센서 데이터가 필요한지 여부에 관계없이 우리가 다룹니다. NCD IoT 센서는 데이터를 브로드 캐스트하므로 데이터 처리가 매우 쉽고 확장 가능하며 다양합니다. IoT 클라우드 플랫폼과 직접 통신하려는 경우 IoT 센서 데이터를 게이트웨이로 보냅니다. 로컬 컴퓨터와 통신하고 싶을 때에는 IoT 센서 데이터를 모뎀으로 보냅니다. 물론 항상 게이트웨이와 모뎀에 동시에 데이터를 보낼 수 있으므로 언제나 로컬 및 원격으로 센서 데이터에 액세스 할 수 있습니다. 데이터 중복이 필요하거나 센서 데이터를 여러 IoT 클라우드 플랫폼으로 보내야하는 경우 여러 게이트웨이를 사용합니다.
대규모 설치를 위한 IoT 센서 구성
IoT 센서 클러스터도 가능합니다. 고층 빌딩의 모든 층에 IoT 센서 클러스터를 구축하여 각 층의 게이트웨이와 모뎀으로 데이터를 전송할 수 있습니다. 클러스터링을 사용하면 IoT 센서 데이터를 분리하여 쉽게 관리 할 수 있습니다. 각 게이트웨이 및 모뎀은 서로 다른 IoT 센서 클러스터를 수신하도록 구성 할 수 있습니다. NCD 장치는 수천 개의 클러스터를 지원하기 때문에 IoT 센서 네트워크를 확장하는 것은 사실상 무한합니다.
모뎀 또는 게이트웨이?
> 게이트웨이는 센서의 데이터를 사람이 읽을 수 있는 값으로 변환하고 통신에 WiFi를 사용하여 AWS, Azure, Losant 및 MQTT와 같은 일반적인 클라우드 플랫폼에 결과를 게시하는 데 사용됩니다.
> 반면에 모뎀은 원시 센서 데이터 바이트 값을 WiFi, Bluetooth, USB, RS-485, RS-232 및 MQTT와 같은 다른 통신 형식으로 전송하는 데 사용됩니다.
> MQTT 게이트웨이는 MQTT 모뎀과 다릅니다. MQTT 게이트웨이는 센서 변환을 처리하므로 대부분의 사용자에게 선호됩니다. MQTT 모뎀은 데이터를 변환하지 않고 RAW 센서 데이터를 서버에서 구문 분석하기 위해 MQTT 브로커로 보냅니다.
> IoT Edge 컴퓨터는 모든 클라우드 플랫폼과 통신하도록 프로그래밍 할 수있는 소형 컴퓨터입니다. NCD IoT Edge 컴퓨터는 Node-RED를 실행하며이 플랫폼을 사용한 경험이 필요합니다. 이 솔루션은 복잡한 설치 요구 사항이있는 산업 고객에게 가장 적합합니다. 이 솔루션은 셀룰러 및 이더넷 연결도 지원합니다.
참고 : USB 모뎀을 Node-RED를 실행하는 표준 컴퓨터에 연결하는 것은 대략 하드웨어와 동등한 솔루션입니다 (셀룰러 연결 제외).
> 모뎀과 게이트웨이 혼합. NCD IoT 센서는 여러 모뎀, 게이트웨이 및 IoT Edge 컴퓨터에서 선택할 수있는 데이터를 브로드 캐스트합니다. 어플리케이션에 필요한만큼 모뎀과 게이트웨이를 가질 수 있으며 단일 IoT 엔드 포인트 솔루션을 선택하는 데 제한되지 않습니다.
AWS IoT로 IoT 센서 데이터 보내기
최대 2 마일 떨어진 곳에서 IoT 센서 데이터를 수집하고 AWS 용 NCD Micro Gateway를 사용하여 데이터를 AWS IoT로 보냅니다. AWS IoT의 힘을 활용하여 NCD IoT 무선 센서의 전체 에코 시스템에 연결하십시오. NCD Micro Gateway for AWS는 AWS 클라우드에서 게이트웨이를 자동으로 프로비저닝하고 모든 IoT 센서를 게이트웨이의 하위로 등록합니다. 최소한의 설정 시간으로 IoT 센서 데이터가 AWS 클라우드에 도착하는 것을 확인하십시오. 설치가 더 쉬울 수는 없습니다. NCD Micro Gateway는 SoftAP를 사용하며 구성을 위한 임베디드 웹 페이지를 포함합니다. WiFi 지원 컴퓨터를 NCD Micro Gateway 액세스 포인트에 연결하기 만하면 구성 페이지가 나타납니다. AWS 연결 자격 증명과 인터넷 연결이 가능한 WiFi 네트워크 만 있으면됩니다.
IoT 센서 데이터를 Microsoft Azure IoT로 보내기
최대 2 마일 거리까지 IoT 센서 데이터를 수집하고 Azure 연결 용 NCD Micro Gateway를 사용하여 데이터를 Microsoft Azure로 보냅니다. Microsoft Azure용 Micro Gateway는 연결된 장치 트윈 및 장치 대 클라우드 메시지를 통해 들어오는 모든 IoT 센서 원격 측정 값을 실제 값으로 Microsoft Azure 에 보고합니다. 설치가 이보다 더 쉬울 수는 없습니다. NCD Micro Gateway는 SoftAP를 사용하며 구성을 위한 임베디드 웹 페이지를 포함합니다. WiFi 지원 컴퓨터를 NCD Micro Gateway 액세스 포인트에 연결하기 만하면 구성 페이지가 나타납니다. 이 장치를 Azure 계정에 등록하고 인터넷에 연결된 WiFi 네트워크에 Azure Device Connection String 만 있으면 됩니다.
MQTT 브로커에 IoT 센서 데이터 보내기
최대 2 마일 거리까지 IoT 센서 데이터를 수집하고 MQTT 용 NCD Micro Gateway를 사용하여 자체 MQTT 브로커로 데이터를 보냅니다. NCD IoT 무선 센서의 완전한 에코 시스템을 사용하여 자신만의 클라우드를 구축하십시오. MQTT 용 NCD Micro Gateway는 사용자의 전용 클라우드 어플리케이션에 쉽게 통합 할 수 있도록 사람이 읽을 수 있는 값으로 JSON 문자열을 보냅니다. 나만의 MQTT 브로커를 구축하거나 Ubidots를 사용하여 단 몇 분 만에 NCD IoT 센서 데이터 타일을 표시하세요! 설치가 이보다 더 쉬울 수는 없습니다. NCD Micro Gateway는 SoftAP를 사용하며 구성을 위한 임베디드 웹 페이지를 포함합니다. WiFi가 지원되는 컴퓨터를 NCD Micro Gateway 액세스 포인트에 연결하기 만하면 구성 페이지가 나타납니다. MQTT 자격 증명과 인터넷 연결이 가능한 WiFi 네트워크만 있으면 됩니다.
MQTT를 사용하여 IoT 센서 데이터를 Ubidots로 전송하세요!
Ubidots는 MQTT 프로토콜을 지원하는 National Control Devices의 공식 파트너입니다. NCD MQTT 게이트웨이를 사용하여 NCD 센서를 Ubidots에 연결하기만 하면 됩니다. Ubidots를 사용하면 전 세계 어디서나 NCD IoT 센서를 모니터링하기 위한 타일을 쉽게 만들 수 있습니다. Ubidots는 간단한 설정 프로세스를 지원하여 단 몇 분 만에 연결하고 IoT 센서 데이터를 표시합니다. MQTT는 지원되는 아키텍처이므로 Ubidot에 연결하는 데 특별한 하드웨어가 필요하지 않습니다.
Losant에 IoT 센서 데이터 보내기
최대 2 마일까지 IoT 센서 데이터를 수집하고 NCD Micro Gateway를 사용하여 Losant로 데이터를 전송하세요. Losant Flow Builder의 기능을 활용하여 시간 경과에 따른 센서 원격 측정 그래프를 표시하는 멋진 대시 보드를 구축하십시오.
Losant용 NCD Micro Gateway는 자동으로 Losant Cloud에 게이트웨이를 프로비저닝하고 모든 IoT 센서를 게이트웨이의 하위로 등록합니다. 최소한의 설정 시간으로 IoT 센서 데이터가 Losant 클라우드에 도착하는 것을 확인하세요.
설치가 이보다 더 쉬울 수는 없습니다. NCD Micro Gateway는 SoftAP를 사용하며 구성을 위한 임베디드 웹 페이지를 포함합니다. WiFi가 지원되는 컴퓨터를 NCD Micro Gateway 액세스 포인트에 연결하기 만하면 구성 페이지가 나타납니다. 손실된 연결 자격 증명 (어플리케이션 ID 및 어플리케이션 토큰)과 인터넷 연결이 가능한 WiFi 네트워크만 있으면됩니다.
Losant는 National Control Devices의 공식 파트너입니다. 여기에서 Losant에 대해 자세히 알아보십시오.
LTE 셀룰러, WiFi 및 이더넷이있는 IoT Edge 컴퓨터
고객님이 셀룰러 / 이더넷 솔루션을 필요로 하신다는 것을 알고 있습니다! Node-RED 및 NCD 무선 센서 라이브러리가 사전에 로드되어 있어 전례없는 유연성으로 센서 데이터를 셀룰러 네트워크에 연결하거나 WiFi 및 이더넷에 연결할 수 있습니다. 이 것은 Node-RED에 익숙하고 복잡한 통합 작업을 위해 NCD 센서를 연결하는데 도움이 되는 하드웨어가 필요한 개발자를위한 완벽한 솔루션입니다. Node-RED에 대한 경험이 필요합니다.
NCD IoT 센서와 함께 모뎀 사용
모뎀은 지역화된 컴퓨터, 서버 및 임베디드 시스템과의 통신에 이상적입니다. 모뎀의 주요 목적은 무선 센서 및 엔드 노드 컨트롤러의 데이터를 USB 가상 COM 포트, Bluetooth 가상 COM 포트, WiFi TCP, WiFi MQTT, 이더넷 TCP, RS-232 및 RS-485와 같은 표준 하드웨어 통신 형식으로 변환하는 것입니다. 여러 모뎀을 동시에 사용할 수 있으므로 단일 선택에만 국한되지 않습니다. 더 넓은 영역을 다루거나 다른 통신 기술을 탐색하기 위해 필요에 따라 더 많은 모뎀을 추가하십시오. 모뎀과 게이트웨이는 모두 최대 2 마일의 가시 거리까지 장거리 무선 통신을 제공합니다. 모뎀 및 게이트웨이는 무선 메시 네트워크에서 무선 네트워크를 통해 데이터를 "홉"하여 장거리를 처리하는 데 사용할 수도 있습니다. 모뎀과 게이트웨이는 층간 간섭없이 고층 빌딩의 각 층에서 별도의 네트워크로 그룹화 될 수 있습니다.
RS-232 |
이더넷 |
USB |
RS-485 |
멀티 인터페이스 |
|
|
|
|
|
산업용 IoT 무선 RS232 모뎀 |
산업용 IoT 무선 이더넷 모뎀 |
산업용 IoT 무선 USB 모뎀 |
산업용 IoT 무선 RS485 모뎀 |
산업용 IoT 무선 Mega 모뎀 USB, 와이파이, 블루투스, MQTT |
IoT 센서 데이터를 Visual Studio로 보내기
IoT 센서 데이터를 수신하고 실제 값으로 변환하는 방법을 보여주기 위해 Visual Studio를 사용하여 Alpha Station을 개발했습니다. Alpha Station을 사용하면 최대 3.2km 떨어진 원격 센서의 기본 구성 설정을보고 설정할 수 있습니다. Alpha Station은 무선 USB 모뎀, 메가 모뎀 및 무선 이더넷 모뎀을 지원합니다. 소스 코드 및 런타임 어플리케이션은 당사 웹 사이트 (https://ncd.io/alpha)에서 다운로드 할 수 있습니다.
IoT 센서 데이터를 Node-RED로 전송
Node-RED를 위한 완전한 드라이버 세트를 개발 했으므로 연결에 도움이 되는 고유한 흐름과 대시 보드를 구축 할 수 있습니다. NCD IoT 센서 데이터를 Node-RED로 보내고 흐름을 사용하여 경고를 보내거나 사물을 켜거나 끄는 논리 작업을 빌드합니다. Node-RED와 NCD IoT 센서를 결합하면 데이터를 로컬 및 원격으로 모니터링, 제어 및 시각화 할 수있는 무한한 기능을 제공합니다.
Node-RED Flow Builder는 강력하여 복잡한 그래프와 대시 보드를 몇 분 만에 구축 할 수 있습니다. Node-RED는 고급 게이트웨이 어플리케이션에도 사용할 수 있습니다. MQTT, Losant, Microsoft, Azure, 또는 AWS와 같이 사용자가 필요로 하는 IoT 클라우드 서비스로 데이터를 보냅니다. Node-RED는 로컬 컴퓨터에서 실행되기 때문에 USB, RS-232, 이더넷 또는 메가 모뎀이 필요합니다.
IoT 센서 데이터를 LabVIEW로 보내기
LabVIEW로 IoT 센서 구성 및 테스트
우리는 LabVIEW를 사용하여 NCD IoT 센서로 작업하기 위한 완전한 튜토리얼 세트를 개발했습니다. LabVIEW를 사용하여 고급 센서 설정을 구성하거나 들어오는 센서 데이터를 그래프로 표시하십시오. 원격 센서의 배터리 수준을 모니터링하고 시간에 따른 센서 데이터 흐름을 관찰합니다. 추후에 LabVIEW용 소스 코드를 추가 할 예정이지만, 당분간은 소스 코드가 긴급히 필요한 경우 당사에 문의하십시오. LabVIEW는 로컬 컴퓨터에서 실행되기 때문에 USB, RS-232, 이더넷 또는 메가 모뎀이 필요합니다.
데이터 로깅
LabView 소프트웨어를 사용하면 단일 센서의 데이터 로깅도 가능합니다. 소프트웨어를 실행하고 그래프가 시간이 지남에 따라 데이터로 채워지는 것을 확인하십시오. Excel 또는 다른 데이터 분석 도구에서 사용하기 위해 데이터를 쉼표로 구분된 표로 내보냅니다. 현재 소프트웨어에서 여러 센서의 데이터를 동시에 로깅하는 것은 지원되지 않지만 Losant 또는 Azure 웹 서비스를 사용하여 수행 할 수 있습니다. 이 제품과 관련된 리소스는 위의 “리소스” 탭을 확인하거나 모든 LabVIEW® 리소스를 보려면 여기를 클릭하십시오.
IoT 보안 및 투명성 선언문
모든 IoT 장치 제조업체는 IoT 보안 및 투명성을 약속하여야 합니다. 소비자는 구매하기 전에 IoT 보안 및 투명성 선언문을 확인할 권리가 있으며 모든 고객이 모든 IoT 제조업체 및 공급 업체에 이 정보를 요구할 것을 권장합니다. 고객에게 완전히 투명하기 위해 모든 IoT 기기에 대해 각 제품 페이지 하단에 가장 중요한 보안 관련 정보를 항상 공개 할 것입니다. NCD는 어떠한 상황에서도 IoT 장치를 사용하여 전체 공개없이 고객 데이터, 센서 판독 값 또는 기타 정보를 수집하지 않습니다. NCD IoT 보안 정책에 따라 모든 형태의 데이터를 수집하는 모든 IoT 장치는 IoT 보안 및 투명성 선언문에 공개되어야합니다. 이 특정 장치와 관련된 관련 보안 정보는 다음과 같습니다.
> 이 장치는 인터넷과 직접 통신하지 않습니다.
> 이 장치에는 인터넷 통신을위한 게이트웨이가 필요합니다.
> 이 장치는 128 비트 AES 암호화 무선 통신을 사용합니다 (최소).
> 이 장치에는 배송시 모든 NCD 무선 센서에 공통적 인 기본 AES 암호화 키가 장착되어 있습니다.
> 사용자는 기본 AES 암호화 키를 변경할 수 있습니다.
> 이 장치는 AES 암호화 키를 변경하려면 물리적 액세스가 필요합니다.
> 이 장치에는 NCD 서버와 통신 할 수있는 기능이 없습니다.
> 펌웨어 업그레이드는 NCD 엔지니어 만이 장치에 물리적으로 액세스해야합니다.
