MQTT용 WiFi AC 전류 모니터

기능 개요

> MQTT용 산업용 등급 WiFi AC 전류 모니터 (RMS 출력)

> OPCTL16AL 센서가 포함된 AC 전류 범위 0-100A

> 자동 시간 지연 기반 데이터 샘플 전송

> 자동 시간 지연 기반 전류 변화 감지

> 무선 링크를 통해 전류 센서 교정 설정 가능

> 전류 변경 감지 범위 설정 가능

> 2.4GHz WiFi 통신 모듈 사용

> 플러그 앤 플레이 설정에는 WiFi 및 MQTT 브로커만 필요

> SoftAP 웹 페이지 설정

> 센서와 WiFi 연결 간의 암호화 된 통신

> IEEE-802.11B / G / N WiFi 프로토콜 지원

> WPA / WPA2 / WPA2- 엔터프라이즈 WiFi 보안 프로토콜 지원

> DHCP 또는 고정 IP 관리 무선 네트워크 지원

> Zero Setup으로 MQTT에 자동보고

> 센서 데이터를 MQTT 브로커로 전송

> 센서 데이터는 사용하기 쉬운 JSON 형식으로 MQTT 브로커에 보고

> 6-32VDC 전원 공급 장치를 사용하여 외부 전원 공급

> 월 사용료 또는 전용의 독점 프로토콜 없음

제품 자료

> MQTT  및 WiFi 센서 설정 가이드

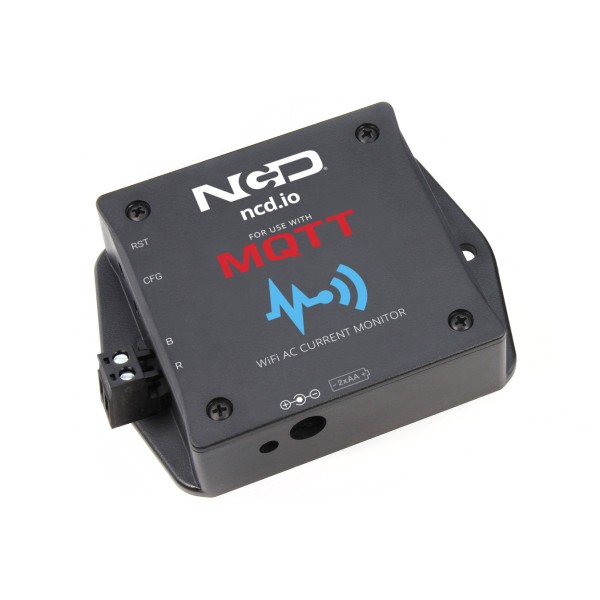

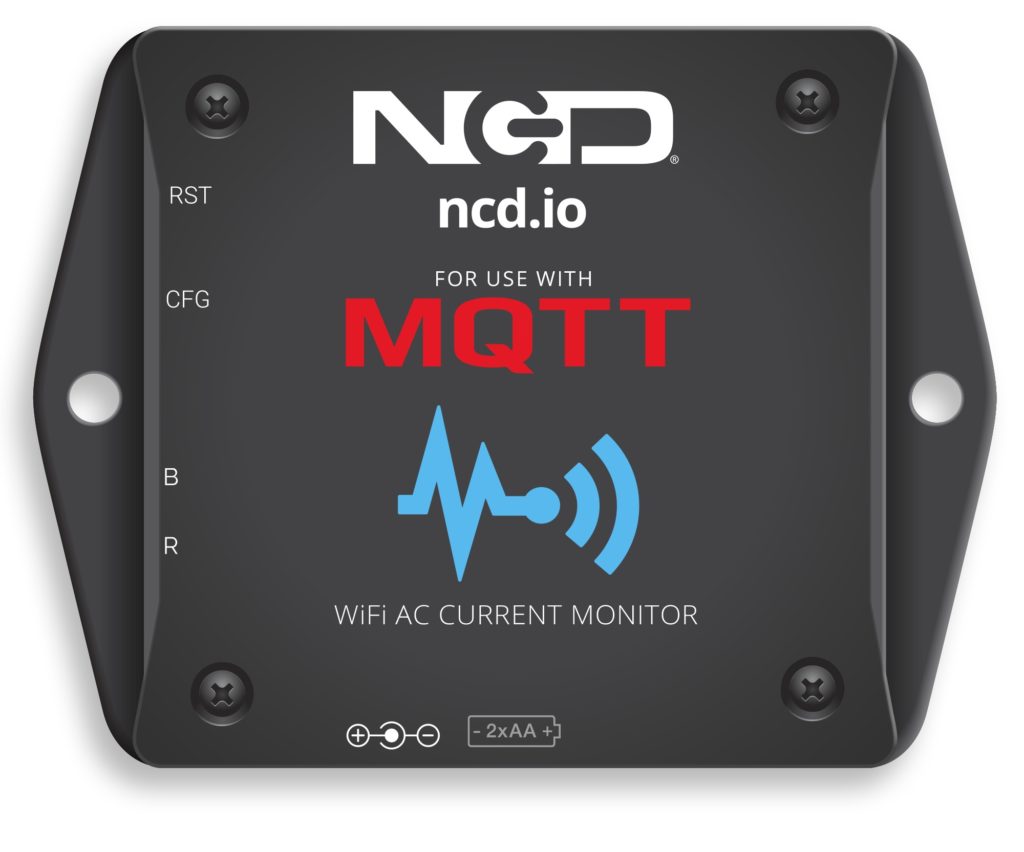

MQTT 용 WiFi AC 전류 모니터

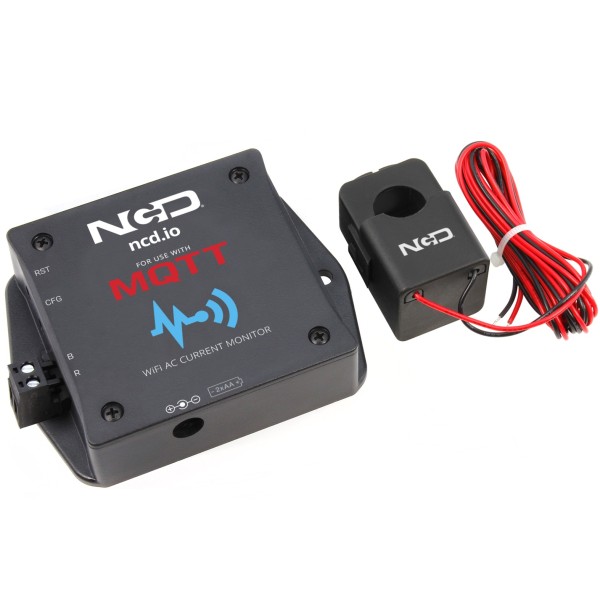

NCD는 세계 최고의 MQTT용 WiFi AC 전류 모니터를 구축하기 시작했습니다. 이를 통해 NCD는 이제 WiFi 모듈 및 제어 보드와 함께 정밀 분할 코어 AC 전류 모니터링 센서를 통합합니다. 이 WiFi AC 전류 모니터를 사용하면 센서를 통해 흐르는 AC 전류를 쉽게 모니터링하고 AC 전류 값이 사전 설정된 제한을 초과할 때 알람를 받을 수 있습니다.

MQTT용 WiFi AC 전류 모니터는 높은 데이터 속도로 전류를 샘플링하고 RMS 값을 계산합니다. 디스플레이에서 0이 아닌 전류 판독값을 얻으려면 측정중인 와이어의 전압이 1.5V를 초과하여야 합니다. 다음으로 장치는 MQTT 브로커에 데이터 전송을 보냅니다. 그런 다음 사용자는 MQTT.fx 어플리케이션을 사용 중인 브로커에 연결하여 WiFi를 통해 모든 위치에서 장비를 통해 흐르는 AC 전류를 모니터링 할 수 있습니다.

이 WiFi AC 전류 모니터는 모든 MQTT 브로커와 함께 작동하도록 개발되었습니다. 세계에서 가장 인기있는 IoT 프로토콜 중 하나인 MQTT는 무선 센서 장치 모니터링을 위한 필수 도구입니다. 따라서 IoT 무선 센서의 NCD 에코 시스템 연결은 NCD 엔지니어링 팀의 최우선 순위입니다.

현재 모니터링과 관련하여 NCD에서 제공하는 사용 편의성, 저렴한 가격, 높은 정확도, 작동 온도 범위, 보안 기능 등과 비교할 수 있는 것은 없습니다. 이 장치는 외부 전원이 필요하며 6-32VDC 전원 공급 장치를 사용할 수 있습니다.

홈페이지에 등록된 제품 가이드에 액세스하여 MQTT 및 NCD의 AC 전류 모니터를 함께 사용하는 방법을 알아보십시오.





응용 분야

> 무선 AC 전류 모니터링

> 산업 전류 모니터링

> 펌프, 모터, 발전기 전기의 동작 분석

> 저류 이상 감지

> 휴대용 전류 모니터링 장비

> 예측 유지 보수의 핵심 역할

MQTT.fx로 AC 전류 모니터링

MQTT.fx는 MQTT 브로커에서 센서 데이터를 스트리밍하는데 사용되는 응용 프로그램입니다. 간단한 기능을 통해 손쉽게 AC 전류 센서 데이터를 모니터링 할 수 있습니다. 센서를 구성 할 때 이 데이터가 JSON 형식으로 표시되는 방식을 사용자 정의하십시오.

클라우드 업데이트 주제인 MQTT.fx 어플리케이션의 또 다른 유용한 기능을 통해 사용자는 JSON 형식 명령을 사용하여 설정을 구성할 수 있습니다. 이는 개방형 어플리케이션에서 그리고 센서가 데이터를 전송하는 동안 수행 할 수 있으므로 설정을 변경할 때마다 센서 설정 프로세스를 반복하는 시간과 노력을 절약 할 수 있습니다.

클라우드 업데이트 주제 {“interval”: 3000}에 다음 JSON 명령을 게시하여 전송 간격을 업데이트합니다. 이 명령이 주어지면 센서의 새로운 AC 전류 데이터가 3 초마다 표시됩니다.

전송 간격

이 장치는 사용자 사전 설정 시간 간격에 따라 주기적으로 데이터를 전송합니다. 이 센서는 배터리를 사용하지 않기 때문에 배터리 수명을 절약하기 위해 전송 간격을 조정할 필요가 없습니다.

보안

NCD에서 보안은 신제품을 개발할 때 항상 최우선 순위입니다. 따라서 이 MQTT WiFi 센서에는 WiFi 및 MQTT 보안 프로토콜이 모두 포함되어 있습니다.

WiFi 보안 기능:

> WPA / WPA2 / WPA2- 엔터프라이즈 WiFi 보안 프로토콜

> IEEE-802.11B / G / N WiFi 프로토콜

> DHCP 또는 고정 IP 관리 무선 네트워크

MQTT 브로커 보안 유형:

> TLS

> Basic AUTH

> OPEN

이 WiFi MQTT 센서가 수용하는 보안 기능은 사용 가능한 거의 모든 IoT 서버와 호환됩니다. MQTT 웹 인터페이스를 통해 센서를 구성 할 때 Soft AP 사용자 이름 및 비밀번호와 같은 장치의 보안을 강화하기위한 여러 옵션이 제공됩니다. 이와 같은 기능을 활용하면 WiFi 센서에 보안 계층이 하나 더 추가되므로 권장됩니다.

IoT 보안은 매우 진지하게 받아 들여야합니다. 이것이 NCD가 당사 제품에 최고의 보안 기능을 구현하는 이유입니다. 장치에서 설정을 구성하는 방법에 대해 자세히 알아 보려면 홈페이지에 등록된 제품 사용 설명서를 확인하십시오.

센서 설정

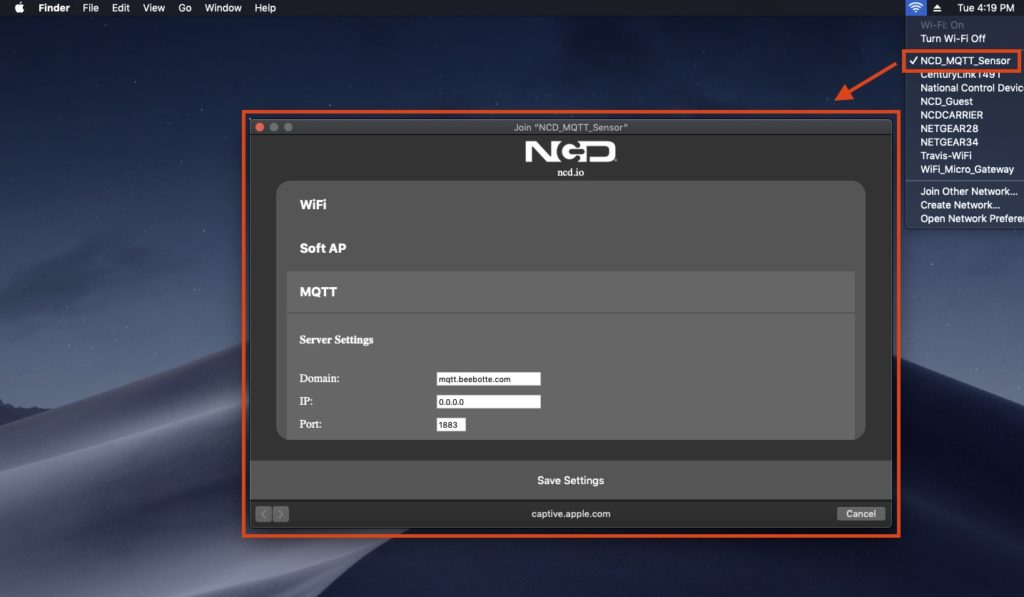

MQTT WiFi 센서에 연결하면 NCD 웹 인터페이스가 자동으로 열리고 표시됩니다. 이 쉬운 인터페이스를 사용하면 소프트웨어 다운로드나 복잡한 설정 절차없이 간단한 단계 하나로 WiFi를 통해 MQTT 센서를 구성 할 수 있습니다.

제품 사용 설명서를 사용하여 사용자는 장치를 연결할 네트워크를 선택하고 장치에 액세스 할 수있는 암호를 만들고 MQTT 설정을 사용자 지정할 수 있습니다. 이러한 MQTT 설정에는 서버 설정, 클라이언트 설정 및 메시지 설정이 포함됩니다.

실외에서 사용하거나 과도한 온도 조건에서 사용하지 마십시오. 극심한 습도 조건에 장시간 노출되면이 장치가 손상 될 수 있습니다. 감지 소자는 5 년 동안 사용할 수 있으며 교체 할 수 있습니다. 작동 범위는 -40 °C ~ 85 °C입니다. 과도한 사용에서 사용시, 어떠한 상황에서도 NCD 보증은 적용되지 않습니다.

이 장치는 다음을 지원합니다.

> WPA / WPA2 / WPA2- 엔터프라이즈 WiFi 보안 프로토콜

> IEEE-802.11B / G / N WiFi 프로토콜

> DHCP 또는 고정 IP 관리 무선 네트워크
