디지털 전위차계 컨트롤러 24 채널 256 단계

기능 개요

> 24 채널 디지털 전위차계 컨트롤러

> 전위차계당 256 탭

> 채널당 최대 1mA까지 사용 가능한 10K, 50K 및 100K 변형

> 모듈식 통신 인터페이스로 사용되는 많은 통신 모듈을 지원

- WiFi, Bluetooth, 이더넷, 웹 페이지, 산업용 무선, USB, RS-232 등

> UXP 확장 포트를 사용하여 최대 256 개의 디지털 전위차계를 제어하도록 확장 가능

> XR 확장 포트를 사용하여 릴레이를 제어하도록 확장 가능

- SPDT, DPDT, 고전력 릴레이 및 솔리드 스테이트 릴레이 지원

> 릴레이 On/Off 및 토글 기능 지원

> 16 개의 백그라운드 타이머를 모든 온-보드 릴레이에 할당 할 수 있음

> 서버 재부팅, 워치-독 및 Keep Alive 기간 / 펄스 타이밍 명령 세트

> 한 번에 하나의 릴레이 또는 모든 릴레이를 동시에 제어

제품 자료 보러 가기

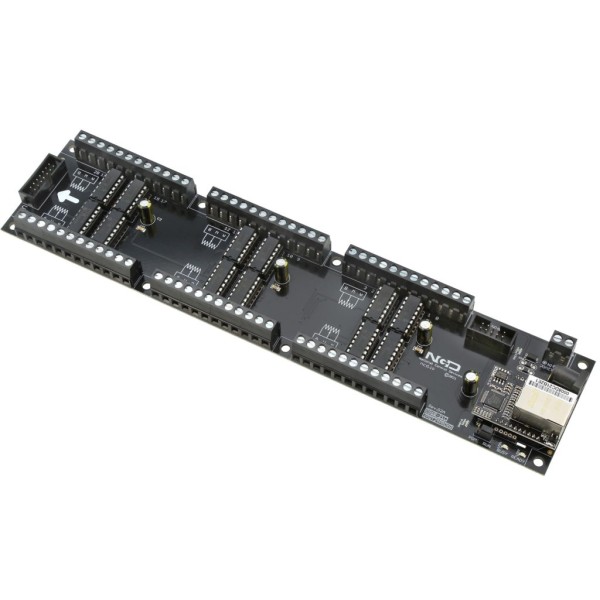

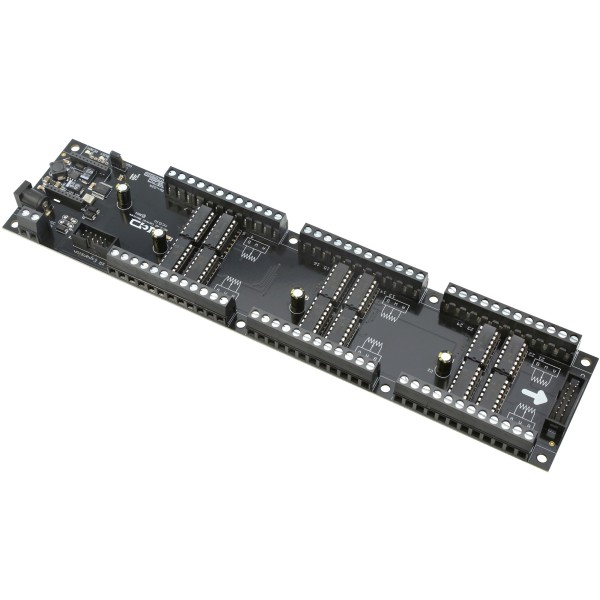

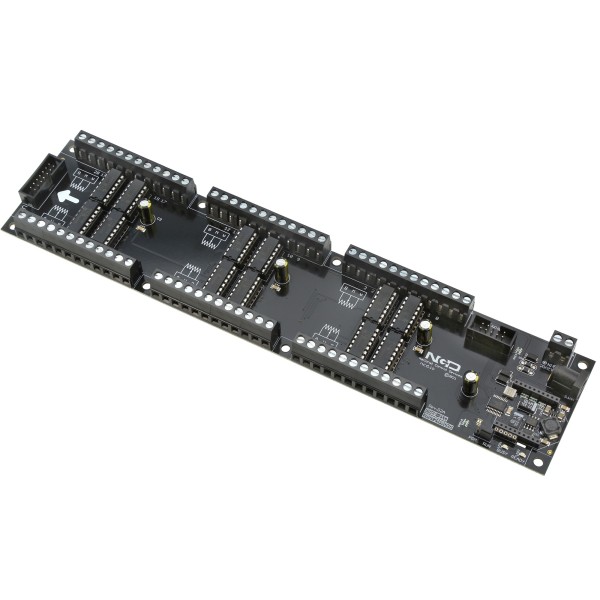

디지털 전위차계 컨트롤러 24 채널

디지털 전위차계 컨트롤러를 다시 생산하여 달라는 고객들의 요청으로, 기존의 컨트롤러로 다시 출시된 이 장치는 부품을 사용할 수있는 한 폐기되지 않습니다. MCP42xx0 시리즈 디지털 전위차계를 기반으로 컴퓨터를 사용하여 전위차계당 최대 256 탭으로 24 개의 서로 다른 프로그래밍 가능 저항기에서 저항값을 변경합니다. 채널당 최대 1mA의 와이퍼 전류로 10kΩ, 50kΩ 및 100kΩ의 전위차계 값으로 제공됩니다. 처음 32개의 전위차계의 전원 켜기 기본 상태를 설정하거나 각 전위차계의 전원 켜기 기본 상태를 읽습니다. 다른 모든 전위차계는 기본적으로 모든 와이퍼의 중앙 위치로 설정됩니다.

ProXR 프레임 워크를 기반으로 구축된 ProXR 시리즈는이 제품을 제어하고 사용하기 위한 가이드로 베이스 스테이션 소프트웨어를 사용하여 쉬운 학습을 유지하면서 오랜 안정성의 역사를 가지고 있습니다. UXP 확장 포트가 장착된 이 메인 컨트롤러 보드에 확장을 연결하여 최대 256 개의 전위차계 채널을 추가합니다. XR 확장 포트가 장착된 이 장치는 XR 시리즈 릴레이 컨트롤러를 사용하여 다양한 유형의 릴레이를 최대 256 개까지 제어 할 수 있습니다. XR 확장 릴레이 컨트롤러를 연결하기 만하면 솔리드 스테이트 릴레이, DPDT 신호 릴레이, 범용 SPDT 릴레이 및 고전력 릴레이를 전환 할 수 있습니다. 통합 타이머를 사용하여 릴레이를 활성화하기위한 더 복잡한 명령뿐만 아니라 On/Off 또는 토글 기능과 같은 간단한 릴레이 제어 명령을 지원합니다.

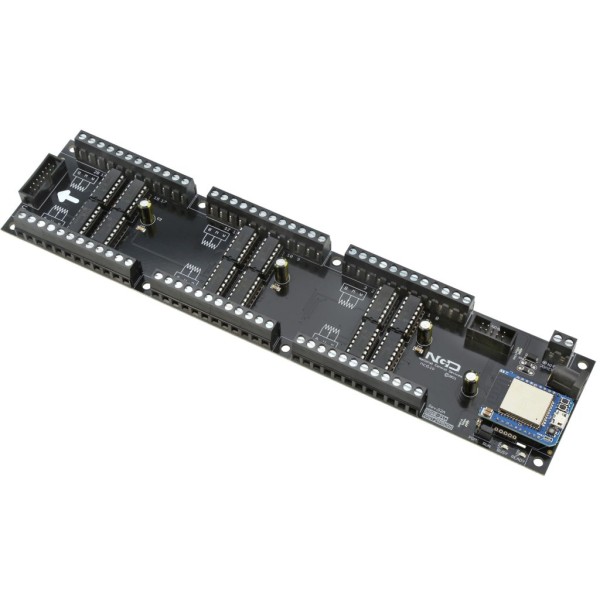

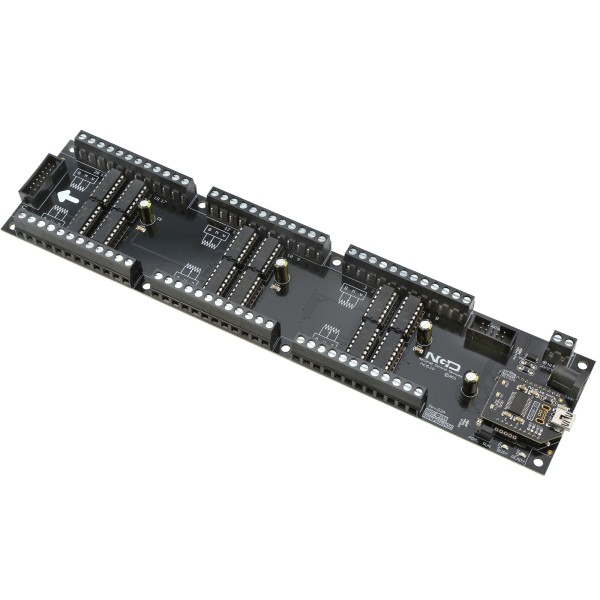

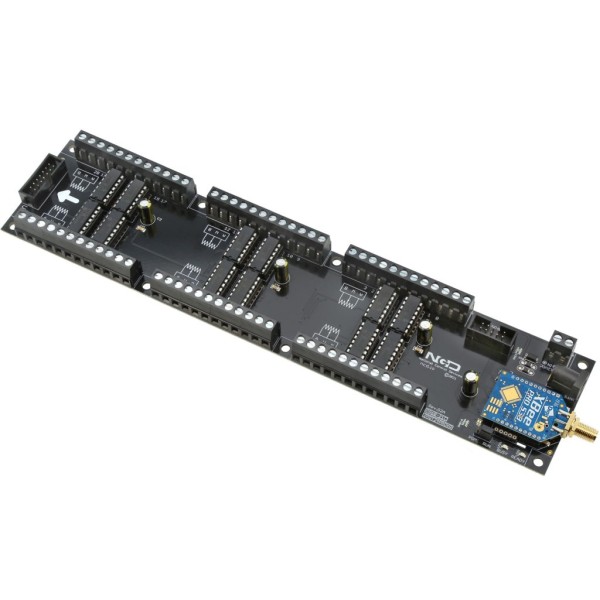

이 컨트롤러는 USB, RS-232, RS-485, 이더넷, WiFi, Bluetooth, 산업용 무선 통신 모듈 등을 수용 할 수 있는 모듈식 통신 인터페이스를 갖추고 있습니다. WiFi Bluetooth USB 통신 모듈로 작업 할 때 Amazon AWS 또는 MQTT와 같은 클라우드 플랫폼에서 직접 전위차계를 제어합니다. USB 인터페이스를 사용할 때 USB 인터페이스 및 가상 COM 포트 통신을 사용하여 전위차계를 제어합니다. TCP 소켓을 포트 2101로 열어서 WiFi 또는 이더넷을 통해 전위차계를 제어하고 명령 전송을 시작합니다 (베이스 스테이션에 표시됨).

Base Station 소프트웨어를 사용하여 모든 통신 기술을 지원하는 간단한 Point and Click 인터페이스를 사용하여 전위차계 제어를위한 명령 구조를 빠르게 학습합니다.

새 버전 배송

2020 년 말부터 동일한 기능과 설치 공간을 유지하면서 구성 요소 수를 늘려 더 나은 제품을 만들기 위해 이 제품을 일부 업데이트했습니다. 새로운 Rev G2 시리즈는 향상된 전원 공급 장치 회로를 추가하여 향상된 전력 가용성을 제공하면서 노이즈 내성을 개선합니다. 우리는 회로 기판의 색상을 검은색으로 변경하고 브랜드를 ncd.io로 업데이트하고 로고를 업데이트했습니다.

이 제품은 이제 레거시 제품이므로 중요한 부품을 사용할 수있는 한 폐기되지 않을 것입니다. 당사의 새로운 고속 픽 앤 플레이스 조립 라인으로 구축된 당사는 상상할 수있는 모든 볼륨으로 확장 할 수있는 잠재력으로 하루에 수천 단위의 속도로 표면 실장 조립 프로세스를 완료를 할 수 있으므로 수량이나 공급에 대해 걱정할 필요가 없습니다.

업데이트 된 기능

> 로고 및 브랜딩 업데이트, PCB 색상을 검은 색으로 변경

>  저열 및 고전력을위한 스위처 레귤레이터를 사용하여 향상된 전원 공급 회로

>  노이즈로부터 로직 및 구동 회로를 더 잘 분리하기 위해 추가 된 페라이트 비트

> 더 나은 맞춤 및 마감을 위해 업데이트된 커넥터 및 위치

> 이제 당사가 대용량 어플리케이션용 고속 픽-앤-플레이스 머신으로 제작

> 레거시 상태 제품 – 중요 부품을 사용할 수있는 한 폐기되지 않음

Potentiometer Controller Specifications

This table covers all NCD Potentiometer Controllers. All ratings assume 12VDC operation at 70°F (21°C). Please note that most ratings are estimated and may be subject to periodic revision. Some ratings represent stock controller settings without performance enhancement optimizations. The specifications provided below are for power budgeting purposes only and may not represent real-world measured values.

Communication Module Specifications

This table covers all NCD Communication Modules. While NCD communication modules operate at 3.3VDC, the ratings below highlight the effect they will have on the master controller operating at 12VDC at 70°F (21°C). Maximum ratings should be used for power budget planning purposes and may reflect short term absolute maximum peak current consumption. Some ratings are estimated and subject to periodic revision.
