기능 개요

> 16 채널 디지털 포텐쇼미터 컨트롤러 포텐쇼미터 당 256 탭

> 채널당 최대 1mA까지 사용 가능한 10K, 50K 및 100K 변형

> 모듈 식 통신 인터페이스는 널리 사용되는 많은 통신 모듈을 지원합니다.

> WiFi, Bluetooth, 이더넷, 웹 페이지, 산업용 무선, USB, RS-232 등

> UXP 확장 포트를 사용하여 최대 256 개의 디지털 전위차계를 제어하도록 확장 가능

> XR 확장 포트를 사용하여 릴레이를 제어하도록 확장 가능

> SPDT, DPDT, 고전력 릴레이 및 솔리드 스테이트 릴레이 지원

> 릴레이 켜기, 끄기 및 토글 기능 지원

> 16 개의 백그라운드 타이머를 모든 온보드 릴레이에 할당 할 수 있음

> 서버 재부팅, 워치 독 및 Keep Alive 기간 / 펄스 타이밍 명령 세트

> 한 번에 하나의 릴레이 또는 모든 릴레이를 동시에 제어

제품 자료

필수

- ProXR 빠른 시작 안내서

- API 코덱 빠른 시작 가이드

- 베이스 스테이션 빠른 시작 안내서

문서

- NCD 구성 요소 라이브러리 빠른 시작 가이드

- 스크래치 패드 메모리 빠른 시작 가이드

- 디지털 전위차계 빠른 시작 안내서

- EEPROM 메모리 맵 빠른 시작 가이드

통신

- NCD Gen3 이더넷 모듈 사용 설명서

- RS-485- 무선 컨버터 모뎀 가이드

- RS-485 네트워크 빠른 시작 가이드

- Digi 802.15.4 빠른 시작 가이드

- Web-I WebRelay 통신 모듈 빠른 시작 가이드

- Lantronix XPort 통신 모듈 빠른 시작 안내서

- WiFi 통신 모듈 빠른 시작 안내서

- ZRS RS-232 통신 모듈 빠른 시작 안내서

- ZUSB USB 통신 모듈 빠른 시작 안내서

튜토리얼

- 통신 운영자를 사용하여 이더넷 릴레이 제어

- 이더넷 및 WiFi 용 Netcat을 사용하는 Linux 릴레이 컨트롤러

- 통신 운영자를 사용하여 USB 릴레이 제어

- 올바른 USB 릴레이 컨트롤러 선택

- USB 가상 COM 포트 통신 소개

- 컴퓨터 제어 릴레이 및 스위칭 소개

- 릴레이 로직

LabView 튜토리얼

- LabVIEW USB RS232 RS485 릴레이 컨트롤러 인스트루먼트 드라이버 설치

-  Labview 릴레이 스위칭 및 상태 획득 1

- LabVIEW 릴레이 컨트롤러 고급 구성

- LabVIEW 릴레이 컨트롤러 기본 구성

- LabVIEW 릴레이 스위칭 및 상태 수집 2

- LabVIEW 릴레이 타이머 작동

문서 다운로드

- MCP42xx0 데이터 시트

WiFi 모듈 설정

Wi-Fi 구성 키트를 사용하여 네트워크에 연결하려면 Wi-Fi 통신 모듈을 구성해야합니다. Wi-Fi 구성 키트는 3 개의 LED가있는 작은 블랙 보드로 구성됩니다. 구성 보드에는 ZIGMO라는 레이블이 지정됩니다. 모듈은 그림과 같이 보드에서 제거하고 ZIGMO에 연결해야 할 수 있습니다. ZIGMO는 구성을 위해 컴퓨터의 USB 포트에 연결되며 일부 USB 드라이버를 컴퓨터에 설치해야 할 수 있습니다. 베이스 스테이션 소프트웨어는 Wi-Fi 통신 모듈을 구성하는 데 필요하며 무료로 다운로드 할 수 있습니다. 이 소프트웨어는 해당 지역에서 호환되는 Wi-Fi 라우터를 식별하고 선택한 라우터를 Wi-Fi 통신 모듈에 할당합니다. 암호를 포함한이 소프트웨어를 사용하여 네트워크 보안 옵션을 구성 할 수 있습니다. ncd.io/start에서 NCD베이스 스테이션 소프트웨어를 찾을 수 있습니다.

이더넷 릴레이 제어 소개

이 비디오는 store.ncd.io의 이더넷 릴레이 컨트롤러를 사용하여 LAN (Local Area Network)을 통한 릴레이 제어를 소개합니다. 이더넷은 네트워크 프로토콜 스택으로 인해 더 복잡한 통신 인터페이스 중 하나 일 수 있습니다. 릴레이 제어의 가장 중요한 부분을 보여 드리기 위해 분석해드립니다. ncd.io/start에서 NCD베이스 스테이션을 찾을 수 있습니다.

USB 소개

USB 통신의 장단점과 이것이 릴레이 컨트롤러와 애플리케이션에 미치는 영향을 설명합니다. controlanything.com에서 멀어지면서 일부 정보는 오래되었습니다. 대부분의 최신 운영 체제에는 FTDI 드라이버가 설치되어 있으므로베이스 스테이션 만 있으면됩니다.

릴레이 제어 명령 (ProXR 파트 1)

Windows 10 및 USB 릴레이 보드를 사용하여 컴퓨터에서 릴레이 제어. 릴레이를 켜고 끄고 릴레이 상태를 읽습니다. 이 비디오는베이스 스테이션을 참조로 사용하여 릴레이 제어 명령이 작동하는 방법에 대한 간략한 소개를 제공합니다. ncd.io/start에서 Base Station을 다운로드 할 수 있습니다.

기지국 개요 ProXR 시리즈 릴레이 컨트롤러

이 비디오는 베이스 스테이션에 대한 간략한 소개이며 ncd.io/start에서 무료로 다운로드 할 수 있습니다. Base Station은 산업용 시리즈 보드를 제어하고 빠른 명령 참조를 제공 할 수있는 무료 소프트웨어 다운로드입니다. 전체베이스 스테이션 빠른 시작 가이드는 https://ncd.io/base-station-quick-start-guide/에서 찾을 수 있습니다.

릴레이 전원 공급 상태 맵 (ProXR 파트 3)

이 비디오는 ProXR 릴레이 컨트롤러를 사용하여 릴레이의 전원 켜기 기본 상태를 설정하고 릴레이 상태를 읽는 방법을 보여줍니다. 이 비디오는 16 채널 USB 릴레이 보드를 사용합니다. 릴레이 전원 공급 상태 매핑을 사용하면 릴레이 컨트롤러의 전원 손실을 고려할 수 있습니다.

개별 릴레이 제어 (ProXR 파트 4)

이 비디오는 16 채널 USB 릴레이 보드에서 개별 릴레이를 제어하는 ​​방법을 보여줍니다. 릴레이를 개별적으로 제어하는 ​​것은 릴레이 컨트롤러에서 릴레이를 제어하는 ​​가장 쉬운 방법입니다. 단일 엔드 포인트 / PC가이를 제어하는 ​​애플리케이션에 이상적이며 하나의 명령으로 여러 릴레이를 제어 할 필요가 없습니다.

릴레이 새로 고침 자동 및 수동 모드 (ProXR 파트 2)

자동 및 수동 릴레이 새로 고침 모드 ProXR 산업용 릴레이 컨트롤러 사용자를 위해 설명되었습니다. 이 비디오는 16 채널 USB 릴레이 보드를 보여줍니다. 수동 릴레이 새로 고침은 간격에 따라 릴레이 상태 (켜기 / 끄기) 만 업데이트해야하는 경우에 유용합니다. 릴레이 제어 명령을 보드에 보낼 수 있으며 수동 새로 고침 명령이 전송 될 때까지 변경 사항이 적용되지 않습니다.

Digi XBee ® 제어 릴레이와 호환되는 USB FTDI 통신 모듈
FT232RL USB 인터페이스 어댑터 16 채널 릴레이 컨트롤러 보드를 제어하는 ​​Digi XBee ® 풋 프린트와 유사합니다. https://store.ncd.io/product/usb-communications-module-ft232rl-zusb/에서 사용 가능 FTDI에서 사용 가능한 드라이버 : http : //www.ftdichip.com/FTDrivers.htm 기지국 소프트웨어 : ncd.io/start Digi.com은 산업용 무선 애플리케이션을위한 다양한 XBee 인터페이스 모듈을 제공합니다. Digi XBee® 장치는 NCD 제품과 호환됩니다.

16 채널 USB 릴레이 컨트롤러로 시연 된 릴레이 그룹화 (ProXR 파트 6)

이 비디오는 16 채널 USB 릴레이 컨트롤러를 사용하는 ProXR 릴레이 그룹화 명령을 보여줍니다. 그룹화 명령은 DPDT 릴레이를 시뮬레이션하고 하나의 릴레이가 트리거 될 때마다 여러 릴레이가 트리거되어야하는 애플리케이션에 유용합니다.

16 채널 USB 릴레이 보드로 시연 된 릴레이 플래셔 (ProXR 파트 7)

이 비디오는 16 채널 USB 릴레이 보드를 사용하는 ProXR 릴레이 플래싱 명령을 보여줍니다. 릴레이 점멸은 신호 작동, 경고 부저 및 정기적으로 활성화되어야하는 릴레이가 필요한 기타 애플리케이션에 이상적입니다.

USB 설정

NCD 릴레이 컨트롤러와 함께 작동하도록 ZUSB 모듈을 설정하는 방법을 알아보십시오. NCD ZUSB 모듈 사용 방법에 대한 전체 지침 및 세부 정보는 https://ncd.io/zusb-usb-communications-module-quick-start-guide/ 문서를 참조하십시오.이 비디오의 일부는 이전에 따라 오래되었을 수 있습니다.

802154 범위

장애물이 있거나없는 300 ′ 및 1 마일 범위에서 802.15.4의 무선 범위에 대한 간단한 데모입니다.

무선 범위 테스트 설정

이 비디오는 무선 통신 모듈에서 실제 범위를 얻는 데 사용한 설정을 알려줍니다.

WiFi 소개

WiFi 모듈 및 기술을 소개합니다. store.ncd.io에서 제공되는 WiFi 릴레이 컨트롤러 사용에 대한 장점, 단점, 팁과 요령을 알아보십시오. https://ncd.io/wifi-module-quick-start-guide/에서 WiFi 릴레이 컨트롤러를 사용하고 구성하는 방법에 대한 자세한 정보를 찾을 수 있습니다.

가상 직렬 설정을 통한 이더넷

가상 COM 포트를 사용하여 이더넷 모듈과 통신하는 방법을 알아보십시오. 가상 COM 포트 통신은 유선 및 무선 릴레이 제어를 이미 사용하고 이더넷 릴레이 컨트롤러에 대한 지원을 빠르게 추가하려는 기존 애플리케이션에 이상적입니다. 가상 COM 포트 통신을 통해 마치 제어 PC에 직접 연결된 것처럼 이더넷 릴레이 보드에 명령을 보낼 수 있습니다.

Web-i FTP 지침

FTP 및 Web-i 인터페이스 사용자 정의 방법을 알아보십시오. Web-i 인터페이스와 작동 방식을 일부 변경하려면이 비디오의 지침을 따르고 몇 분 안에 작동 및 개발할 수 있습니다.

Web-i 구성

Web-i를 올바르게 구성하는 방법을 알아보십시오. 필요에 맞게 Web-i의 구성을 변경하는 방법을 알아보십시오. 매크로 사용자 지정, UDP 브로드 캐스트 변경, 고정 IP 주소 또는 암호 설정 등이 비디오를 통해 시작하고 실행할 수 있습니다.

Web-i 시작하기

이 비디오는 자신을 익히고 Web-i 인터페이스를 사용하는 방법에 대한 기본 사항을 보여줍니다. Web-i 컨트롤러를 찾는 데 사용되는이 소프트웨어가 변경되었습니다. 이제 NCD베이스 스테이션을 사용하여 Web-i 장치를 찾을 수 있습니다. ncd.io/start에서 Base Station을 다운로드 할 수 있습니다.

Web-i 소개

다음 프로젝트에서 Web-i를 사용하여 얻을 수있는 이점과 기능에 대해 알아보십시오. 릴레이 제어에서 센서 모니터링까지 Web-i는 웹 제어 릴레이를위한 사용하기 쉬운 인터페이스를 제공합니다.

XR 및 UXP 확장 포트

XR 릴레이 확장 및 UXP IO 확장 보드에 대한 기본 소개를 확인하십시오. XR 확장 보드는 ProXR 컨트롤러에 추가 릴레이를 제공하는 반면 UXP 확장 보드는 ADC 및 디지털 IO와 같은 추가 기능을 제공합니다.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start에서 다운로드 할 수 있습니다.

유선 통신

우리가 제공하는 모든 유선 통신 인터페이스의 장단점에 대한 개요를 확인하십시오. 어떤 유선 기술이 귀하의 필요에 가장 적합한 지 알고 싶다면이 비디오를 통해 몇 분 안에 필요한 정보를 얻을 수 있습니다. 이더넷의 힘이 필요하든 RS-232의 단순함이 필요하든 우리는 귀하의 애플리케이션에 맞는 것을 갖추고 있습니다.

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. Google 제품을 처음 사용 하시거나 새 애플리케이션에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.

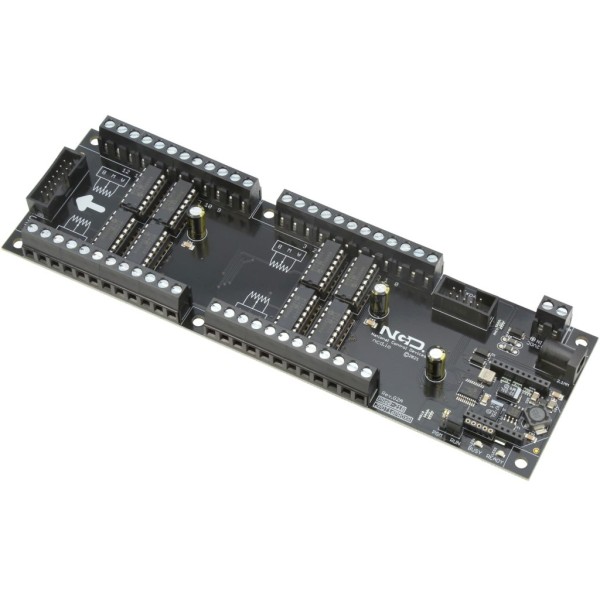

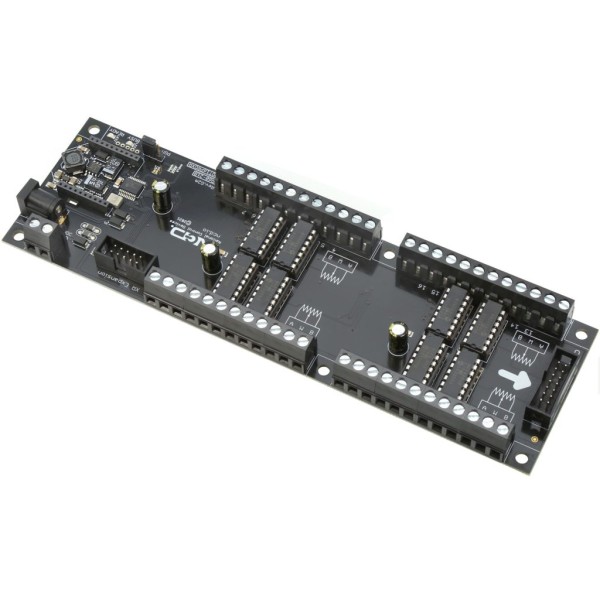

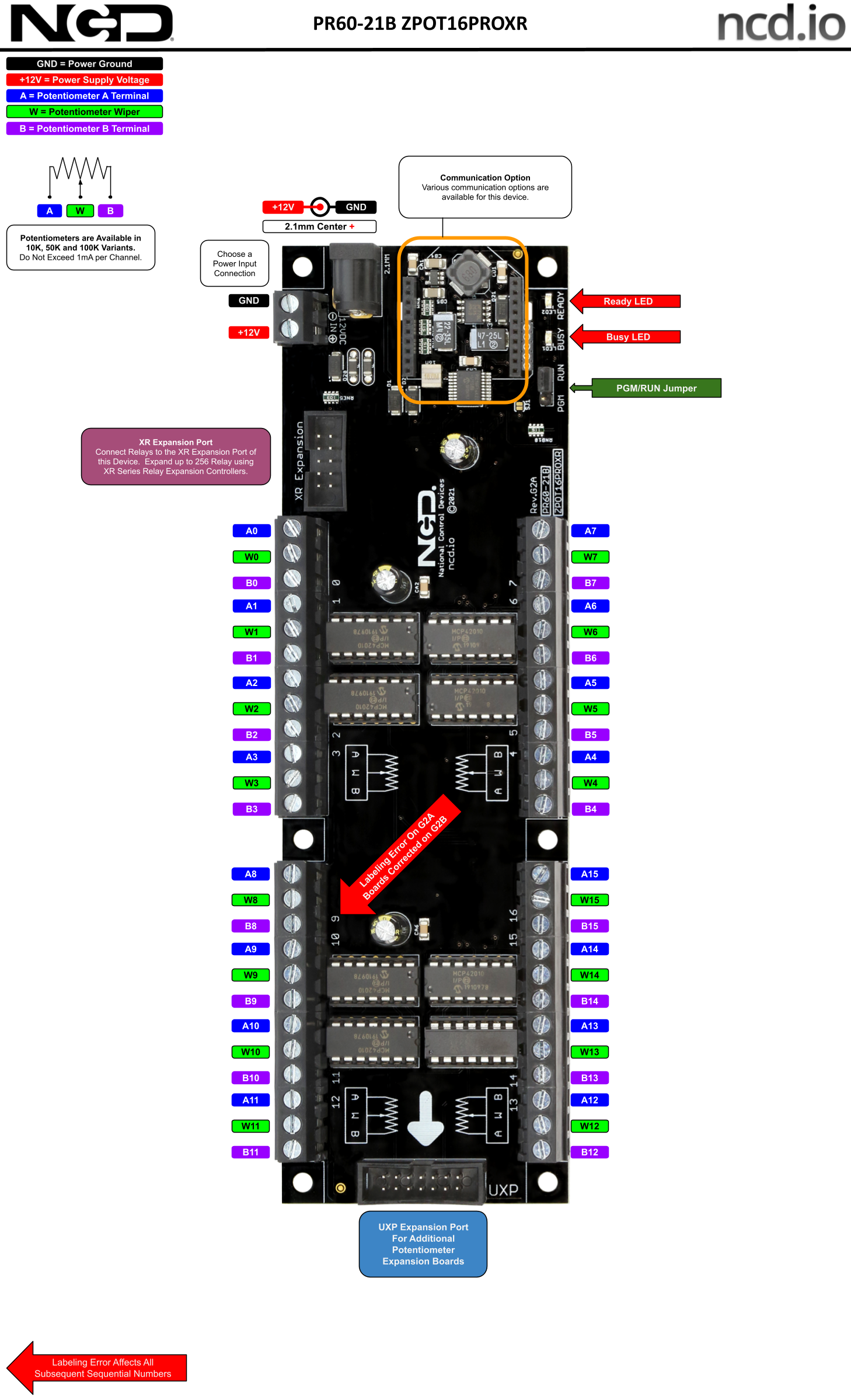

디지털 포텐쇼미터 컨트롤러 16 채널

디지털 포텐쇼미터 컨트롤러를 다시 가져와달라고 요청하셨습니다. 레거시 컨트롤러로 다시 생산 된이 장치는 부품을 사용할 수있는 한 폐기되지 않습니다! MCP42xx0 시리즈 디지털 전위차계를 기반으로 컴퓨터를 사용하여 전위차계 당 최대 256 탭으로 16 개의 프로그래밍 가능한 저항기에서 저항 값을 변경합니다. 채널당 최대 1mA의 와이퍼 전류로 10kΩ, 50kΩ 및 100kΩ의 전위차계 값으로 제공됩니다. 처음 32 개의 전위차계의 전원 켜기 기본 상태를 설정하거나 각 전위차계의 전원 켜기 기본 상태를 읽습니다. 다른 모든 전위차계는 기본적으로 모든 와이퍼의 중앙 위치로 설정됩니다.

ProXR 프레임 워크를 기반으로 구축 된 ProXR 시리즈는이 제품을 제어하고 사용하기위한 가이드로베이스 스테이션 소프트웨어를 사용하여 쉬운 학습 곡선을 유지하면서 오랜 안정성의 역사를 가지고 있습니다. UXP 확장 포트가 장착 된이 메인 컨트롤러 보드에 확장을 연결하여 최대 256 개의 전위차계 채널을 추가합니다. XR 확장 포트가 장착 된이 장치는 XR 시리즈 릴레이 컨트롤러를 사용하여 다양한 유형의 릴레이를 최대 256 개까지 제어 할 수 있습니다. XR 확장 릴레이 컨트롤러를 연결하기 만하면 솔리드 스테이트 릴레이, DPDT 신호 릴레이, 범용 SPDT 릴레이 및 고전력 릴레이를 전환 할 수 있습니다. 통합 타이머를 사용하여 릴레이를 활성화하기위한 더 복잡한 명령뿐만 아니라 끄기, 켜기 또는 토글 기능과 같은 간단한 릴레이 제어 명령을 지원합니다.

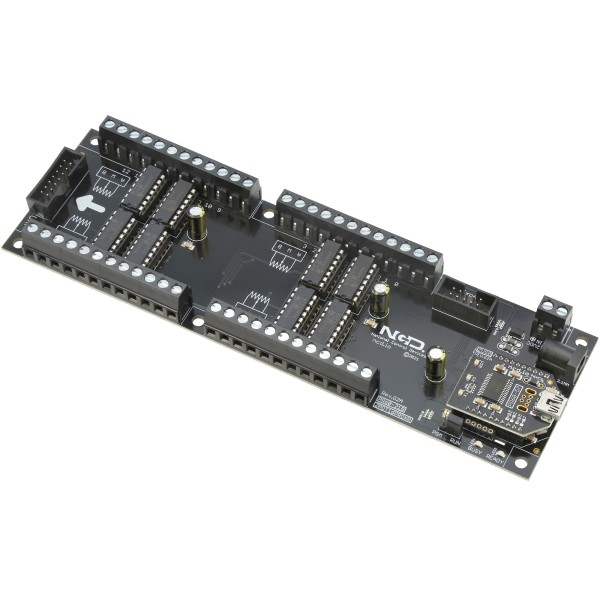

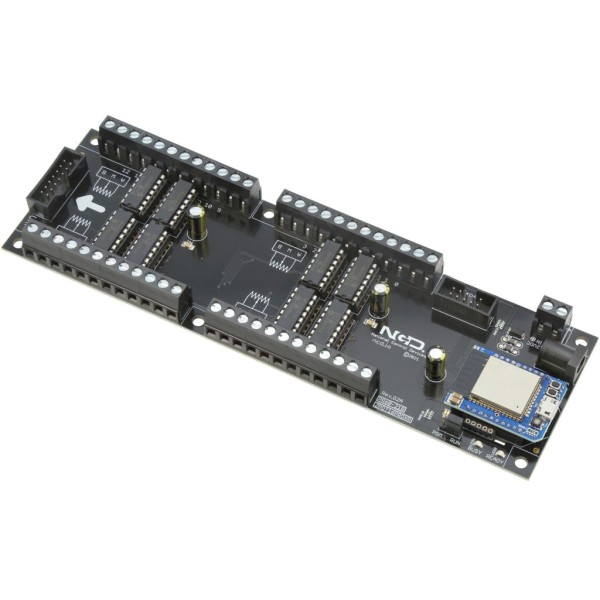

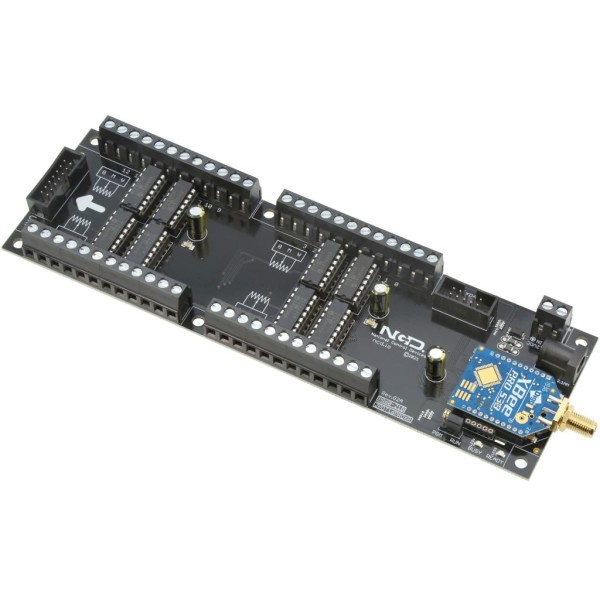

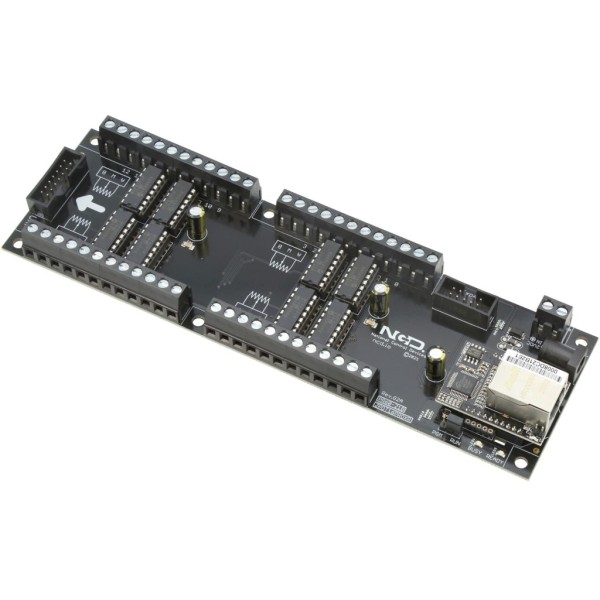

232, RS-485, 이더넷, WiFi, Bluetooth, 산업용 무선 통신 모듈 등을 수용 할 수있는 모듈 식 통신 인터페이스를 갖추고 있습니다. WiFi Bluetooth USB 통신 모듈로 작업 할 때 Amazon AWS 또는 MQTT와 같은 클라우드 플랫폼에서 직접 전위차계를 제어합니다. USB 인터페이스를 사용할 때 USB 인터페이스 및 가상 COM 포트 통신을 사용하여 전위차계를 제어합니다. TCP 소켓을 포트 2101로 열어서 WiFi 또는 이더넷을 통해 전위차계를 제어하고 명령 전송을 시작합니다 (베이스 스테이션에 표시됨).

Base Station 소프트웨어를 사용하여 모든 통신 기술을 지원하는 간단한 Point and Click 인터페이스를 사용하여 전위차계 제어를위한 명령 구조를 빠르게 학습합니다.

새 버전 배송

2020 년 말부터 동일한 기능과 설치 공간을 유지하면서 구성 요소 수를 늘려 더 나은 제품을 만들기 위해이 제품을 일부 업데이트했습니다. 새로운 Rev G2 시리즈는 향상된 전원 공급 장치 회로를 추가하여 향상된 전력 가용성을 제공하면서 노이즈 내성을 개선합니다. 우리는 회로 기판의 색상을 검은 색으로 변경하고 브랜드를 ncd.io로 업데이트하고 로고를 업데이트했습니다.

이 제품은 이제 레거시 제품이므로 중요한 부품을 사용할 수있는 한 폐기되지 않을 것입니다. 당사의 새로운 고속 픽 앤 플레이스 조립 라인으로 구축 된 당사는 상상할 수있는 모든 볼륨으로 확장 할 수있는 잠재력으로 하루에 수천 단위의 속도로 표면 실장 조립 프로세스를 완료 할 수 있으므로 수량이나 공급에 대해 걱정할 필요가 없습니다.

업데이트 된 기능

- 로고 및 브랜딩 업데이트, PCB 색상을 검은 색으로 변경

- 저열 및 고전력을위한 스위처 레귤레이터를 사용하여 향상된 전원 공급 회로

- 노이즈로부터 로직 및 구동 회로를 더 잘 분리하기 위해 추가 된 페라이트 비드

- 더 나은 맞춤 및 마감을 위해 업데이트 된 커넥터 및 위치

- 이제 당사가 대용량 애플리케이션 용 고속 픽 앤 플레이스 머신으로 제작함

- 레거시 상태 제품 – 중요 부품을 사용할 수있는 한 폐기되지 않음

Potentiometer Controller Specifications

This table covers all NCD Potentiometer Controllers. All ratings assume 12VDC operation at 70°F (21°C). Please note that most ratings are estimated and may be subject to periodic revision. Some ratings represent stock controller settings without performance enhancement optimizations. The specifications provided below are for power budgeting purposes only and may not represent real-world measured values.

Communication Module Specifications

This table covers all NCD Communication Modules. While NCD communication modules operate at 3.3VDC, the ratings below highlight the effect they will have on the master controller operating at 12VDC at 70°F (21°C). Maximum ratings should be used for power budget planning purposes and may reflect short term absolute maximum peak current consumption. Some ratings are estimated and subject to periodic revision.
