기능 개요

> 산업용 품질 블루투스 솔리드 스테이트 릴레이 컨트롤러
> 1, 2, 4 또는 8 개의 온보드 릴레이와 함께 사용 가능

> 20Amp SPDT 또는 30Amp SPST 릴레이와 함께 사용 가능

> 여러 해 동안 업계에서 사용되는 ProXR 명령 세트

> Windows, Mac, Linux 및 Android 지원

> LabVIEW 및 Visual Studio 지원

> 가상 COM 포트 통신

> NCD베이스 스테이션 소프트웨어를 사용하여 명령 학습

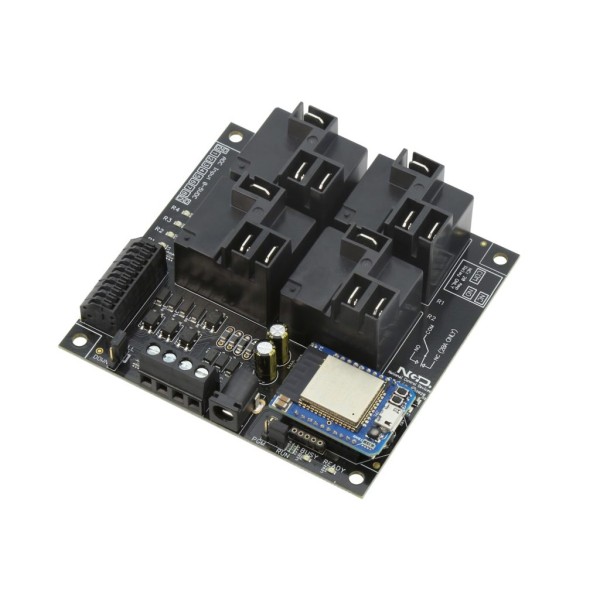

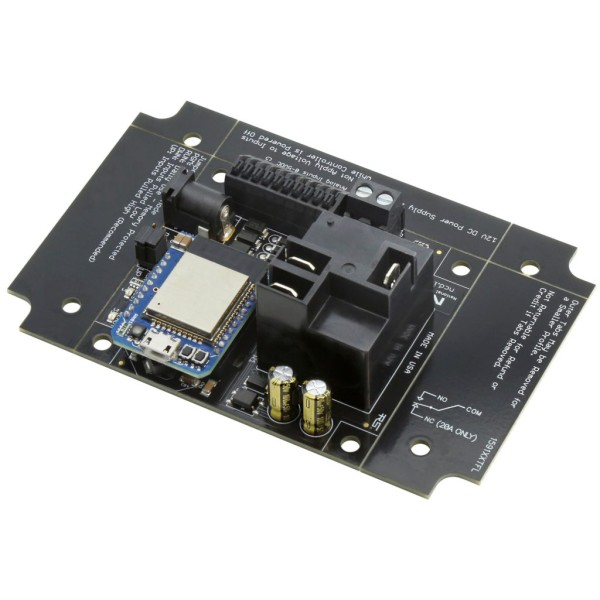

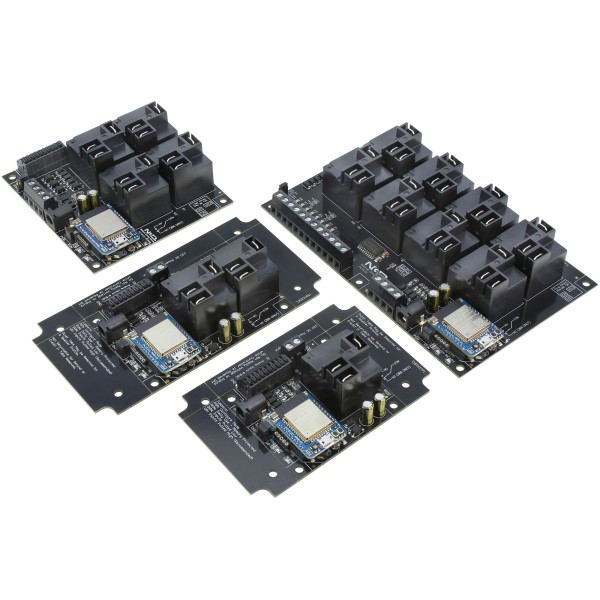

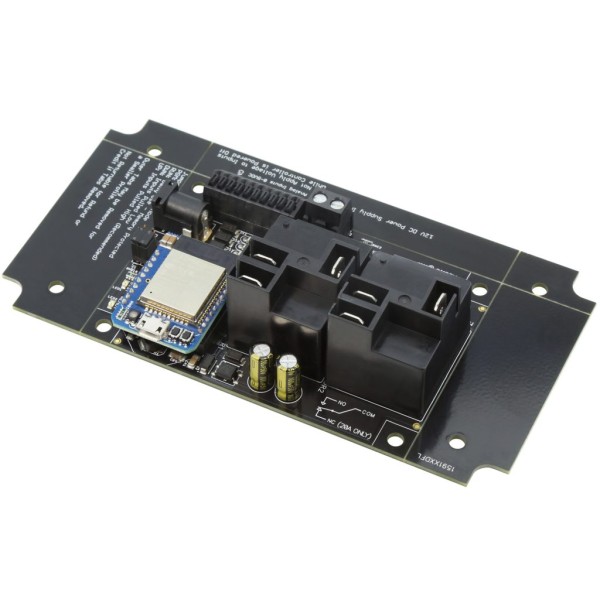

NCD의 블루투스 릴레이 보드

NCD Bluetooth 릴레이 보드를 사용하면 모든 유형의 컴퓨터에서 릴레이를 쉽게 제어하고 아날로그 입력을 모니터링 할 수 있습니다. Bluetooth 릴레이 보드를 사용하면 릴레이를 켜거나 끄고, 릴레이를 지속적으로 플래시하고, 일정 시간 동안 릴레이를 제어하고, 교차 플랫폼 호환 Bluetooth 인터페이스를 사용하여 그룹으로 릴레이를 제어 할 수 있습니다. NCD ProXR Lite 시리즈 컨트롤러는 수년 동안 업계에서 널리 사용되는 표준입니다. 1, 2, 4 또는 8 개의 온보드 릴레이를 선택할 수있는 ProXR Lite 시리즈 Bluetooth 릴레이 보드는 대부분의 고객 요구에 적합합니다. 통합 아날로그-디지털 변환기를 사용하여 릴레이를 수동으로 제어하거나 외부 센서를 읽는 데 사용할 수 있습니다. 8 비트 또는 10 비트 분해능을 갖춘 NCD Bluetooth 릴레이 보드에 내장 된 ADC는 다양한 애플리케이션 요구 사항에 대해 엄청난 유연성을 추가합니다.

모든 NCD Bluetooth 장치에 Bluetooth SPP (직렬 포트 프로필)를 구현했습니다. NCD Bluetooth 릴레이 보드는 컴퓨터에 연결되면 가상 COM 포트로 장착되어 간단한 직렬 통신을 사용하여 무선 연결이 가능합니다. SPP는 모든 Windows 및 Linux 데스크톱 PC는 물론 SPP 프로필을 지원하는 대부분의 Android 장치와 호환됩니다. SPP가 매킨토시 컴퓨터와 호환된다고 믿을만한 이유가 있지만 이것은 테스트되지 않았습니다. SPP는 iOS 장치에서 지원되지 않습니다.

NCD Bluetooth 릴레이 보드 시작하기

https://ncd.io/start에서베이스 스테이션을 다운로드하여 시작하십시오. Bluetooth 릴레이 보드를 연결하고 장치를 Bluetooth 지원 PC와 페어링합니다. 베이스 스테이션을 실행합니다. 베이스 스테이션은 컨트롤러에 내장 된 모든 기능을 가르치고 예제 명령을 제공하도록 설계된 도구입니다. Bluetooth 릴레이 보드는 PC의 가상 COM 포트로 장착됩니다. 베이스 스테이션은 프로그램이 시작되는 즉시 컴퓨터에서 사용 가능한 모든 COM 포트 목록을 표시합니다. Bluetooth 릴레이 보드와 통신을 설정하려면 Bluetooth COM 포트를 선택하십시오.

Base Station은 Visual Studio를 사용하여 Windows 용으로 작성되었습니다 (위에 링크 된 다운로드 페이지에서 사용 가능한 소스 코드). 베이스 스테이션은 릴레이 제어 및 외부 센서 모니터링에 필요한 모든 명령을 보여줍니다. 모든 NCD Bluetooth 장치에 Bluetooth SPP (직렬 포트 프로필)를 구현했습니다. NCD Bluetooth 릴레이 보드는 컴퓨터에 연결되면 가상 COM 포트로 장착되어 간단한 직렬 통신을 사용하여 무선 연결이 가능합니다. SPP는 모든 Windows 및 Linux 데스크톱 PC는 물론 SPP 프로필을 지원하는 대부분의 Android 장치와 호환됩니다. SPP가 매킨토시 컴퓨터와 호환된다고 믿을만한 이유가 있지만 이것은 테스트되지 않았습니다. SPP는 iOS 장치에서 지원되지 않습니다.

새 버전 출시 중

2020 년 말부터 동일한 기능과 설치 공간을 유지하면서 구성 요소 수를 늘려 더 나은 제품을 만들기 위해이 제품을 일부 업데이트했습니다. 새로운 Rev G2 시리즈는 더 나은 전원 공급 회로를 추가하여 통신 소켓에 향상된 전력을 제공하는 동시에 노이즈 내성을 개선합니다. 또한 유도 부하를 더 잘 처리하기 위해 릴레이 구동 회로를 개선했습니다. 또한 회로 기판의 색상을 검정색으로 변경하고 업데이트 된 로고로 브랜딩을 ncd.io로 업데이트했습니다.

이것은 당신이 수년 동안 구매해온 것과 동일한 제품이지만 이제는 향상된 전자 제품을 사용하고 원래 디자인과 동일한 공간을 유지합니다. 가장 중요한 것은이 제품은 이제 레거시 제품이므로 중요한 부품이 아직 사용 가능한 한 폐기되지 않을 것입니다. 당사의 새로운 고속 픽 앤 플레이스 조립 라인으로 구축 된 당사는 상상할 수있는 모든 볼륨으로 확장 할 수있는 잠재력으로 하루에 수천 단위의 속도로 표면 실장 조립 프로세스를 완료 할 수 있으므로 공급에 대해 걱정할 필요가 없습니다. 이 제품의 일부 버전에서 통합 온도 센서를 제거해야했습니다. 이 센서는 릴레이가 장시간 활성화 된 경우 잘못된 판독 값을 제공했습니다. 필요한 경우 오프 보드 센서로 도움을 드릴 수 있습니다.

업데이트 된 기능

- 로고 및 브랜딩 업데이트, PCB 색상을 검은 색으로 변경

- 향상된 노이즈 내성을 위한 개선 된 릴레이 드라이브 회로

- 향상된 전원 공급 장치 회로

- 저열 및 고전력 용 스위처 레귤레이터

- NCDD5500 이더넷 모듈과의 호환성 추가

- WiFi / Bluetooth 모듈과의 호환성 추가

- MQTT를 사용하여 WiFi 모듈을 통해 이 장치와 대화

- 새로운 이더넷 또는 WiFi 모듈을 사용할 때 통합 웹 페이지 사용

- 보안 통신 모듈에 지퍼 타이 홀 추가

- 아날로그 입력의 플러그 형 커넥터를위한 새로운 옵션

- 로직 및 드라이브 회로의 노이즈 분리 개선을위한 페라이트 비드

- 공급망 제한을 해결하기 위해 업데이트 된 LED

- 드롭 인 호환성 변경없이 100 % 동일한 펌웨어

- 99 % 동일한 모양 – 커넥터 포지셔닝에 약간만 변경

- 대용량 실행을 위해 고속 픽 앤 플레이스 머신으로 제작

- 레거시 상태 제품 – 폐기되지 않음
- 제거 된 온도. 잘못된 판독으로 인해 일부 버전의 센서

베이스 스테이션 소프트웨어

베이스 스테이션 소프트웨어는 ProXR 명령 세트를 배우는 데 도움이되도록 설계되었습니다. 그래픽 사용자 인터페이스를 사용하여 ProXR 기능을 살펴보십시오. 보드에서 데이터 바이트가 들어오고 나가는 것을 확인하여 명령 실행 프로세스를 쉽게 이해할 수 있습니다. 무선, 이더넷, USB, RS-232 등을 포함한 전체 통신 모듈 어레이와 함께 작동하도록 설계 되었기 때문에베이스 스테이션보다 자동화 방법을 배우는 데 더 빠르고 쉬운 방법은 없습니다. 베이스 스테이션을 실행하려면 Windows 8 또는 10 컴퓨터 만 있으면됩니다. Base Station은 Visual Studio로 작성되었으며, 진행하는 데 도움이되는 소스 코드도 제공합니다! 여기에서 베이스 스테이션 소프트웨어에 대해 자세히 알아보십시오.

AD8 8 채널 8/10 비트 아날로그-디지털 변환기

이 컨트롤러에는 0 ~ 5V DC의 아날로그 전압을 읽을 수있는 8 채널 8/10 비트 아날로그-디지털 변환기가 장착되어 있습니다. 이 컨트롤러의 ADC는 외부 센서 모니터링 또는 접점 폐쇄 입력 감지를 허용합니다. 외부 온도 센서, 광 센서, 전류 센서, 버튼, 스위치 또는 0-5VDC 아날로그 또는 접점 폐쇄 출력을 생성하는 모든 것을 연결합니다. 8 비트 분해능의 경우 아날로그 입력은 0 ~ 5V 신호를 0 ~ 255의 값으로 변환합니다. 10 비트 분해능의 경우 0 ~ 1023의 값을 측정 할 수 있습니다. 입력 해상도는 소프트웨어 선택입니다. 컨트롤러에 각 입력의 아날로그 값을 요청하면 컨트롤러가 즉시 응답합니다.

릴레이 액티베이터 및 아날로그 입력

Relay Activator 제어판을 사용하면 아날로그 입력으로 릴레이를 직접 제어 할 수 있습니다. 아날로그 입력을 버튼 또는 스위치에 연결하고 기본 릴레이 켜기 또는 끄기 기능을 트리거하여 온보드 릴레이를 수동으로 제어 할 수 있습니다. Relay Activator 제어판에서는 8 개의 입력 각각에 대해 8 개의 기능을 정의 할 수 있습니다. 기능에는 릴레이 켜기 또는 끄기, 릴레이 상태 토글, 일시적으로 릴레이 깜박임, 일시적으로 릴레이의 깜박임 기능 전환, 모든 릴레이 켜기, 모든 릴레이 끄기 및 푸시 알림 이벤트가 포함됩니다. 푸시 알림 이벤트가 구성되면 컨트롤러는 입력 상태가 변경 될 때마다 데이터 패킷을 생성합니다.

ProXR 시리즈 컨트롤러에 대해 자세히 알아보기
베이스 스테이션은 ProXR 시리즈 릴레이 컨트롤러 사용 방법을 배우는 데 도움이됩니다. 이 비디오에서는 가장 일반적으로 사용되는 몇 가지 기능을 다룹니다.

​​베이스 스테이션을 다운로드하기

Pro XR 빠른 시작 안내서

알아두면 좋은 사실:

NCD ProXR 시리즈 컨트롤러는 수년 동안 생산되어 왔으며 2000 년대 초에 처음 출시 된 이후로 대규모 사용자 기반을 확보했습니다. 대규모 고객 기반으로 인해이 제품 라인을 중단 할 계획이 없습니다. 많은 경우에, 우리는 이러한 장치를 업그레이드하여 자동화 된 조립 프로세스와 함께 미래의 많은 통신 기술 변화를 지원할 수있는 향상된 드라이버 및 전력 전자 장치와 호환되도록하고 있습니다. 안심 하셔도됩니다. ProXR은 앞으로도 오랫동안 우리 제품 라인의 안정적인 부분이 될 것입니다. Black 회로 기판으로 제조 된 ProXR 시리즈 컨트롤러는 자동 조립으로 마이그레이션되었으며이 제품의 최종 반복으로 간주됩니다. 이러한 장치는 훨씬 짧은 시간에 대량으로 제조 할 수 있습니다.

LabVIEW 릴레이 컨트롤

NCD는 LabVIEW를 사용하여 NCD 릴레이 컨트롤러의 통합을 지원합니다. 릴레이 타이머를 포함한 대부분의 기능을 다루는 기본 및 고급 작동을 위한 샘플 및 드라이버가 포함되어 있습니다. 여기에 이 주제에 대한 몇 가지 자습서를 게시했습니다.

ProXR Lite 통신 옵션

우리는 미래의 인터페이스 기술에 대한 확장 성을 적절히 지원하는 모듈 식 통신 및 펌웨어를 믿기 때문에 통신을 진지하게 생각합니다. ProXR 컨트롤러는 모든 명령을 헤더, 페이로드 및 체크섬으로 효과적으로 래핑하여 안정성을 보장하는 API 통신을 지원합니다. NCD API 명령은 명령 처리 전에 직렬 시간 초과가 필요하지 않기 때문에 처리 속도를 높입니다. NCD API 명령은 적절한 체크섬 만 명령을 인증하고 처리 할 수 ​​있도록 허용하므로 안정성이 향상됩니다. API를 처음 구현했을 때 인터넷 통신의 타이밍 문제가 제거 되었기 때문에 TCP / IP 소켓을 통한 인터넷 통신이 실현 될 수 있었습니다. API는 선택 사항이지만 강력히 권장됩니다. 당사의 Base Station 소프트웨어는 API 통신을 사용하므로 라우터에서 포트 전달을 구성한 후 인터넷을 통해 ProXR 컨트롤러를 제어 할 수 있습니다.

ProXR 시리즈 컨트롤러는 다양한 통신 옵션과 통신 할 수있는 세계에서 가장 적응력이 뛰어난 컨트롤러입니다. Bluetooth, USB, WiFi, 이더넷, Key Fob, RS-485 또는 RS-232 중에서 좋아하는 통신 기술을 선택하십시오. ProXR은 가장 필요한 통신 기술에 쉽게 적응합니다. 우리는 모듈 식 통신에 전념하고 있으므로 ProXR 시리즈 컨트롤러는 요구 사항이 변경 될 때 다른 애플리케이션에 맞게 쉽게 개조 할 수 있습니다. ProXR 컨트롤러는 ProXR 시리즈 컨트롤러의 연결성을 크게 향상시키는 새로운 통신 기술을 적극적으로 출시하고 있기 때문에 결코 쓸모가 없습니다.

통신 모듈 포함

MQTT를 지원하는 WiFi Bluetooth USB 3 in 1 모듈

표준 WiFi TCP / IP 통신을 사용하여 NCD 장치를 제어하거나 무선 가상 COM 포트를 사용하는 간단한 무선 컴퓨터 대 장치 인터페이스에 통합 Bluetooth를 사용합니다. 쉬운 연결을 위해 가상 COM 포트를 제어하려면 USB 포트를 사용하십시오. 이것은 모든 구성 설정에 대해 통합 된 웹 페이지 사용자 인터페이스를 사용하여 쉬운 설정으로 다양한 솔루션을 시도 할 수있는 저렴한 솔루션입니다. 인터넷을 통한 원격 작업을 위해 WiFi를 통해 MQTT 서버에 연결합니다. 여기에서 WiFi TCP / IP 통신 모듈에 대해 자세히 알아보십시오.

블루투스

Bluetooth SPP 프로필을 사용하여이 장치는 가상 COM 포트로 표시되는 Bluetooth를 사용하여 PC에 연결됩니다. 최대 200 피트 떨어진 곳에서이 장치와 통신하십시오!

와이파이

통합 웹 페이지를 사용하여 필수 설정을 구성하고 TCP 통신을 사용하여 단순 바이트 패킷을 사용하여 장치와 통신합니다. 통합 릴레이 제어 웹 페이지는 일부 NCD 릴레이 컨트롤러에 사용할 수 있습니다.

USB

이 장치는 USB 인터페이스를 사용하여 PC, MAC 또는 Linux 시스템에 연결하고 가상 COM 포트 드라이버를 설치합니다.

MQTT 및 Amazon AWS 연결

Amazon AWS를 포함한 MQTT 서버에 직접 연결하고 전 세계 어디에서나이 디바이스와 통신합니다. 연결된 장치를 제어하려면 제어 바이트가 포함 된 주제를 구독하십시오. 연결된 장치의 응답 바이트가 클라우드에 게시됩니다.

TCP 통신 및 UDP

이 통신 모듈은 UDP 브로드 캐스트를 전송하여 네트워크에서 WiFi 모듈의 IP 주소를 찾는 데 도움을줍니다. 발견되면 포트 2101을 열고 데이터 바이트를 송수신하여 연결된 장치를 제어하고 WiFi 네트워크를 통해 응답을 읽습니다.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

20Amp SPDT 고전력 릴레이 옵션

이 컨트롤러는 20Amp 릴레이 옵션과 함께 사용할 수 있으므로 20A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 20Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이의 정격은 NO와 C 사이에서 20A입니다. C와 NC 연결 사이에서 10A를 초과하지 마십시오. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NC 및 NO 표시로 성형됩니다. (데이터 시트)

30Amp SPST 고전력 릴레이 옵션

이 컨트롤러는 30A 릴레이 옵션과 함께 사용할 수 있으므로 30A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 30Amp 릴레이는 SPST 유형으로 공통 (C) 및 정상 개방 (NO) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 연결되지 않습니다. Common은 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NO 표시로 성형됩니다. (데이터 시트)

기계 도면

배선도

Hiph-Power Relay Controller Specifications

This table covers all NCD High-Power Relay Controllers. All ratings assume 12VDC operation at 70°F (21°C). Please note that most ratings are estimated and may be subject to periodic revision. Some ratings represent stock controller settings without performance enhancement optimizations. The estimated processing time can be impacted by background services and choice of commands. Standby power consumption assume no communications module is installed and no relays are active on the controller. Please add the power consumption of the activated relays and communications module to obtain a better estimation of power consumption.

Communication Module Specifications

This table covers all NCD Communication Modules. While NCD communication modules operate at 3.3VDC, the ratings below highlight the effect they will have on the master controller operating at 12VDC at 70°F (21°C). Maximum ratings should be used for power budget planning purposes and may reflect short term absolute maximum peak current consumption. Some ratings are estimated and subject to periodic revision.
