I2C 변환기에 WiFi

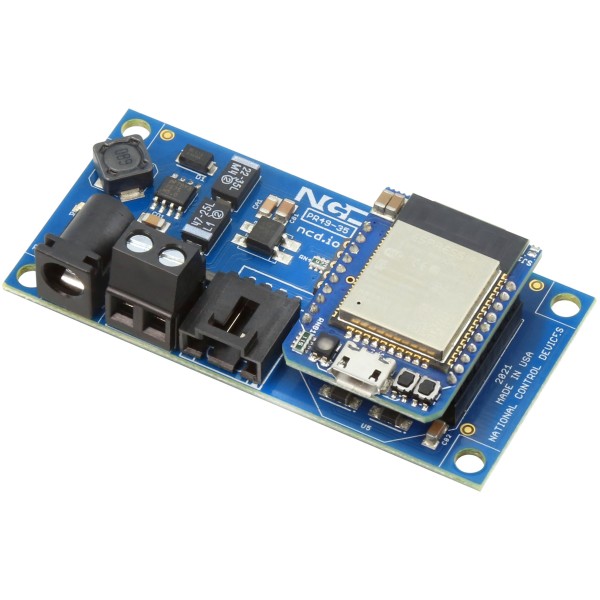

4 in 1 WiFi to I2C 변환기를 소개합니다. WiFi에서 I2C 로의 변환은 쉽고 강력하며 빠릅니다! I2C 데이터 쓰기 및 읽기를위한 두 가지 간단한 명령으로 TCP 포트를 통해 WiFi를 I2C로 변환합니다. 이 I2C 어댑터를 사용하여 NCD I2C 장치를 데스크탑 컴퓨터에 연결하고 소프트웨어를 사용하여 제어하거나 소스 코드를 분리하고 TCP 네트워크 통신을 지원하는 언어 (대략 모든 컴퓨터 및 언어)로 자신의 소프트웨어를 작성하십시오. 통합 웹 페이지를 사용하여 WiFi 모듈을 라우터에 연결하고 포트 2101을 열고 명령을 보내 저수준 I2C 하드웨어와 직접 대화하십시오. 고정 IP 주소와 DHCP 및 프로그래밍 가능한 TCP 포트 (기본값은 2101)를 지원합니다.  통신을 위해 PR55-22 WiFi Bluetooth USB 모듈을 사용합니다.

WiFi를 통한 MQTT to I2C 변환기

MQTT 지원을 통해이 장치는 WiFi를 통해 MQTT 서버에 연결하고 인터넷을 통해 장치와 통신하기 위해 저수준 I2C 데이터를 게시 / 구독 할 수 있습니다. 이를 통해 NCD nodeLynk 하드웨어를 모든 MQTT 서버에 몇 분 안에 즉시 연결할 수 있습니다! MQTT 서버에 직접 생각할 수있는 거의 모든 종류의 하드웨어를 연결하고 전 세계 어디서나 게시 및 구독 메시지를 사용하여 제어 할 수 있습니다!

Bluetooth to I2C 변환기

이 변환기는 WiFi를 I2C로 변환 할뿐만 아니라 Bluetooth를 I2C로 변환합니다. Bluetooth에서 I2C로 변환하려면 대부분의 데스크탑 컴퓨터와 호환되는 Bluetooth SPP (직렬 포트 프로필)에 대한 지원이 필요합니다. 이것은 컴퓨터에서 최대 200 피트 떨어진 원격 장치로 간단한 무선 링크를 허용합니다! Bluetooth를 통해 연결되면 Bluetooth 가상 COM 포트를 열고 마치 표준 직렬 장치 인 것처럼이 장치와 통신하십시오.

USB to I2C 변환기

이 변환기에는 가상 COM 포트를 사용하여 I2C 포트로 직접 통신하기위한 USB 마이크로 포트도 포함되어 있습니다. USB 케이블을 PC에 연결하기 만하면이 장치가 가상 COM 포트로 마운트됩니다. 표준 직렬 명령을 사용하여 USB를 통해 저수준 I2C 하드웨어와 직접 통신합니다. 무료 AnyI2C 소프트웨어를 사용하고 몇 번의 버튼 클릭만으로 NCD nodeLynk I2C 장치 의 전체 생태계 와 대화를 시작하십시오 . 로그 창에서 데이터 통신을 관찰하여 작동하는지 확인할 수 있습니다.

이 WiFi Bluetooth 또는 USB 인터페이스를 사용하여 센서, 제어 릴레이 및 PWM 컨트롤러를 읽습니다. 산업용 4-20mA 읽기 / 쓰기 애플리케이션 등에 사용됩니다. 매우 저렴한 비용으로 광 센서, 온도 / 습도 센서, 전위차계, 수분 센서를 모두 읽으십시오. 이 변환기는 TCP 통신을 지원하는 모든 프로그래밍 언어 및 운영 체제와 하드웨어 호환됩니다.

외부 12VDC 전원 공급 장치 필요

사용 가능한 I2C 변환기에 최고의 WiFi!

이 WiFi to I2C 변환기는 USB to I2C 변환기와 동일한 펌웨어를 사용합니다.이 변환기는 수많은 반복 고객에게 가장 인기있는 제품 중 하나입니다! I2C 변환 프로토콜은 고도로 문서화되어 있으며 통신에 TCP 바이트와 COM 바이트를 사용한다는 점을 제외하면 COM 포트와 똑같이 작동합니다. 이 변환기는 즉시 작동 할 준비가되어 있습니다! 플러그를 꽂으면 I2C 장치, 복잡한 구성 및 기괴한 드라이버와 통신을 시작할 준비가됩니다.

펌웨어 버전 6 :

이 장치는이 장치 용 펌웨어의 거의 최종 릴리스 버전 인 버전 6 펌웨어를 사용합니다. 버전 6은 Alpha Station 1.0.0.5 이상을 지원합니다. 장치 설정을 최대한 활용하려면 Alpha Station 1.0.0.6 이상이 필요합니다. 버전 6 펌웨어에 다음 기능이 추가되었습니다.

• 이제 I2C 버스 스캔 지원
• 이제 EEPROM에 저장된 I2C 버스 속도 선택 지원
• 이제 38, 100, 200, 300 및 400KHz의 I2C 버스 속도 부팅 지원
• 단일 트랜잭션으로 더 빠른 통신을위한 I2C 쓰기 + 읽기 명령 추가
• 소프트 재부팅 명령 추가
• 하드 재부팅 명령 추가
• 수동 I2C 중지 명령 추가
• I2C 통신은 소프트웨어가 아닌 하드웨어 기반입니다.
• 소프트웨어 프로그래밍 가능 통신 속도 :
  • 38KHz, 100KHz, 200KHz, 300KHz 및 400KHz

nodeLynk ™ 마스터 어댑터

이것은 nodeLynk 마스터 어댑터입니다. nodeLynk 마스터 어댑터는 I2C 통신을 사용하여 nodeLynk 장치 체인과 통신합니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk에 대해 더 알아보기

모든 nodeLynk 마스터 어댑터보기

모든 nodeLynk 확장 장치보기

Visual Studio를 염두에두고 설계

NCD WiFi to I2C Converter는 Visual Studio 응용 프로그램에 자동화, 감지, 모니터링 및 제어 기능을 추가하는 완벽한 동반자입니다. 우리는 상상할 수있는 모든 종류의 I2C 센서 및 컨트롤러와 통신하는 데 필요한 모든 라이브러리를 포함하는 Alpha Station 소프트웨어 프레임 워크를 항상 개선하고 있습니다. I2C 읽기, 쓰기 및 쓰기 읽기 작업을위한 간단한 라이브러리를 사용하면 최소한의 시간 투자로 모든 종류의 하드웨어와 쉽게 통신 할 수 있습니다. 디스플레이, 센서, 멀티플렉서, 릴레이 컨트롤러, 펄스 폭 변조기 등과 대화하십시오. Alpha Station 프레임 워크는 Visual Studio Community Edition (Microsoft.com에서 무료)을 사용하여 모니터링 및 제어 작업을 시작할 준비가되었습니다.

Visual Studio로 LCD 디스플레이 제어

Alpha Station은 작동하는 샘플 프레임 워크를 제공합니다. 소스 코드를보고이 디스플레이를 얼마나 쉽게 제어 할 수 있는지 확인하십시오.

Visual Studio로 MAX1069 아날로그-디지털 변환기 읽기

Alpha Station은 결과를 표시하기 위해 8 채널 멀티플렉서에 연결된 MAX1069와 같은 아날로그-디지털 값을 빠르게 읽고 표시하는 데 필요한 도구를 제공합니다. ADC 값을 읽고 표시하는 것은 이보다 더 쉬울 수 없습니다. I2C 쓰기 읽기 명령을 사용하여 시작 주소 & H37로 MAX1069와 통신하는 방법에 주목하십시오.이 명령은 칩에 대한 모든 저수준 I2C 통신을 처리합니다. 읽기를 원하는 시작 주소와 바이트 수를 지정하기 만하면됩니다. (2) 및 쓰기 및 읽기 작업 사이의 지연 (0). 칩이 응답을 반환 할 때 길이는 2 바이트 여야합니다. 응답은 NCDLib.Math.MSLBLS14 명령을 사용하여 14 비트 값으로 변환됩니다. 그러면 값이 콘솔에 직접 표시 될 수 있습니다.

Visual Studio로 AS1115 LED 디스플레이 제어

Alpha Station 라이브러리를 사용하면 하드웨어를 쉽게 제어 할 수 있습니다. AS1115 라이브러리는 숫자 값을 LED 디스플레이에 직접 전달하는 데 사용됩니다. 0에서 999까지의 값과 0에서 15까지의 밝기 레벨이 지원됩니다. 간단한 라이브러리 호출만으로 전용 하드웨어 숫자 디스플레이를 설정할 수 있습니다.
