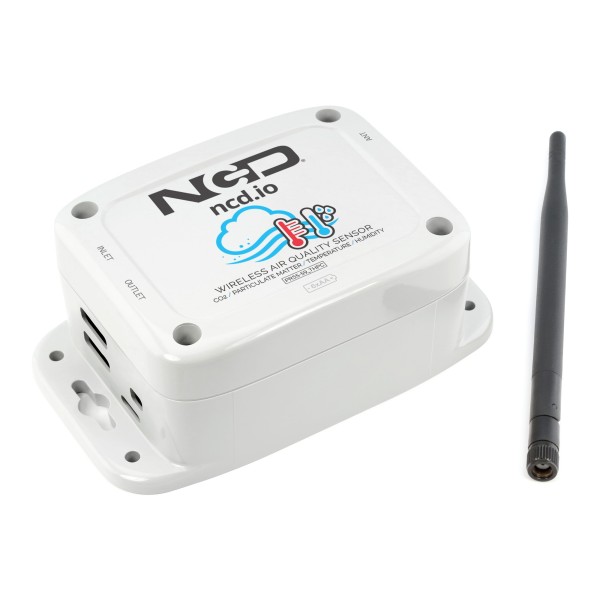

산업용 IoT 무선 대기질 CO2 온도 습도 파티클 센서

기능 개요
> 산업용 등급 센서 질량 농도 범위 0-1000μg/m^3
> 1μg/m^3의 질량 농도 분해능
> 질량 농도 크기 범위 PM1.0, PM2.5, PM4.0, PM10.0
> 숫자 농도 범위 0~3000 1/cm^3
> 번호 농도 크기 범위 PM0.5, PM1.0, PM2.5, PM4.0, PM10.0
> 산업용 등급 CO2 측정 범위 0~40'000 ppm
> CO2 측정 정확도 ± (30ppm + 3%MV) (25°C, 400~10,000ppm)
> CO2  센서 신호  온도 보상
> 완전 보정 및 선형화
> 최대 8년의 고유한 장기 안정성
> 레이저 기반 산란 원리 및 고급 알고리즘
> 256 회 전송 후 자동 청소 기능 내장
> 0~100%RH / -25°C [-13° F] ~ 85°C [185°F]의 산업용 등급 센서
> 분해능 0.04%RH / 0.025°C 정확도 2%RH / 0.3°C
> 최대 2 마일 범위의 암호화 된 무선 통신
> PC, Amazon AWS, Microsft Azure 및 MQTT 서버로 IoT 데이터 전송

무선 메시 네트워킹 아키텍처를 사용하여 최대 2 마일 범위를 자랑하며 통합 온도 습도 센서가 있는 대기질 모니터링용 NCD의 장거리 산업용 IoT 무선 CO2 온도 습도 파티클 센서를 소개합니다. 파티클 센서, CO2 센서 및 온도 습도 센서가 통합된 이 무선 IoT 센서는 사용자가 정의한 간격으로 매우 정확한 Co2 농도, 입자 크기, 질량 농도, 온도 및 습도 샘플을 전송합니다.

IR 감지를 위한 CMOSens® 기술은 경쟁력있는 가격으로 매우 정확한 이산화탄소 측정을 가능하게 합니다. CO2 감지를 위한 NDIR 측정 기술과 함께 동급 최고의 습도 및 온도 센서도 동일한 센서 모듈에 통합되어 있습니다. 주변 습도 및 온도는 추가 구성 요소없이 외부 열원의 모델링 및 보정을 통해 센서의 알고리즘 전문 지식으로 출력 할 수 있습니다.

PM2.5 및 PM10은 가장 위험한 대기 오염 물질 중 하나인 입자 직경이 각각 최대 2.5 미크론 및 10 미크론인 파티클 물질을 나타냅니다. 크기가 작기 때문에 PM2.5 입자는 인간의 폐 깊숙하게 이동하여 다양한 건강 문제를 일으킬 수 있습니다. 천식 발작을 포함하며 심혈관 질환의 원인으로 알려져 있습니다. SPS30은 대기 오염 피해를 방지하는 혁신적인 대기질 모니터링 장치를 구현할 수 있습니다. 이 입자상 물질 센서는 PM1.0, PM2.5, PM4.0 및 PM10.0을 측정하도록 설계되어 표시된 각 크기에 대한 입자수를 제공합니다. 256 번 전송 될 때마다 내장형 팬이 고속으로 회전하여 내부 레이저 센서를 청소합니다. 장치 구성 중에 수동 청소 작업이 트리거 될 수 있습니다.

입자 측정은 레이저 분사 기술을 기반으로합니다. 이 기술은 고품질의 오래 지속되는 구성 요소와 함께 장치의 첫 작동부터 8년 이상의 수명 동안 정확한 측정을 가능하게 합니다.

온보드 온도 센서의 정격은 -25°C~85°C 또는 -13°F~185°F이며 습도 센서의 정격은 0~100%RH(비응축)입니다. 단 6 개의 AA 배터리로 구동되며 환경 조건과 데이터 전송 간격에 따라 3년의 배터리 수명을 기대할 수 있습니다. 옵션으로 외부 전원 공급 장치가 지원됩니다.

개방형 통신 프로토콜을 사용하는 이 IoT 무선 대기질 모니터링용 파티클 센서는 거의 모든 제어 시스템 또는 게이트웨이와 통합할 수 있습니다. 데이터는 PC, Raspberry Pi, Microsoft Azure® IoT, Amazon AWS, Losant 및 MQTT 서버 또는 고객 커스터마이징을 위해 로컬 Arduino 프로세서로 전송될 수 있습니다. 센서 매개 변수 및 무선 전송 설정은 의도된 응용 프로그램에 따라 최대 구성 가능성을 제공하는 개방형 통신 프로토콜을 사용하여 변경할 수 있습니다.

대기 질 모니터링을 위한 장거리 무선 CO2 온도 습도 파트클 센서의 장거리, 가격, 정확성, 배터리 수명 및 보안 기능은 대부분의 산업 및 소비자 시장 어플리케이션의 요구 사항을 만족시키는 합리적인 선택입니다.

참고 : 최소 데이터 전송 간격은 30 초입니다. 데이터 전송률이 높으면 단시간에 배터리가 소모됩니다.

기본 데이터 전송 간격은 1 시간입니다.

이 장치는 사용자가 설정한 시간 간격에 따라 주기적으로 데이터를 전송합니다.

센서 데이터 개요

NCD IoT 센서는 센서 데이터 이상의 것을 전송합니다. 예를 들어 네트워크에서 특정 센서를 항상 식별할 수 있도록 고유한 일련 번호가 전송됩니다. 노드 ID도 포함되어 있는데, 이는 센서가 속한 그룹을 식별하는데 도움이 되는 데이터의 싱글 바이트입니다. 또한 데이터 패킷에는 펌웨어 버전, 배터리 수준 및 센서 유형이 포함됩니다. 이를 통해 소프트웨어는 NCD IoT 무선 센서의 상태를 긍정적으로 식별하고 관리 할 수 ​​있습니다. 신호 강도 데이터도 사용할 수 있지만 다른 방식으로 처리되며 센서 데이터 패킷에 포함되지 않습니다 (그러나 각 센서의 신호 강도 데이터를 사용할 수 있음).

알아 둘만 한…

NCD 무선 센서는 데이터를 전송하며 수신기가 필요합니다. NCD IoT 장치에서 데이터를 수신하는 데 사용할 수있는 많은 옵션이 있습니다.
이에 대해서는 아래에서 자세히 설명합니다. 센서 구성을 위해 하나 이상의 USB 모뎀을 적극 권장합니다.

배터리는 실제로 얼마나 오래 지속됩니까?

대부분의 NCD IoT 센서는 배터리가 너무 약해져 신뢰할 수 없을 때까지 300,000 ~ 500,000회을 합니다. 이러한 전송을 10 년에 걸쳐 분산하고 연간 50,000개의 전송을 보낼 수 있습니다. 이를 통해 하루에 최대 136 회 전송, 또는 시간당 약 5 회 전송 (500K 센서의 경우 또는 300K 센서의 경우 시간당 3회)이 가능합니다. 배터리가 3년만 지속되는 경우 연간 166,666 회 전송하거나 하루에 약 456 회 전송 (500K 센서의 경우 시간당 약 19회 전송) 할 수 있습니다. 보시다시피 배터리 수명은 당신에게 달려 있습니다. NCD IoT 센서의 고급 설정을 변경하여 수명을 제어할 수 있습니다. 500,000 전송 등급은 프리미엄 알카라인 배터리에 대한 것입니다. NCD는 모든 센서에 프리미엄 리튬 배터리를 제공합니다. 여기에는 일부 센서 유형에 대해 일반적으로 600,000회 이상의 전송으로 지속되는 매우 넓은 온도 범위가 포함됩니다. 이 배터리는 알카라인의 절반도 되지 않으며 냉동실에서도 작동합니다. 하지만 센서를 구성 모드로 전환하면 배터리가 매우 빨리 소모됩니다. 가능한 한 빨리 센서를 구성하고 구성 모드를 종료하거나 구성 중에 외부 전원 공급 장치를 사용하는 것이 중요합니다 (센서에서 지원하는 경우). 아래 표는 최대 10 년의 수명 동안 여러 센서에서 예상 할 수있는 시간당 전송(TPH) 수를 나타냅니다.

배터리 수명:	3 개월	6 개월	일년	2 년	3 년	5 년	10 년
300K 센서	136 TPH	68 TPH	34 TPH	17 TPH	11 TPH	6 TPH	3 TPH
400K 센서	180 TPH	90 TPH	45 TPH	22 TPH	15 TPH	9 TPH	4 TPH
500K 센서	228 TPH	114 TPH	57 TPH	28 TPH	19 TPH	11 TPH	5 TPH
600K 센서	272 TPH	136 TPH	68 TPH	34 TPH	22 TPH	13 TPH	6 TPH

TPH = 시간당 전송

배터리 수명에 대한 진실

최상의 상황에서 오늘날 일반적으로 사용 가능한 최고의 비 충전식 배터리는 실온 환경에서 작동하지 않는 10 년의 보관 수명으로 제한됩니다. 실제 사용량, 온도 및 습도와 같은 요인이 작업 수명에 영향을 미칩니다. 일반적으로 사용할 수 없는 가장 이국적이고 값 비싼 배터리에만 적용되므로 10 년을 초과하는 배터리 수명에 주의하십시오. 또한 대부분의 배터리 화학 물질은 극한 온도에서 사용하도록 등급이 지정되지 않았습니다. NCD는 현재 사용 가능한 최고의 비 충전식 리튬 배터리만을 사용합니다.이 배터리는 극한 온도에서도 사용할 수 있으며 빛 방사능 환경에서 고객에 의해 테스트되었습니다. 리튬 배터리는 배터리 기술의 한계로 인해 최대 예상 보관 수명이 10 년입니다.

설정을 변경하고 원시 센서 데이터를 검사하려면 어떻게합니까?

장거리 USB 무선 모뎀을 사용하여 사용자는 115200 baud rate에서 가상 COM 포트를 통해 손쉬운 작동을 기대할 수 있습니다. USB 모뎀의 가상 COM 포트를 열고 데이터 스트림을 보기만 하면 됩니다. 또한 옵션에 따라 이더넷을 통해 작동하는 무선 수신기를 제공합니다. NCD 센서의 데이터는 포트 2101에서 TCP/IP를 통해 나타납니다. 이더넷 모뎀의 IP 주소에 대한 TCP/IP 소켓, 포트 2101을 열고 LAN에서 데이터 스트림을 확인하십시오. 이더넷과 USB 모뎀을 모두 사용하여 고급 센서 설정을 변경하기 위해 각 센서에 대한 LabVIEW ® 소프트웨어를 개발했습니다. Alpha Station은 또한 제한된 구성뿐만 아니라 센서 판독 값을 표시 할 수 있습니다(이 기능은 아직 개발 중입니다). 물론 Amazon® AWS® IoT, Microsoft® Azure® IoT 및 Losant(아래 추가 정보)와 같은 널리 사용되는 클라우드 플랫폼에 데이터를 전송하는 게이트웨이도 사용할 수 있습니다. 위 제품 자료에서 Rasberry Pi, Visual Studio, LabVIEW®, Arduino, Python 등의 코드 샘플을 확인하십시오.



필요한 주파수는 무엇입니까?

제품을 선택할 때 세 가지의 주파수 옵션을 선택할 수 있습니다. 모든 옵션이 모든 분야에서 합법적으로 사용되는 것은 아니므로 구매 시 올바른 선택을 하는 것이 중요합니다. 선택한 옵션에 따라 제품 및 악세서리를 구성합니다. 여기서는 이러한 옵션에 대해 더 자세히 설명하겠지만, 구입하기 전에 현지 법률을 확인하십시오.

전세계 사용을 위한 2.4Ghz

900MHz 및 868MHz가 해당 국가에서 합법적이지 않은 경우 2.4GHz 옵션을 선택해야합니다. 2.4GHz 옵션은 이제 유럽, 미국, 일본, 호주, 브라질 및 대한민국을 포함하여 전 세계적으로 사용하도록 인증되었습니다. 2.4GHz가 해당 지역에서 합법적이지 않은 경우이 옵션을 선택하기 전에 현지 법률을 확인하십시오.

900MHz 북미(U.S, 캐나다, 멕시코)

북미에 거주하는 경우 900MHz 옵션은 벽, 건물, 산업 장비 및 나무를 통해 최상의 침투력으로 현재 지원되는 가장 긴 범위를 제공합니다. 이 옵션은 또한 장거리 어플리케이션을 위한 최상의 선택입니다. 이 옵션은 라인 오프 사이트(가시 거리) 일 때, 안테나가 포함된 경우 2 마일, 고이득 안테나의 경우 28 마일입니다. 필요한 경우 고이득 안테나 권장 사항에 대해 Digi.com에 문의하는 것이 좋습니다. 이 옵션을 선택하기 전에 현지 법률을 확인하십시오.

868MHz (유럽 전용)

유럽에 거주하는 경우 868MHz 옵션이 현재 사용 가능한 가장 긴 범위 선택입니다. 이 옵션은 2.4GHz보다 벽, 건물, 나무 및 산업 장비를 통한 더 나은 침투를 제공합니다. 이 옵션의 공식 사이트 등급은 2.1dBi 안테나를 사용하는 14.5km입니다. 이 옵션을 선택하기 전에 현지 법률을 확인하십시오.

확실하지 않다면?

어떤 센서 옵션을 선택하여야 할지 확실하지 않은 경우 저희에게 문의하십시오. 귀하의 지역에서 사용하기에 합법적 인 센서를 결정하는 데 도움을 드릴 수 있습니다.

응용 분야

> 사내 온도 습도 모니터링

> 병원 대기 질 모니터링

> HVAC 어플리케이션

> 저장 장치 날씨 모니터링 시스템

> 창고 상태 모니터링 시스템

> 저전력 IoT 시스템의 구성 요소

> 공업 자동화

> AWS® 및 Azure® 용 무선 파트클 센서 모니터링
