무선 접점 원격 SPDT 릴레이 컨트롤러 4 채널(단방향)

제품 자료

> Mechanical Relay Types

> MirC Wireless Contact Closure Transmitter Receiver Quick Start Guide

> Controlling Inductive Devices: Managing Induction & Electromagnetic Interference

> Introduction to Computer Controlled Relays and Switching

> Relay Logic

무선 접점 1-Way 송신기/수신기 페어(쌍)

NCD의 MirC 4 채널 릴레이 컨트롤러는 페어(쌍)으로 구성되며 무선 통신을 사용하여 전원을 켤 때 함께 작동하도록 설계되었습니다. 트랜스미터의 접점 폐쇄 입력은 수신 릴레이 컨트롤러의 릴레이를 제어합니다. 송신기와 수신 릴레이 제어 모두 LED를 사용하여 릴레이 상태를 표시합니다. MirC 컨트롤러는 무선 통신을 사용할 수 있도록 제작되었습니다.

이 MirC 컨트롤러 페어(쌍)에는 대부분의 범용 스위칭 어플리케이션에서 사용하기에 이상적인 5Amp 또는 10Amp SPDT 릴레이 중에서 선택할 수 있습니다. 조명, 소형 모터, 게이트 오프너 등에 이상적입니다. 온-보드 릴레이 상태 LED와 사용 중/준비 LED는 이러한 컨트롤러가 서로 통신을 할 때 알려줍니다. 통신이 끊어지면 온보드 릴레이가 30 초 이내에 자동으로 비활성화됩니다.

MirC 컨트롤러는 원격 위치에서 접점 클로저를 미러링합니다. 접점 폐쇄 입력은 암호화 된 보안 무선 신호로 변환되어 원격 접점 폐쇄 출력을 제공하는 원격 릴레이 컨트롤러로 전송됩니다.

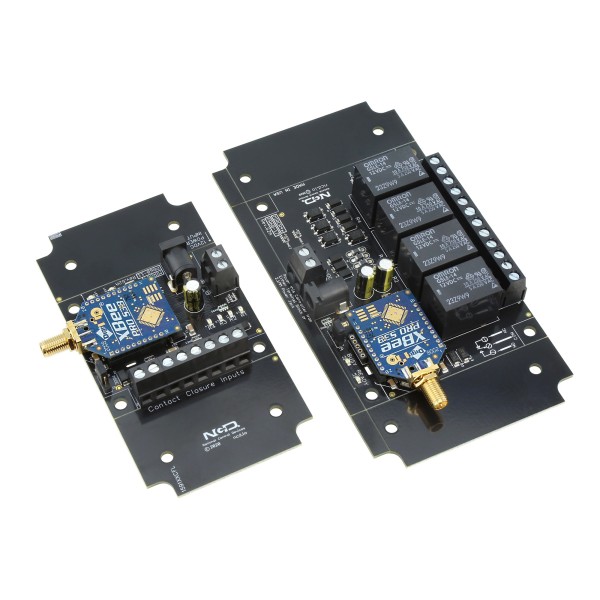

무선 MirC 원격 접점 폐쇄 송신기 및 수신기 컨트롤러

한 위치의 접점 폐쇄 입력은 안전한 무선 암호화 신호를 사용하여 원격 위치의 원격 릴레이를 제어합니다. 미러 컨트롤러가 페어링되어 즉시 작업을 할 수 있습니다. 별도의 컴퓨터를 구성할 필요 없이 즉시 사용 가능합니다. MirC 컨트롤러는 무선 통신을 사용하여 서로 연결되어 있기 때문에 송신 컨트롤러의 입력은 수신 컨트롤러의 릴레이를 활성화합니다.

MirC는 항상 통신을 시도합니다.

MirC 컨트롤러는 항상 서로간 통신합니다. 최적의 신뢰성을 위해 끊임없는 통신을 유지합니다. 서로 통신이 끊어지면 통신 상대를 찾을 때까지 계속해서 서로를 찾을 것입니다. MirC 컨트롤러는 서로 결합되어 있기 때문에 큰 간섭없이 동일한 영역에 여러 MirC 쌍을 가질 수 있습니다.

동기화

MirC 컨트롤러에는 송신기의 접점 폐쇄 입력과 수신기의 릴레이 출력이 장착되어 있습니다. 송신기의 입력은 무선 통신을 사용하여 원격 수신기의 릴레이를 활성화합니다. 송신기는 LED (릴레이 당 하나의 LED)를 사용하여 원격 릴레이의 상태를 표시하므로 송신기와 수신기 모두 릴레이 상태를 포함합니다. 모든 MirC 컨트롤러에는 Busy / Ready LED가 장착되어 있습니다. 통신 중 LED가 깜박이면 원격 장치가 컨택 종료 상태를 성공적으로 수신하고 수락했음을 나타냅니다. 사용 중 LED가 깜박이지 않으면 원격 장치가 범위를 벗어난 것입니다.

암호화

MirC 컨트롤러는 기본적으로 암호화됩니다. 즉, MirC 컨트롤러는 보안 채널에서 통신 상대와만 대화합니다. 모든 MirC 컨트롤러는 동일한 암호화 키를 사용하며 각 MirC 송신기 및 수신기에는 고유한 일련 번호가 있습니다. 송신기와 수신기는 페어링이 된 일련 번호와만 통신하도록 페어링됩니다.

비콘 모드

비콘 모드는 원격 MirC 컨트롤러와 초당 여러 번 통신하여 원격 장치에서 유효한 데이터 스트림을 수신 할 때마다 릴레이 상태 정보를 새로 고칩니다. 릴레이는 유효한 데이터 패킷이 수신이 될 때만 새로 고쳐집니다. 데이터가 손실되면 Ready LED는 계속 켜져 있고 릴레이는 현재 상태를 유지합니다. 원격 MirC 컨트롤러가 범위 내에 있으면 사용 중 LED가 주기적으로 깜박여 장치 간의 유효한 통신을 나타냅니다. 비콘 모드는 스마트 모드보다 느리며 주로 두 장치의 초기 테스트에 사용됩니다.

스마트 모드

두 MirC 컨트롤러의 설치 위치를 결정했으면 Beacon / Smart 점퍼를 Smart 위치로 이동합니다. 스마트 모드는 로컬 장치에서 변경 사항이 감지가 될 때마다 원격 장치와 통신합니다. 그렇지 않으면 컨트롤러가 주기적으로 원격 장치가 범위 내에 있는지 확인합니다. 스마트 모드는 비콘 모드보다 훨씬 빠릅니다. 스마트 모드는 대부분의 어플리케이션에서 매일 사용하는데 선호되는 모드입니다. 각 MirC 컨트롤러를 다른 모드로 설정할 수 있으며 점퍼 변경 사항이 즉시 적용됩니다. 사용 중 LED는 원격 장치가 제대로 통신하고 있음을 나타냅니다. 스마트 모드는 원격 장치의 릴레이가 올바르게 설정되었는지도 확인합니다. 그렇지 않은 경우 스마트 모드는 원격 장치가 응답을 할 때까지 통신을 시도합니다. MirC 컨트롤러 간의 통신이 끊어지면 모든 릴레이는 30초 이내에 자동으로 꺼집니다. 이것이 바람직하지 않은 경우 비콘 모드를 사용해야합니다.

비콘 모드와 스마트 모드

비콘과 스마트 모드의 가장 눈에 띄는 차이점은 통신이 끊겼을 때 릴레이가 반응하는 방식입니다. 비콘 모드에서 릴레이는 현재 상태를 유지하며 새 데이터 패킷이 수신되지 않는 한 변경되지 않습니다. 스마트 모드에서 MirC 컨트롤러 간의 통신이 끊어지면 릴레이가 10 ~ 30 초 내에 자동으로 꺼집니다.

무선 범위

MirC 컨트롤러 사이의 거리는 안정적인 작동에 영향을 미칩니다. MirC 컨트롤러는 두 개의 MirC 컨트롤러가 서로 시야 내에있는 경우 더 나은 범위를 제공합니다. 두 개의 MirC 컨트롤러가 서로를 볼 수없는 경우 더 큰 안테나를 사용해야 할 수 있습니다. 극한 상황에 신호 중계기를 제공할 수 있지만이 솔루션은 일반적으로 절대적으로 필요한 경우가 아니면 권장되지 않습니다.

응용

MirC 컨트롤러는 일반적으로 광범위한 원격 제어 스위칭 어플리케이션을 위해 대규모 산업 고객이 사용합니다. 일반적인 설치에는 원격 게이트 작동, 원격 조명 제어, 원격 펌프 제어 및 다양한 온도 오버라이드 어플리케이션이 포함됩니다. MirC 컨트롤러는 일반적으로 전선이 파괴되고 때로는 비용이 많이 드는 고가의 트렌치 및 드릴링 어플리케이션 대신 사용됩니다. MirC는 일반적으로 표준 신호등을 보완하기 위해 경고등이 필요할 수 있는 간판 어플리케이션에 사용됩니다. MirC는 또한 조명, 문, 게이트, 모터, 펌프 및 밸브의 원격 작동을 제공하기 위한 고객이 사용합니다.

기타 Mirror 제품군 컨트롤러

> MirX는 각 컨트롤러(로컬 및 원격)의 릴레이 및 접점 폐쇄 입력으로 구성됩니다. 로컬 위치의 입력은 원격 위치의 릴레이를 제어합니다. 원격 위치의 입력은 로컬 위치의 릴레이를 제어합니다.

> MirC는 한 컨트롤러의 접점 폐쇄와 원격 컨트롤러의 릴레이로 구성된다는 점을 제외하면 MirX와 동일합니다.

> MirW는 여러 접점 폐쇄 입력 보드와 단일 릴레이 컨트롤러로 구성됩니다. 모든 원격 접점 폐쇄 입력은 로컬 릴레이를 제어하는 ​​데 사용됩니다.

MirC 변형

NCD는 여러 종류의 MirC 및 기타 Mirror 시리즈 장치를 제조합니다. 고려할 수있는 몇 가지 변형은 다음과 같습니다.

> 무선 암호화를 사용하는 원격 제어 애플리케이션용 MirC Wireless

> 유선 통신 애플리케이션을 위한 MirC Wired

> 로컬 영역에서 로컬 영역 이더넷 통신을 위한 MirC 네트워크

릴레이 옵션

MirC는 어플리케이션에 따라 여러 릴레이 옵션을 제공합니다. 당사는 MirC 제품군에 솔리드 스테이트, 고전력 및 범용 릴레이를 보유하고 있습니다. 그러나 MirC 컨트롤러를 정확한 요구 사항에 맞게 사용자 지정할 수 있습니다. 다양한 릴레이 유형 또는 펌웨어 수정을 포함하여 맞춤형으로 설계된 MirC 컨트롤러가 필요한 경우 당사에 문의하십시오. 이 특정 컨트롤러에는 다음과 같은 릴레이 옵션을 사용할 수 있습니다.

이 컨트롤러는 10A 릴레이 옵션과 함께 사용할 수 있으므로 10A에서 최대 240VAC까지 고전력 부하를 제어할 수 있습니다. 범용 스위칭 어플리케이션에 이상적인 이 릴레이는 전원 스위칭에 초점을 맞추고 있으며, 릴레이 접점이 새로 생겼을 때 최대 150Ω의 높은 저항으로 인해 저전력 신호에는 절대 사용하면 안 됩니다(차단 기간 후 접점 저항이 1Ω 미만으로 떨어짐). 10Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토

이 컨트롤러는 5A 릴레이 옵션과 함께 사용할 수 있으므로 5A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 어플리케이션에 이상적인 이 릴레이는 전원 스위칭에 초점을 맞추고 있으며, 릴레이 접점이 새로 생겼을 때 최대 150Ω의 높은 저항으로 인해 저전력 신호에는 절대 사용하면 안 됩니다(차단 기간 후 접점 저항이 1Ω 미만으로 떨어짐). 5-Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토
