빠른 연결 터미널 블록이있는 단일 릴레이

양방향 통신
온보드 간편한 RS232 연결로 하나의 릴레이 제어
까다로운 애플리케이션을위한 고 신뢰성 릴레이 보드

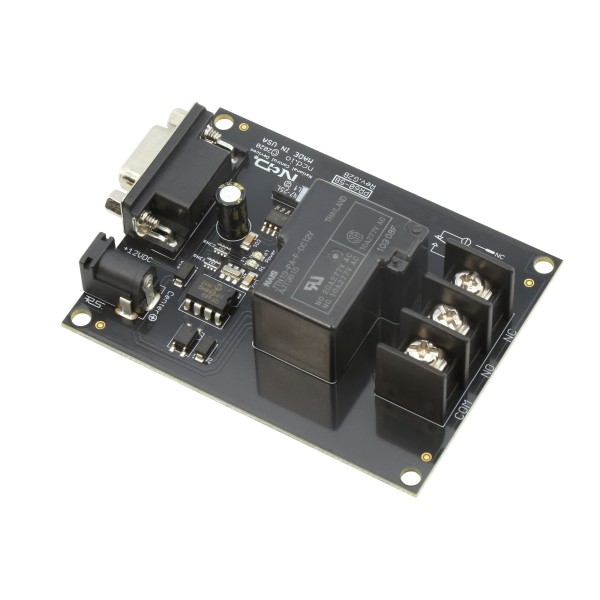

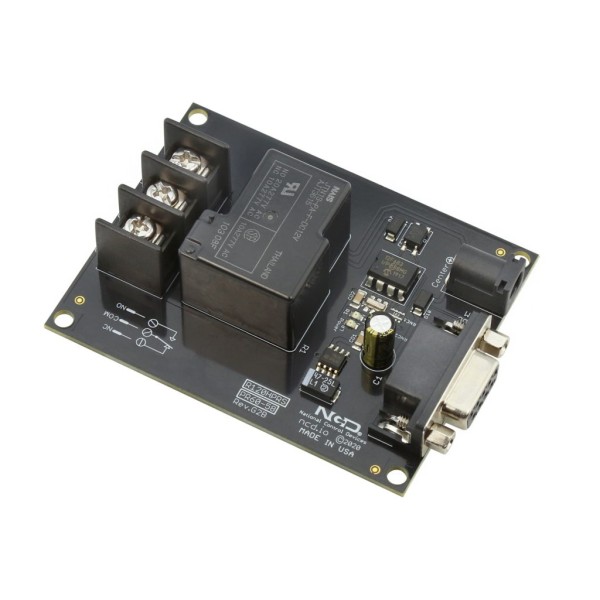

RS-232 직렬 릴레이 컨트롤러

이 간단한 RS-232 릴레이 보드는 컴퓨터의 RS-232 포트를 사용하여 기본적인 릴레이 제어 기능을 제공하도록 설계되었습니다. 릴레이 On 및 Off 명령 및 릴레이 상태 읽기를 지원합니다. + 12V DC를 보드에 제공하고 ASCII 문자 코드를 보내 릴레이를 제어합니다. 단순한 디자인조차도 고품질 드라이버 단계가 필요하며 이것이 바로 직렬 릴레이 컨트롤러에 적용한 것입니다. 빠르게 반응하는 플라이 백 다이오드는 드라이버 회로에서 위험한 전압을 분로하는 데 도움이됩니다.

기능에는 클릭없는 시작 및 LED 상태 표시등이 포함됩니다. 릴레이는 9600 보드에서 제어 할 수 있으며 보드는 RS-232 데이터를 전달할 수있는 모든 컴퓨터 또는 마이크로 컨트롤러와 호환됩니다.

USB to Serial 어댑터를 사용하여이 보드를 컴퓨터의 USB 포트에 연결합니다. USB- 직렬 어댑터는 빠른 시작 키트와 함께 사용되며 결제시 사용할 수 있습니다.

NCD 구성 요소 라이브러리

R25, R210, R220 및 R230에 대해 완벽하게 작동하는 프로그램이 NCD 구성 요소 라이브러리에 포함되어 있습니다. NCD Component Library를 사용하여 프로그래밍을 "시작"했습니다. 이 샘플은 완전히 작동하는 샘플이기 때문에 시작했다고 말하지만 소스 코드도 포함되어 있으므로 정확한 필요에 맞게 사용자 지정할 수 있습니다. NCD Component Library는 NCD 제품 라인에 대한 통신을 크게 단순화하는 Visual Studio 2005/2008 용 플러그인입니다. 샘플은 Visual Studio에서 실행할 수 있으며 필요에 따라 완전히 사용자 지정할 수 있습니다. 릴레이를 켜고 끄고, 릴레이 상태를 읽고, 릴레이의 시작 기본 상태를 검색하기 위해 두 가지 다른 이중 채널 샘플을 사용할 수 있습니다. 각 샘플의 스크린 샷을 보려면 NCD 구성 요소 라이브러리 페이지를 방문하십시오. . 무료 NCD 구성 요소 라이브러리를 다운로드하여 시작하면 그 어느 때보 다 빠르게 NCD 장치와 통신 할 수 있습니다!

위의 샘플은 2 개의 릴레이에 대한 제어 및 상태 읽기를 보여줍니다. 모든 R2x RS-232 시리즈 릴레이 컨트롤러와 호환됩니다.

위의 스크린 샷은 NCD 구성 요소 라이브러리에서 사용할 수있는 2 개의 완전 기능 이중 채널 샘플 중 하나를 보여줍니다. NCD 구성 요소 라이브러리 페이지 에서 모든 예제를 확인하십시오  .

20Amp SPDT 저비용 고전력 릴레이 옵션

이 컨트롤러는 20Amp 릴레이 옵션과 함께 사용할 수 있으므로 20A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 20Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이의 정격은 NO와 C 사이에서 20A입니다. C와 NC 연결 사이에서 10A를 초과하지 마십시오. 데이터 시트 검토
