열쇠 고리 원격 제어 스위치 1 채널 범용 장거리 무선 요약정보 및 구매

MODEL : R15PL_KEYFOB

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 열쇠 고리 원격 제어 스위치 1 채널 범용 장거리 무선
    +0원

제품 정보

기능 개요
  • 1 채널 범용 5 또는 10A SPDT 릴레이
  • 안테나가있는 키 Fob 원격 제어 릴레이
  • 리모컨에 따라 750 ~ 1,000 피트 범위
  • 보안 암호화를 사용하여 최대 40 대의 Key Fob 리모컨을 페어링합니다.
  • 프로그래밍 가능한 기능이있는 무선 원격 릴레이 제어
  • 프로그래밍 가능한 릴레이 기능 :
    • 릴레이 플래시, 토글, 켜기 / 끄기 및 타이머 제어
  • USB를 통해 PC로 구성한 다음 영구 설치
  • 릴레이 및 사용 중 / 준비 LED를 사용한 12VDC 작동

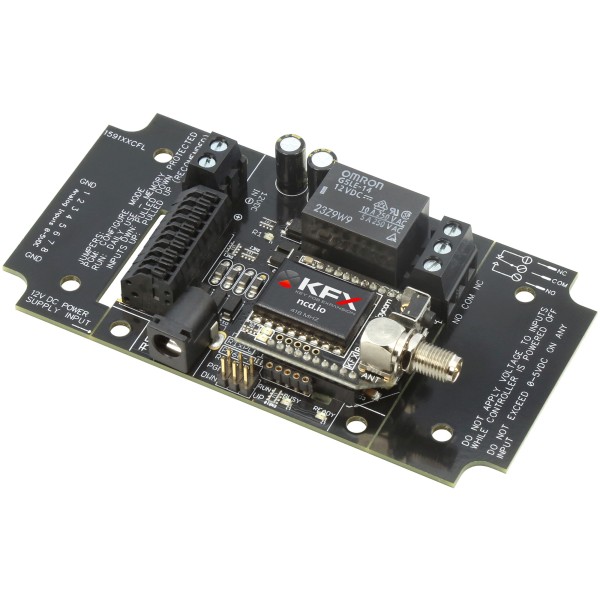

범용 SPDT 릴레이가있는 장거리 원격 제어 스위치 1 채널

이 1 채널 범용 릴레이 보드는 프로그래밍 가능한 원격 제어 Key Fob에서 제어됩니다. 5A 또는 10A SPDT 릴레이와 함께 사용 가능 (구매시 구성됨). ProXR에 구축 된 당사의 Key Fob 컨트롤러는 다양한 방식으로 온보드 릴레이를 제어 할 수 있습니다. 릴레이 전환, 릴레이 켜기 또는 끄기, 릴레이 플래시, 일정 기간 동안 릴레이 활성화 등을 수행하도록 Key Fob 버튼을 구성합니다. KFX 시리즈 Key Fob 컨트롤러는 엄청난 릴레이 제어 기능을 제공하기 때문에 업계에서 독특합니다. 이 컨트롤러에는 소형 모터, 조명 및 기타 자동화 애플리케이션에 이상적인 범용 릴레이가 장착되어 있습니다. KFX 시리즈 컨트롤러는 구매시 구성된 업계 최고의 750 피트 또는 1,000 피트 범위 리모컨과 함께 제공됩니다. 컴퓨터에 KFX Key Fob 수신기를 구성하십시오. 일단 구성되면 컴퓨터가 더 이상 필요하지 않습니다. 또한 키 포브 컨트롤러를 맞춤형으로 사전 구성하여 수령 즉시 설치할 수 있습니다. 완벽한 보안 암호화 기능을 갖춘 단일 Key Fob 릴레이 컨트롤러와 최대 40 대의 리모컨을 페어링합니다. 모든 리모컨은 같은 방식으로 릴레이를 제어합니다. 12VDC에서 작동합니다. 전원 공급 장치, Key Fob 리모컨 및 기타 액세서리는 별도로 판매됩니다.

키 Fob 릴레이 정보

2 세대 Key Fob 시리즈 컨트롤러를 통해 사용자는 최대 750 피트 떨어진 핸드 헬드 리모컨으로 릴레이를 제어 할 수 있습니다! 릴레이 전환, 릴레이 켜기 및 끄기, 타이머 활성화 및 릴레이 점멸 장치 제어를위한 버튼을 구성합니다. 통합 보안 기능은 손쉬운 구성을 유지하면서 무단 작동을 방지합니다. 하나의 컨트롤러에 최대 40 개의 서로 다른 Key Fob 리모컨을 페어링합니다.

작동 원리

Key Fob 시리즈 컨트롤러에는 Key Fob 신호를 수신하고 사전 프로그래밍 된 데이터를 릴레이 컨트롤러로 전송하기 위해 맞춤 설계된 KFX 수신기가 포함되어 있습니다. Key Fob에서 버튼을 누르면 KFX 수신기는 최대 9 바이트의 데이터를 릴레이 컨트롤러로 보냅니다.

KFX 수신기는 릴레이 컨트롤러에서 제거하고 컴퓨터에 연결하여 쉽게 구성 할 수 있습니다. KFX 수신기는 버튼 누름 및 버튼 해제 이벤트에 대해 구성 할 수 있습니다. 무료베이스 스테이션 소프트웨어를 사용하여 릴레이 타이머, 토글 명령, 릴레이 켜기 / 끄기 및 릴레이 플래셔와 같은 다양한 방법으로 릴레이를 제어하기 위해 KFX 수신기 내부의 설정을 변경하십시오.

KFX 수신기는 버튼 누름 및 버튼 해제 이벤트에 대해 구성 할 수 있습니다. 버튼이 8 개 미만인 작은 키 포브를 사용하려는 경우 추가 KFX 메모리를 사용하여 버튼을 눌렀다 놓을 때 9 바이트 이상을 전송할 수 있습니다.

추가 정보

단일 KFX 수신기 모듈로 사용자는 1, 2, 3, 4, 5 및 8- 버튼 리모컨을 포함하여 최대 40 개의 키 포브를 연결할 수 있습니다. KFX 모듈은 최대 750 피트의 작동 거리에 도달하며 이전 세대의 Key Fob 수신기보다 뛰어난 응답 성을 제공합니다. KFX 수신기와 페어링 된 모든 Key Fob은 동일한 KFX 수신기와 페어링 된 다른 Key Fob과 똑같은 기능을 수행합니다. 각 리모컨을 개별적으로 식별하고 다른 데이터를 생성하는 것은 불가능합니다. 간단히 말해, 모든 리모컨은 동일한 KFX 수신기와 페어링 될 때 정확히 동일한 기능을 수행합니다.

열쇠 고리 구성

KFX 수신기 모듈은베이스 스테이션 소프트웨어를 사용하여 구성되며 구성 중에 만 ZIGMO에 연결해야합니다. 사용하려는 KFX 수신기의 수에 관계없이 하나의 ZIGMO 만 필요합니다. ZIGMO는 컴퓨터와 KFX 수신기 사이의 인터페이스 역할을하여 각 Key Fob 버튼 누름에 대해 전송되는 Baud Rate 및 Data Bytes를 정의 할 수 있습니다. ZIGMO는 KFX 통합 키트에 포함되어 있습니다.

참고 : 주어진 KFX 수신기 모듈에 수많은 키 포브를 페어링하는 경우 각 키 포브의 버튼 번호가 모든 키 포브에 대해 동일하다는 점을 권장합니다. 그러나 이는 반드시 필요한 것은 아니지만 KFX를 사용하여 만들 수 있습니다. 더 쉽습니다.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

R110PL_KEYFOB_KFX R15PL_KEYFOB_KFX R110PL_KEYFOB_KEYFOB R15PL_KEYFOB_KEYFOB
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


10a_spdt_relay

10Amp SPDT 신호 릴레이 옵션

이 컨트롤러는 10A 릴레이 옵션과 함께 사용할 수 있으므로 10A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 10Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토

5a_SPDT_relay

5Amp SPDT 신호 릴레이 옵션

이 컨트롤러는 5A 릴레이 옵션과 함께 사용할 수 있으므로 5A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 5-Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토

· 제품 사양

배선도

pub?w=1464&h=1895&1618855561
pub?w=1456&h=763&1618855561
pub?w=1456&h=578&1618855561

pub?w=1456&h=645&1618855561




릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.



SPDT 릴레이 컨트롤러 사양

이 표는 모든 NCD SPDT 릴레이 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 예상 처리 시간은 백그라운드 서비스 및 명령 선택의 영향을받을 수 있습니다. 대기 전력 소비는 통신 모듈이 설치되어 있지 않고 컨트롤러에서 활성화 된 릴레이가 없다고 가정합니다. 전력 소비량을 더 잘 예측하려면 활성화 된 릴레이 및 통신 모듈의 전력 소비량을 추가하십시오.

통신 모듈 사양

이 표는 모든 NCD 통신 모듈을 다룹니다. NCD 통신 모듈은 3.3VDC에서 작동하지만 아래 정격은 21 ° C (70 ° F)에서 12VDC에서 작동하는 마스터 컨트롤러에 미치는 영향을 강조합니다. 최대 정격은 전력 예산 계획 목적으로 사용해야하며 단기 절대 최대 피크 전류 소비를 반영 할 수 있습니다. 일부 등급은 추정되며 주기적으로 수정 될 수 있습니다.

AD8 아날로그 입력 사용 고지

아날로그 입력은 전원이 꺼 졌을 때 전압이 없어야합니다. 이 컨트롤러의 전원이 꺼 졌을 때 아날로그 입력에 전압이 존재할 경우 컨트롤러 손상을 방지하려면 각 입력에 220 Ohm 전류 제한 저항을 사용하십시오. 아날로그 입력에서 0 ~ 5VDC를 초과하지 마십시오. 그렇지 않으면 온보드 CPU가 손상됩니다. 대부분의 아날로그 입력에는 사용하지 않을 때 입력을 조용하게 유지하는 데 도움이되는 10K 풀업 / 다운 저항이 포함되어 있습니다. 이 10K 저항은 일부 센서의 판독 값을 약간 바이어스 할 수 있습니다.
