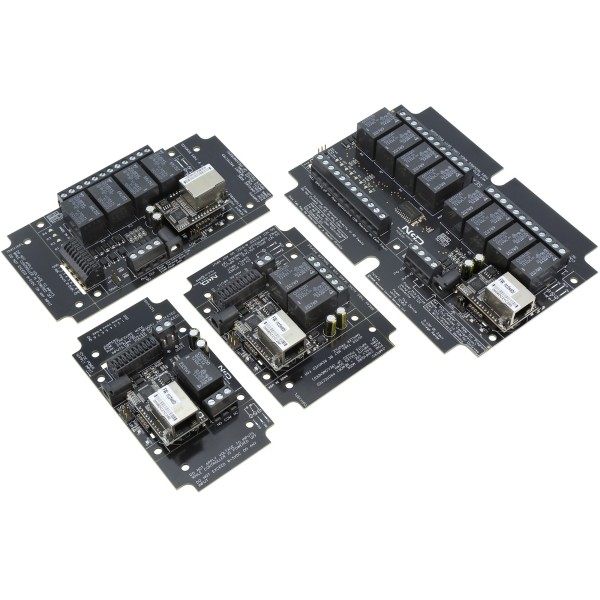

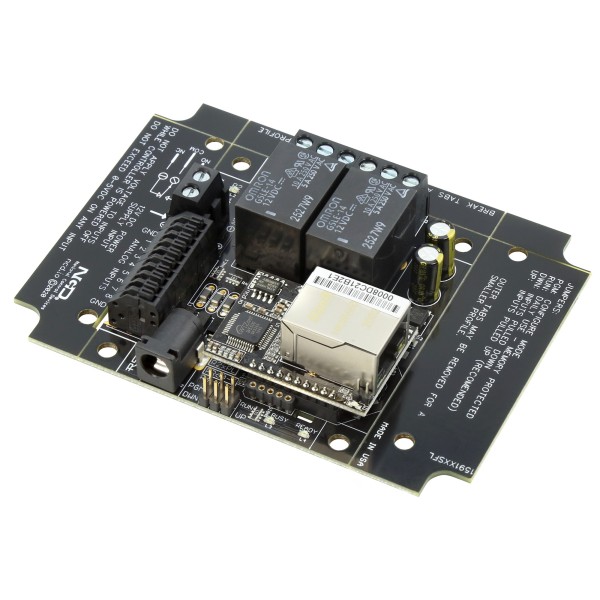

5 또는 10 Amp 릴레이가있는 이더넷 릴레이 > 릴레이 컨트롤러 & I/O
.jpg)
상품 이미지 전체보기
제품 정보
기능 개요
- 산업용 품질 이더넷 릴레이

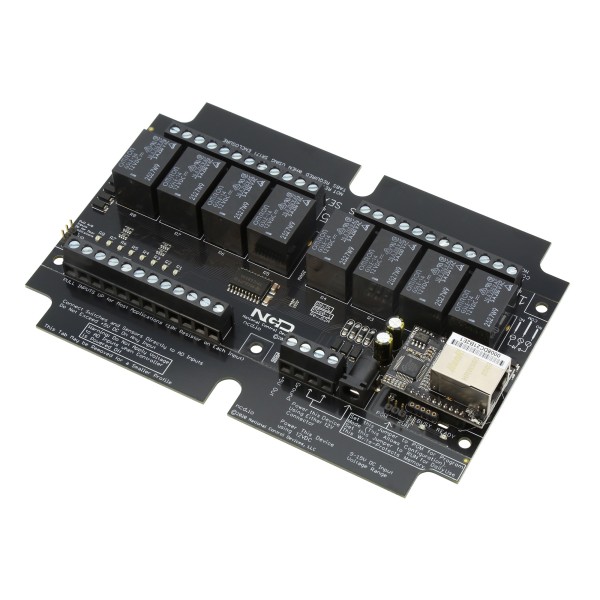

- 1, 2, 4 또는 8 개의 온보드 릴레이와 함께 사용 가능
- 5 암페어 또는 10 암페어 SPDT 릴레이와 함께 사용 가능
- 최대 8 개의 아날로그 또는 디지털 입력
- 여러 해 동안 업계에서 사용되는 ProXR 명령 세트
- Windows, Mac, Linux 및 Android 지원
- LabVIEW 및 Visual Studio 지원
- TCP 소켓 또는 가상 직렬 포트 통신
- NCD베이스 스테이션 소프트웨어를 사용하여 명령 학습
NCD 장거리 무선 릴레이 컨트롤러 보드
NCD 장거리 무선 릴레이 컨트롤러 보드를 사용하면 모든 유형의 컴퓨터가 릴레이를 쉽게 제어하고 아날로그 입력을 무선으로 모니터링 할 수 있습니다. NCD 릴레이 보드를 사용하면 릴레이를 켜거나 끄고, 릴레이를 지속적으로 플래시하고, 일정 시간 동안 릴레이를 제어하고, 교차 플랫폼 호환 장거리 무선 인터페이스를 사용하여 그룹으로 릴레이를 제어 할 수 있습니다. 이 무선 릴레이는 ProXR Lite 시리즈 컨트롤러로 업계에서 수년 동안 널리 사용되는 표준입니다. 1, 2, 4 또는 8 개의 온보드 릴레이를 선택할 수있는 ProXR Lite 시리즈 무선 릴레이 컨트롤러는 대부분의 고객 요구에 적합합니다. 통합 아날로그-디지털 변환기를 사용하여 릴레이를 수동으로 제어하거나 외부 센서를 읽는 데 사용할 수 있습니다. 8 비트 또는 10 비트 해상도 탑재,
장거리 무선 통신
NCD 장거리 무선 릴레이 컨트롤러는 Digi.com 900HP-S3B 통신 모듈을 사용합니다. USB 모뎀이 컴퓨터에 연결되고 릴레이 컨트롤러는 최대 3.2km 떨어진 원격 위치에 설치됩니다. 무료베이스 스테이션 소프트웨어를 사용하여 원격 릴레이 컨트롤러와 통신하는 데 컴퓨터를 사용할 수 있습니다. 베이스 스테이션은 원격 릴레이 컨트롤러 사용 방법을 배우는 데 도움이되도록 설계되었습니다. 선택적인 고 이득 안테나 (포함되지 않음)를 사용하면 가시 거리 애플리케이션에서 28 마일의 거리를 얻을 수 있습니다. 실내, 도시 및 비 라인 현장 설치는 모든 등급이 현장 애플리케이션에서만 결정되므로 정격 범위를 달성하지 못할 수 있습니다. 고객 테스트가 권장됩니다. 메시 네트워킹은 900HP-S3B 통신 모듈에서 지원되므로
NCD 무선 릴레이 컨트롤러 시작하기
https://ncd.io/start에서베이스 스테이션을 다운로드 하여 시작 하십시오 . 900HP-S3B 단독 범위 무선 릴레이 컨트롤러 중 하나를 연결하고 장거리 무선 모뎀을 컴퓨터에 연결합니다. 베이스 스테이션을 실행하여 원격 장치에 액세스하십시오. 베이스 스테이션은 컨트롤러에 내장 된 모든 기능을 가르치고 예제 명령을 제공하도록 설계된 도구입니다. USB 연결을 통해 PC에 가상 COM 포트로 마운트되는 단일 900HP-S3B 모뎀을 통해 단일 릴레이 또는 여러 릴레이 컨트롤러에 액세스 할 수 있습니다. Base Station은 Visual Studio (다운로드 링크에서 제공되는 소스 코드)를 사용하여 Windows 용으로 작성되었으며 릴레이 제어 및 외부 센서 모니터링에 필요한 모든 명령을 보여줍니다.
새 버전 출시 중
2020 년 후반부터 동일한 기능과 설치 공간을 유지하면서 구성 요소 수를 늘려 더 나은 제품을 만들기 위해이 제품을 일부 업데이트했습니다. 새로운 Rev G2 시리즈는 더 나은 전원 공급 회로를 추가하여 통신 소켓에 향상된 전력을 제공하는 동시에 노이즈 내성을 개선합니다. 또한 유도 부하를 더 잘 처리하기 위해 릴레이 구동 회로를 개선했습니다. 또한 회로 기판의 색상을 검정색으로 변경하고 업데이트 된 로고로 브랜딩을 ncd.io로 업데이트했습니다.
이것은 당신이 수년 동안 구매해온 것과 동일한 제품이지만 이제는 향상된 전자 제품을 사용하고 원래 디자인과 동일한 공간을 유지합니다. 가장 중요한 것은이 제품은 이제 레거시 제품이므로 중요한 부품이 아직 사용 가능한 한 폐기되지 않을 것입니다. 당사의 새로운 고속 픽 앤 플레이스 조립 라인으로 구축 된 당사는 상상할 수있는 모든 볼륨으로 확장 할 수있는 잠재력과 함께 하루에 수천 단위의 속도로 표면 실장 조립 프로세스를 완료 할 수 있으므로 공급에 대해 걱정할 필요가 없습니다. 수량 또는 공급망 문제.
이 제품의 일부 버전에서 통합 온도 센서를 제거해야했습니다. 이 센서는 릴레이가 장시간 활성화 된 경우 잘못된 판독 값을 제공했습니다. 필요한 경우 오프 보드 센서로 도움을 드릴 수 있습니다.
업데이트 된 기능
- 로고 및 브랜딩 업데이트, PCB 색상을 검은 색으로 변경
- 향상된 노이즈 내성을위한 개선 된 릴레이 드라이브 회로
- 향상된 전원 공급 장치 회로
- 저열 및 고전력 용 스위처 레귤레이터
- NCDD5500 이더넷 모듈과의 호환성 추가
- WiFi / Bluetooth 모듈과의 호환성 추가
- MQTT를 사용하여 WiFi 모듈을 통해이 장치와 대화
- 새로운 이더넷 또는 WiFi 모듈을 사용할 때 통합 웹 페이지 사용
- 보안 통신 모듈에 지퍼 타이 홀 추가
- 아날로그 입력의 플러그 형 커넥터를위한 새로운 옵션
- 로직 및 드라이브 회로의 노이즈 분리 개선을위한 페라이트 비드
- 공급망 제한을 해결하기 위해 업데이트 된 LED
- 드롭 인 호환성 변경없이 100 % 동일한 펌웨어
- 99 % 동일한 모양 – 커넥터 포지셔닝에 약간만 변경
- 대용량 실행을 위해 고속 픽 앤 플레이스 머신으로 제작
- 레거시 상태 제품 – 폐기되지 않음
- 제거 된 온도. 잘못된 판독으로 인해 일부 버전의 센서
기지국 소프트웨어
베이스 스테이션 소프트웨어는 ProXR 명령 세트를 배우는 데 도움이되도록 설계되었습니다. 그래픽 사용자 인터페이스를 사용하여 ProXR 기능을 살펴보십시오. 보드에서 데이터 바이트가 들어오고 나가는 것을 확인하여 명령 실행 프로세스를 쉽게 이해할 수 있습니다. 무선, 이더넷, USB, RS-232 등을 포함한 전체 통신 모듈 어레이와 함께 작동하도록 설계 되었기 때문에베이스 스테이션보다 자동화 방법을 배우는 데 더 빠르고 쉬운 방법은 없습니다. 베이스 스테이션을 실행하려면 Windows 8 또는 10 컴퓨터 만 있으면됩니다. Base Station은 Visual Studio로 작성되었으며, 진행하는 데 도움이되는 소스 코드도 제공합니다! 여기에서베이스 스테이션 소프트웨어에 대해 자세히 알아보십시오.
NCD 릴레이 컨트롤러를 제어하는 기지국 소프트웨어AD8 8 채널 8/10 비트 아날로그-디지털 변환기
ProXR 아날로그-디지털 입력은 외부 센서를 읽거나 온보드 릴레이를 수동으로 제어하는 데 사용됩니다.이 컨트롤러에는 0 ~ 5V DC의 아날로그 전압을 읽을 수있는 8 채널 8/10 비트 아날로그-디지털 변환기가 장착되어 있습니다. 이 컨트롤러의 ADC는 외부 센서 모니터링 또는 접점 폐쇄 입력 감지를 허용합니다. 외부 온도 센서, 광 센서, 전류 센서, 버튼, 스위치 또는 0-5VDC 아날로그 또는 접점 폐쇄 출력을 생성하는 모든 것을 연결합니다. 8 비트 분해능의 경우 아날로그 입력은 0 ~ 5V 신호를 0 ~ 255의 값으로 변환합니다. 10 비트 분해능의 경우 0 ~ 1023의 값을 측정 할 수 있습니다. 입력 해상도는 소프트웨어 선택입니다. 컨트롤러에 각 입력의 아날로그 값을 요청하면 컨트롤러가 즉시 응답합니다.
릴레이 액티베이터 및 아날로그 입력
Relay Activator 제어판을 사용하면 아날로그 입력으로 릴레이를 직접 제어 할 수 있습니다. 아날로그 입력을 버튼 또는 스위치에 연결하고 기본 릴레이 켜기 또는 끄기 기능을 트리거하여 온보드 릴레이를 수동으로 제어 할 수 있습니다. Relay Activator 제어판에서는 8 개의 입력 각각에 대해 8 개의 기능을 정의 할 수 있습니다. 기능에는 릴레이 켜기 또는 끄기, 릴레이 상태 토글, 일시적으로 릴레이 깜박임, 일시적으로 릴레이의 깜박임 기능 전환, 모든 릴레이 켜기, 모든 릴레이 끄기 및 푸시 알림 이벤트가 포함됩니다. 푸시 알림 이벤트가 구성되면 컨트롤러는 입력 상태가 변경 될 때마다 데이터 패킷을 생성합니다.
릴레이 액티베이터를 사용하여 릴레이 직접 제어를위한 아날로그 입력 구성ProXR 시리즈 컨트롤러에 대해 자세히 알아보기
베이스 스테이션은 ProXR 시리즈 릴레이 컨트롤러 사용 방법을 배우는 데 도움이됩니다. 이 비디오에서는 가장 일반적으로 사용되는 몇 가지 기능을 다룹니다.
베이스 스테이션 다운로드
Visual Studio 용 최신 버전의베이스 스테이션 및 소스 코드를 다운로드합니다.
ProXR 빠른 시작 안내서
ProXR 및 ProXR Lite 시리즈 컨트롤러 용 온라인 설명서
알아 둘만 한!
NCD ProXR 시리즈 컨트롤러는 수년 동안 생산되어 왔으며 2000 년대 초에 처음 출시 된 이후로 대규모 사용자 기반을 확보했습니다. 대규모 고객 기반으로 인해이 제품 라인을 중단 할 계획이 없습니다. 많은 경우에, 우리는 이러한 장치를 업그레이드하여 자동화 된 조립 프로세스와 함께 미래의 많은 통신 기술 변화를 지원할 수있는 향상된 드라이버 및 전력 전자 장치와 호환되도록하고 있습니다. 안심 하셔도됩니다. ProXR은 앞으로도 오랫동안 우리 제품 라인의 안정적인 부분이 될 것입니다. Black 회로 기판으로 제조 된 ProXR 시리즈 컨트롤러는 자동 조립으로 마이그레이션되었으며이 제품의 최종 반복으로 간주됩니다. 이러한 장치는 훨씬 짧은 시간에 대량으로 제조 할 수 있습니다.
LabVIEW 릴레이 컨트롤
ProXR 아날로그-디지털 입력은 외부 센서를 읽거나 온보드 릴레이를 수동으로 제어하는 데 사용됩니다.NCD는 LabVIEW를 사용하여 NCD 릴레이 컨트롤러의 통합을 지원합니다. 릴레이 타이머를 포함한 대부분의 기능을 다루는 기본 및 고급 작동을위한 샘플 및 드라이버가 포함되어 있습니다. 여기에이 주제에 대한 몇 가지 자습서를 게시했습니다.
ProXR Lite 통신 옵션
우리는 미래의 인터페이스 기술에 대한 확장 성을 적절히 지원하는 모듈 식 통신 및 펌웨어를 믿기 때문에 통신을 진지하게 생각합니다. ProXR 컨트롤러는 모든 명령을 헤더, 페이로드 및 체크섬으로 효과적으로 래핑하여 안정성을 보장하는 API 통신을 지원합니다. NCD API 명령은 명령 처리 전에 직렬 시간 초과가 필요하지 않기 때문에 처리 속도를 높입니다. NCD API 명령은 적절한 체크섬 만 명령을 인증하고 처리 할 수 있도록 허용하므로 안정성이 향상됩니다. API를 처음 구현했을 때 인터넷 통신의 타이밍 문제가 제거 되었기 때문에 TCP / IP 소켓을 통한 인터넷 통신이 실현 될 수있었습니다. API는 선택 사항이지만 강력히 권장됩니다. 당사의 Base Station 소프트웨어는 API 통신을 사용합니다.
ProXR 시리즈 컨트롤러는 다양한 통신 옵션과 통신 할 수있는 세계에서 가장 적응력이 뛰어난 컨트롤러입니다. Bluetooth, USB, WiFi, 이더넷, Key Fob, RS-485 또는 RS-232 중에서 좋아하는 통신 기술을 선택하십시오. ProXR은 가장 필요한 통신 기술에 쉽게 적응합니다. 우리는 모듈 식 통신에 전념하고 있으므로 ProXR 시리즈 컨트롤러는 요구 사항이 변경 될 때 다른 애플리케이션에 맞게 쉽게 개조 할 수 있습니다. ProXR 컨트롤러는 ProXR 시리즈 컨트롤러의 연결성을 크게 향상시키는 새로운 통신 기술을 적극적으로 출시하고 있기 때문에 결코 쓸모가 없습니다.
통신 모듈 포함
장거리 무선 산업용 메쉬
장거리 무선 메시 네트워킹은 모든 무선 통신 기술 중 가장 선호하는 기술입니다. 이것은 NCD가 안전한 900MHz에서 작동하는 공장에서 권장하는 유일한 통신 기술입니다. 메시 기술은 한 위치에서 다른 위치로 데이터를 도약하여 의도 한 대상에 도달하므로 사용자는 무선 모듈이 서로 도약 범위 내에 있는지 확인하는 것 외에 다른 작업을 수행 할 필요가 없습니다. 우리는 Digi 900HP-S3B 모듈을 많은 제품에 사용합니다. 이는 업계 최고의 제품이기 때문입니다. 모듈 사이의 거리가 2 마일이고 홉이 최대 8 개이므로이 기술을 사용하여 16 마일의 무선 영역을 커버 할 수 있습니다. 고 이득 안테나를 사용하는이 모듈은 최대 28 마일 떨어진 원격 모듈과 통신 할 수 있습니다. 데이터 호핑은 라이브 장치간에 만 작동합니다. 데이터는 수면 센서 사이를 이동하지 않습니다. 데이터는 센서에서 게이트웨이 및 모뎀으로 이동합니다. 데이터는 또한 게이트웨이와 모뎀 사이에서 도약합니다. 여기에서 장거리 무선 모듈에 대해 자세히 알아보십시오.
관련 부품 번호
이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.
릴레이 옵션
10Amp SPDT 신호 릴레이 옵션
이 컨트롤러는 10A 릴레이 옵션과 함께 사용할 수 있으므로 10A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 10Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토
5Amp SPDT 신호 릴레이 옵션
이 컨트롤러는 5A 릴레이 옵션과 함께 사용할 수 있으므로 5A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 5-Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토
· 제품 사양
본질적인
선적 서류 비치
연락
튜토리얼
- Windows 10에서 가상 COM 포트를 마운트 할 수 없음
- 통신 운영자를 사용하여 이더넷 릴레이 제어
- 이더넷 및 WiFi 용 Netcat을 사용하는 Linux 릴레이 컨트롤러
- 유도 장치 제어 : 유도 및 전자기 간섭 관리
- 컴퓨터 제어 릴레이 및 스위칭 소개
- 릴레이 로직
LabView 자습서
- LabVIEW USB RS232 RS485 릴레이 컨트롤러 인스트루먼트 드라이버 설치
- Labview 릴레이 스위칭 및 상태 획득 1
- LabVIEW 릴레이 컨트롤러 고급 구성
- LabVIEW 릴레이 컨트롤러 기본 구성
- LabVIEW 릴레이 스위칭 및 상태 수집 2
- LabVIEW 릴레이 타이머 작동
공식 저장소
이더넷 릴레이 제어 소개
이 비디오는 store.ncd.io의 이더넷 릴레이 컨트롤러를 사용하여 LAN (Local Area Network)을 통한 릴레이 제어를 소개합니다. 이더넷은 네트워크 프로토콜 스택으로 인해 더 복잡한 통신 인터페이스 중 하나 일 수 있습니다. 릴레이 제어의 가장 중요한 부분을 보여 드리기 위해 분해합니다. ncd.io/start 에서 NCD베이스 스테이션을 찾을 수 있습니다 .
가상 직렬 설정을 통한 이더넷
가상 COM 포트를 사용하여 이더넷 모듈과 통신하는 방법을 알아보십시오. 가상 COM 포트 통신은 유선 및 무선 릴레이 제어를 이미 사용하고 이더넷 릴레이 컨트롤러에 대한 지원을 빠르게 추가하려는 기존 애플리케이션에 이상적입니다. 가상 COM 포트 통신을 통해 마치 제어 PC에 직접 연결된 것처럼 이더넷 릴레이 보드에 명령을 보낼 수 있습니다.
아날로그-디지털 변환기 소개
아날로그에서 디지털로의 변환의 기초를 배우십시오. 우리 보드의 대부분은 보드에 직접 아날로그-디지털 입력이 있습니다. 이러한 ADC 입력은 센서를 모니터링하고 이러한 센서 판독 값을 기반으로 소프트웨어에서 릴레이를 제어하는 데 적합합니다. 이 비디오는 사용 방법, 이유 및시기를 보여줍니다.
릴레이 제어 소개
이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.
유도 억제
인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.
SPDT 릴레이 컨트롤러 사양
이 표는 모든 NCD SPDT 릴레이 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 예상 처리 시간은 백그라운드 서비스 및 명령 선택의 영향을받을 수 있습니다. 대기 전력 소비는 통신 모듈이 설치되어 있지 않고 컨트롤러에서 활성화 된 릴레이가 없다고 가정합니다. 전력 소비량을 더 잘 예측하려면 활성화 된 릴레이 및 통신 모듈의 전력 소비량을 추가하십시오.
통신 모듈 사양
이 표는 모든 NCD 통신 모듈을 다룹니다. NCD 통신 모듈은 3.3VDC에서 작동하지만 아래 정격은 21 ° C (70 ° F)에서 12VDC에서 작동하는 마스터 컨트롤러에 미치는 영향을 강조합니다. 최대 정격은 전력 예산 계획 목적으로 사용해야하며 단기 절대 최대 피크 전류 소비를 반영 할 수 있습니다. 일부 등급은 추정되며 주기적으로 수정 될 수 있습니다.
AD8 아날로그 입력 사용 고지
아날로그 입력은 전원이 꺼 졌을 때 전압이 없어야합니다. 이 컨트롤러의 전원이 꺼 졌을 때 아날로그 입력에 전압이 존재할 경우 컨트롤러 손상을 방지하려면 각 입력에 220 Ohm 전류 제한 저항을 사용하십시오. 아날로그 입력에서 0 ~ 5VDC를 초과하지 마십시오. 그렇지 않으면 온보드 CPU가 손상됩니다. 대부분의 아날로그 입력에는 사용하지 않을 때 입력을 조용하게 유지하는 데 도움이되는 10K 풀업 / 다운 저항이 포함되어 있습니다. 이 10K 저항은 일부 센서의 판독 값을 약간 바이어스 할 수 있습니다.
이더넷 TCP / IP 호환성 정보
이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.
