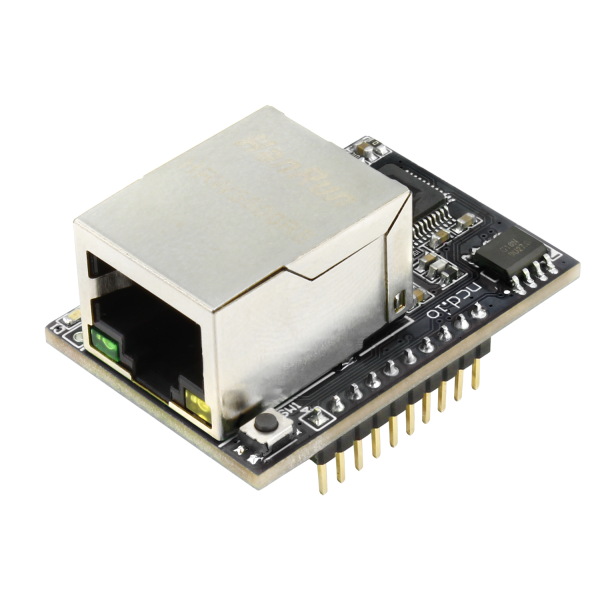

MODEL : NCD5500

상품 선택옵션 0 개, 추가옵션 0 개

제품문의

위시리스트 0 찜하기

브랜드	NCD
판매가격(VAT 포함)	0원
수량별 할인은 별도 문의
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

이더넷-직렬 통신 모듈-새로운 Gen 3

수량 +0원

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

기능 개요

장치 제어를위한 사용자 지정 웹 페이지 업로드
이더넷-시리얼 컨버터 모듈
직렬-이더넷 변환기 모듈
2020 년의 새로운 3 세대 아키텍처
새로운 저비용 고 신뢰성 임베디드 디자인
구성 설정을위한 웹 인터페이스
구성 및 복구를위한 Windows 응용 프로그램
사용자 업그레이드 가능 펌웨어
사용자 복구 가능 IP 주소 구성
프로그래밍 가능한 직렬 전송 속도
프로그래밍 가능한 TCP 포트 및 IP 주소
300mA에서 3.3V 작동

NCD 장치 용 이더넷 인터페이스

NCD5500 이더넷-직렬 변환기를 소개합니다. 신뢰성, 저비용 및 사용 편의성에 대한 새로운 표준을 설정하는 3 세대 컨버터. NCD의 모듈 식 통신 모듈을 사용하여 전체 NCD 산업용 장치 라인을 이더넷 네트워크에 연결하십시오. 차세대 이더넷-시리얼 컨버터를 기반으로 NCD5500은 NCD 장치와 함께 사용하도록 특별히 맞춤화되어 전체 제품 라인과 최적의 호환성을 보장합니다. 이 이더넷 통신 모듈은 기본적으로 TCP / IP 데이터를 직렬 데이터 바이트로 변환하고 이러한 바이트를 직렬 통신을 통해 NCD 장치의 전체 라인으로 보냅니다. 이 이더넷 통신 모듈은 endNode, ProXR *, ProXR Lite *, Fusion, Reactor * 및 Taralist * 시리즈 컨트롤러는 물론 광범위한 IoT 연결 장치와 함께 사용하기에 적합합니다. 이 이더넷-직렬 통신 모듈은 Alpha Station 및 Base Station 과도 호환되므로 IP 주소를 쉽게 찾을 수 있습니다. 기본 웹 페이지 로그인 암호는 "admin"이며 사용자가 변경할 수 있습니다.

이더넷-직렬 통신 모듈

이 이더넷-직렬 통신 모듈은 TCP 패킷을 직렬 데이터로 또는 그 반대로 변환합니다. 이 장치는 프로그래밍 가능한 시간 초과 후 소켓을 자동으로 닫거나 소켓을 열어 두도록 구성 할 수 있습니다. 파란색 LED 표시등은 열린 소켓 연결을 나타냅니다. 이 장치의 Baud Rate를 9600에서 115.2K Baud로 프로그래밍하고 기본 TCP 포트 2101을 통해이 장치와 통신합니다.이 장치는 또한 고정 IP 주소, DHCP를 지원하며 간단히 누르기 만하면 공장 기본 설정으로 복구 할 수 있습니다. 버튼의.

3 세대 하드웨어 출시 중

이것은 이더넷-직렬 통신을위한 3 세대 하드웨어로, 안정성, 사용 편의성, 복구 가능성 및 낮은 비용면에서 엄청난 발전을 나타냅니다. 예, 이전 세대의 이더넷에서 직렬 변환 기술로의 비용이 상당히 줄어들었기 때문에 실제로이 장치의 가격을 낮추고 있습니다. 다른 중요한 개선 사항으로는 새로운 복구 옵션이 있습니다. 웹 UI가 지원 될뿐만 아니라 (이전 세대와 마찬가지로) 새로운 Windows 애플리케이션을 사용하여 설정을 변경하고 알 수없는 IP 주소로 모듈을 복구 할 수 있습니다. 이제 새로운 펌웨어 업그레이드 옵션을 사용할 수 있으므로 사용자는 새로운 기능이 출시 될 때 펌웨어를 업그레이드 할 수 있습니다.

사용자 지정 웹 페이지 업로드

최신 버전의 NCD5500 제어판 (v1.0.0.7)은 이제 사용자 지정 가능한 단일 웹 페이지를 업로드하는 기능을 지원합니다. 예상대로 페이지 크기는 임베디드 장치이므로 작게 유지하는 것이 중요하지만 이제 필요에 따라 페이지를 사용자 지정할 수 있습니다. 아래 다운로드 링크에 일부 릴레이 컨트롤러에 대한 샘플 페이지가 포함되어 있습니다.

여기에서 맞춤형 웹 페이지에 대해 자세히 알아보십시오.

* 일부 컨트롤러를 개조 할 때 전원 공급 장치 업그레이드가 필요할 수 있습니다. 자세한 내용은 문의 해주십시오.

이 장치는 300mA에서 3.3V에서 작동합니다.

NCD5500 사용 설명서
Windows 용 NCD5500 구성 소프트웨어
주의 사항 :이 장치의 기본 암호는 "admin"입니다.
Alpha Station 또는 Base Station 을 사용 하여 IP 주소 검색

· 제품 사양

배선도

pub?w=1460&h=1482&1618855561

문서 다운로드

NCD5500 사용 설명서
Windows 용 NCD5500 구성 소프트웨어
주의 사항 :이 장치의 기본 암호는 "admin"입니다.
Alpha Station 또는 Base Station 을 사용 하여 IP 주소 검색

* 일부 컨트롤러를 개조 할 때 전원 공급 장치 업그레이드가 필요할 수 있습니다. 특히 Fusion 및 endNode 시리즈 컨트롤러에는 전원 공급 장치 수정이 필요하지 않습니다. ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 컨트롤러는 새로운 전원 공급 장치 요구 사항으로 표면 장착 장치를 개조하는 것이 불가능할 수 있으므로이 옵션과 함께 구입해야합니다. 자세한 내용은 문의 해주십시오.

이 장치는 올바른 작동을 위해 300mA에서 3.3V가 필요합니다.

이더넷 TCP / IP 호환성 정보

이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.
