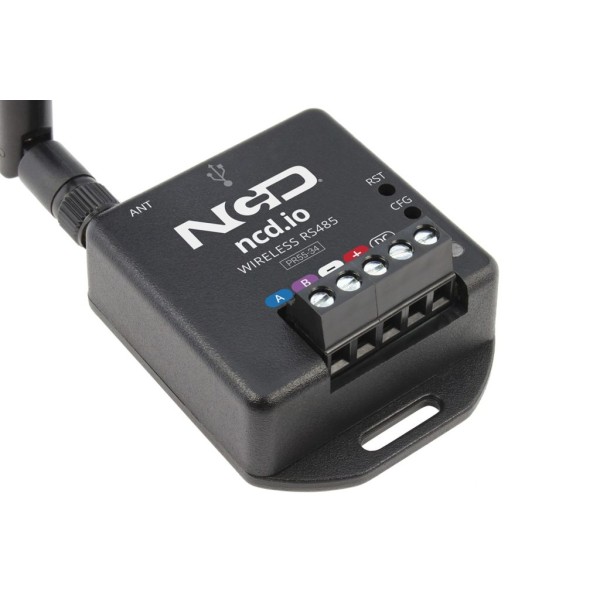

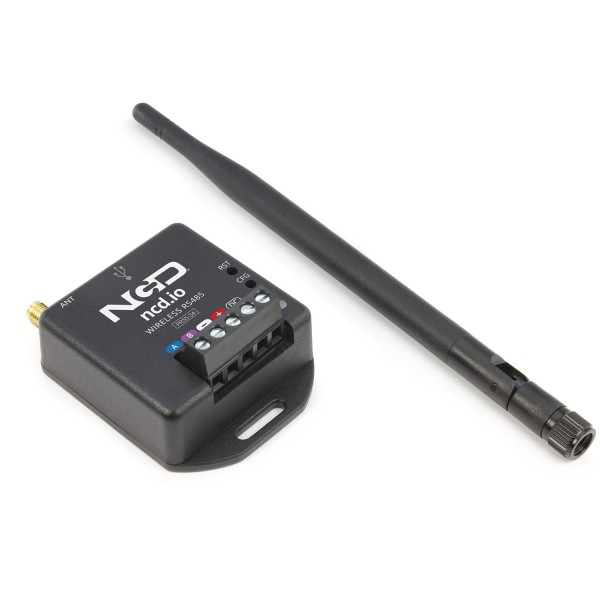

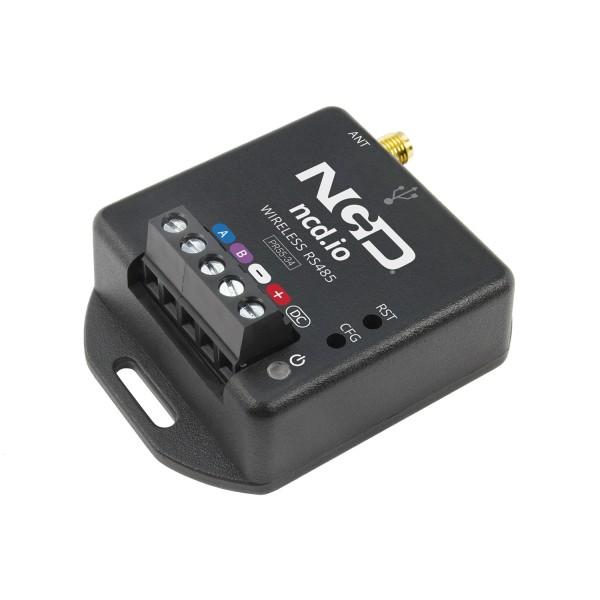

산업용 IoT RS485 to 무선 통신 컨버터

기능 개요

무선 변환기에 산업용 IoT RS485
이 장거리 RS485 to 무선 통신 컨버터는 기존 RS485 장치를 연결하여 최신 IoT 프레임 워크로 가져 오는 데 사용할 수 있습니다. 이 RS485 to 무선 통신 컨버터는 RS485 유선 연결을 안정적인 장거리 무선 통신 기술로 대체하는데에도 사용할 수 있습니다. 산업 표준 RS485 통신을 사용하여 NCD 무선 센서 에코 시스템에 연결합니다.

새로운 IoT RS485 to 무선 통신 컨버터를 사용하면 COM 포트를 열고 센서 데이터가 브로드 캐스트 될 때 들어오는 데이터가 도착하는지 확인하기만하면 RS485를 통해 NCD 무선 센서와 쉽게 통신할 수 있습니다. 우리는 복잡성을 제거하고 RS485 연결을 통해 무선 데이터를 얻는 쉬운 방법인 가장 필요한 것에 집중했습니다. 2 마일 범위 (가시선)의이 장치는 900MHz에서 작동하여 나무, 잎, 심지어 일부 건물을 뚫고 깊숙이 침투합니다. 통합 메시 네트워킹을 통해이 장치는 센서 데이터의 중계기 역할도합니다. RS485 통신을 지원하는 모든 운영 체제에서 작동하도록 설계되었습니다.

이 RS485 to 무선 통신 컨버터는 5V~32VDC의 외부 전원 공급이 필요한 넓은 작동 전압 범위를 제공합니다.

RS485 to Wireless Converter의 3 가지 변형

이 장치를 주문할 때 제품 변형을 선택하라는 메시지가 표시됩니다. 현재 어플리케이션 요구 사항에 따라 3 가지 변형을 사용할 수 있습니다. 아래는 사용 가능한 명령 버전에 대한 요약입니다.

표준 버전

표준 버전은 무선 통신과 RS-485 간의 원시 데이터 변환기 역할을 하기 때문에 컴퓨터 작업에 이상적입니다. 이 버전은 일반적으로 소프트웨어 개발이 강력하고 유연한 PC 또는 컴퓨팅 플랫폼에서 원시 데이터로 작업할 때 선호됩니다. 이 버전은 가능한 가장 빠른 속도와 다용성을 제공하지만 통신 데이터를 대상으로 지정하고 구문 분석하려면 더 많은 소프트웨어가 필요합니다. 이 버전은 Node-RED, Visual Studio, Python 또는 극단적인 유연성을 제공하는 기타 강력한 언어로 작업하는데 이상적입니다. 표준 버전은 컴퓨터를 네트워크에 대한 마스터 제어로 사용하는 기존 RS485 설치에 이상적입니다.

AutoEncoder 버전

AutoEncoder 버전은 XBee API 패킷 구조를 자동으로 인코딩 및 디코딩하여 무선 장치와의 통신을 단순화합니다. 즉, 페이로드 데이터를 RS-485 프로토콜 안팎으로 이동하기 때문에 소프트웨어 작성이 더 쉽습니다. 이 버전에서는 체크섬 인코딩 또는 디코딩을 처리할 필요가 없습니다. 이것은 프로세서와 펌웨어를 사용하여 처리되기 때문에 표준 버전보다 약간 느립니다. 여러 무선 장치를 대상으로하고 네트워크 ID를 구성하는 등의 특수 명령을 사용할 수 있습니다. AutoEncoder 버전은 제한된 프로그래밍 환경을 사용할 수있는 PLC에 적합합니다. 간단히 말해 Digi XBee API로 작업하는 것이 어려울 경우이 버전을 사용하면 많은 시간을 절약 할 수 있습니다. 이 버전은 Node-Red 드라이버에서 지원하지 않습니다.

에뮬레이터 버전

RS485 모뎀의 에뮬레이터 버전은 이미 NCD 무선 센서를 사용하고 있으며 장치 통신을 위한 NCD 표준을 따르도록 기존 RS485 메시지를 조정하려는 고객에게 이상적입니다. 에뮬레이터 버전은 기본적으로 들어오는 RS485 데이터를 가져 와서 추가 정보를 첨부하여 기존 장비가 최신 NCD IoT 센서처럼 작동하도록합니다. 에뮬레이터 버전은 또한 무선을 통해 유사한 형식의 메시지를 받아들이고 페이로드 만 RS485 네트워크로 보냅니다. 에뮬레이터 버전은 현재 우리가 제공하는 RS485 모뎀 버전 중 가장 쉬운 버전 중 하나이며, 리소스가 제한된 PLC가 기존 RS485 네트워크 및 기존 NCD IoT 센서와 효과적으로 통신 할 수있는 이상적인 선택입니다.

필요한 주파수는 무엇입니까?

제품을 선택할 때 세 가지의 주파수 옵션을 선택할 수 있습니다. 모든 옵션이 모든 분야에서 합법적으로 사용되는 것은 아니므로 구매 시 올바른 선택을 하는 것이 중요합니다. 선택한 옵션에 따라 제품 및 악세서리를 구성합니다. 여기서는 이러한 옵션에 대해 더 자세히 설명하겠지만, 구입하기 전에 현지 법률을 확인하십시오.

전세계 사용을 위한 2.4Ghz

900MHz 및 868MHz가 해당 국가에서 합법적이지 않은 경우 2.4GHz 옵션을 선택해야합니다. 2.4GHz 옵션은 이제 유럽, 미국, 일본, 호주, 브라질 및 대한민국을 포함하여 전 세계적으로 사용하도록 인증되었습니다. 2.4GHz가 해당 지역에서 합법적이지 않은 경우이 옵션을 선택하기 전에 현지 법률을 확인하십시오.

900MHz 북미(U.S, 캐나다, 멕시코)

북미에 거주하는 경우 900MHz 옵션은 벽, 건물, 산업 장비 및 나무를 통해 최상의 침투력으로 현재 지원되는 가장 긴 범위를 제공합니다. 이 옵션은 또한 장거리 어플리케이션을 위한 최상의 선택입니다. 이 옵션은 라인 오프 사이트(가시 거리) 일 때, 안테나가 포함된 경우 2 마일, 고이득 안테나의 경우 28 마일입니다. 필요한 경우 고이득 안테나 권장 사항에 대해 Digi.com에 문의하는 것이 좋습니다. 이 옵션을 선택하기 전에 현지 법률을 확인하십시오.

868MHz (유럽 전용)

유럽에 거주하는 경우 868MHz 옵션이 현재 사용 가능한 가장 긴 범위 선택입니다. 이 옵션은 2.4GHz보다 벽, 건물, 나무 및 산업 장비를 통한 더 나은 침투를 제공합니다. 이 옵션의 공식 사이트 등급은 2.1dBi 안테나를 사용하는 14.5km입니다. 이 옵션을 선택하기 전에 현지 법률을 확인하십시오.

확실하지 않다면?

어떤 센서 옵션을 선택하여야 할지 확실하지 않은 경우 저희에게 문의하십시오. 귀하의 지역에서 사용하기에 합법적 인 센서를 결정하는 데 도움을 드릴 수 있습니다.

Node-Red : 코드없는 IoT

코딩없이 전체 IoT 에코 시스템을 구축 할 수 있도록 Node-Red 라이브러리를 구축했습니다. 현재이 장치를 포함하도록 라이브러리를 업데이트하고 있으며 곧 전체 Node-Red 지원이 제공 될 예정입니다.

기타 사항

이 무선 to RS485 게이트웨이는 실내 전용으로 설계되었습니다.

이 장치는 900MHz에서 작동하며 원시 센서 데이터를 원시 RS-485 데이터로 변환합니다. Alpha Station과 호환이 가능합니다.

표준 버전 패킷 예 :
수신 무선 데이터의 예 — 7E 00 19 90 00 13 A2 00 41 91 1B 83 FF FE C2 7F 00 04 03 FF 80 00 01 00 0F A1 F7 40 9E
RS485 포트의 데이터 — 7E 00 19 90 00 13 A2 00 41 91 1B 83 FF FE C2 7F 00 04 03 FF 80 00 01 00 0F A1 F7 40 9E

AutoEncoder 버전 패킷 예 :
들어오는 무선 데이터의 예 — 7E 00 19 90 00 13 A2 00 41 91 1B 83 FF FE C2 7F 00 04 03 FF 80 00 01 00 0F A1 F7 40 9E
RS485 포트의 데이터 — 7F 00 04 03 FF 80 00 01 00 0F A1 F7 40
RS485 포트의 수신 데이터 예 — 69 20 74 68 69 6E 6B 20 69 20 61 6D 20 77 6F 72 6B 69 6E 67 20 66 69 6E 65
무선 링크 데이터 — 7E 00 25 90 00 13 A2 00 41 8C 58 B6 FF FE C2 69 20 74 68 69 6E 6B 20 69 20 61 6D 20 77 6F 72 6B 69 6E 67 20 66 69 6E 65 1F

에뮬레이터 버전 패킷 예 :
수신 무선 데이터의 예 — 7E 00 15 10 01 00 00 00 00 00 00 FF FF FF FE 00 00 7F 00 FF FF 85 85 85 E7
RS485 포트의 데이터 — 85 85 85
RS485 포트의 수신 데이터 예 — 69 20 74 68 69 6E 6B 20 69 20 61 6D 20 77 6F 72 6B 69 6E 67 20 66 69 6E 65
무선 링크 데이터 — 7E 00 29 90 00 13 A2 00 41 8C 58 B6 FF FE C2 7F 00 FF FF 69 20 74 68 69 6E 6B 20 69 20 61 6D 20 77 6F 72 6B 69 6E 67 20 66 69 6E 65 A2

이 RS485 센서 변환기는 다른 방식으로 작동합니다. 데이터를 보내려면 사용자가 페이로드 헤더, 노드 ID 및 센서 유형을 포함해야 합니다.

예를 들어 전체 페이로드는 7F 00 FF FF 85 85 85입니다. 이는 아래와 같은 내용을 포함합니다.
7F – 페이로드 헤더
00 – 노드 ID
FF FF – 센서 유형
85,85,85 — RS485 페이로드

이 장치는 들어오는 데이터에 올바른 헤더, 노드 ID 및 센서 유형이 포함 된 경우에만 RS485 포트로 데이터를 보냅니다.

RS-485 직렬 호환성 정보

NCD RS-485 직렬 통신 모듈은 NCD ProXR, ProXR Lite, Fusion 및 Taralist 시리즈 컨트롤러와 호환됩니다. 이 모듈은 NCD 장치와 함께 작동하도록 설계되었지만 NCD 제품군 외부 장치와 함께 사용할 수 있습니다. 이 장치는 RS-485 to USART 직렬 변환기 역할을 합니다. NCD가 아닌 제품은 여러 장치를 지원하기 위해 소프트웨어 네트워킹 프로토콜이 필요합니다.

900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

• NCD 엔터프라이즈 솔루션
• NCD 무선 센서
• NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.
