산업용 IoT 무선 입자상 물질 센서 > 디바이스 & 엔터프라이즈 센서
상품 이미지 전체보기
제품 정보
산업용 IoT 무선 파티클 센서
기능 개요
> 산업용 등급 센서 질량 농도 범위 0-1000μg/m^3
> 1μg/m^3의 질량 농도 분해능
> 질량 농도 크기 범위 PM1.0, PM2.5, PM4.0, PM10.0
> 숫자 농도 범위 0~3000 1/cm^3
> 번호 농도 크기 범위 PM0.5, PM1.0, PM2.5, PM4.0, PM10.0
> 최대 8년의 장기 안정성
> 레이저 기반 분산 원리 및 고급 알고리즘
> 256 회 전송 후 자동 청소 기능 내장
> 0~100%RH/-25°C[-13°F] ~ 85°C[185°F]의 산업용 등급 센서
> 분해능 0.04%RH / 0.025°C 정확도 2%RH/0.3°C
> 모든 전송에 배터리 잔량 정보 포함
> 손실된 통신 패킷 검증 및 재시도
> PC, Amazon AWS, Microsft Azure 및 MQTT 서버로 IoT 데이터 전송
> Alpha Station - Visual studio를 사용하는 Windows용 센서 및 제어 소프트웨어
> 장거리 IoT 무선 센서 FAQ
문서 자료
> 무선 통신 모듈 리커버리 파일
커뮤니티 저장소
> 산업용 파티클 센서 아두이노 샘플 코드
> 엔터프라이즈 센서 파이썬 라이브러리
엔터프라이즈 868MHz 센서

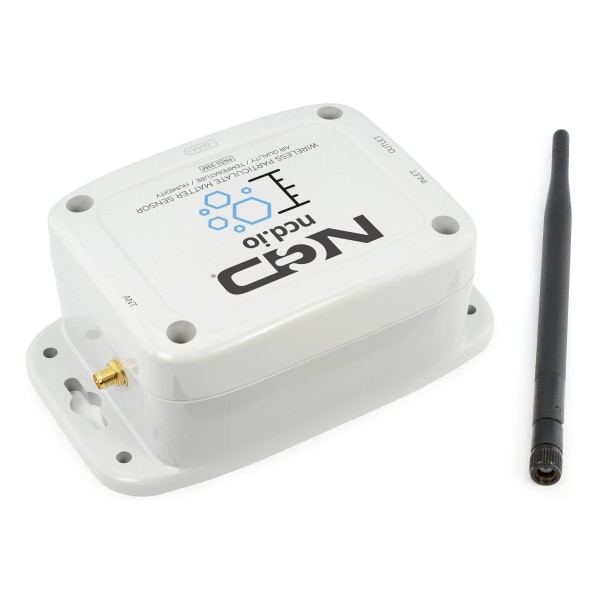

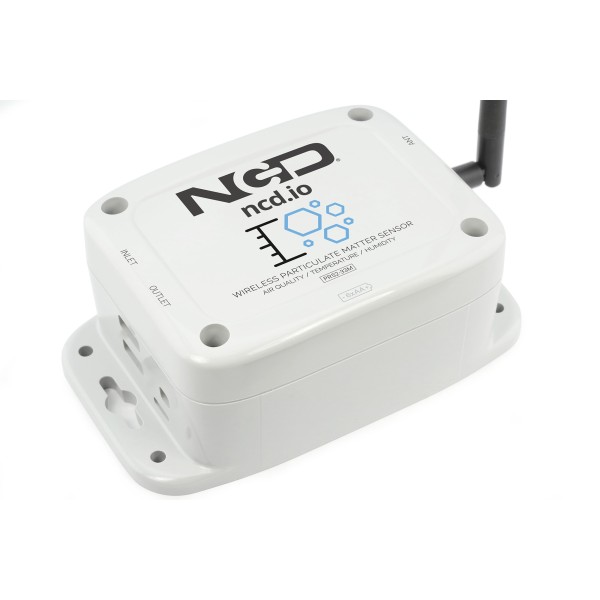

산업용 IoT 무선 파티클 센서
무선 메시 네트워킹 아키텍처를 사용하여 최대 2 마일 범위를 자랑하는 온도 습도 센서가 통합 된 대기 질 모니터링 용 NCD의 장거리 산업용 IoT 무선 입자상 물질 센서를 소개합니다. SPS30 및 SHT30 온도 습도 센서를 통합한이 무선 IoT 센서는 사용자가 정의한 간격으로 매우 정확한 입자 크기, 질량 농도, 온도 및 습도 샘플을 전송합니다.
PM2.5 및 PM10은 가장 위험한 대기 오염 물질 중 하나인 입자 직경이 각각 최대 2.5 미크론 및 10 미크론인 파티클 물질을 나타냅니다. 크기가 작기 때문에 PM2.5 입자는 인간의 폐 깊숙이 이동하여 다양한 건강 문제를 일으킬 수 있으며 특히 천식 발작을 포함하며 심혈관 질환의 원인으로 알려져 있습니다. SPS30은 대기 오염 피해를 방지하는 혁신적인 대기질 모니터링 장치를 구현할 수 있습니다. 이 파티클 물질 센서는 PM1.0, PM2.5, PM4.0 및 PM10.0을 측정하도록 설계되어 표시된 각 크기에 대한 입자 수를 제공합니다. 256 번 전송 될 때마다 내장형 팬이 고속으로 회전하여 내부 레이저 센서를 청소합니다. 장치 구성 중에 수동 청소 작업이 트리거 될 수 있습니다.
입자 측정은 레이저 산란 기술을 기반으로합니다. 이 기술은 고품질의 오래 지속되는 구성 요소와 함께 장치의 첫 작동부터 8년 이상의 수명 동안 정확한 측정을 가능하게합니다.
온보드 온도 센서의 정격은 -25°C~85°C 또는 -13°F~185°F이며 습도 센서의 정격은 0~100%RH (비응축)입니다. 단 4개의 AA 배터리와 약 300,000 번의 무선 전송 작동 수명으로 구동되는 배터리 수명은 환경 조건과 데이터 전송 간격에 따라 예상할 수 있습니다. 옵션으로 외부 전원 공급 장치가 지원됩니다.
개방형 통신 프로토콜을 사용하는 이 IoT 무선 대기 질 모니터링용 파티클 물질 센서는 거의 모든 제어 시스템 또는 게이트웨이와 통합할 수 있습니다. 데이터는 PC, Raspberry Pi, Microsoft Azure® IoT, Amazon AWS, Losant 및 MQTT 서버 또는 특수 처리를 위해 로컬 Arduino 프로세서로 전송될 수 있습니다. 센서 매개 변수 및 무선 전송 설정은 의도된 어플리케이션에 따라 최대 구성 가능성을 제공하는 개방형 통신 프로토콜을 사용하여 변경할 수 있습니다.
대기질 모니터링을 위한 장거리 무선 입자상 물질 센서의 장거리, 가격, 정확성, 배터리 수명 및 보안 기능은 대부분의 산업 및 소비자 시장 응용 분야의 요구 사항을 능가하는 합리적인 가격의 선택입니다.
참고 : 최소 데이터 전송 간격은 30 초입니다. 데이터 전송률이 높으면 단시간에 배터리가 소모됩니다.
권장 데이터 전송 간격 : 1 시간
IoT 보안
NCD는 IoT 보안을 매우 중요하게 생각하므로 NCD Enterprise 제품 라인의 모든 IoT 센서, 게이트웨이, 모뎀 및 장치를 암호화합니다. 암호화는 장치 사용에 방해가 되지 않기 때문에 예상보다 관리하기가 훨씬 쉽습니다. 우리는 모든 장치와 표준 128 비트 AES 암호화 키를 포함하거나 당신이 당신의 모든 장치에 새 암호화 키를 통합 할 수 있습니다. 모든 하드웨어 장치는 동일한 암호화 키를 사용해야합니다. 키가 설정되면 하드웨어가 나머지를 백그라운드에서 100% 관리합니다.
무선 범위 및 프로토콜
NCD 장거리 무선 IoT 센서는 Digi.com의 DigiMesh® 프로토콜을 사용합니다. DigiMesh®는 산업용 어플리케이션을 위한 보안 무선 통신 분야의 산업 리더가 설계했습니다. DigiMesh®는 원하는 목적지에 도착할 때까지 게이트웨이에서 게이트웨이로 데이터를 자동으로 호핑합니다. NCD IoT 센서는 포함된 안테나를 사용하여 장거리 무선 통신 거리를 지원하며 고이득 안테나를 사용할 경우 최대 28 마일 범위까지 가능합니다.
IoT 센서 데이터의 주인은 당신입니다!
귀하의 데이터는 귀하의 소유이며 IoT 센서 데이터가 도착할 위치를 귀하가 설정할 수 있습니다. 독점 클라우드 솔루션의 한계에 얽매이지 말고 가장 필요한 곳에 데이터를 게시하십시오. 귀하는 개방형 통신 프로토콜을 이용하여 NCD 무선 송신기를 귀하의 소프트웨어에 연결하여 사용할 수 있습니다. 이를 통해 NCD IoT 센서를 거의 모든 제어 시스템 또는 게이트웨이에 통합 할 수 있습니다. NCD 모뎀을 사용하여 컴퓨터 또는 Raspberry Pi로 데이터를 보낼 수도 있습니다. 게다가 NCD 무선 IoT 센서에서 Arduino와 같은 임베디드 플랫폼으로 데이터를 가져올 수 있는 것은 물론 NCD Micro Gateway를 사용하여 Microsoft Azure IoT, Losant 및 MQTT와 같은 인기있는 클라우드 플랫폼에 데이터를 보낼 수도 있습니다. 또한 저희는 Microsoft Visual Studio, Node-RED, LabVIEW 및 Python 용 샘플 코드도 제공하고 있습니다. 문서는 패킷 구조를 완전히 분해하므로 다른 언어로 데이터를 정렬하는 것도 가능합니다. 귀하가 여기에 언급되지 않은 플랫폼으로 작업하는 경우, 도움이 필요하시다면 언제든지 저희에게 연락하십시오.
오늘날 시장에 나와있는 온도 습도 센서가있는 대기 질 모니터링을위한 더 좋은 장거리 산업용 IoT 무선 파티클 센서는 없습니다. 장거리, 가격, 정확성, 배터리 수명 또는 우리가 제공하는 보안 기능과 비교할 수 있는 것은 없습니다.
데이터 전송 간격
이 장치는 사용자가 설정한 시간 간격에 따라 주기적으로 데이터를 전송합니다.
센서 데이터 개요
NCD IoT 센서는 센서 데이터 이상의 것을 전송합니다. 예를 들어 네트워크에서 특정 센서를 항상 식별할 수 있도록 고유한 일련 번호가 전송됩니다. 노드 ID도 포함되어 있는데, 이는 센서가 속한 그룹을 식별하는데 도움이 되는 데이터의 싱글 바이트입니다. 또한 데이터 패킷에는 펌웨어 버전, 배터리 수준 및 센서 유형이 포함됩니다. 이를 통해 소프트웨어는 NCD IoT 무선 센서의 상태를 긍정적으로 식별하고 관리 할 수 있습니다. 신호 강도 데이터도 사용할 수 있지만 다른 방식으로 처리되며 센서 데이터 패킷에 포함되지 않습니다 (그러나 각 센서의 신호 강도 데이터를 사용할 수 있음).
알아 둘만 한...
NCD 무선 센서는 데이터를 전송하며 수신기가 필요합니다. NCD IoT 장치에서 데이터를 수신하는 데 사용할 수있는 많은 옵션이 있습니다.
이에 대해서는 아래에서 자세히 설명합니다. 센서 구성을 위해 하나 이상의 USB 모뎀을 적극 권장합니다.
대부분의 NCD IoT 센서는 배터리가 너무 약해져 신뢰할 수 없을 때까지 300,000 ~ 500,000회을 합니다. 이러한 전송을 10 년에 걸쳐 분산하고 연간 50,000개의 전송을 보낼 수 있습니다. 이를 통해 하루에 최대 136 회 전송, 또는 시간당 약 5 회 전송 (500K 센서의 경우 또는 300K 센서의 경우 시간당 3회)이 가능합니다. 배터리가 3년만 지속되는 경우 연간 166,666 회 전송하거나 하루에 약 456 회 전송 (500K 센서의 경우 시간당 약 19회 전송) 할 수 있습니다. 보시다시피 배터리 수명은 당신에게 달려 있습니다. NCD IoT 센서의 고급 설정을 변경하여 수명을 제어할 수 있습니다. 500,000 전송 등급은 프리미엄 알카라인 배터리에 대한 것입니다. NCD는 모든 센서에 프리미엄 리튬 배터리를 제공합니다. 여기에는 일부 센서 유형에 대해 일반적으로 600,000회 이상의 전송으로 지속되는 매우 넓은 온도 범위가 포함됩니다. 이 배터리는 알카라인의 절반도 되지 않으며 냉동실에서도 작동합니다. 하지만 센서를 구성 모드로 전환하면 배터리가 매우 빨리 소모됩니다. 가능한 한 빨리 센서를 구성하고 구성 모드를 종료하거나 구성 중에 외부 전원 공급 장치를 사용하는 것이 중요합니다 (센서에서 지원하는 경우). 아래 표는 최대 10 년의 수명 동안 여러 센서에서 예상 할 수있는 시간당 전송(TPH) 수를 나타냅니다.
| 배터리 수명: | 3 개월 | 6 개월 | 일년 | 2 년 | 3 년 | 5 년 | 10 년 |
|---|---|---|---|---|---|---|---|
| 300K 센서 | 136 TPH | 68 TPH | 34 TPH | 17 TPH | 11 TPH | 6 TPH | 3 TPH |
| 400K 센서 | 180 TPH | 90 TPH | 45 TPH | 22 TPH | 15 TPH | 9 TPH | 4 TPH |
| 500K 센서 | 228 TPH | 114 TPH | 57 TPH | 28 TPH | 19 TPH | 11 TPH | 5 TPH |
| 600K 센서 | 272 TPH | 136 TPH | 68 TPH | 34 TPH | 22 TPH | 13 TPH | 6 TPH |
TPH = 시간당 전송
배터리 수명에 대한 진실
최상의 상황에서 오늘날 일반적으로 사용 가능한 최고의 비 충전식 배터리는 실온 환경에서 작동하지 않는 10 년의 보관 수명으로 제한됩니다. 실제 사용량, 온도 및 습도와 같은 요인이 작업 수명에 영향을 미칩니다. 일반적으로 사용할 수 없는 가장 이국적이고 값 비싼 배터리에만 적용되므로 10 년을 초과하는 배터리 수명에 주의하십시오. 또한 대부분의 배터리 화학 물질은 극한 온도에서 사용하도록 등급이 지정되지 않았습니다. NCD는 현재 사용 가능한 최고의 비 충전식 리튬 배터리만을 사용합니다.이 배터리는 극한 온도에서도 사용할 수 있으며 빛 방사능 환경에서 고객에 의해 테스트되었습니다. 리튬 배터리는 배터리 기술의 한계로 인해 최대 예상 보관 수명이 10 년입니다.
장거리 USB 무선 모뎀을 사용하여 사용자는 115200 baud rate에서 가상 COM 포트를 통해 손쉬운 작동을 기대할 수 있습니다. USB 모뎀의 가상 COM 포트를 열고 데이터 스트림을 보기만 하면 됩니다. 또한 옵션에 따라 이더넷을 통해 작동하는 무선 수신기를 제공합니다. NCD 센서의 데이터는 포트 2101에서 TCP/IP를 통해 나타납니다. 이더넷 모뎀의 IP 주소에 대한 TCP/IP 소켓, 포트 2101을 열고 LAN에서 데이터 스트림을 확인하십시오. 이더넷과 USB 모뎀을 모두 사용하여 고급 센서 설정을 변경하기 위해 각 센서에 대한 LabVIEW ® 소프트웨어를 개발했습니다. Alpha Station은 또한 제한된 구성뿐만 아니라 센서 판독 값을 표시 할 수 있습니다(이 기능은 아직 개발 중입니다). 물론 Amazon® AWS® IoT, Microsoft® Azure® IoT 및 Losant(아래 추가 정보)와 같은 널리 사용되는 클라우드 플랫폼에 데이터를 전송하는 게이트웨이도 사용할 수 있습니다. 위 제품 자료에서 Rasberry Pi, Visual Studio, LabVIEW®, Arduino, Python 등의 코드 샘플을 확인하십시오.
필요한 주파수는 무엇입니까?
제품을 선택할 때 세 가지의 주파수 옵션을 선택할 수 있습니다. 모든 옵션이 모든 분야에서 합법적으로 사용되는 것은 아니므로 구매 시 올바른 선택을 하는 것이 중요합니다. 선택한 옵션에 따라 제품 및 악세서리를 구성합니다. 여기서는 이러한 옵션에 대해 더 자세히 설명하겠지만, 구입하기 전에 현지 법률을 확인하십시오.
전세계 사용을 위한 2.4Ghz
900MHz 및 868MHz가 해당 국가에서 합법적이지 않은 경우 2.4GHz 옵션을 선택해야합니다. 2.4GHz 옵션은 이제 유럽, 미국, 일본, 호주, 브라질 및 대한민국을 포함하여 전 세계적으로 사용하도록 인증되었습니다. 2.4GHz가 해당 지역에서 합법적이지 않은 경우이 옵션을 선택하기 전에 현지 법률을 확인하십시오.
900MHz 북미(U.S, 캐나다, 멕시코)
868MHz (유럽 전용)
확실하지 않다면?
어떤 센서 옵션을 선택하여야 할지 확실하지 않은 경우 저희에게 문의하십시오. 귀하의 지역에서 사용하기에 합법적 인 센서를 결정하는 데 도움을 드릴 수 있습니다.
응용 분야
> 사내 온도 습도 모니터링
> 병원 대기 질 모니터링
> HVAC 애플리케이션
> 저장 장치 날씨 모니터링 시스템
> 창고 상태 모니터링 시스템
> 저전력 IoT 시스템의 구성 요소
> 공업 자동화
> AWS® 및 Azure® 용 무선 미립자 물질 센서 모니터링
RS-232 | 이더넷 | USB | RS-485 | 멀티 인터페이스 |
 |  |  |  |  |
900HP-S3B 무선 호환성 정보
주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.
- NCD 엔터프라이즈 솔루션
- NCD 무선 센서
- NCD 엔터프라이즈 모뎀 및 게이트웨이
알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.
호환성 정보
900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.
900HP-S3B 모뎀 또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.
