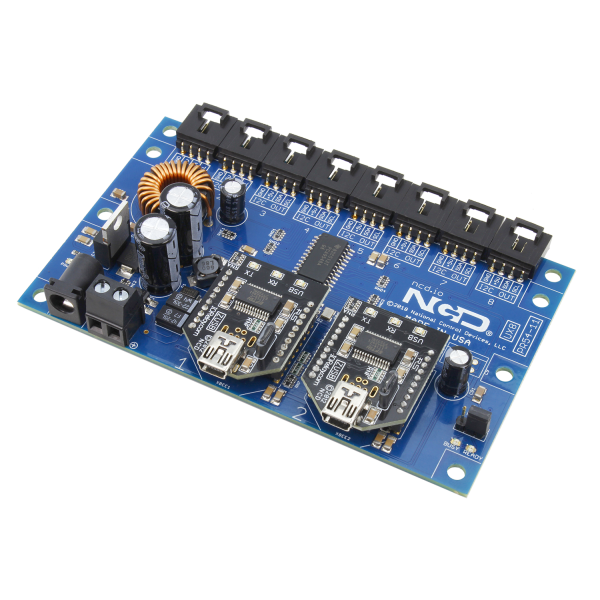

최고의 직렬 -I2C 변환기 어댑터

세계에서 가장 강력하고 확장 가능한 Serial to I2C 컨버터를 소개합니다. 8 개의 nodeLynk I2C 확장 포트와 Digi XBee®와 호환되는 2 개의 상호 교환 가능한 통신 포트를 갖춘이 강력한 I2C 어댑터는 사용 가능한 가장 효율적인 명령 세트로 가능한 최고의 변환 속도를 제공합니다. 선택한 통신 요구 사항에 따라 통신 모듈을 교환 할 수 있습니다. 엔드 노드 아키텍처를 기반으로하는이 컨트롤러는 복잡한 I2C 장치와의 통신을 단순화하는 데 도움이되는 우수한 플랫폼을 제공합니다. 1 년이 넘는 개발 기간 동안이 장치는 I2C 변환을 훨씬 뛰어 넘는 릴레이 제어를위한 놀라운 명령 세트를 포함하는 엔드 노드 아키텍처의 개발 플랫폼으로 사용되었습니다. 새로운 기능에는 이제 최대 700KHz의 속도를 지원하는 하드웨어 I2C 통신이 포함됩니다. 장치 구성의 일부로 각 nodeLynk I2C 포트의 통신 속도를 설정합니다. 이제이 장치에는 I2C 장치에 대한 읽기 및 쓰기 작업을 단순화하는 새로운 명령 세트가 포함되어 있습니다. 새로운 I2C 버스 스캔 기능은 각 I2C 포트에서 감지 된 모든 장치를 1 초 이내에 스캔하고보고합니다.

두뇌를 갖춘 I2C 컨버터 : 엔드 노드 아키텍처 및 ProXR Enterprise

또한 현재까지 가장 강력한 릴레이 제어 명령 세트 인 명령 세트에 ProXR Enterprise를 추가했습니다. 8 개의 nodeLynk I2C 포트를 사용하여 최대 1,024 개의 릴레이를 제어 할 수있는 이것은 우리가 제조 한 가장 확장 가능한 릴레이 컨트롤러입니다. 모든 MCP23008 및 MCP23017 I2C 릴레이 컨트롤러와 함께 작동하도록 설계, ProXR Enterprise는 릴레이를 켜거나 끄고, 릴레이 상태를 전환하고, 릴레이를 펄싱하고, 릴레이를 그룹으로 제어하기위한 강력한 명령을 추가합니다. ProXR Enterprise는 또한 강력한 릴레이 타이머 기능을 제공하여 일정 시간 동안 릴레이를 활성화하거나 타이머가 카운트주기를 완료 할 때 다른 명령을 트리거합니다. 통합 매크로를 사용하면 간단한 명령을 전송하여 백그라운드에서 최대 8 개의 명령 목록을 실행할 수 있습니다. 강력한 시작 기능을 사용하면 완전한 전원 공급 릴레이 상태 제어 외에도 컨트롤러에 전원이 처음 공급 될 때 명령을 실행할 수 있습니다. 통합 된 비 휘발성 FRAM 메모리는 메모리 저하없이 무제한 읽기 / 쓰기 기능을 허용하며 배터리 백업이 필요하지 않습니다. FRAM 메모리는 릴레이 상태, 타이머, 매크로 및 많은 중요한 시스템 설정을 추적합니다. 새로운 릴레이 카운터는 카운터 증가 및 감소 기능을 사용하여 패턴의 릴레이를 제어합니다. 릴레이 카운터는 효율적인 조명 제어, 비상 조명 또는 간판 애플리케이션에 사용할 수 있습니다. 자동 및 수동 릴레이 새로 고침 모드를 사용하면 릴레이에 영향을주지 않고 릴레이 제어 명령을 보낼 수 있습니다. 준비가되면 새로 고침 명령을 보내고 컨트롤러에 연결된 모든 릴레이를 새로 고칩니다.

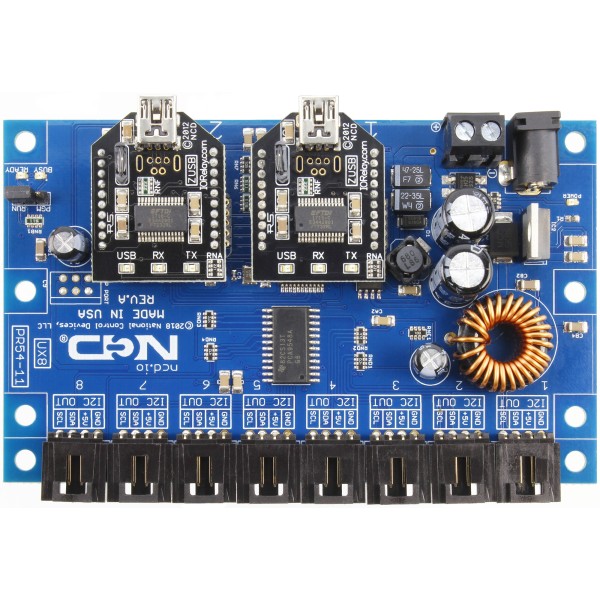

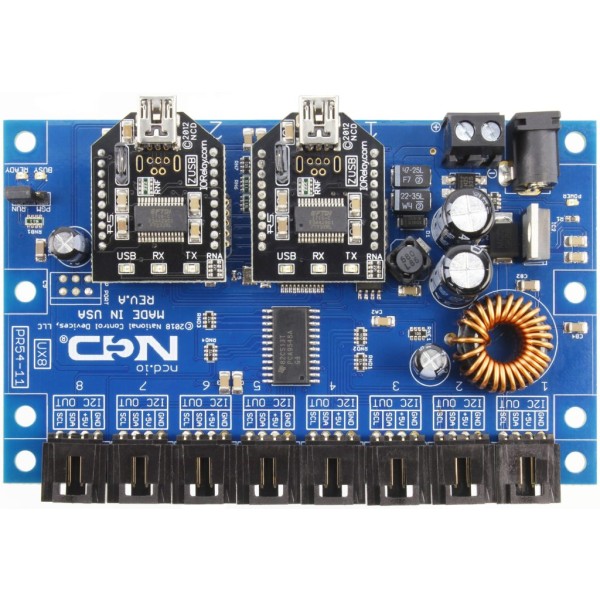

8 개의 하드웨어 nodeLynk I2C 포트를 갖춘 최고의 I2C 컨버터

8 개의 온보드 nodeLynk I2C 포트와 모든 포트간에 최대 2A를 공유하는 컨버터는 강력한 확장 옵션을 제공합니다. 릴레이, GPIO, 가스 센서, 온도 습도 센서, 열전대 및 4-20mA 전류 루프 입력 출력 컨트롤러를 연결합니다. 전압 감지, 전류 모니터링, 프로그래밍 가능한 FET 제어, 펄스 폭 변조 등을 포함하도록 언제든지 확장 할 수 있습니다. 듀얼 포트 어댑터는 이전 세대 컨트롤러보다 더 많은 확장과 호환성을 제공합니다. 직렬 -I2C 어댑터 인이 장치는 미래 보장형이며 펌웨어 업데이트없이 차세대 센서 및 컨트롤러와 통신 할 준비가되어 있습니다. 소프트웨어를 업데이트하기 만하면 최신 I2C 장치와 통신 할 수 있습니다.

무선 통신을위한 2 개의 Digi XBee® 호환 통신 포트가있는 I2C 컨버터

이제 최대 2 마일의 장거리 무선 통신을위한 새로운 무선 프로토콜이 기본 API 통신 구조에서 지원됩니다. 무선 모뎀에서이 nodeLynk I2C 변환기로 명령을 보내면 명령 응답이 모뎀으로 다시 전송됩니다. 이 nodeLynk I2C 변환기는 모든 응답이 원점으로 돌아가도록 코딩되어 있으므로 다중 무선 모뎀 사용을 지원합니다. 법적으로 허용되는 최상의 범위와의 전 세계 호환성을 위해 일부 Digi 900MHz, 868MHz 및 2.4GHz 통신 옵션을 지원합니다.

USB에서 I2C로 변환

USB 인터페이스를 통신 소켓에로드하여 USB를 I2C로 변환합니다. USB 통신 모듈은 115.2K Baud에서 간단한 직렬 명령을 사용하여 통신하기 위해 PC에 가상 COM 포트로 마운트됩니다.

RS-232에서 I2C로 변환

RS-232 인터페이스를 통신 소켓에로드하여 RS-232를 I2C로 변환합니다. 이 nodeLynk I2C 변환기는 RS-232를 I2C로 변환하여 115.2K Baud에서 간단한 직렬 명령을 사용할 수 있습니다. 데스크탑 컴퓨터 또는 임베디드 시스템에 연결하여 I2C 장치와의 통신을 크게 단순화합니다.

RS-485에서 I2C로 변환

RS-485 인터페이스를 통신 소켓에로드하여 RS-485를 I2C로 변환합니다. 이 nodeLynk I2C 변환기는 RS-485를 I2C로 변환하여 간단한 직렬 통신을 사용하여 I2C 변환기의 멀티 드롭 RS-485 네트워크와 통신 할 수 있습니다.

블루투스에서 I2C로 변환

Bluetooth에서 I2C로 변환하려면 체크 아웃시 WiFi 옵션을 사용해야하며, 사용자는 세 가지 기술을 모두 단일 통신 모듈로 통합하는 단일 WiFi 모듈을 사용하여 WiFi, Bluetooth 또는 USB 통신 기술을 사용할 수 있습니다.

이더넷 및 WiFi에서 I2C로 변환

네트워크 통신은 이보다 더 쉬울 수 없습니다. WiFi (2.4GHz 전용) 또는 라우터에 직접 연결된 이더넷 케이블을 사용하여이 장치를 네트워크에 연결하고 TCP 소켓 2101을 열고 TCP 데이터 송수신을 시작하면됩니다. 이더넷 및 WiFi 옵션은 모두 DHCP, 프로그래밍 가능 TCP 포트 및 프로그래밍 가능 고정 IP 주소를 지원합니다. 두 통신 옵션 모두 통신 기술의 웹 페이지 구성을 지원합니다. WiFi 옵션은 WiFi TCP / IP 및 WiFi MQTT 통신을 지원합니다.

MQTT Over WiFi

우리 nodeLynk I2C 변환기는 WiFi 옵션을 사용할 때 인터넷 제어 장치가됩니다. 새로운 WiFi 통신 모듈과 결합 된 MQTT 통신 옵션을 사용하면이 장치가 저수준 I2C 메시지 전송에 사용되는 단일 게시 및 구독 주제를 사용하여 MQTT 서버와 직접 통신 할 수 있습니다. 이를 통해 전 세계 어디에서나 원격 작동을 위해 MQTT 통신을 통해 모든 명령을 효과적으로 실행할 수 있습니다.

재 설계된 I2C 컨버터

이 장치는 NCD nodeLynk I2C 노드 장치와 통신하도록 설계된 하드웨어 듀얼 포트 직렬 대 마스터 하드웨어 I2C 프로토콜 변환기를 가지고 있습니다. I2C 마스터 컨트롤러는 ADC, DAC, 전위차계, PWM 컨트롤러, GPIO 컨트롤러 및 다양한 센서와 같은 노드 장치에 대한 통신을 시작합니다. I2C 노드 장치는 말을 할 때 항상 말하고 마스터 I2C 컨트롤러와 통신을 시작하지 않습니다. 변환은 I2C 시작 주소 및 관련 매개 변수 및 I2C 장치에서 요청하려는 바이트 수와 함께 단일 하드웨어 I2C 포트 선택을 전송하여 작동합니다. I2C 변환기는 모든 데이터를 교환하고 직렬 형식을 통해 I2C 장치의 응답을보고합니다. "하드웨어"라는 용어는 모든 직렬 및 I2C 통신에 전용 하드웨어가 사용됨을 나타내는 데 사용됩니다. 이 장치는 통신 속도를 크게 제한하는 가상 직렬 포트 또는 I2C 포트를 사용하지 않습니다. 대신,이 장치는 모든 통신에 전용 하드웨어 주변 장치를 사용하여 통신의 속도와 신뢰성을 크게 향상시킵니다. "마스터"라는 용어는이 장치가 노드와 통신을 시작할 것임을 나타내는 데 사용됩니다. 노드는 I2C 프로토콜에서 지원되지 않으므로 마스터와의 통신을 시작할 수 없습니다. "마스터"라는 용어는이 장치가 노드와 통신을 시작할 것임을 나타내는 데 사용됩니다. 노드는 I2C 프로토콜에서 지원되지 않으므로 마스터와의 통신을 시작할 수 없습니다. "마스터"라는 용어는이 장치가 노드와 통신을 시작할 것임을 나타내는 데 사용됩니다. 노드는 I2C 프로토콜에서 지원되지 않으므로 마스터와의 통신을 시작할 수 없습니다.

이 장치에는 이제 nodeLynk I2C 포트에 연결된 모든 장치를 표시하는 데 사용되는 I2C 버스 스캔을 포함하여 이전 세대 컨트롤러보다 빠르게 실행되는 더 강력한 명령이 포함되어 있습니다. I2C 쓰기, I2C 읽기 및 I2C 쓰기 / 읽기 작업을위한 새로운 I2C 변환기 명령은 이제 이전 세대 컨트롤러에서 발견 된 소프트웨어 에뮬레이트 된 포트가 아닌 하드웨어 I2C 포트를 사용하여 실행됩니다. 새로운 하드웨어 I2C 포트는 nodeLynk I2C 포트 당 최대 700KHz의 I2C 버스 속도를 제공합니다. I2C 포트 스위칭 및 통신은 이제 단일 명령으로 실행되어 단일 트랜잭션으로 포트를 전환하고 읽기 / 쓰기 작업을 실행하는 데 놀라운 속도를 제공합니다.

Windows 용 새로운 I2C 소프트웨어

• I2C 통신 학습을 위해 AnyI2C와 함께 작동하도록 설계되었습니다.   물론 AnyI2C를 ​​지원해야했지만이 장치와의 속도와 호환성을 개선하기 위해 몇 가지 업데이트를했습니다.
• 고급 기능을 위해 Alpha Station과 함께 작동하도록 설계되었습니다. Alpha Station을 사용하여 새로운 ProXR Enterprise 명령 세트를 탐색하거나 라이브러리를 사용하여 자신 만의 Visual Studio 코드를 개발하십시오.
• 웹 사이트의 리소스 섹션을 확인하십시오. 엔드 노드 장치에는 수많은 유용한 정보가 많이 문서화되어 있습니다.

nodeLynk ™ 마스터 어댑터

이것은 nodeLynk 마스터 어댑터입니다. nodeLynk 마스터 어댑터는 I2C 통신을 사용하여 nodeLynk 장치 체인과 통신합니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk를 사용하면 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk에 대해 더 알아보기

모든 nodeLynk 마스터 어댑터보기

모든 nodeLynk 확장 장치보기

Visual Studio를 염두에두고 설계

NCD WiFi to I2C Converter는 Visual Studio 응용 프로그램에 자동화, 감지, 모니터링 및 제어 기능을 추가하는 완벽한 동반자입니다. 우리는 상상할 수있는 모든 종류의 I2C 센서 및 컨트롤러와 통신하는 데 필요한 모든 라이브러리를 포함하는 Alpha Station 소프트웨어 프레임 워크를 항상 개선하고 있습니다. I2C 읽기, 쓰기 및 쓰기 읽기 작업을위한 간단한 라이브러리를 사용하면 최소한의 시간 투자로 모든 종류의 하드웨어와 쉽게 통신 할 수 있습니다. 디스플레이, 센서, 멀티플렉서, 릴레이 컨트롤러, 펄스 폭 변조기 등과 대화하십시오. Alpha Station 프레임 워크는 Visual Studio Community Edition (Microsoft.com에서 무료)을 사용하여 모니터링 및 제어 작업을 시작할 준비가되었습니다.

Visual Studio로 LCD 디스플레이 제어

Alpha Station은 작동하는 샘플 프레임 워크를 제공합니다. 소스 코드를보고이 디스플레이를 얼마나 쉽게 제어 할 수 있는지 확인하십시오.

Visual Studio로 MAX1069 아날로그-디지털 변환기 읽기

Alpha Station은 결과를 표시하기 위해 8 채널 멀티플렉서에 연결된 MAX1069와 같은 아날로그-디지털 값을 빠르게 읽고 표시하는 데 필요한 도구를 제공합니다. ADC 값을 읽고 표시하는 것은 이보다 더 쉬울 수 없습니다. I2C 쓰기 읽기 명령을 사용하여 시작 주소 & H37로 MAX1069와 통신하는 방법에 유의하십시오.이 명령은 칩에 대한 모든 저수준 I2C 통신을 처리합니다. 읽기를 원하는 시작 주소와 바이트 수를 지정하기 만하면됩니다. (2) 및 쓰기 및 읽기 작업 사이의 지연 (0). 칩이 응답을 반환 할 때 길이는 2 바이트 여야합니다. 응답은 NCDLib.Math.MSLBLS14 명령을 사용하여 14 비트 값으로 변환됩니다. 그러면 값이 콘솔에 직접 표시 될 수 있습니다.

Visual Studio로 AS1115 LED 디스플레이 제어

Alpha Station 라이브러리를 사용하면 하드웨어를 쉽게 제어 할 수 있습니다. AS1115 라이브러리는 숫자 값을 LED 디스플레이에 직접 전달하는 데 사용됩니다. 0에서 999까지의 값과 0에서 15까지의 밝기 레벨이 지원됩니다. 간단한 라이브러리 호출만으로 전용 하드웨어 숫자 디스플레이를 설정할 수 있습니다.

XBee®는 Digi International의 등록 상표입니다. www.digi.com
