무선 4-20mA 입력

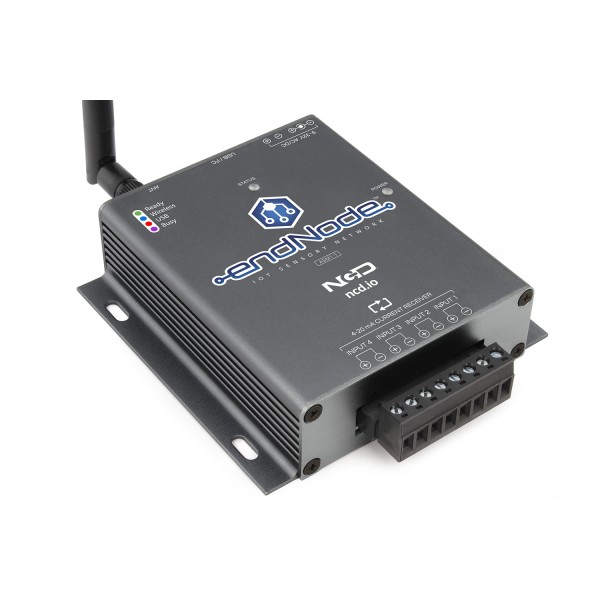

세계에서 가장 강력한 무선 4-20mA 입력 트랜스미터를 소개합니다. ASM1-1을 사용하면 128비트 AES 암호화를 사용하여 놀라운 2마일 무선 통신 범위로 산업용 4-20mA 센서를 쉽게 읽을 수 있습니다. 산업용 4-20mA 압력 센서, 온도 센서, 유량계, 초음파 센서, 레벨 센서, 힘 센서, 무게 센서, 거리 센서, 스트레인 센서 등을 읽어보십시오. 여러 ASM1-1 endNode를 사용하고 보안 무선 통신을 사용하여 각 endNode와 통신합니다.

공장 현장에서 무선 4-20mA 입력을 읽으십시오. 이 통신 기술은 전기적으로 잡음이 많은 환경에서 견고합니다. 이 무선 기술은 현재 사용 가능한 벽을 통한 최고의 무선 침투를 제공하므로 산업 건물에서 무선 4-20mA 입력을 읽습니다.

무선 타겟팅 및 메시 통신

각 endNode 컨트롤러에는 고유 한 일련 번호가 있습니다. 이 일련 번호는 4 채널 4-20mA 입력 읽기 요청이 있는 원격 endNode컨트롤러를 대상으로 하는데 사용됩니다. 무선 통신을 사용하여 각 endNode를 초당 최대 6 번 쿼리합니다. 단일 컴퓨터를 사용하여 해당 지역의 여러 endNode 장치를 대상으로 하거나 여러 컴퓨터를 사용하여 여러 무선 endNode와 통신합니다. 엔드 노드는 장치간에 데이터를 호핑하여 의도 한 대상 장치에 도달함으로써 일반적인 2 마일 가시선 범위 이상으로 통신 범위를 확장하는 무선 메시를 형성합니다. 모든 엔드 노드 장치는 128 비트 AES 암호화를 사용하여 보호됩니다. NCD endNode 장치는 센서가 무선 범위를 확장하는데 도움이 되는 중계기의 메시 네트워크 역할을 하므로 NCD Enterprise 무선 센서의 데이터를 반복하는데 사용할 수도 있습니다. 모든 endNode 장치는 900MHz, 868MHz 및 2.4GHz로 제공됩니다.

4-20mA 입력의 정의

4-20mA 입력은 0-20mA 범위의 전류 변화를 수용하는 입력으로 가장 잘 정의됩니다. 그러나 일부 응용 프로그램에서는 범위가 더 넓을 수 있습니다. 4mA 미만의 전류 판독값은 일반적으로 개방 루프(연결 끊김)로 간주됩니다. 4-20mA 입력과 4-20mA 전류 루프 입력의 가장 큰 차이점은 4-20mA 전류 루프 입력이 원격 센서에 전원을 공급하기 위해 절연 전원을 포함한다는 것입니다. 반대로 4-20mA 입력은 센서에 전원을 공급하기 위해 외부 전원 공급 장치가 필요합니다. endNode 장치의 경우 4-20mA 입력은 최신 IoT 통신 기술로 업그레이드 하여야 하는 기존 센서가 이미 설치된 어플리케이션에 가장 적합합니다.

USB 4-20mA 입력

모든 endNode 장치에는 USB 포트가 장착되어 있습니다. USB 인터페이스를 사용하여 4-20mA 입력 채널을 읽습니다. USB는 Windows 10 Alpha Station 소프트웨어를 사용하는 고급 구성에도 사용됩니다. endNode 장치는 통신을 단순화하기 위해 PC에 가상 COM 포트로 마운트됩니다. endNode 장치는 Mac 및 Linux 컴퓨터와 호환되는 하드웨어이므로 이러한 플랫폼에서 endNode 장치를 사용하는데 도움을 드릴 수 있지만 전용 소프트웨어는 아직 개발되지 않았습니다. endNode 장치에 대한 크로스 플랫폼인 Node-Red는 지원이 계획되어 있습니다.

endNode 장치는 nodeLynk 확장을 사용하여 감지 및 제어 기능을위한 추가 하드웨어를 추가하도록 확장 가능합니다.

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk를 사용하면 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무선 I2C 통신

endNode 장치에는 많은 무선 I2C 확장 옵션을 제공하는 I2C 확장 포트가 포함되어 있습니다. NCD endNode 장치는 맞춤형 변환 프로세서를 사용하여 무선 및 USB 통신의 데이터를 I2C 통신으로 변환합니다. I2C 통신은 오늘날 제조되는 모든 센서의 기반 기술이기 때문에 NCD endNode 컨트롤러는 현재와 미래에 제조된 모든 I2C 장치와 통신할 수 있어 endNode 컨트롤러에 무한한 확장 가능성을 제공합니다. I2C는 어떤 형태의 I2C 변환 없이는 대부분의 센서와 통신할 수 없기 때문에 IoT 어플리케이션에서 중요한 역할을 합니다. endNode 컨트롤러는 데이터 변환 기술이므로 향후 I2C 확장 및 장치에 대한 지원을 추가하기 위해 펌웨어 업그레이드가 필요하지 않습니다.

ProXR Enterprise 명령 세트

I2C 확장 포트를 사용하여 릴레이를 연결하고 ProXR Enterprise 명령 세트를 사용해보십시오. 릴레이 켜기 또는 끄기, 릴레이 타이머 트리거, 펄스 릴레이, 릴레이 제어, 릴레이 토글 등. ProXR Enterprise 명령 세트는 릴레이 제어 어플리케이션을 위한 하위 레벨 I2C 명령으로 변환되는 간단한 명령을 사용자에게 제공합니다. 통합 FRAM 메모리는 전원이 제거 될 때 릴레이 상태를 유지하고 전원을 켤 때 릴레이 상태를 복구합니다.

endNode 전원 요구 사항

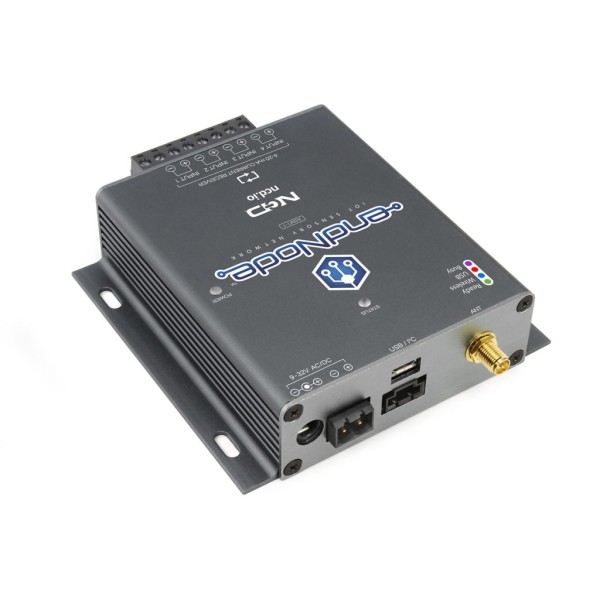

endNode 장치는 9-32V 외부 전원 공급 장치에서 지속적으로 작동하도록 설계되었습니다. + 12VDC 국제 전원 공급 장치가 포함되어 있습니다. 직접 배선 어플리케이션을 위해 2 포지션 플러그가 가능한 터미널 블록도 포함되어 있습니다. 빨간색 전원 LED는 전원 상태를 나타내고 RGB LED는 프로세서 상태를 나타내는 데 사용됩니다.



endNode와 무선 통신

무선 통신을 사용하여 통신하는 endNode 장치를 최대한 활용하십시오. endNode는 동시에 여러 모뎀의 사용을 지원하므로 많은 컴퓨터, 서버 및 임베디드 장치가 endNode에 액세스 할 수 있습니다. endNode는 일련 번호를 통한 타겟팅을 지원합니다. NCD API 계산기를 사용하여 일련 번호와 명령을 데이터 프레임으로 패키지화하면 명령이 endNode 컨트롤러에 의해 실행됩니다. 그런 다음 endNode는 통신을 시작한 모뎀에만 보고합니다. 이러한 방식으로 엔드 노드는 무선 트래픽이 과도하게 포화되지 않는 한 많은 컴퓨터에 서비스를 제공할 수 있습니다. 아래에서 가장 편하게 작업 할 수있는 통신 기술을 사용하여 NCD endNode 장치와 통신하도록 설계된 많은 인기있는 모뎀 옵션을 찾을 수 있습니다.

메가 모뎀은 최대 4 개의 기술을 사용하여 endNode 컨트롤러와 통신할 수 있습니다. 메가 모뎀에는 USB 포트를 통해 원격 endNode에 직접 액세스 할 수 있는 USB 포트가 포함되어 있습니다. 이것은 본질적으로 USB 모뎀을 사용하는 것과 같습니다(아래 참조). USB 외에도 Mega Modem에 대한 무선 Bluetooth 링크를 통해 원격 endNode 장치에 액세스 할 수 있습니다. Bluetooth 통신은 쉬운 통합을 위해 Bluetooth를 통한 가상 COM 포트를 지원합니다. Bluetooth 외에도 WiFi TCP도 지원되므로 IP 주소 및 포트를 열고 TCP 데이터를 endNode 컨트롤러로 전송/수신하기만 하면 endNode와 통신 할 수 있습니다

Mega Modem은 WiFi를 통한 MQTT도 지원합니다. 메가 모뎀은 MQTT 통신을 사용하여 "전송" 토픽을 구독하고 대부분의 MQTT 브로커를 사용하여 "수신"토픽에 전달할 수 있습니다. MQTT 브로커와 주고 받는 원시 데이터는 endNode에 직접 전달됩니다. 이를 통해 MQTT를 통한 endNode 장치 및 확장을 대폭 제어할 수 있습니다. 데이터 이동 방법에 대한 깊은 이해가 필요하므로 숙련된 사용자가 MQTT 기능을 사용하는 것이 좋습니다.

endNode 장치와의 이더넷 통신은 고객에게 매우 인기가 있습니다. 이더넷 모뎀의 IP 주소와 TCP 포트를 열고 TCP 데이터 송수신을 시작하면 됩니다. 모뎀의 데이터가 특정 endNode를 대상으로하기 때문에 여러 이더넷 모뎀을 사용하여 endNode 장치와 통신할 수 있습니다. 마찬가지로 endNode는 데이터 요청자에게만 응답합니다.

                 산업용 IoT 무선 -USB 모뎀

USB 통신은 여전히 ​​원격 endNode 장치와 통신하는 가장 인기있는 방법 중 하나입니다. USB를 통해 가상 COM 포트를 열고 endNode 장치와 통신을 시작하기 만하면됩니다. USB 모뎀은 각 통신 패킷이 특정 endNode 컨트롤러를 대상으로 하도록 설계 되었기 때문에 여러 endNode 장치와 통신할 수 있습니다. 엔드 노드의 응답은 통신을 시작한 USB 모뎀에 다시 반영됩니다. USB 모뎀은 115.2K Baud에서 작동합니다.

                 산업용 IoT 무선-이더넷 모뎀

endNode 장치와의 RS-485 통신

RS-485 통신은 산업 고객에게 여전히 선호되는 제품입니다. RS-485를 사용하는 것은 상대적으로 작업하기 쉬우며 9600 baud-rate에서 모뎀과 통신하기만하면 모뎀이 사용자가 선택한 endNode(통신 패킷의 일부로)를 대상으로 정합니다. 데이터는 엔드 노드에서 RS-485 모뎀으로 다시 반영되어 RS-485 포트로 전달됩니다.

                   산업용 IoT 무선-RS485 모뎀

Visual Studio를 사용하여 endNode의 사용을 시연하기 위해 Alpha Station을 개발했습니다. Alpha Station을 사용하면 최대 3.2km 떨어진 원격 센서의 기본 구성 설정을 보고 설정할 수 있습니다. Alpha Station은 무선 USB 모뎀, 메가 모뎀 및 무선 이더넷 모뎀을 지원합니다.  소스 코드 및 런타임 어플리케이션은 웹 사이트 (https://ncd.io/alpha)에서 다운로드 할 수 있습니다.
