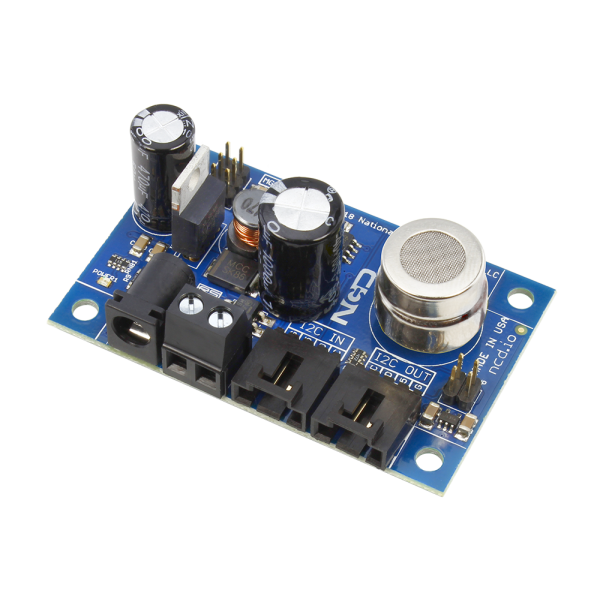

MG-811 CO2 가스 센서를 사용하면 I2C Mini Module 폼 팩터를 사용하여 이산화탄소 가스 농도 수준을 쉽게 모니터링 할 수 있습니다. MG-811은 온보드 신호 상태 증폭기에 연결되고 신호 증폭기는 ADC121C 12 비트 아날로그-디지털 변환기에 연결됩니다.이 변환기는 주소 점퍼 2 개만 사용하여 I2C 포트 당 9 개의 가스 센서로 확장 할 수 있습니다 부동 주소 시스템의). 이 MG-811 CO2 가스 센서는 일산화탄소 (CO) 및 알코올에 덜 민감합니다.

이 MG-811 CO2 가스 센서 보드에는 듀얼 온보드 전원 공급 장치가 있습니다. 가스 센서 소자 용 전용 6V 전원 공급 장치 1 개와 아날로그 인터페이스 칩용 5V 전원 공급 장치 1 개가 있습니다.

MG-811은 350 ~ 10,000ppm 사이의 이산화탄소 공기 농도를 감지 할 수 있습니다. MG-811 CO2 가스 센서의 이상적인 감지 조건은 65 % ± 5 % 습도에서 25 ° C ± 2 ° C입니다. 센서 내부의 내부 예열기는 이상적인 감지 조건을 달성하는 데 도움이되지만 데이터 시트에서는 최적의 정확도를 달성하기 위해 예열에 48 시간 이상을 권장합니다. 내부 예열기 때문에이 센서는 대부분의 I2C 미니 모듈보다 더 많은 전류를 필요로합니다. 이 I2C 미니 모듈에 대해 139ma를 측정 했으므로 I2C 마스터 장치가 센서 당 150mA 이상을 제공 할 수 있도록 전력 전략을 계획하는 것이 좋습니다! 이 센서는 데이터 시트의 권장 값으로 사전 보정되어 제공됩니다. 그러나 이러한 센서의 전체 범위 보정을위한 장비를 보유하고 있지 않기 때문에 정확한 측정을 위해 최종 보정이 필요할 수 있습니다.

모든 I2C 미니 모듈은 5VDC에서 작동하도록 설계되었습니다. 편리한 4 핀 플러그를 사용하여 장치를 I2C 버스에 데이지 체인으로 연결할 수 있으므로 납땜 할 필요가 없습니다. 다음 자동화 애플리케이션에 필요한 장치를 연결하기 만하면됩니다. 풀업 저항은 모든 NCD 마스터 장치에 포함되어 있습니다. 자체 I2C 포트에 배선하는 경우, 편의를 위해 온보드 4.7K 점퍼 선택 가능한 풀업 저항을 사용할 수 있습니다.
