8 채널 I2C MCP23008 광학적으로 분리 된 디지털 입력 (I2C 인터페이스 포함) 요약정보 및 구매

MODEL : PR33-19

상품 선택옵션 0 개, 추가옵션 0 개

제품문의

위시리스트 0 찜하기

브랜드	NCD
판매가격(VAT 포함)	0원
수량별 할인은 별도 문의
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

8 채널 I2C MCP23008 광학적으로 분리 된 디지털 입력 (I2C 인터페이스 포함)

수량 +0원

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

기능 개요

8 개의 광학적으로 분리 된 디지털 입력
37250 (RMS) 절연 전압
고속 I2C 인터페이스 MCP23008
센서 및 산업용 입력에 이상적
온보드 전원 공급 장치
역 극성 보호
간편한 설치를위한 스크류 터미널

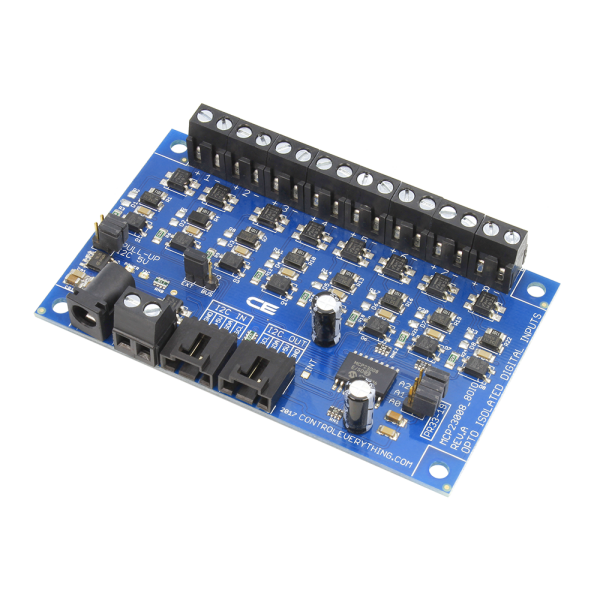

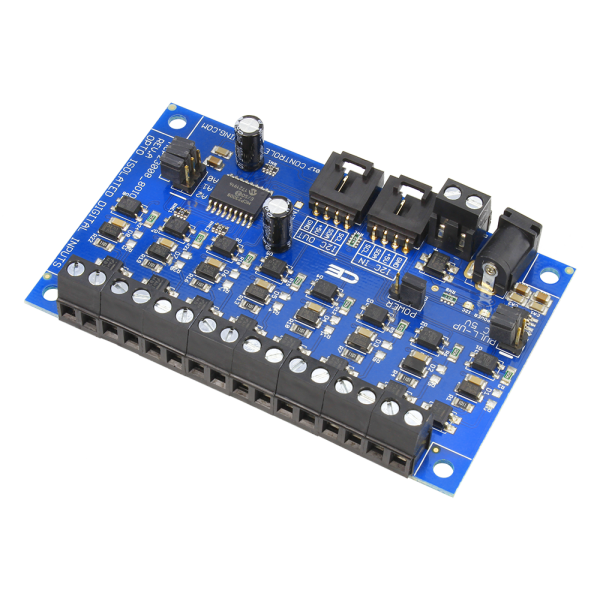

8 채널 I2C 광학적으로 분리 된 디지털 입력 보드입니다. 이 보드에는 I2C 디지털 IO 확장기 칩 MCP23008이 있습니다. MCP23008 디지털 IO 핀은 광 커플러에 연결됩니다. 이 광 커플러는 3.7kVdc 절연을 제공하므로 산업용 디지털 입력에 이상적입니다. 이 8 채널 디지털 절연 입력 보드에는 온보드 5V 스위처 전원 공급 장치가 있습니다. 배럴 커넥터와 전원 입력 용 나사 단자가 있습니다. 8 개의 광학적으로 절연 된 입력은 모두 3V ~ 24V의 고수준 로직을 수용합니다. 입력 신호와 직렬로 더 많은 저항을 추가하기 만하면 입력 전압을 높일 수 있습니다.

이 보드는 I2C 인터페이스와 함께 제공되며, Raspberry Pi, BeagleBone, Arduino, Onion Omega 또는 기타 주요 플랫폼과 인터페이스하기 위해 광학적으로 절연 된 보드를 찾고 있다면이 보드를 당사의 플랫폼 어댑터 중 하나와 함께 사용할 수 있습니다.

· 제품 사양

기계 도면

8 채널 광학 절연 기판 기계 도면

배선도

pub?w=1460&h=1276&1618855561

데이터 시트

MCP23008.pdf
