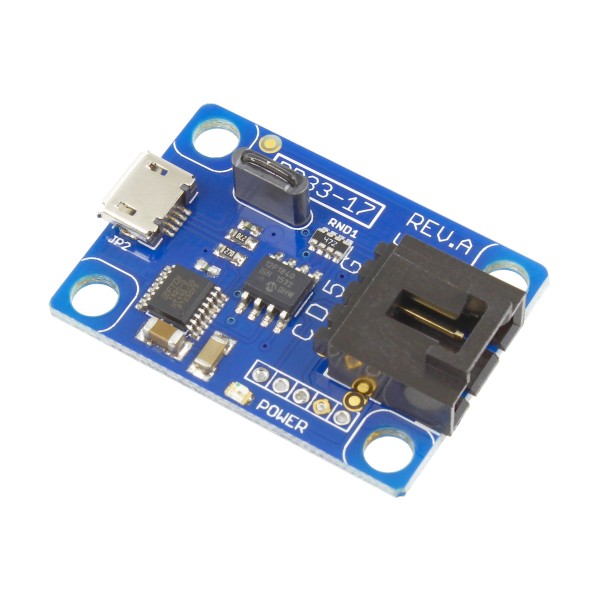

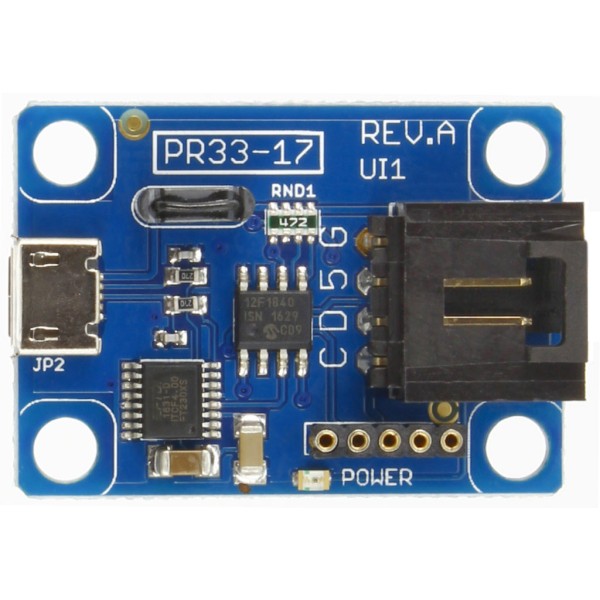

USB에서 I2C 로의 변환은 쉽고 강력하며 빠릅니다! I2C 데이터 쓰기 및 읽기를위한 두 가지 간단한 명령으로 가상 COM 포트를 통해 USB를 I2C로 변환합니다. 이 작은 I2C 어댑터를 사용하여 NCD I2C 장치를 데스크톱 컴퓨터에 연결하고 소프트웨어를 사용하여 제어하거나 소스 코드를 선택하고 FTDI FT32XS 가상 COM 포트 드라이버를 지원하는 모든 언어로 자신의 소프트웨어를 작성합니다 (모든 컴퓨터 및 언어). USB to I2C 변환기를 PC의 사용 가능한 USB 포트에 연결하면 COM 포트로 마운트되고 115.2K Baud에서 명령 전송을 시작합니다. 무료 AnyI2C 소프트웨어를 사용하고 몇 번의 버튼 클릭만으로 NCD I2C 장치 의 전체 에코 시스템과 대화를 시작하십시오 . 로그 창에서 데이터 통신을 관찰하여 작동하는지 확인할 수 있습니다.

이 USB 인터페이스를 사용하여 센서, 제어 릴레이 및 PWM 컨트롤러를 읽습니다. 산업용 4-20mA 읽기 / 쓰기 애플리케이션 등에 사용됩니다. 매우 저렴한 비용으로 광 센서, 온도 / 습도 센서, 전위차계, 수분 센서를 모두 읽으십시오. 이 변환기는 FT230XS를 지원하는 모든 프로그래밍 언어 및 운영 체제와 하드웨어 호환됩니다. 드라이버는 FTDIChip.com 에서 구할 수 있습니다 .

USB 유형 A-USB 마이크로 케이블을 포함합니다.

사용 가능한 최고의 USB to I2C 변환기!

이 USB to I2C 변환기는 이제 수많은 반복 고객에게 가장 인기있는 제품 중 하나입니다! 우리는 다른 회사의 모든 USB to I2C 변환기를 보았습니다. 일부는 많은 비용을 청구하고 구현하기 어려운 특수 드라이버가 필요합니다. 일부 변환기는 많은 소프트웨어 설정 없이는 작동하지 않습니다. 이 변환기는 즉시 작동 할 준비가되어 있습니다! 플러그를 꽂으면 I2C 장치, 복잡한 구성 및 기괴한 드라이버와 통신을 시작할 준비가됩니다.

새로운 버전 6 출시 :

2019 년 8 월 2 일 이후에 배송되는 주문에는 이제이 장치 용 펌웨어의 최종 릴리스 버전 인 버전 6이 포함됩니다. 버전 6에는 버전 5에 비해 많은 개선 사항이 포함되어 있습니다. 버전 5와 마찬가지로이 장치는 Alpha Station 1.0.0.5 이상을 사용하여 구성됩니다. 장치 설정을 최대한 활용하려면 Alpha Station 1.0.0.6 이상이 필요합니다. 버전 6 펌웨어에 다음 기능이 추가되었습니다.

• 이제 I2C 버스 스캔 지원
• 이제 EEPROM에 저장된 I2C 버스 속도 선택 지원
• 이제 38, 100, 200, 300 및 400KHz의 I2C 버스 속도 부팅 지원
• 단일 트랜잭션으로 더 빠른 통신을위한 I2C 쓰기 + 읽기 명령 추가
• 소프트 재부팅 명령 추가
• 하드 재부팅 명령 추가
• 수동 I2C 중지 명령 추가
• 베이스 스테이션 소프트웨어에 대한 지원 제거 (CPU 공간이 충분하지 않음)

nodeLynk ™ 마스터 어댑터

이것은 nodeLynk 마스터 어댑터입니다. nodeLynk 마스터 어댑터는 I2C 통신을 사용하여 nodeLynk 장치 체인과 통신합니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk에 대해 더 알아보기

모든 nodeLynk 마스터 어댑터보기

모든 nodeLynk 확장 장치보기

Visual Studio를 염두에두고 설계

NCD USB to I2C 변환기는 Visual Studio 애플리케이션에 자동화, 감지, 모니터링 및 제어 기능을 추가하는 완벽한 동반자입니다. 우리는 상상할 수있는 모든 종류의 I2C 센서 및 컨트롤러와 통신하는 데 필요한 모든 라이브러리를 포함하는 Alpha Station 소프트웨어 프레임 워크를 항상 개선하고 있습니다. I2C 읽기, 쓰기 및 쓰기 읽기 작업을위한 간단한 라이브러리를 사용하면 최소한의 시간 투자로 모든 종류의 하드웨어와 쉽게 통신 할 수 있습니다. 디스플레이, 센서, 멀티플렉서, 릴레이 컨트롤러, 펄스 폭 변조기 등과 대화하십시오. Alpha Station 프레임 워크는 Visual Studio Community Edition (Microsoft.com에서 무료)을 사용하여 모니터링 및 제어 작업을 시작할 준비가되었습니다.

Visual Studio로 LCD 디스플레이 제어

Alpha Station은 작동하는 샘플 프레임 워크를 제공합니다. 소스 코드를보고이 디스플레이를 얼마나 쉽게 제어 할 수 있는지 확인하십시오.

Visual Studio로 MAX1069 아날로그-디지털 변환기 읽기

Alpha Station은 결과를 표시하기 위해 8 채널 멀티플렉서에 연결된 MAX1069와 같은 아날로그-디지털 값을 빠르게 읽고 표시하는 데 필요한 도구를 제공합니다. ADC 값을 읽고 표시하는 것은 이보다 더 쉬울 수 없습니다. I2C 쓰기 읽기 명령을 사용하여 시작 주소 & H37로 MAX1069와 통신하는 방법에 주목하십시오.이 명령은 칩에 대한 모든 저수준 I2C 통신을 처리합니다. 읽기를 원하는 시작 주소와 바이트 수를 지정하기 만하면됩니다. (2) 및 쓰기 및 읽기 작업 사이의 지연 (0). 칩이 응답을 반환 할 때 길이는 2 바이트 여야합니다. 응답은 NCDLib.Math.MSLBLS14 명령을 사용하여 14 비트 값으로 변환됩니다. 그러면 값이 콘솔에 직접 표시 될 수 있습니다.

Visual Studio로 AS1115 LED 디스플레이 제어

Alpha Station 라이브러리를 사용하면 하드웨어를 쉽게 제어 할 수 있습니다. AS1115 라이브러리는 숫자 값을 LED 디스플레이에 직접 전달하는 데 사용됩니다. 0에서 999까지의 값과 0에서 15까지의 밝기 레벨이 지원됩니다. 간단한 라이브러리 호출만으로 전용 하드웨어 숫자 디스플레이를 설정할 수 있습니다.

버전 기록

VERSION 5 변경 사항 :

2019 년 7 월 31 일부터 2019 년 8 월 1 일까지 배송되는 주문에는 버전 4에서 중지 명령을 옵션으로 만들기 위해 업데이트 된 펌웨어가 포함됩니다. CPU가 현재 매우 가득 차 있기 때문에 메모리 사용량을 줄이기 위해이 버전에서 코드가 최적화되었습니다. 버전 6
을 위한 방법을 정리했습니다. 버전 4 변경 사항을 사용하려면 https://ncd.io/start에서베이스 스테이션을 다운로드하고 클릭하십시오. "I2C Converter Device Configuration"에서 "Reserved"확인란의 선택을 취소하고 "Save Settings"를 확인하십시오. 최신 버전의 Base Station에서는이 옵션을 "Smart I2C Stop"으로 표시합니다.
이 변경은 버전 4가 AnyI2C 소프트웨어에서 I2C 버스 스캔 기능의 올바른 작동을 방지했기 때문에 필요했습니다.

버전 4 변경 사항 :

2019 년 6 월 27 일부터 2019 년 7 월 30 일까지 배송되는 주문에는 I2C 버스의 오류 또는 오류 없음에 관계없이 중지 명령을 내 리도록 업데이트 된 펌웨어가 포함됩니다. 이 버전에는 모든 버전 3 변경 사항도 포함됩니다.

버전 3 변경 사항 :

2018 년 5 월 7 일부터 2019 년 6 월 26 일까지 배송되는 주문에는 이제 호환성을 높이고 3 배 더 빨라진 업데이트 된 버전의 펌웨어가 포함되며 새로운 단순화 된 I2C 통신 명령이 추가됩니다. 이 업데이트에 대한 문서는 현재 준비 중입니다.

버전 3 변경 :

• 단순화 된 I2C 쓰기 명령 추가
• 단순화 된 I2C 읽기 명령 추가
• I2C 통신은 이제 소프트웨어 기반이 아닌 하드웨어 기반입니다.
• I2C 통신 속도가 38KHz에서 100KHz로 향상되었습니다.
• 소프트웨어 프로그래밍 가능 통신 속도 :
  • 38KHz, 100KHz, 200KHz, 300KHz 및 400KHz
• 프로그래밍 가능한 전송 속도 지원 :
  • 9600, 19.2K, 38.4K, 57.6K, 115.2K. 230.4K
