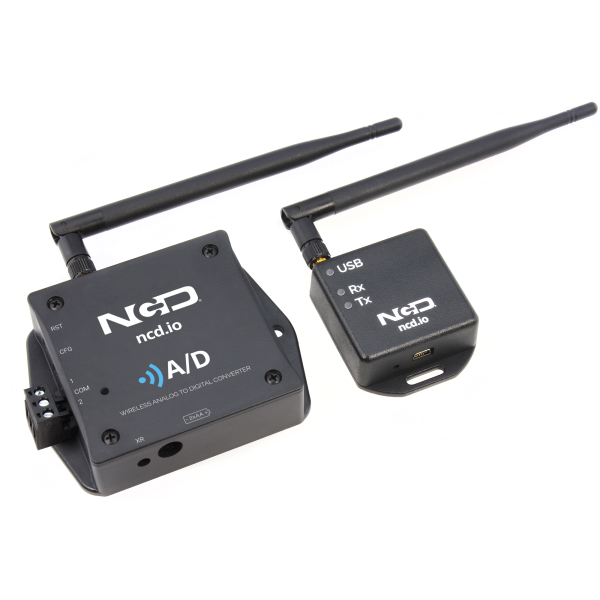

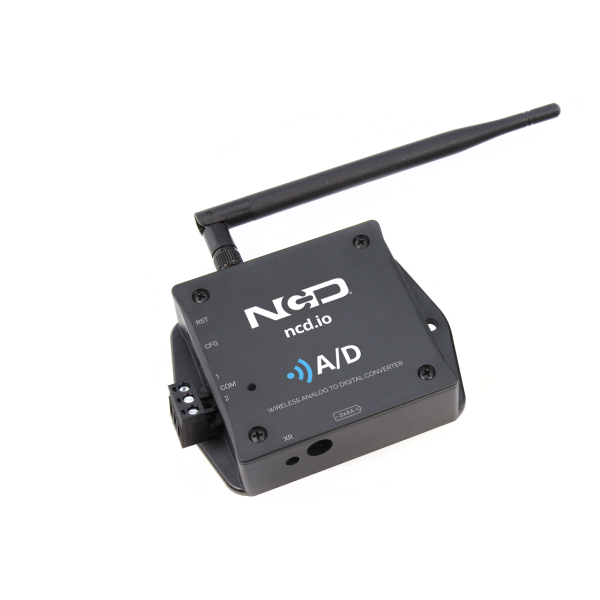

IoT 장거리 무선 아날로그 디지털 컨버터(3.3V) > 디바이스 & 엔터프라이즈 센서
상품 이미지 전체보기
제품 정보
IoT 장거리 무선 아날로드-디지털 컨버터(3.3V)
기능 개요
- > 산업용 등급 2 채널 아날로그-디지털 컨버터
- > 10비트 분해능 ±2 LSB 절대 정확도
- > 아날로그 전압 변경시 자동 ADC 샘플 전송
- > 구성 가능한 10% 아날로그 전압 변화 감지
- > Raspberry Pi, Microsoft® Azure®, Losant 등에 대한 인터페이스
- > Visual Studio 및 LabVIEW® 용 예제 소프트웨어
- > DigiMesh®를 사용한 무선 메시 네트워킹
- > 간편한 소프트웨어 통합을위한 개방형 통신 프로토콜
- > 소형 3″ x 3″ 폼 팩터 무선 아날로그-디지털 변환기
- > 전력 효율적인 절전 모드, 최대 10 년의 배터리 수명
- * 사용자 구성 가능한 절전 시간
- * AA 배터리 2 개에서 최대 500,000 회 전송
- > 모든 전송에 배터리 상태 포함
- > 손실된 통신 패킷 검증 및 재시도
제품 자료
장거리 IoT 무선 아날로그 디지털 컨버터 (3.3V)
무선 메시 네트워킹 아키텍처를 사용하여 최대 2 마일 범위를 자랑하는 NCD의 장거리 IoT 무선 ADC(무선 아날로그 디지털 컨버터)를 소개합니다. 사용자가 정의한 간격으로 아날로그 입력을 샘플링하고 원격 게이트웨이 및 모뎀에 무선 전송을 보내는 2채널 10비트 ADC를 통합합니다. 샘플링 후 이 장치는 절전 모드로 전환되어 전력 소비를 최소화하고 배터리 수명을 연장합니다. 이 IoT 무선 아날로그-디지털 컨버터에는 7 초마다 전압 변화를 감지하고 (사용자 구성 가능) 채널의 전압 변화가 10% (사용자 구성 가능)보다 큰 경우 ADC 샘플을 보내는 추가 기능이 있습니다. 전력 소비를 최소화하기 위해 아날로그 전압의 변화를 확인하지 않는 시간 동안 절전 모드로 전환됩니다. 이 두 기능은 함께 작동하여 하나의 패키지에서 여러 어플리케이션 영역을 지원합니다.
2개의 AA 배터리로 최대 500,000회의 무선 전송이 가능하며, 이는 환경 조건과 데이터 전송 간격에 따라 변경될 수 있습니다. 옵션 사항으로 이 센서는 외부 전원을 공급할 수 있습니다.
IoT 보안
NCD는 IoT 보안을 매우 중요하게 생각하므로 NCD Enterprise 제품 라인의 모든 IoT 센서, 게이트웨이, 모뎀 및 장치를 암호화합니다. 암호화는 장치 사용에 방해가 되지 않기 때문에 예상보다 관리하기가 훨씬 쉽습니다. 우리는 모든 장치와 표준 128 비트 AES 암호화 키를 포함하거나 당신이 당신의 모든 장치에 새 암호화 키를 통합 할 수 있습니다. 모든 하드웨어 장치는 동일한 암호화 키를 사용해야합니다. 키가 설정되면 하드웨어가 나머지를 백그라운드에서 100% 관리합니다.
무선 범위 및 프로토콜
NCD 장거리 무선 IoT 센서는 Digi.com의 DigiMesh® 프로토콜을 사용합니다. DigiMesh®는 산업용 어플리케이션을 위한 보안 무선 통신 분야의 산업 리더가 설계했습니다. DigiMesh®는 원하는 목적지에 도착할 때까지 게이트웨이에서 게이트웨이로 데이터를 자동으로 호핑합니다. NCD IoT 센서는 포함된 안테나를 사용하여 장거리 무선 통신 거리를 지원하며 고이득 안테나를 사용할 경우 최대 28 마일 범위까지 가능합니다.
IoT 센서 데이터의 주인은 당신입니다!
귀하의 데이터는 귀하의 소유이며 IoT 센서 데이터가 도착할 위치를 귀하가 설정할 수 있습니다. 독점 클라우드 솔루션의 한계에 얽매이지 말고 가장 필요한 곳에 데이터를 게시하십시오. 귀하는 개방형 통신 프로토콜을 이용하여 NCD 무선 송신기를 귀하의 소프트웨어에 연결하여 사용할 수 있습니다. 이를 통해 NCD IoT 센서를 거의 모든 제어 시스템 또는 게이트웨이에 통합 할 수 있습니다. NCD 모뎀을 사용하여 컴퓨터 또는 Raspberry Pi로 데이터를 보낼 수도 있습니다. 게다가 NCD 무선 IoT 센서에서 Arduino와 같은 임베디드 플랫폼으로 데이터를 가져올 수 있는 것은 물론 NCD Micro Gateway를 사용하여 Microsoft Azure IoT, Losant 및 MQTT와 같은 인기있는 클라우드 플랫폼에 데이터를 보낼 수도 있습니다. 또한 저희는 Microsoft Visual Studio, Node-RED, LabVIEW 및 Python 용 샘플 코드도 제공하고 있습니다. 문서는 패킷 구조를 완전히 분해하므로 다른 언어로 데이터를 정렬하는 것도 가능합니다. 귀하가 여기에 언급되지 않은 플랫폼으로 작업하는 경우, 도움이 필요하시다면 언제든지 저희에게 연락하십시오.
장거리 IoT 무선 아날로그-디지털 변환기의 장거리, 가격, 정확성, 배터리 수명 및 보안 기능은 대부분의 산업 및 소비자 시장 어플리케이션의 요구 사항을 능가하는 합리적인 가격의 선택입니다.
참고 : 보드에는 풀업 및 풀다운 솔더 점퍼가 있습니다. 이러한 점퍼는 사용자 요구 사항에 따라 변경할 수 있습니다. 자세한 내용은 리소스 섹션의 배선 다이어그램을 확인하십시오. 기본적으로 "COM"은 3.3V에 연결되고 ADC1 및 ADC2는 로우로 풀링됩니다. 점퍼 J2는 "COM"전압 레벨을 변경하는 데 사용할 수 있으며 점퍼 J1은 ADC 풀업 / 다운을 변경하는 데 사용할 수 있습니다.
데이터 전송 간격
이 장치는 사용자가 설정한 시간 간격에 따라 주기적으로 데이터를 전송합니다.
센서 데이터 개요
NCD IoT 센서는 센서 데이터 이상의 것을 전송합니다. 예를 들어 네트워크에서 특정 센서를 항상 식별할 수 있도록 고유한 일련 번호가 전송됩니다. 노드 ID도 포함되어 있는데, 이는 센서가 속한 그룹을 식별하는데 도움이 되는 데이터의 싱글 바이트입니다. 또한 데이터 패킷에는 펌웨어 버전, 배터리 수준 및 센서 유형이 포함됩니다. 이를 통해 소프트웨어는 NCD IoT 무선 센서의 상태를 긍정적으로 식별하고 관리 할 수 있습니다. 신호 강도 데이터도 사용할 수 있지만 다른 방식으로 처리되며 센서 데이터 패킷에 포함되지 않습니다 (그러나 각 센서의 신호 강도 데이터를 사용할 수 있음).
알아 둘만 한...
NCD 무선 센서는 데이터를 전송하며 수신기가 필요합니다. NCD IoT 장치에서 데이터를 수신하는 데 사용할 수있는 많은 옵션이 있습니다.
이에 대해서는 아래에서 자세히 설명합니다. 센서 구성을 위해 하나 이상의 USB 모뎀을 적극 권장합니다.
대부분의 NCD IoT 센서는 배터리가 너무 약해져 신뢰할 수 없을 때까지 300,000 ~ 500,000회을 합니다. 이러한 전송을 10 년에 걸쳐 분산하고 연간 50,000개의 전송을 보낼 수 있습니다. 이를 통해 하루에 최대 136 회 전송, 또는 시간당 약 5 회 전송 (500K 센서의 경우 또는 300K 센서의 경우 시간당 3회)이 가능합니다. 배터리가 3년만 지속되는 경우 연간 166,666 회 전송하거나 하루에 약 456 회 전송 (500K 센서의 경우 시간당 약 19회 전송) 할 수 있습니다. 보시다시피 배터리 수명은 당신에게 달려 있습니다. NCD IoT 센서의 고급 설정을 변경하여 수명을 제어할 수 있습니다. 500,000 전송 등급은 프리미엄 알카라인 배터리에 대한 것입니다. NCD는 모든 센서에 프리미엄 리튬 배터리를 제공합니다. 여기에는 일부 센서 유형에 대해 일반적으로 600,000회 이상의 전송으로 지속되는 매우 넓은 온도 범위가 포함됩니다. 이 배터리는 알카라인의 절반도 되지 않으며 냉동실에서도 작동합니다. 하지만 센서를 구성 모드로 전환하면 배터리가 매우 빨리 소모됩니다. 가능한 한 빨리 센서를 구성하고 구성 모드를 종료하거나 구성 중에 외부 전원 공급 장치를 사용하는 것이 중요합니다 (센서에서 지원하는 경우). 아래 표는 최대 10 년의 수명 동안 여러 센서에서 예상 할 수있는 시간당 전송(TPH) 수를 나타냅니다.
| 배터리 수명: | 3 개월 | 6 개월 | 일년 | 2 년 | 3 년 | 5 년 | 10 년 |
|---|---|---|---|---|---|---|---|
| 300K 센서 | 136 TPH | 68 TPH | 34 TPH | 17 TPH | 11 TPH | 6 TPH | 3 TPH |
| 400K 센서 | 180 TPH | 90 TPH | 45 TPH | 22 TPH | 15 TPH | 9 TPH | 4 TPH |
| 500K 센서 | 228 TPH | 114 TPH | 57 TPH | 28 TPH | 19 TPH | 11 TPH | 5 TPH |
| 600K 센서 | 272 TPH | 136 TPH | 68 TPH | 34 TPH | 22 TPH | 13 TPH | 6 TPH |
TPH = 시간당 전송
배터리 수명에 대한 진실
최상의 상황에서 오늘날 일반적으로 사용 가능한 최고의 비 충전식 배터리는 실온 환경에서 작동하지 않는 10 년의 보관 수명으로 제한됩니다. 실제 사용량, 온도 및 습도와 같은 요인이 작업 수명에 영향을 미칩니다. 일반적으로 사용할 수 없는 가장 이국적이고 값 비싼 배터리에만 적용되므로 10 년을 초과하는 배터리 수명에 주의하십시오. 또한 대부분의 배터리 화학 물질은 극한 온도에서 사용하도록 등급이 지정되지 않았습니다. NCD는 현재 사용 가능한 최고의 비 충전식 리튬 배터리만을 사용합니다.이 배터리는 극한 온도에서도 사용할 수 있으며 빛 방사능 환경에서 고객에 의해 테스트되었습니다. 리튬 배터리는 배터리 기술의 한계로 인해 최대 예상 보관 수명이 10 년입니다.
장거리 USB 무선 모뎀을 사용하여 사용자는 115200 baud rate에서 가상 COM 포트를 통해 손쉬운 작동을 기대할 수 있습니다. USB 모뎀의 가상 COM 포트를 열고 데이터 스트림을 보기만 하면 됩니다. 또한 옵션에 따라 이더넷을 통해 작동하는 무선 수신기를 제공합니다. NCD 센서의 데이터는 포트 2101에서 TCP/IP를 통해 나타납니다. 이더넷 모뎀의 IP 주소에 대한 TCP/IP 소켓, 포트 2101을 열고 LAN에서 데이터 스트림을 확인하십시오. 이더넷과 USB 모뎀을 모두 사용하여 고급 센서 설정을 변경하기 위해 각 센서에 대한 LabVIEW ® 소프트웨어를 개발했습니다. Alpha Station은 또한 제한된 구성뿐만 아니라 센서 판독 값을 표시 할 수 있습니다(이 기능은 아직 개발 중입니다). 물론 Amazon® AWS® IoT, Microsoft® Azure® IoT 및 Losant(아래 추가 정보)와 같은 널리 사용되는 클라우드 플랫폼에 데이터를 전송하는 게이트웨이도 사용할 수 있습니다. 위 제품 자료에서 Rasberry Pi, Visual Studio, LabVIEW®, Arduino, Python 등의 코드 샘플을 확인하십시오.
필요한 주파수는 무엇입니까?
제품을 선택할 때 세 가지의 주파수 옵션을 선택할 수 있습니다. 모든 옵션이 모든 분야에서 합법적으로 사용되는 것은 아니므로 구매 시 올바른 선택을 하는 것이 중요합니다. 선택한 옵션에 따라 제품 및 악세서리를 구성합니다. 여기서는 이러한 옵션에 대해 더 자세히 설명하겠지만, 구입하기 전에 현지 법률을 확인하십시오.
전세계 사용을 위한 2.4Ghz
900MHz 및 868MHz가 해당 국가에서 합법적이지 않은 경우 2.4GHz 옵션을 선택해야합니다. 2.4GHz 옵션은 이제 유럽, 미국, 일본, 호주, 브라질 및 대한민국을 포함하여 전 세계적으로 사용하도록 인증되었습니다. 2.4GHz가 해당 지역에서 합법적이지 않은 경우이 옵션을 선택하기 전에 현지 법률을 확인하십시오.
900MHz 북미(U.S, 캐나다, 멕시코)
868MHz (유럽 전용)
확실하지 않다면?
어떤 센서 옵션을 선택하여야 할지 확실하지 않은 경우 저희에게 문의하십시오. 귀하의 지역에서 사용하기에 합법적 인 센서를 결정하는 데 도움을 드릴 수 있습니다.
LabVIEW® 소프트웨어는 시간에 따른 아날로그 입력값을 그래프로 표시하는데 사용됩니다. 이 소프트웨어는 배터리 수명을 연장하거나 샘플링 속도를 높이기 위해 고급 기능을 구성하는 데에도 사용해야합니다.
응용 분야
- > 저항성 아날로그 센서 인터페이스
- > 무선 저아날로그 전압 모니터링
- > 저전압 변경 경보 애플리케이션
- > 아날로그 변환기 인터페이스
- > 힘, 스트레인 게이지, 압력과 같은 센서 읽기
- > AWS 및 Azure와 같은 클라우드에 대한 아날로그 입력
전체 Node-RED 지원
Node-RED의 강력한 기능을 사용하여 코드 한 줄없이 복잡한 논리 흐름과 온도 경고를 빠르게 생성하세요!
RS-232 | 이더넷 | USB | RS-485 | 멀티 인터페이스 |
 |  |  |  |  |
IoT 보안 및 투명성 선언문
주의 사항
900HP-S3B 무선 호환성 정보
주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.
- NCD 엔터프라이즈 솔루션
- NCD 무선 센서
- NCD 엔터프라이즈 모뎀 및 게이트웨이
알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.
호환성 정보
900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.
900HP-S3B 모뎀 또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.
