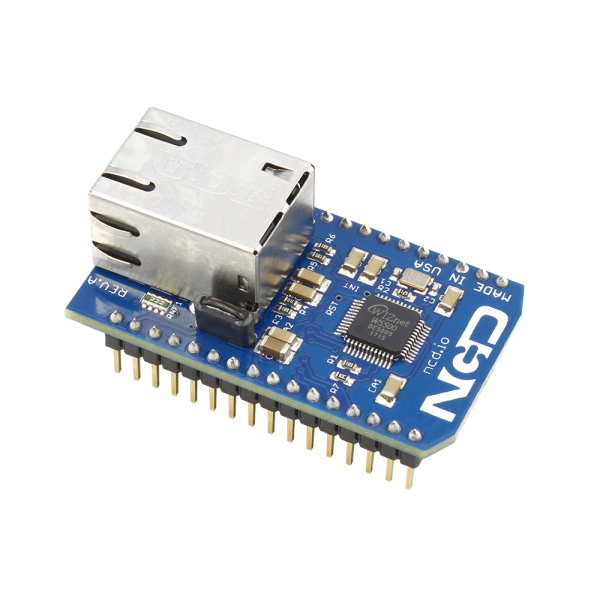

이 페더 이더넷 오버레이 쉴드는 이더넷을 통해 입자 클라우드에 연결하는 데 한 걸음 더 가까워졌습니다. 이 베타 릴리스는 DHCP 서버와 IP 주소를 협상하고 TCP 또는 UDP 소켓을 통해 데이터를 송수신 할 수있는 작동 하드웨어로 구성됩니다. 이 오버레이 모듈을 사용하면 입자 모듈이 이더넷 유선 연결을 통해 TCP / UDP 애플리케이션에서 클라이언트 또는 서버로 작동 할 수 있습니다. 이 이더넷 오버레이 쉴드는 완료되면 이더넷 하드 와이어 인터페이스를 통해 모든 입자 클라우드 트래픽을 라우팅하는 향후 펌웨어 릴리스에 대비하여 최종적으로 검증 된 작동 하드웨어 구현 레이어 역할을합니다. 우리는 하드 코어 코더가 GitHub 라이브러리와 함께 이더넷 통신을 실험하고 싶어 할 것이라고 생각했습니다.

이 Feather Ethernet Overlay Shield For Particle and Feather Modules shield는 Feather 어댑터가있는 NCD 장치에 맞도록 설계되었습니다. 이 오버레이 실드는 입자 아르곤, 붕소, 제논 또는 페더 모듈의 상단에 맞고 외부 연결 핀을 사용하여 NCD 장치로 확장됩니다. 이 오버레이가 NCD IoT 장치에 어떻게 맞는지에 대한 클로즈업 사진은 리소스 탭을 참조하십시오.

이 모듈에는 SPI를 통해 파티클 모듈과 연결되는 Wiznet WIZ5500이 있습니다. WIZ5500의 CS (칩 셀렉트) 핀은 페더 모듈의 A5 핀에 연결됩니다. 이것은 이더넷 모듈을 활성화 및 비활성화하고 다른 용도로 SPI를 사용하는 데 사용할 수 있습니다.

파티클 및 페더 모듈 용이 페더 이더넷 오버레이 쉴드는 다른 NCD 장치 및 센서와 함께 사용하여 이더넷 제어 릴레이 보드, PWM 드라이버, 조명 컨트롤러, 아날로그 입력 출력 장치 등을 구축 할 수 있습니다.

이 모듈은 POE를 지원하지 않지만 향후 반복에서 가능할 수 있습니다.
