제품 정보
기능 개요

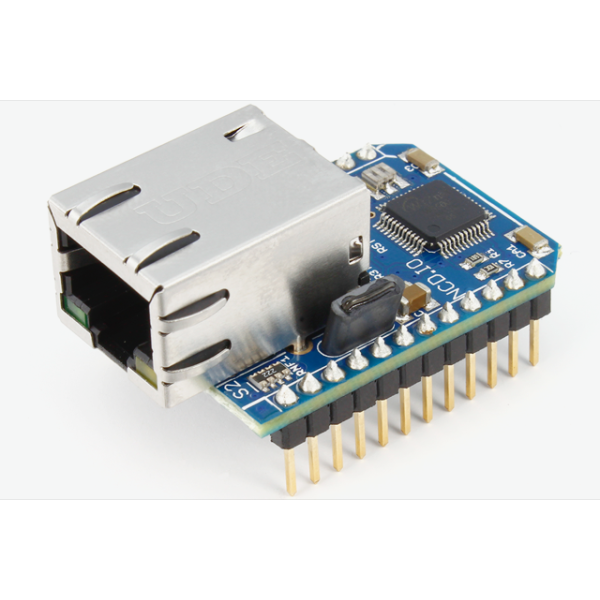

- 입자 광자 / 전자 용 이더넷 오버레이 실드
- DHCP 및 TCP / IP 통신 지원
- 샘플 코드 작업을 위해 GitHub 라이브러리 사용
- NCD IoT 마더 보드에 직접 장착
- 베타 버전은 하드웨어 구현 계층을 제공합니다.
- TCP 클라이언트 또는 TCP 서버 가능
- 확장 핀 포함
- 입자 구름에 대한 통신을 아직 지원하지 않음
이 이더넷 오버레이 실드는 이더넷을 통해 입자 클라우드에 연결하는 데 한 걸음 더 가까워졌습니다. 이 베타 릴리스는 DHCP 서버와 IP 주소를 협상하고 TCP 또는 UDP 소켓을 통해 데이터를 송수신 할 수있는 작동 하드웨어로 구성됩니다. 이 오버레이 모듈을 사용하면 입자 모듈이 이더넷 유선 연결을 통해 TCP / UDP 애플리케이션에서 클라이언트 또는 서버로 작동 할 수 있습니다. 이 이더넷 오버레이 쉴드는 완료되면 이더넷 하드 와이어 인터페이스를 통해 모든 입자 클라우드 트래픽을 라우팅 할 향후 펌웨어 릴리스를 준비하기 위해 최종적으로 검증 된 작동 하드웨어 구현 레이어 역할을합니다. 우리는 하드 코어 코더가 GitHub 라이브러리와 함께 이더넷 통신을 실험하고 싶어 할 것이라고 생각했습니다.

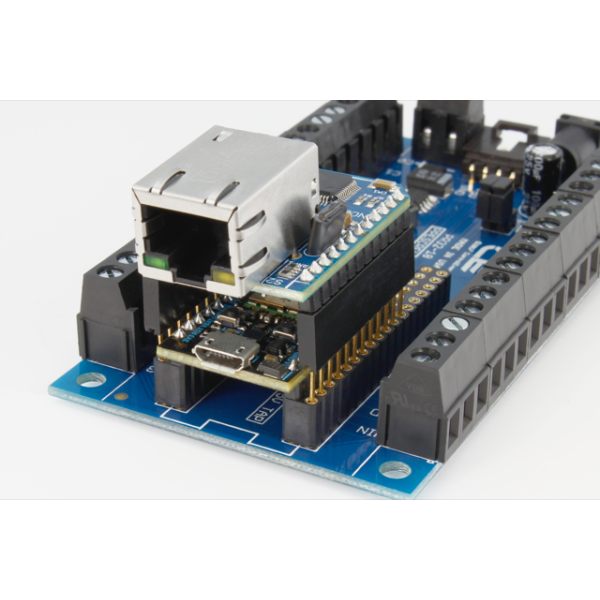

이 오버레이 실드는 IoT 인터페이스가있는 NCD 장치에 맞도록 설계되었습니다. 이 오버레이 실드는 Particle Photon 또는 Electron의 상단에 맞으며 외부 연결 핀을 사용하여 NCD 장치로 확장됩니다. 이 오버레이가 NCD IoT 장치에 어떻게 맞는지에 대한 클로즈업 사진은 리소스 탭을 참조하십시오.
이 모듈은 POE를 지원하지 않지만 향후 반복에서 가능할 수 있습니다.
· 제품 사양
기계 도면
배선도
공식 저장소
이 모듈은 Photon, Electron, Bluz 및 RedBear Duo를 포함하되 이에 국한되지 않는 입자 표준 SPI 포트 연결을 사용하는 모든 입자 기반 모듈과 호환됩니다.
- Particle Photon, Electron, RedBear Duo 또는 Bluz 용 오버레이 쉴드로 설계
- NCD IoT 장치에 맞게 설계
- 입자 구름에 대한 통신을 아직 지원하지 않음
- 아직 POE를 지원하지 않음
이더넷 TCP / IP 호환성 정보
이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.
