ProXR 확장 성

ProXR 컨트롤러는 릴레이 확장을 염두에두고 제작되었습니다. 고전력, 신호, 범용 또는 솔리드 스테이트 스위칭을 위해 다양한 유형의 릴레이를 쉽게 추가 할 수 있습니다. XR 확장 포트를 사용하면 확장 보드를 추가하고 최대 256 개의 릴레이를 제어 할 수 있습니다.

위 : 8 채널 확장 보드가 부착 된 4 채널 ProXR 시리즈 컨트롤러 (아래).
XR 확장 모듈을 차례로 연결하기 만하면 모든 ProXR 보드에 최대 256 개의 릴레이까지 릴레이를 추가 할 수 있습니다.

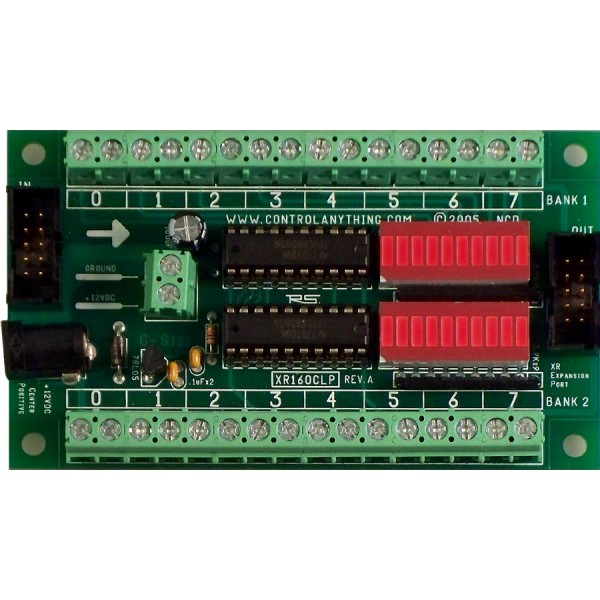

XR 확장 포트

XR 릴레이 확장 컨트롤러는 기존 NCD ProXR 시리즈 컨트롤러에 다양한 릴레이 스위칭 기능을 추가합니다.

XR 확장 포트는 XR 확장 포트가 장착 된 ProXR 컨트롤러에 외부 릴레이 뱅크를 추가하는 데 사용됩니다. 새로운 장치를 계속 개발함에 따라 모듈 식 아키텍처가 구현되어 최대한의 사용자 유연성을 제공합니다.

XR 확장 뱅크 제어

FXR 확장 보드에는 온보드 두뇌가 없습니다. 이들은 "마스터"ProXR 장치의 두뇌에 전적으로 의존합니다. XR 확장 모듈에는 많은 가능성이 있습니다.

• ProXR 시리즈 컨트롤러에 최대 256 개의 릴레이 추가
• 애플리케이션 요구 사항에 맞게 릴레이 유형을 혼합 및 일치
• 기계식 및 솔리드 스테이트 릴레이 유형 중에서 선택
• 신호 스위칭 애플리케이션을위한 DPDT 릴레이 선택

XR 확장 보드를 함께 연결

XR 확장 컨트롤러는 XR 입력 및 XR 출력 커넥터로 구성됩니다. ProXR 컨트롤러의 XR 출력을 릴레이 확장 보드에있는 XR 입력에 연결하기 만하면됩니다. 더 많은 릴레이를 연결하는 것은 쉽습니다. ProXR 확장 보드의 XR 출력을 다음 릴레이 확장의 XR 입력에 연결하기 만하면됩니다. 애플리케이션에 따라 다양한 릴레이 유형을 믹스 앤 매치합니다.

확장 보드에는 항상 6 인치 확장 케이블이 포함되어 있습니다. 필요한 경우 더 긴 케이블을 제공 할 수 있지만 케이블을 최대한 짧게 유지하는 것이 중요합니다. 모든 사용자가 설치, 전기 간섭의 양 및 전체 케이블 길이에 따라 다르기 때문에 총 256 개의 릴레이까지 확장 할 수있는 것은 아닙니다. 최상의 호환성을 위해 ProXR 컨트롤러의 총 길이와 모든 확장 및 케이블 연결은 1 미터 또는 2 미터를 초과하지 않아야합니다.
