Fusion 확장 고전력 릴레이 컨트롤러 8 채널 요약정보 및 구매

MODEL : Fusion 확장 고전력 릴레이 컨트롤러 8 채널

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • Fusion 확장 고전력 릴레이 컨트롤러 8 채널
    +0원

제품 정보

기능 개요
  • 8 채널 SPDT 20 또는 SPST 30A 릴레이 확장 보드
  • SPDT 릴레이에는 릴레이 당 3 개의 연결 포함
  • SPST 릴레이는 릴레이 당 2 개의 연결을 포함합니다.
  • 다양한 릴레이 확장 유형 믹스 앤 매치
  • 모든 Fusion 시리즈 컨트롤러와 호환
  • Fusion FXR 릴레이 확장 포트에 연결
  • FXR 확장 포트를 사용하여 최대 256 개의 릴레이 제어
  • 온보드 릴레이 상태 LED는 온 / 오프 릴레이 활동을 나타냅니다.
  • 12V DC 작동시 외부 전원 공급 필요
  • 2.1mm 배럴 커넥터 또는 나사 단자를 사용하여 전원 공급

Fusion 시리즈 컨트롤러 용 8 채널 고전력 확장 컨트롤러

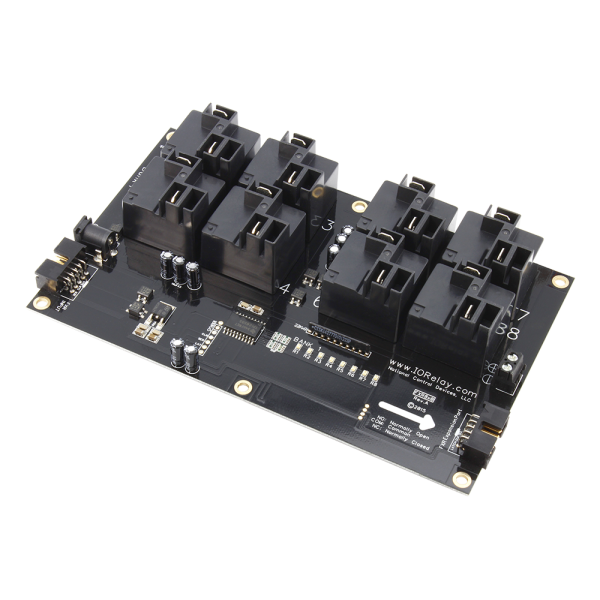

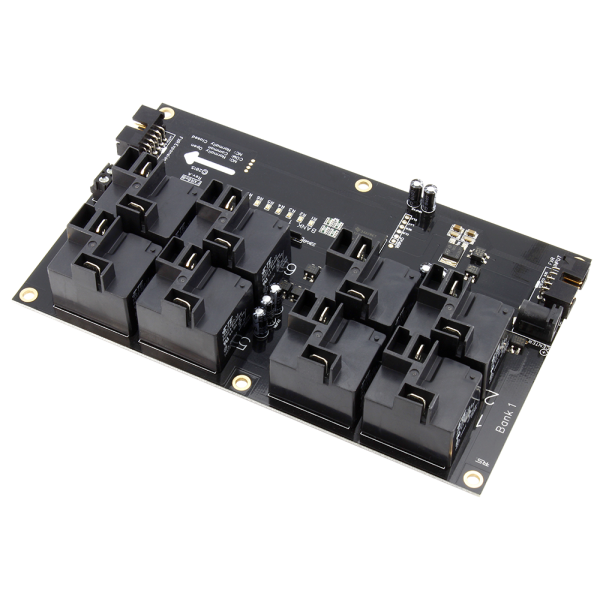

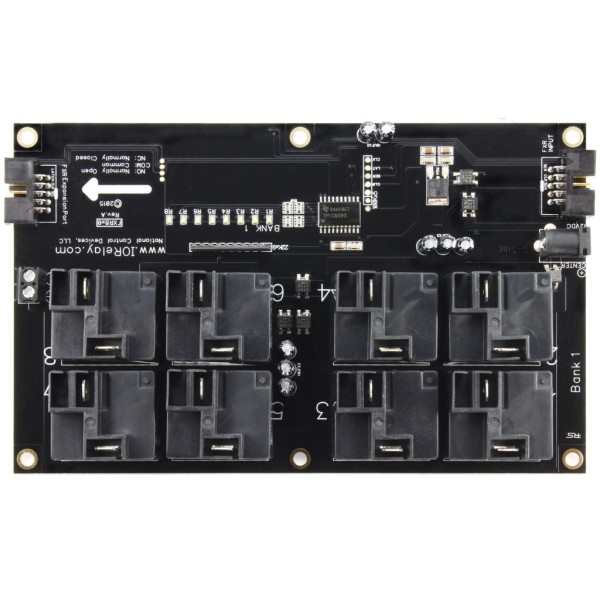

이 Fusion 8 채널 고전력 릴레이 확장은 Fusion FXR 릴레이 확장 포트에 연결하여 Fusion 시리즈 듀얼 인터페이스 릴레이 컨트롤러에 더 많은 릴레이를 추가합니다. 이 컨트롤러에는 릴레이 당 8 개의 LED 상태 표시등과 3 개의 연결 지점이 있습니다. 이 확장은 2.1mm 12VDC 배럴 커넥터 또는 직접 유선 전원 설치를위한 나사 단자를 통해 전원이 공급 될 수 있습니다. 온보드 스위처 레귤레이터 전원 공급 장치는 냉각 상태로 작동하며이 설계의 로직에 충분한 전력을 제공합니다. FXR 확장 입력 및 출력 커넥터를 사용하면 릴레이 확장 보드 체인의 어디에서나 혼합 할 수 있습니다. 애플리케이션에 필요한대로 다양한 유형의 릴레이를 혼합하십시오. 제품 사진은 옵션 금속 인클로저 및 플러그 형 커넥터를 보여줍니다.

비디오 플레이어
00:00
11:11

융합 확장 성

Fusion Controller는 확장 방법을 알고 있습니다. 아날로그-디지털 변환기, 접점 폐쇄 감지기, I²C 장치 및 다양한 센서를 쉽게 추가하여 애플리케이션 목표를 충족합니다. FXR 확장 포트를 사용하면 확장 보드를 추가하고 최대 256 개의 릴레이를 제어 할 수도 있습니다.

Fusion 시리즈 릴레이 컨트롤러는 애플리케이션에 연결하는 방법을 알고 있습니다. 간단한 포인트 앤 클릭 구성으로 단 몇 분 만에 다양한 센서를 읽을 수 있습니다. Fusion은 백그라운드에서 센서를 자동으로 모니터링하고 센서가 트립되거나 허용 범위를 벗어나는 경우 릴레이 제어 결정을 내립니다.

Fusion Series 컨트롤러에는 16 개의 프로그래밍 가능한 I / O 라인이 있으며 접점 폐쇄 입력, 디지털 입력, 디지털 출력, 8/10 비트 아날로그에서 디지털로 변환 또는 I2C 확장에 사용할 수 있습니다. 대부분의 경우 이러한 기능은 응용 프로그램에 따라 혼합 및 일치 될 수 있습니다.

FXR 확장 포트

FXR 릴레이 확장 컨트롤러는 기존 NCD Fusion 시리즈 컨트롤러에 다양한 릴레이 스위칭 기능을 추가합니다.

FXR 확장 포트는 외부 릴레이 뱅크를 Fusion Controller에 추가하는 데 사용됩니다. 새로운 장치를 계속 개발함에 따라 모듈 식 아키텍처가 구현되어 최대한의 사용자 유연성을 제공합니다.

FXR 확장 뱅크 제어

FXR 확장 보드에는 온보드 두뇌가 없습니다. 그들은 전적으로 "마스터"Fusion 장치의 두뇌에 의존합니다. FXR 확장 모듈에는 많은 가능성이 있습니다.

  • Fusion 시리즈 컨트롤러에 최대 256 개의 릴레이 추가
  • 애플리케이션 요구 사항에 맞게 릴레이 유형을 혼합 및 일치
  • 기계식 및 솔리드 스테이트 릴레이 유형 중에서 선택
  • 신호 스위칭 애플리케이션을위한 DPDT 릴레이 선택
  • 기지국을 사용하여 자동 제어를 위해 모든 256 개의 릴레이 자동화

FXR 확장 보드를 함께 연결

FXR 확장 컨트롤러는 FXR 입력 및 FXR 출력 커넥터로 구성됩니다. Fusion Controller의 FXR 출력을 릴레이 확장 보드에있는 FXR 입력에 연결하기 만하면됩니다. 더 많은 릴레이를 연결하는 것은 쉽습니다. Fusion 확장 보드의 FXR 출력을 다음 릴레이 확장의 FXR 입력에 연결하기 만하면됩니다. 애플리케이션에 따라 다양한 릴레이 유형을 믹스 앤 매치합니다.

확장 보드에는 항상 6 ″ 확장 케이블이 포함됩니다. 필요한 경우 더 긴 케이블을 제공 할 수 있지만 케이블을 최대한 짧게 유지하는 것이 중요합니다. 모든 사용자가 설치, 전기 간섭의 양 및 전체 케이블 길이에 따라 다르기 때문에 총 256 개의 릴레이까지 확장 할 수있는 것은 아닙니다. 최상의 호환성을 위해 Fusion 컨트롤러의 총 길이와 모든 확장 및 케이블 연결은 1 미터 또는 2 미터를 초과하지 않아야합니다.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


20A_spdt_relay

20Amp SPDT 고전력 릴레이 옵션

이 컨트롤러는 20Amp 릴레이 옵션과 함께 사용할 수 있으므로 20A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 20Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이의 정격은 NO와 C 사이에서 20A입니다. C와 NC 연결 사이에서 10A를 초과하지 마십시오. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NC 및 NO 표시로 성형됩니다. 데이터 시트 검토

30A_SPST_relay

30Amp SPST 고전력 릴레이 옵션

이 컨트롤러는 30A 릴레이 옵션과 함께 사용할 수 있으므로 30A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 30Amp 릴레이는 SPST 유형으로 공통 (C) 및 정상 개방 (NO) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 연결되지 않습니다. Common은 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NO 표시로 성형됩니다. 데이터 시트 검토




· 제품 사양

배선도

pub?w=1460&h=1588&1618855561

pub?w=1456&h=578&1618855561



FXR 대 XR 확장

FXR 및 XR 확장은 매우 유사하지만 서로 직접 호환되지 않습니다. FXR 확장 포트는 XR의 업데이트 된 버전으로, 금속 인클로저를 지원하는 직각 커넥터가 포함되어 있습니다. FXR 케이블은 또한 I2C 데이터를 전송할 수 있습니다. 직각 커넥터로 인해 케이블의 극성이 XR 확장과 호환되지 않습니다.

최대 릴레이 정격 참고

Fusion은 최대 256 개의 릴레이까지 확장 할 수 있습니다. 경우에 따라 256 개의 릴레이를 모두 제어하지 못할 수도 있습니다. 특히 높은 노이즈 수준이 관련 될 수있는 애플리케이션에서는 더욱 그렇습니다. 모든 사용자가 모든 애플리케이션에서 256 개의 릴레이를 모두 활용할 수 있다는 것을 보장 할 수 없기 때문에 실험이 필요할 수 있습니다. 여러 확장이 함께 연결되면 노이즈가 축적되는 경향이 있습니다. 최상의 결과를 얻으려면 FXR 확장 케이블이 가능한 짧아야합니다. Fusion의 일반적인 총 길이와 모든 확장 및 케이블 연결은 1 미터 또는 2 미터를 초과하지 않아야합니다.
