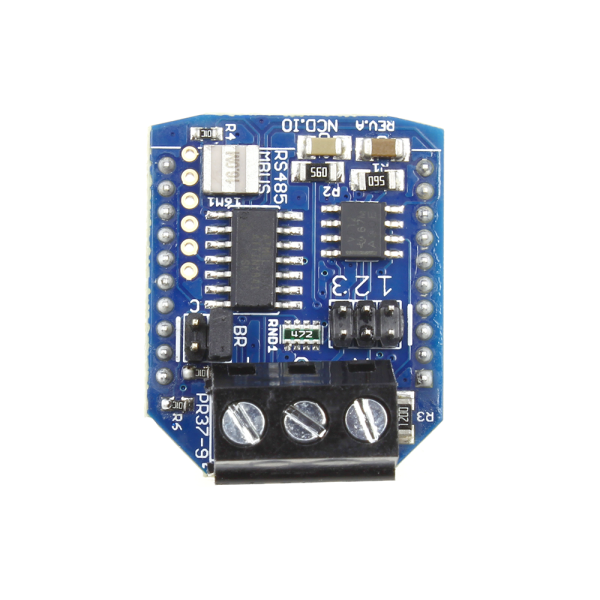

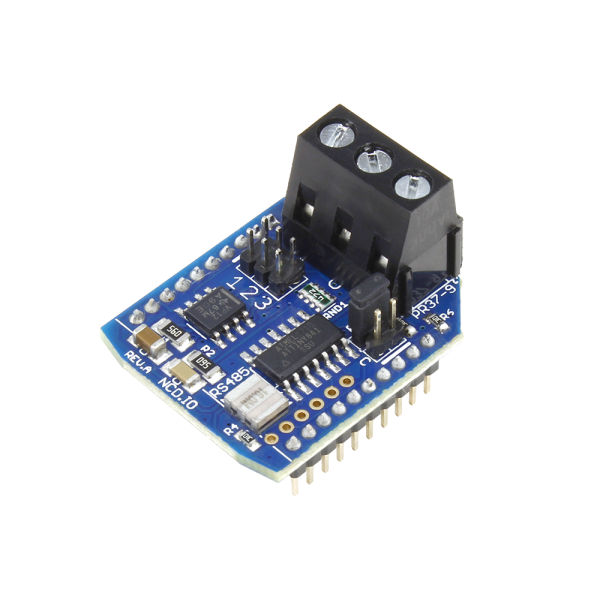

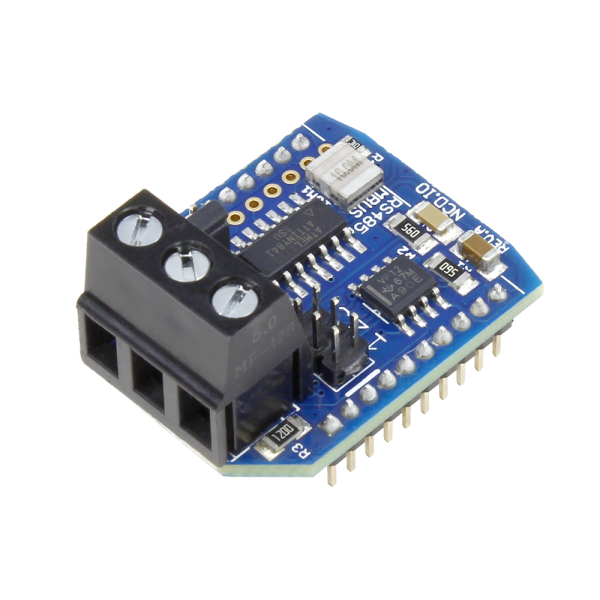

RS-485 직렬 통신 모듈

당사의 RS-485 직렬 통신 모듈을 사용하면 최대 4,000 피트 거리에서 최대 256 개의 NCD 장치를 쉽게 네트워크화 할 수 있습니다. 각 RS-485 노드에는 RS-485 마스터에 대한 3 선 연결을위한 3 개의 나사 단자가 있습니다. RS-485는 물리 계층 네트워킹 프로토콜이기 때문에 사용자는 NCD E3C 명령 세트를 사용하여 소프트웨어 계층에서 어떤 장치와 대화하는지 선택합니다. E3C 프로토콜을 사용하여 각 장치와 개별적으로 또는 모든 장치와 동시에 통신합니다. E3C를 사용하면 E3C 명령에서 3 바이트 만 사용하여 활성 또는 비활성 장치를 쉽게 선택할 수 있습니다. E3C 명령 세트는 수년 동안 당사 제품의 필수 요소 였으므로 단 몇 분만에 구형 ProXR 및 Fusion 클래스 컨트롤러를 RS-485로 업그레이드 할 수 있습니다. 각 RS-485 노드에는 RS-485 버스에서 9600 보드로 통신하는 전용 프로세서가 포함되어 있습니다. RS-485 노드 모듈은 115.2K 보드로 호스트 컨트롤러와 통신합니다. NCD RS-485 노드는 자체 Atmel 맞춤형 프로세서와 결합 된 Texas Instruments SN65HVD12D RS-485 칩을 사용하여 투명한 RS-485를 USART로 변환합니다. NCD RS-485 노드 모듈은 NCD 장치와 함께 작동하도록 설계되었지만 NCD 제품군 외부의 다른 제품과 호환 될 수 있습니다. NCD RS-485 노드 모듈은 ProXR, ProXR Lite, Fusion 및 Taralist 시리즈 컨트롤러와 호환됩니다. 온보드 점퍼는 구성 및 네트워크 버스 종료 설정에 사용됩니다. 9600, 19.2K, 38.4K 및 115.2K 보오의 호스트 장치 보오율을 지원하며 기본 호스트 데이터 전송률은 115.2K 보오입니다. 9600, 19.2K, 38.4K 및 115의 RS-485 네트워크 전송 속도를 지원합니다.
