ZRS RS-232 모듈 식 통신

ZRS 시리즈 RS-232 인터페이스 모듈을 사용하면 RS-232 데이터를 NCD 장치에 쉽게 전달할 수 있습니다. MAX3232 인터페이스 칩을 기반으로하는 ZRS는 RS-232 데이터를 NCD 산업용 장치에 필요한 3.3V 표준으로 변환합니다. ZRS에는 전원, TX 및 RX 통신을 나타내는 데 사용되는 3 개의 온보드 LED가 포함되어있어 쉽게 참조 할 수 있습니다. ZRS는 ProXR, ProXR Lite, Fusion, Reactor, Taralist, Pulsar 등을 포함한 NCD Industrial 시리즈 장치와 함께 사용하도록 특별히 설계되었습니다. ZRS는 3 가지 버전으로 제공됩니다.

세 가지 RS-232 연결 옵션

이 컨트롤러에 사용할 수있는 세 가지 RS-232 연결 옵션이 있습니다.

ZRS-A 와이어 잇업	ZRS-B 플러그인	ZRS-AB 둘 다!

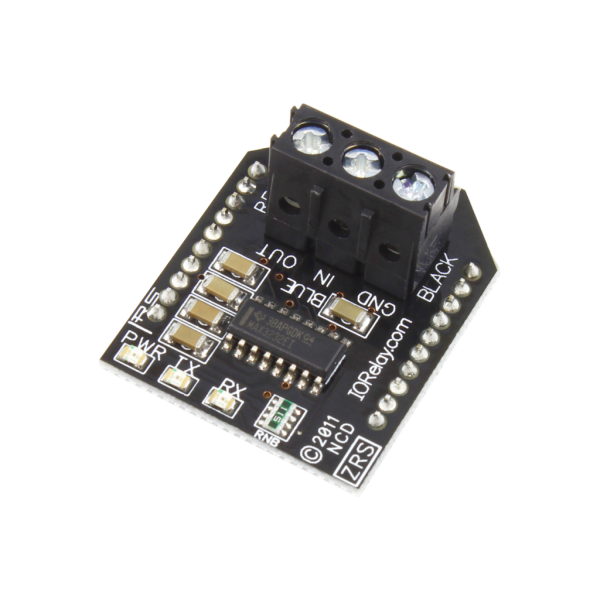

ZRS-A

ZRS-A는 Tx, Rx 및 접지 연결을위한 3 개의 나사 단자를 통해 RS-232 통신 액세스를 제공합니다. 이 버전은 직접 유선 설치에 사용하도록 지정되었습니다.

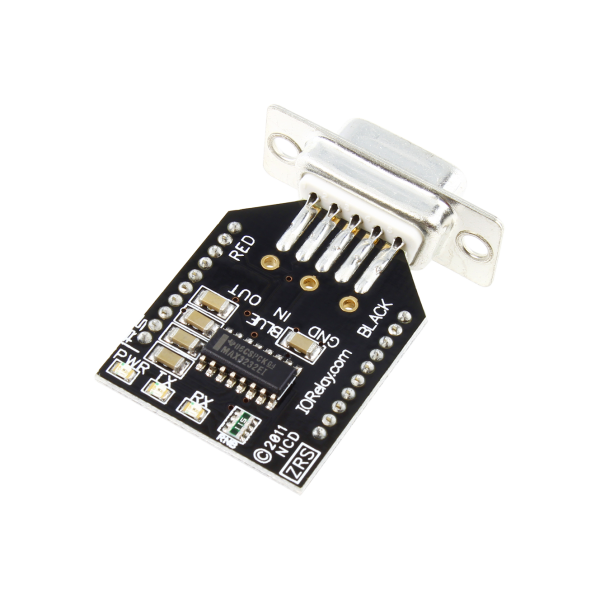

ZRS-B

ZRS-B는 DB9 Female 커넥터를 통해 RS-232 통신 액세스를 제공합니다. 이 버전은 표준 직렬 인터페이스를 사용하여 PC에 직접 연결하는 데 사용하도록 지정되었습니다.

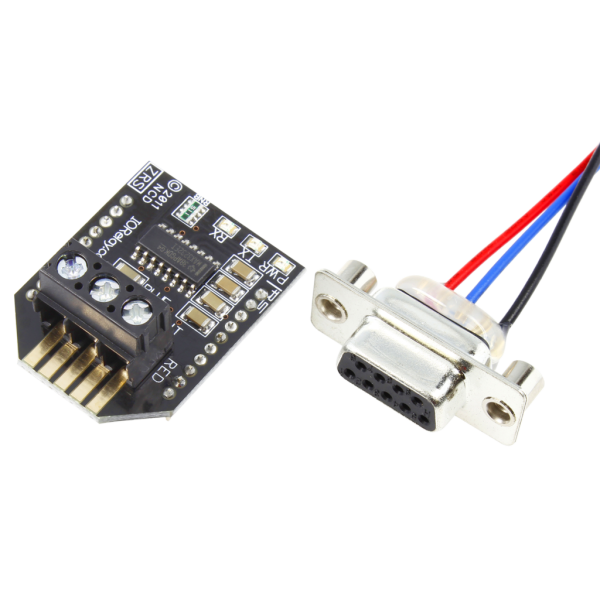

ZRS-AB

ZRS-AB는 Tx, Rx 및 접지 연결을위한 3 개의 나사 단자를 통해 RS-232 통신 액세스를 제공합니다. 이 버전에는 또한 접지, Tx 및 Rx 라인을 ZRA-A 모듈에 연결하는 오프 보드 DB9 암 커넥터와 3 개의 와이어 (6 인치 또는 152mm 길이)가 포함됩니다. 이 버전은 DB9 커넥터가 장착 위치에서 더 많은 유연성을 필요로하는 설치에 사용하도록 지정되었습니다.
