무선 접점 폐쇄 송신기 수신기 8 채널 고전력 릴레이 2-Way 요약정보 및 구매

MODEL : MirXR8x0_KIT

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 무선 접점 폐쇄 송신기 수신기 8 채널 고전력 릴레이 2-Way
    +0원

제품 정보

기능 개요
  • 각 컨트롤러의 8 채널 고전력 릴레이 및 입력
  • 장거리 무선 작동과 쌍으로 판매
  • 각 장치는 다른 장치를 제어합니다.
    • 로컬 입력 제어 원격 릴레이
    • 원격 입력 제어 로컬 릴레이
  • 검증을 통한 양방향 통신
  • 구성, 컴퓨터 또는 프로그래밍 없음
  • 범위 테스트를위한 비콘 모드
  • 빠르고 저전력 작동을위한 스마트 모드
  • 릴레이 및 통신 LED 상태 표시 등
  • 통신이 끊길 때 자동 차단

무선 접점 폐쇄 2-Way 송신기 수신기 쌍

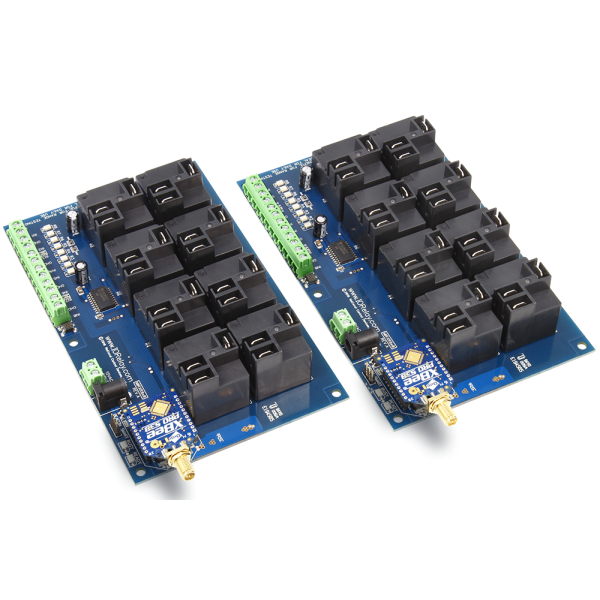

당사의 MirX 8 채널 릴레이 컨트롤러는 쌍으로 제조되며 무선 통신을 사용하여 전원을 켤 때 함께 작동하도록 설계되었습니다. 컨트롤러 A의 접점 입력은 컨트롤러 B의 릴레이를 제어합니다. 마찬가지로 컨트롤러 B의 접점 입력은 컨트롤러 A의 릴레이를 제어합니다. MirX 컨트롤러는 장거리 무선 통신을 사용하며 최대 2 마일의 가시 거리 범위를 테스트했습니다. . 옥상 안테나를 사용하면 28 마일의 범위에 도달 할 수 있습니다. 도시 및 실내 설치는 일반적으로 건물 구조 유형 및 무선 환경에 따라 1,000 ~ 2,000 피트 범위에 도달합니다.

이 MirX 컨트롤러 쌍에는 20Amp SPDT 또는 30Amp SPST 릴레이 중에서 선택할 수 있으며 대부분의 고전력 스위칭 응용 제품에 이상적입니다. 조명, 모터, 게이트 오프너, 펌프 컨트롤러, 밸브 컨트롤러 등에 이상적입니다. 온보드 릴레이 상태 LED 및 사용 중 / 준비 LED는 이러한 컨트롤러가 서로 통신 할 때 알려줍니다. 통신이 끊어지면 온보드 릴레이가 30 초 이내에 자동으로 비활성화됩니다 (사용자 선택 가능 옵션).



비디오 플레이어
00:00
00:50

무선 MirX 원격 접점 폐쇄 송신기 및 수신기 컨트롤러

MirX 컨트롤러 미러 두 개의 동일한 컨트롤러로 구성됩니다. 이 컨트롤러에는 접점 폐쇄 입력 및 릴레이가 장착되어 있습니다. 컨트롤러 1의 접점 폐쇄 입력은 컨트롤러 2에 복제됩니다. 마찬가지로 컨트롤러 2의 접점 폐쇄 입력은 컨트롤러 1에 복제됩니다. 미러 컨트롤러가 페어링되어 즉시 작업 할 준비가되었습니다. 컴퓨터, 구성 없음 – 즉시 사용 가능합니다. MirX 컨트롤러는 무선 통신을 사용하여 서로 연결되어 있습니다. 송신 컨트롤러의 입력은 수신 컨트롤러의 릴레이를 활성화합니다.

영구 결혼

MirX는 항상 Mate와 대화를 시도합니다!

MirX 컨트롤러는 항상 서로 통신합니다. 최적의 신뢰성을 위해 끊임없는 통신을 유지합니다. 서로 의사 소통이 끊어지면 배우자를 찾을 때까지 계속해서 서로를 부를 것입니다. MirX 컨트롤러는 서로 결합되어 있기 때문에 큰 간섭없이 동일한 영역에 여러 MirX 쌍을 가질 수 있습니다.

동기화

모든 MirX 컨트롤러에는 접점 폐쇄 입력 및 릴레이 출력이 장착되어 있습니다. 한 컨트롤러의 입력은 무선 통신을 사용하여 원격 장치의 릴레이를 활성화합니다. MirX의 "X"는 크로스 오버를 나타냅니다. 두 장치 모두 접점 폐쇄 입력 및 릴레이가 장착되어 있기 때문에 각 장치는 원격 장치를 대상으로하고 제어합니다. 모든 MirX 컨트롤러에는 사용 중 / 준비 LED가 장착되어 있습니다. 통화 중 LED가 깜박이면 원격 장치가 컨택 종료 상태를 성공적으로 수신하고 수락했음을 나타냅니다. 사용 중 LED가 깜박이지 않으면 원격 장치가 범위를 벗어난 것입니다.

암호화

MirX 컨트롤러는 기본적으로 암호화됩니다. 즉, MirX 컨트롤러는 보안 채널에서 메이트와 만 대화합니다. 모든 MirX 컨트롤러는 동일한 암호화 키를 사용하며 각 MirX 송신기 및 수신기에는 고유 한 일련 번호가 있습니다. 송신기와 수신기는 페어링 된 일련 번호와 만 통신하도록 페어링됩니다.

비콘 모드

비콘 모드는 원격 MirX 컨트롤러와 초당 여러 번 통신하여 원격 장치에서 유효한 데이터 스트림을 수신 할 때마다 릴레이 상태 정보를 새로 고칩니다. 릴레이는 유효한 데이터 패킷이 수신 될 때만 새로 고쳐집니다. 데이터가 손실되면 Ready LED는 계속 켜져 있고 릴레이는 현재 상태를 유지합니다. 원격 MirX 컨트롤러가 범위 내에 있으면 사용 중 LED가 주기적으로 깜박여 장치 간의 유효한 통신을 나타냅니다. 비콘 모드는 스마트 모드보다 느리며 주로 두 장치의 초기 테스트에 사용됩니다.

스마트 모드

두 MirX 컨트롤러의 설치 위치를 결정했으면 Beacon / Smart 점퍼를 Smart 위치로 이동합니다. 스마트 모드는 로컬 장치에서 변경 사항이 감지 될 때마다 원격 장치와 통신합니다. 그렇지 않으면 컨트롤러가 주기적으로 원격 장치가 범위 내에 있는지 확인합니다. 스마트 모드는 전력 소비를 줄이고 비콘 모드보다 훨씬 빠릅니다. 스마트 모드는 대부분의 애플리케이션에서 매일 사용하는 데 선호되는 모드입니다. 각 MirX 컨트롤러를 다른 모드로 설정할 수 있으며 점퍼 변경 사항이 즉시 적용됩니다. 다시, 사용 중 LED는 원격 장치가 제대로 통신하고 있음을 나타냅니다. 스마트 모드는 원격 장치의 릴레이가 올바르게 설정되었는지도 확인합니다. 그렇지 않은 경우 스마트 모드는 원격 장치가 응답 할 때까지 통신을 시도합니다. MirX 컨트롤러 간의 통신이 끊어지면 모든 릴레이가 30 초 이내에 자동으로 차단됩니다. 이것이 바람직하지 않은 경우 비콘 모드를 사용해야합니다.

비콘 모드와 스마트 모드

비콘과 스마트 모드의 가장 눈에 띄는 차이점은 통신이 끊겼을 때 릴레이가 반응하는 방식 일 것입니다. 비콘 모드에서 릴레이는 현재 상태를 유지하며 새 데이터 패킷이 수신되지 않는 한 변경되지 않습니다. 스마트 모드에서 MirX 컨트롤러 간의 통신이 끊어지면 릴레이가 10 ~ 30 초 내에 자동으로 꺼집니다.

무선 범위

MirX 컨트롤러 사이의 거리는 안정적인 작동에 영향을 미칩니다. MirX 컨트롤러는 두 개의 MirX 컨트롤러가 서로 시야 내에있는 경우 더 나은 범위를 제공합니다. 두 개의 MirX 컨트롤러가 서로를 볼 수없는 경우 더 큰 안테나를 사용해야 할 수 있습니다. 극한 상황에서 신호 중계기를 제공 할 수 있지만이 솔루션은 일반적으로 절대적으로 필요한 경우가 아니면 권장되지 않습니다. 실내 또는 도시 환경의 일반적인 통신 범위는 포함 된 안테나를 사용하여 1,000 ~ 2,000 피트입니다. 실외 시야 범위는 2.1dB 다이폴 안테나를 사용하여 4-9 마일입니다. 고 이득 안테나를 사용하면 일부 Line-Of-Site 위치에서 28 마일의 무선 범위가 가능할 수 있습니다.

응용

MirX 컨트롤러는 일반적으로 광범위한 원격 제어 스위칭 애플리케이션을 위해 대규모 산업 고객이 사용합니다. 일반적인 설치에는 원격 게이트 작동, 원격 조명 제어, 원격 펌프 제어 및 다양한 온도 오버라이드 애플리케이션이 포함됩니다. MirX에는 각 측면에 릴레이가 포함되어 있으므로 로컬 릴레이는 일반적으로 제한 스위치 또는 원격 도어 스위치와 같은 확인 목적으로 사용되며 원격 장치가 제어 기능을 완료했음을 나타냅니다. MirX 컨트롤러는 일반적으로 전선이 파괴되고 때로는 비용이 많이 드는 고가의 트렌치 및 드릴링 애플리케이션 대신 사용됩니다. MirX는 일반적으로 표준 신호등을 보완하기 위해 경고등이 필요할 수있는 간판 애플리케이션에 사용됩니다. MirX는 또한 고객이 조명, 문,

기타 Mirror 제품군 컨트롤러

  • MirX는 각 컨트롤러 (로컬 및 원격)의 릴레이 및 접점 폐쇄 입력으로 구성됩니다. 홈 위치의 입력은 원격 위치의 릴레이를 제어합니다. 원격 위치의 입력은 홈 위치의 릴레이를 제어합니다.
  • MirC는 한 컨트롤러의 접점 폐쇄와 원격 컨트롤러의 릴레이로 구성된다는 점을 제외하면 MirX와 동일합니다.
  • MirW는 여러 접점 폐쇄 입력 보드와 단일 릴레이 컨트롤러로 구성됩니다. 모든 원격 접점 폐쇄 입력은 로컬 릴레이를 제어하는 ​​데 사용됩니다.

MirX 변형

NCD는 MirX 및 기타 Mirror 시리즈 장치의 여러 변형을 제조합니다. 고려할 수있는 몇 가지 변형은 다음과 같습니다.

  • 무선 암호화를 사용하는 원격 제어 애플리케이션 용 MirX Wireless
  • 유선 통신 애플리케이션을위한 MirX Wired
  • 로컬 영역에서 로컬 영역 이더넷 통신을위한 MirX 네트워크

릴레이 옵션

MirX는 애플리케이션에 따라 여러 릴레이 옵션을 제공합니다. 당사는 MirX 제품군에 솔리드 스테이트, 고전력 및 범용 릴레이를 보유하고 있습니다. 그러나 MirX 컨트롤러를 정확한 요구 사항에 맞게 사용자 지정할 수 있습니다. 다양한 릴레이 유형 또는 펌웨어 수정을 포함하여 맞춤형으로 설계된 MirX 컨트롤러가 필요한 경우 당사에 문의하십시오. 이 특정 컨트롤러에는 다음과 같은 릴레이 옵션을 사용할 수 있습니다.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

MirXR820 MirXR830
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


20A_spdt_relay

20Amp SPDT 고전력 릴레이 옵션

이 컨트롤러는 20Amp 릴레이 옵션과 함께 사용할 수 있으므로 20A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 20Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이의 정격은 NO와 C 사이에서 20A입니다. C와 NC 연결 사이에서 10A를 초과하지 마십시오. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NC 및 NO 표시로 성형됩니다. 데이터 시트 검토

30A_SPST_relay

30Amp SPST 고전력 릴레이 옵션

이 컨트롤러는 30A 릴레이 옵션과 함께 사용할 수 있으므로 30A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 30Amp 릴레이는 SPST 유형으로 공통 (C) 및 정상 개방 (NO) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 연결되지 않습니다. Common은 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NO 표시로 성형됩니다. 데이터 시트 검토

· 제품 사양

기계 도면

배선도

pub?w=1459&h=1730&1618855561

pub?w=1456&h=578&1618855561



릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

MirX

MirX 릴레이 컨트롤러의 작동 방식과이를 최대한 활용하는 방법을 알아보십시오. MirX는 간단한 접점 폐쇄를 사용하여 원격 릴레이를 제어하는 ​​강력한 양방향 릴레이 제어 기술입니다. 한 위치의 접점 폐쇄는 결혼 된 쌍의 다른 위치에서 해당 릴레이를 트리거합니다. 전선도, 소프트웨어도없고 그냥 작동합니다. 이 접점 폐쇄는 간단한 스위치이거나 일부 전류 센서 및 대부분의 근접 센서와 같이 접점 폐쇄를 출력하는 모든 센서 일 수 있습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.









Hiph-Power 릴레이 컨트롤러 사양

이 표는 모든 NCD 고전력 릴레이 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 예상 처리 시간은 백그라운드 서비스 및 명령 선택의 영향을받을 수 있습니다. 대기 전력 소비는 통신 모듈이 설치되어 있지 않고 컨트롤러에서 활성화 된 릴레이가 없다고 가정합니다. 전력 소비량을 더 잘 예측하려면 활성화 된 릴레이 및 통신 모듈의 전력 소비량을 추가하십시오.

통신 모듈 사양

이 표는 모든 NCD 통신 모듈을 다룹니다. NCD 통신 모듈은 3.3VDC에서 작동하지만 아래 정격은 21 ° C (70 ° F)에서 12VDC에서 작동하는 마스터 컨트롤러에 미치는 영향을 강조합니다. 최대 정격은 전력 예산 계획 목적으로 사용해야하며 단기 절대 최대 피크 전류 소비를 반영 할 수 있습니다. 일부 등급은 추정되며 주기적으로 수정 될 수 있습니다.

메모

MirX 장치는 영구적으로 결혼 한 쌍으로 만 판매되며 웹 사이트에 표시된 가격은 컨트롤러 쌍의 가격을 나타냅니다. 접점 폐쇄 입력은 접점 폐쇄 기능이있는 스위치, 버튼 또는 센서에만 연결할 수 있습니다. 전압 감지 애플리케이션에 사용하기에 적합하지 않습니다. MirX 장치는 900MHz에서 Digi.com 900HP-S3B 통신 모듈을 사용합니다. 원격 장치가 제대로 작동하는지 확인하기 위해 양방향 통신을 사용하여 데이터가 처리됩니다. 사용 중 LED는 항상 제대로 작동하는 원격 장치를 나타내는 데 사용됩니다. 사용 중 LED가 깜박이지 않으면 MirX 컨트롤러가 원격 장치와 통신 할 수 없습니다. 깜박이는 사용 중 LED는 MirX 컨트롤러간에 모든 통신이 제대로 작동하는지 확인하는 것입니다.

유도 스위칭이 필요한 고객 (예 : 모터, 조명, 펌프, 솔레노이드 및 변압기)은 당사 웹 사이트의 유도 억제 부분을 방문해야합니다.

전압 입력 없음

참고 : 사용자는 MirX 컨트롤러의 입력에 전압을 적용해서는 안됩니다. 이러한 입력은 접점 폐쇄 연결 전용입니다.

전압 출력 없음

참고 : 릴레이는 접점 폐쇄 출력을 제공합니다. 전압 출력을 제공하지 않습니다. 온보드 릴레이는 사용자가 외부에서 제공하는 전압을 전환합니다.

900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 정보는 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.
